Solid Edge 變數表馬達-往復運動的建立 – 2023/07/06
6
七月
若使用者想在動畫當中呈現「往復運動」可透過「變數表馬達」做到這件事情，變數表馬達可讓使用者透過設計
數學公式的方式驅動變數，使用者設計的組立條件產生變化，讓物件以使用者設計的方式呈現在動畫中。
圖示 步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

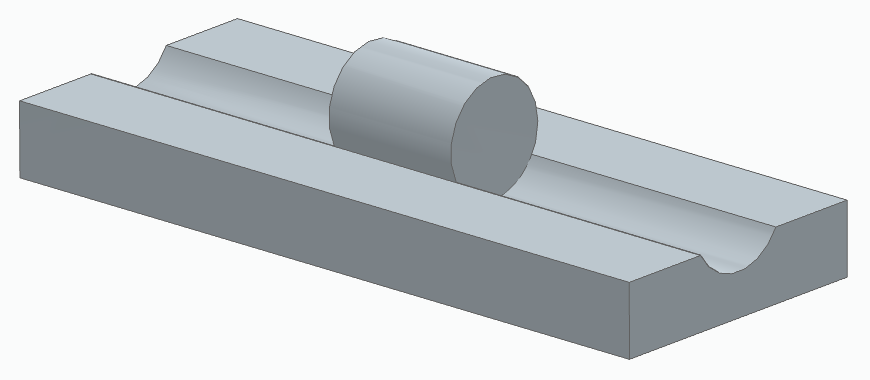

首先，我們要把組立條件設定進去，以此範例為例，假如，需要物件在軌道上進行往復運動，

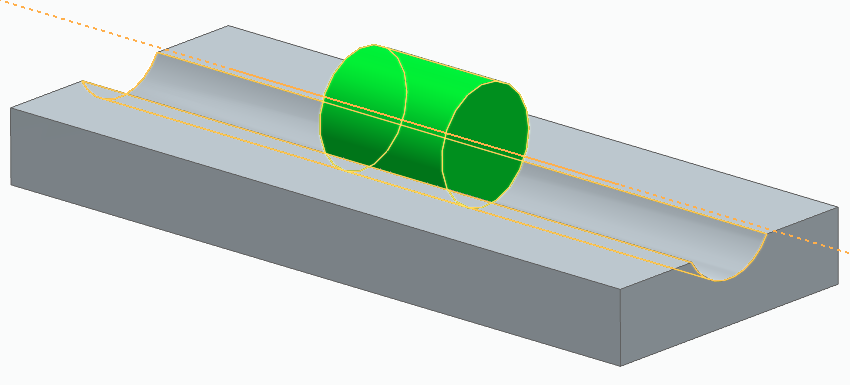

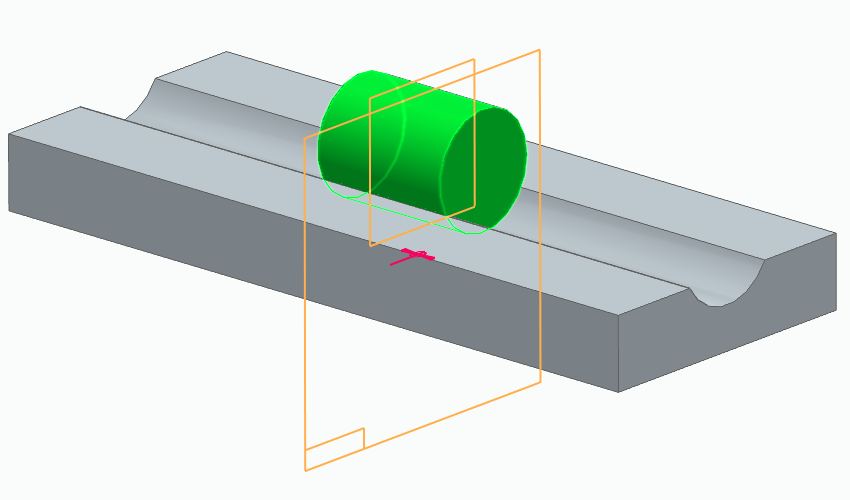

因此，需要物件的圓柱軸心與軌道軸心對齊，並透過參考平面把物件和軌道的中心平面，
進行面和面的對齊，如下圖。
因此，需要物件的圓柱軸心與軌道軸心對齊，並透過參考平面把物件和軌道的中心平面，
進行面和面的對齊，如下圖。

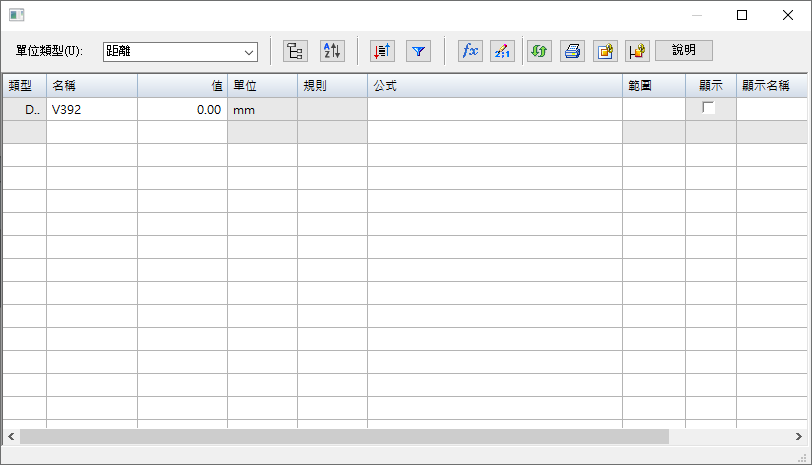

接著，從「工具」打開變數表，使用者會獲得面貼面組立條件的變數，此變數為我們希望呈現在動畫裡的變數。

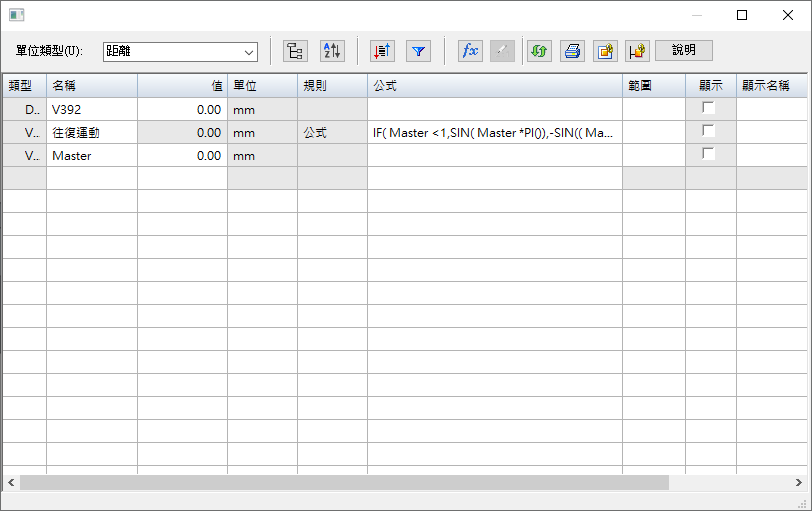

接下來，我們需要設定兩個變數「Master」、「往復運動」
☑ 「Master」為設立給變數表馬達的變數，提供我們0-2的數值
☑ 「往復運動」設定公式在此變數，此變數會獲得一個正弦波
公式如下：「IF( Master <1,SIN( Master *PI()),-SIN(( Master -1)*PI()))」
☑ 「Master」為設立給變數表馬達的變數，提供我們0-2的數值
☑ 「往復運動」設定公式在此變數，此變數會獲得一個正弦波
公式如下：「IF( Master <1,SIN( Master *PI()),-SIN(( Master -1)*PI()))」

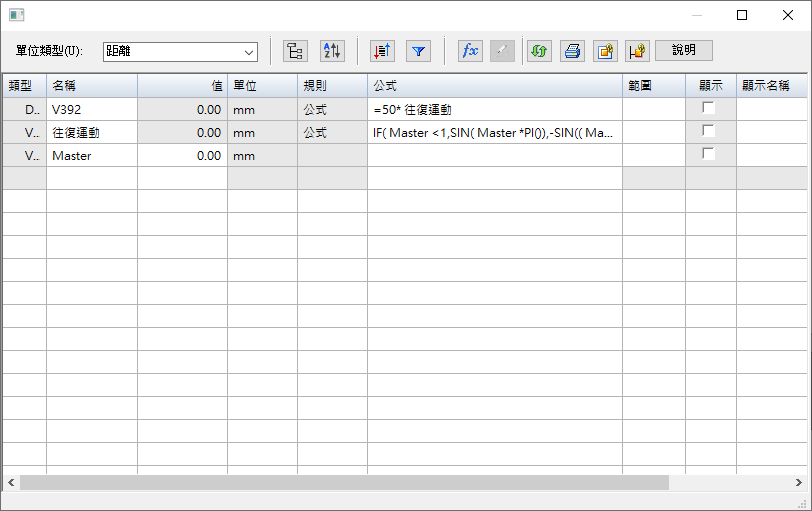

把物件的變數設定為「= (震盪的幅度)*往復運動」，以此範例為例，設定為「=50*往復運動」，物件就會以「0 、+50 、 0 、 -50 、 0」為一個循環震盪。

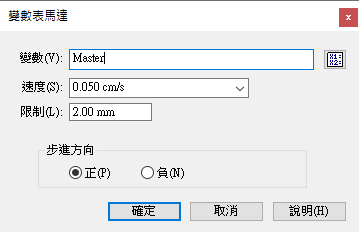

設定變數表馬達給Master，速度可自行調整，此範例速度設定為「0.5mm/s」，限制請設定為2mm，因往復運動0-2為一個循環。

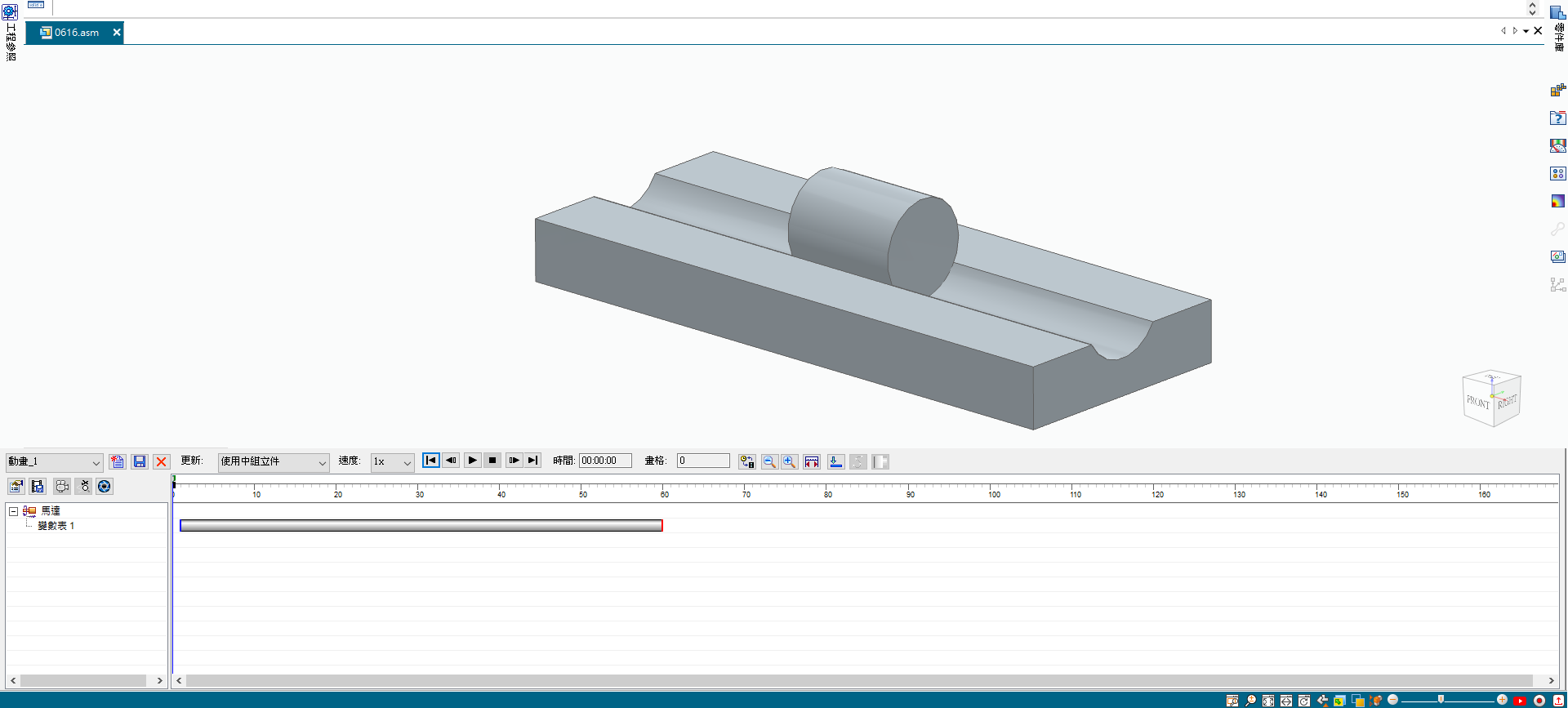

最後，可把此變數馬達放進動畫裡，一個進度條即為一個循環，若需要更多循環，可複製所需的進度條。…(完成)
張志偉 Gavin Chang
