Solid Edge 變數表馬達 – 2025/10/03

十月

Posted by Monica

Category:

組立件 - 進階

無迴響

在組件組裝過程中，如希望組裝在溝槽內的物件，能讓物件順著「溝槽」進移動，並製作為動畫展示，可以怎麼做呢?

以下是步驟說明。

1 2 3 4 5 6 7 8 9 10

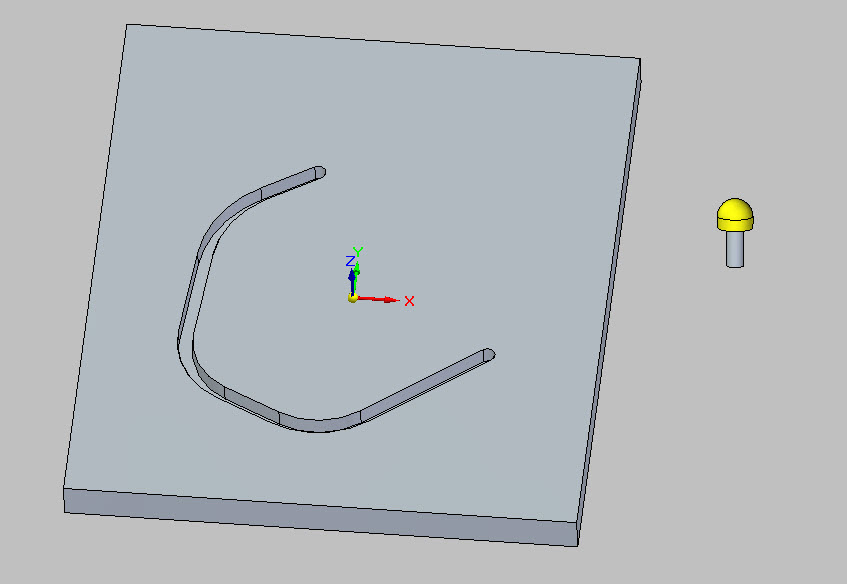

首先，透過「槽特徵」指令，繪製出有溝槽特徵的零件，同時帶入組裝的零件，準備進行組裝。
※ 槽指令的繪製，可以參考先前的技術專欄。指令Solid Edge槽特徵

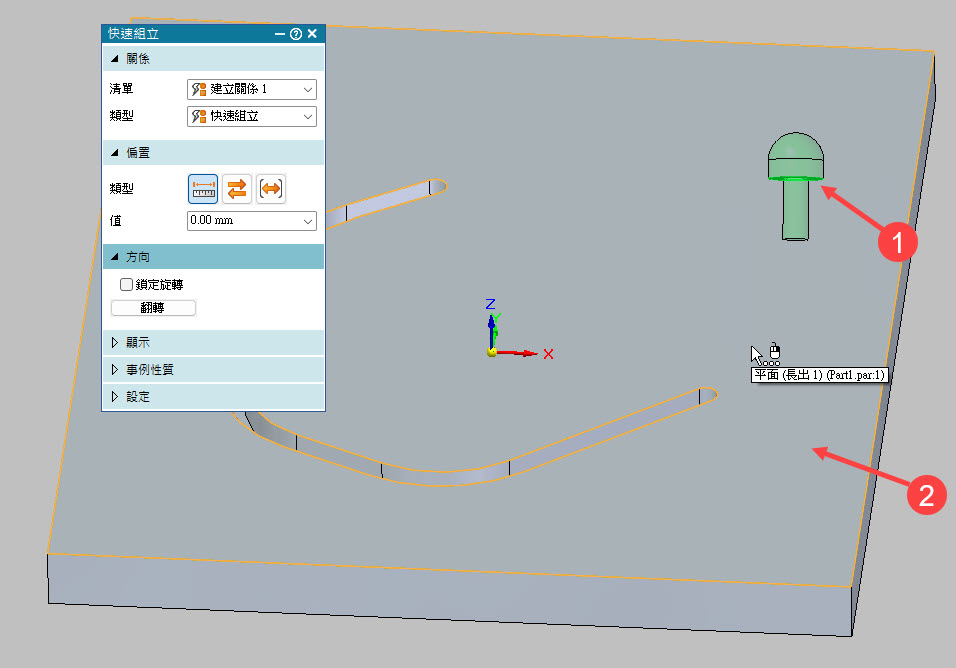

接著，進行「面」與「面」貼合組裝。

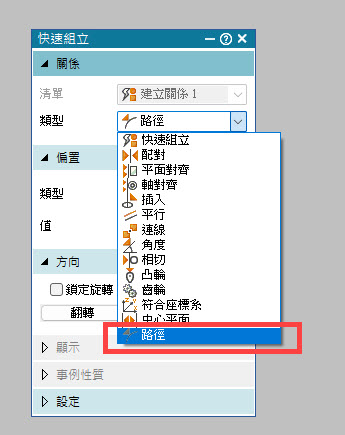

下一步，切換成「路徑」的組立關係。

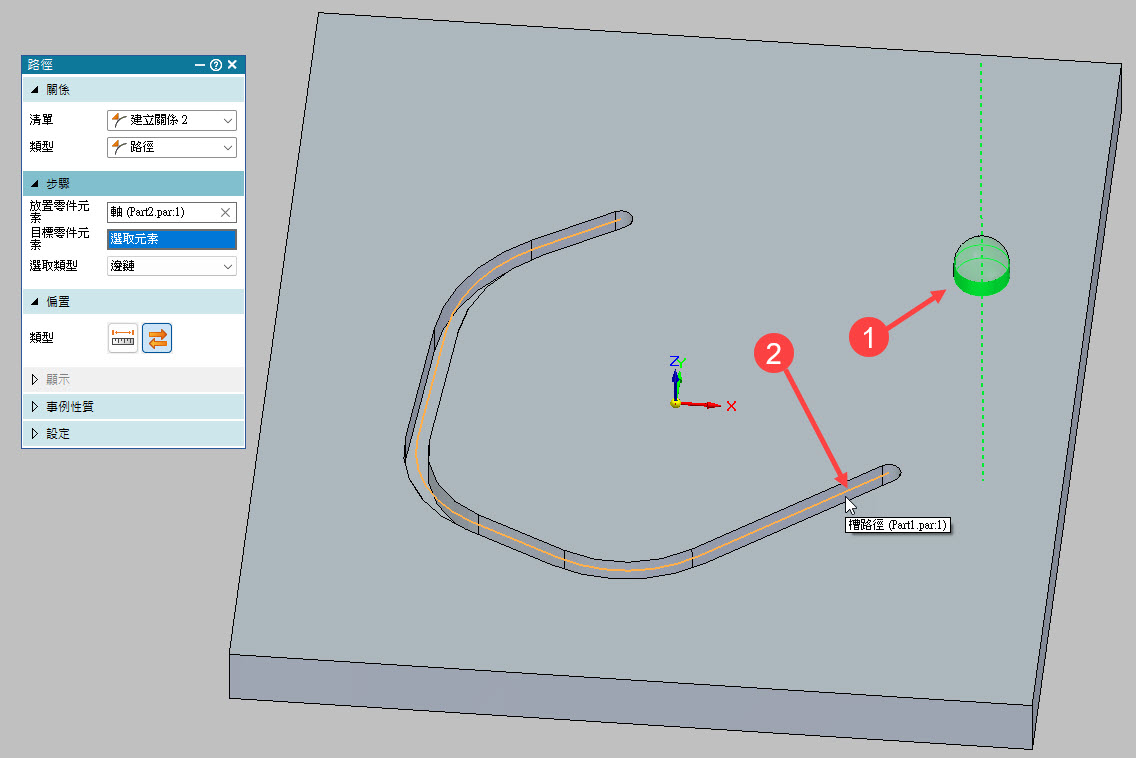

點選物件的「軸心」，再點選「槽路徑」。
※ 請注意，「槽路徑」必須是用「槽特徵」的方式繪製，組裝時，才會 ”自動出現路徑”。若，溝槽特徵不是用「槽特徵」繪製，這個步驟不會自動出現路徑。

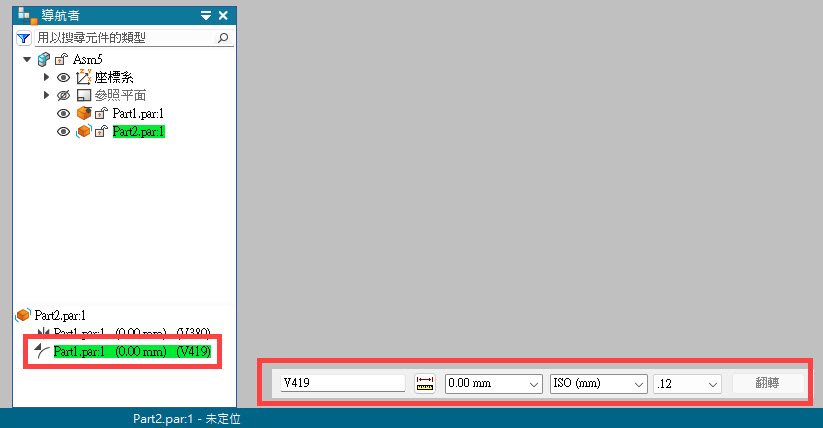

組裝完後，可以確認一下「組裝條件」，因為 Solid Edge 會以 ”最近的位置” 進行組裝，若條件的數值可以供使用者修改，可讓位置調整至「起始位置」，以便後續的動畫製作。
以此範例為例，可以先調整至「0 mm」的位置，方便後續作業。

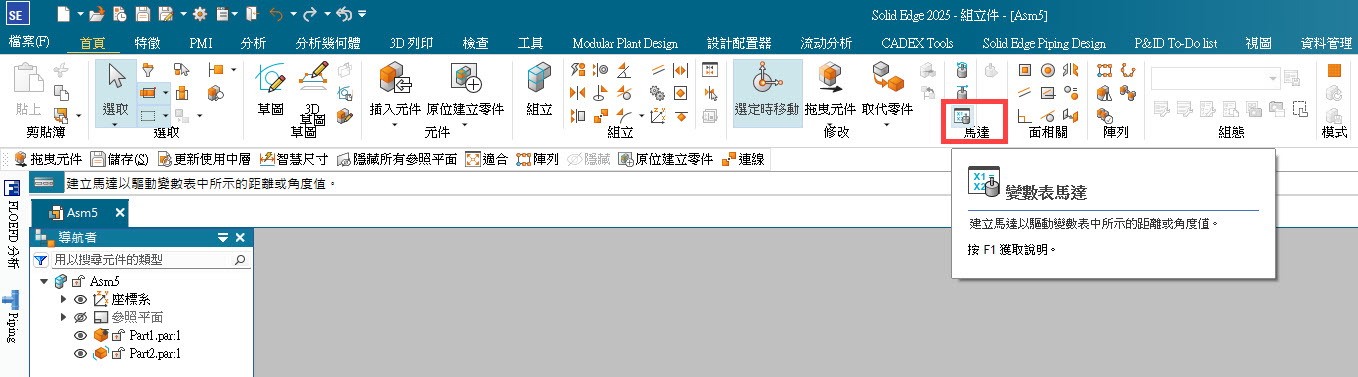

接著使用「變數表馬達」指令。

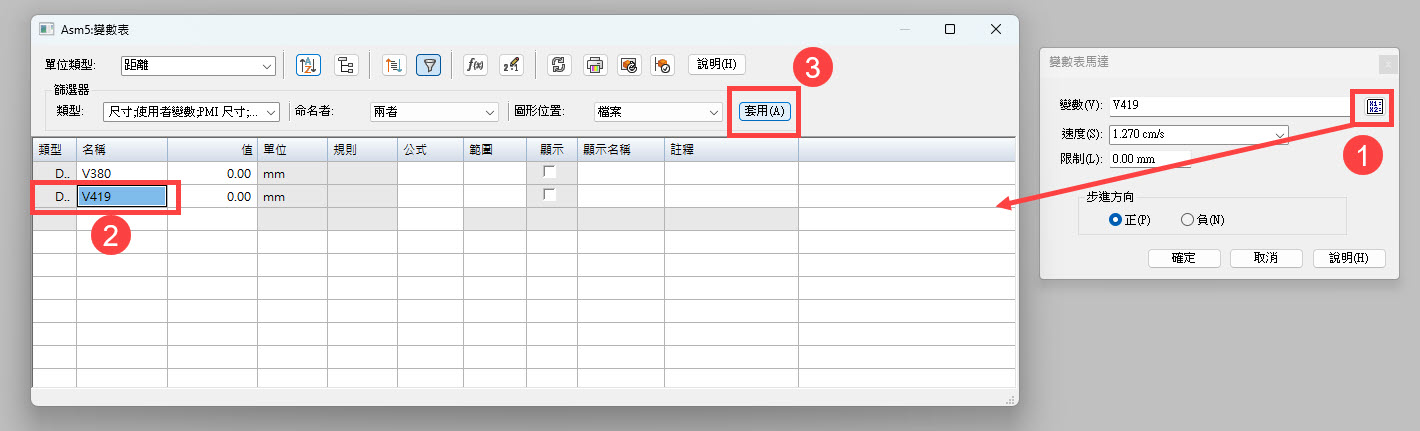

點擊「變數表」，從變數表中找到路徑的「組立關係變數」，並按下「套用」，即可把變數帶到馬達設定中。

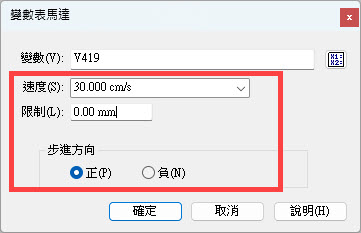

底下的速度，可以設定「移動的速率」，舉例：範例是每秒移動 30 cm。
☑ 「限制」則是讓使用者輸入，是否有限制數值，如果設定了100 mm，那動畫走到100 mm的位置會自動停下，如果是設定為0，則是走到被物件擋住為止。
☑ 「步進方向」則是看數值要加(正) ，還是要減(負)，如範例，由於起始位置是0，因此必須選擇正值，才能往前移動。選擇負值就變成後退了，但路徑上是無法後退，所以物件維持原地不動。
