Solid Edge 輻射面 – 2023/01/13
13
一月
在Solid Edge標準課程，介紹到「同步建模」可快速修改圓柱體的直徑，但只能對 單一圓柱 修改。
如果使用者需要同時修改多個圓柱，甚至中間還有特徵需要同步修改的話，這樣就傷腦筋了。
因此，在Solid Edge 2022中，提供了「輻射面」指令，方便使用者快速修改圓柱類的物件。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10

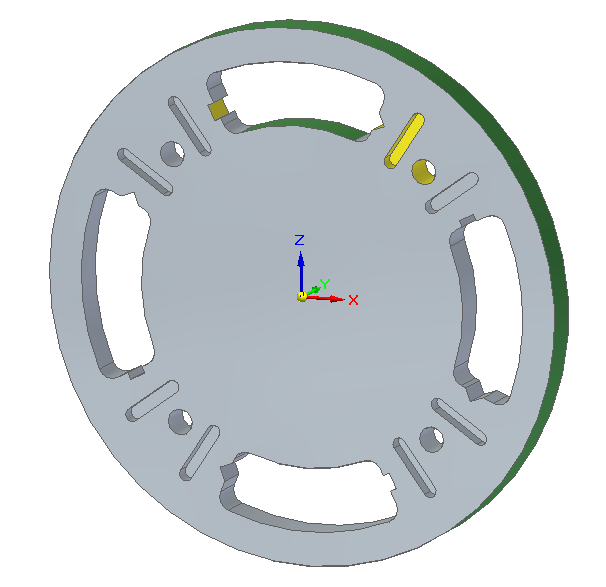

使用者可以開啟圓柱型的模型，無論是 自行繪製 或 外來檔案，皆可以。

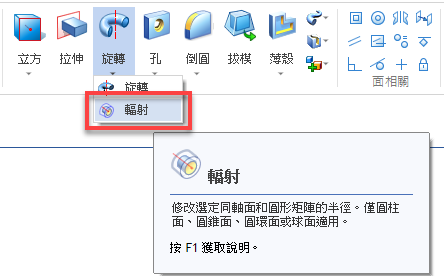

接著，點選 孔 指令底下的「輻射」指令。

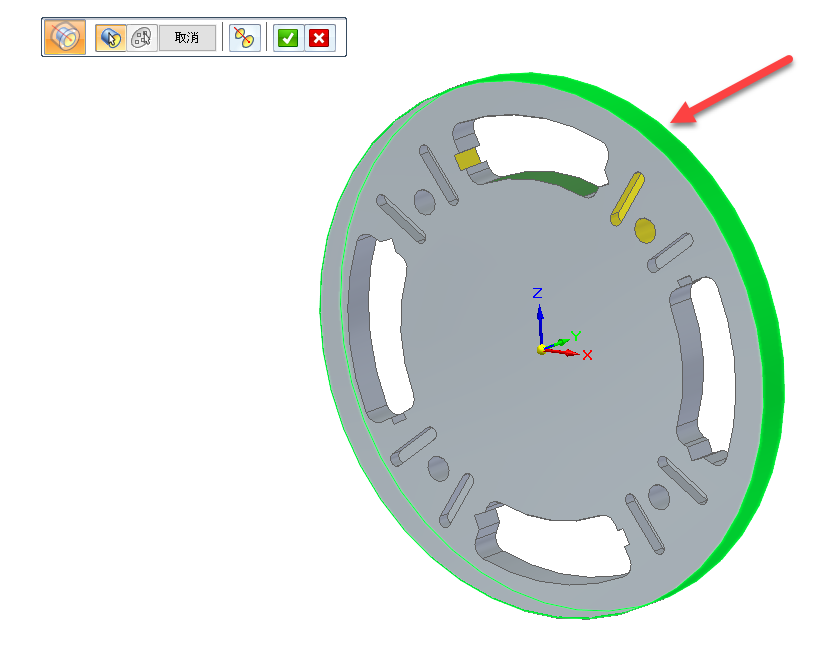

接下來，點選一個圓柱面，讓Solid Edge取得此圓柱體的軸心。

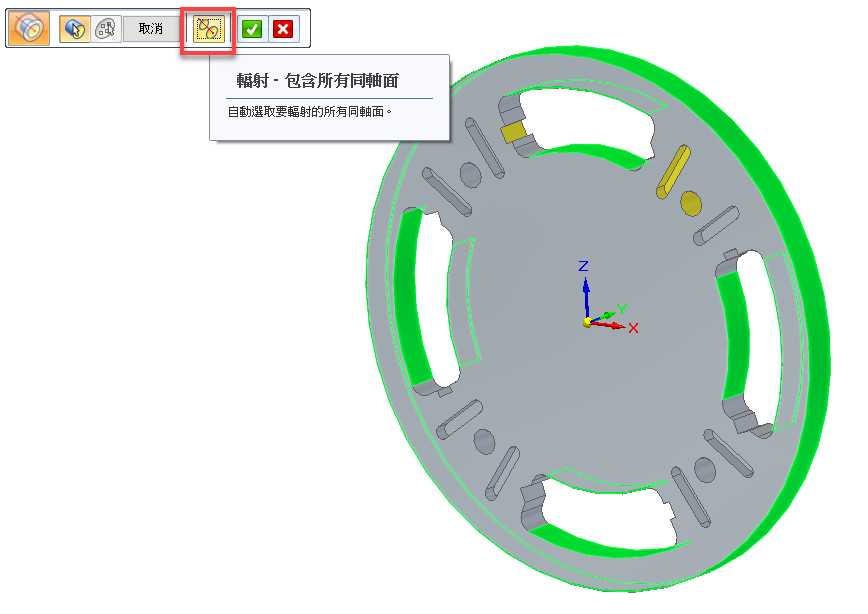

如果同軸心的圓柱面都要進行修改，可以透過選項當中的「包含所有同軸面」指令，
可將相同軸心的圓弧面一次選取，使用者就不用分好幾次點選。
※備註：此功能也搭配「設計意圖」的規則性，遇到相同軸心及直徑的圓柱，即便沒使用「包含所有同軸面」也會一併修改，
如不需要修改，則需要關閉「設計意圖」中的「同心」規則。
可將相同軸心的圓弧面一次選取，使用者就不用分好幾次點選。
※備註：此功能也搭配「設計意圖」的規則性，遇到相同軸心及直徑的圓柱，即便沒使用「包含所有同軸面」也會一併修改，
如不需要修改，則需要關閉「設計意圖」中的「同心」規則。
點選 確定 指令之後，圓柱面上就會出現 幾何控制器 可供使用者調整使用，也可以輸入需要加大的數值。

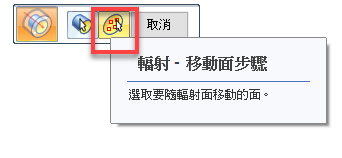

但, 從上一步驟的圖片動作中可以看到，如果圓柱面上還有一些特徵需要隨之移動的，則可以再配合點選「移動面步驟」來選取需要移動的面或特徵。
點選指令之後，使用者可以選取需要一起移動的特徵或面，並且按下 確定。

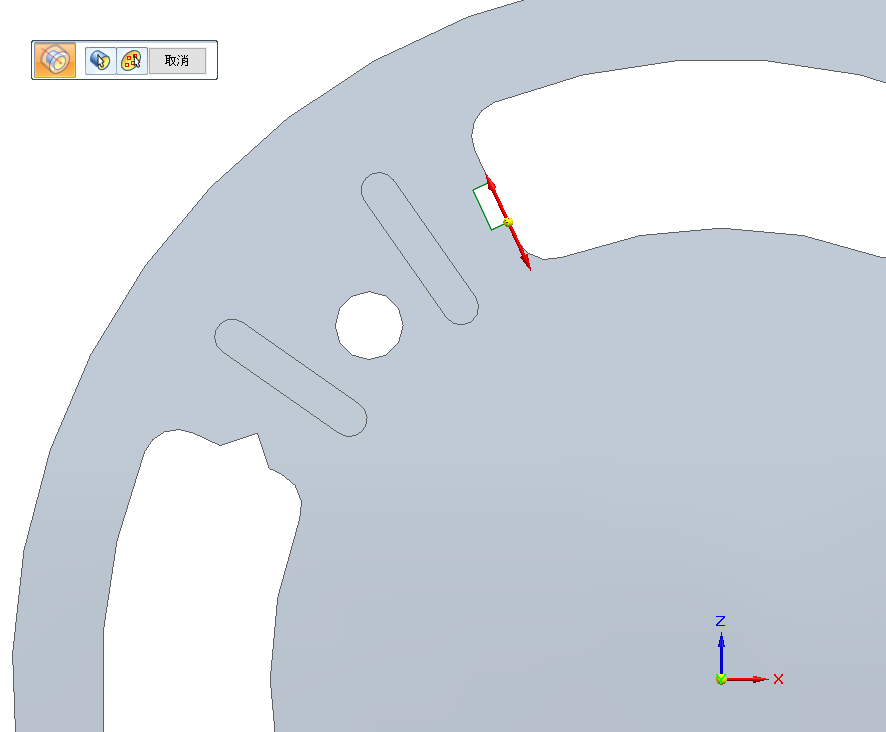

之後會出現紅色箭頭供使用者確認移動的方向性，如方向性不對，可以點選其他邊線調整。
如果為所需的方向，則點擊「滑鼠右鍵」或「enter」作為確認即可。
如果為所需的方向，則點擊「滑鼠右鍵」或「enter」作為確認即可。
如果還有其他地方也需要這樣移動，就請重複步驟7~8即可。

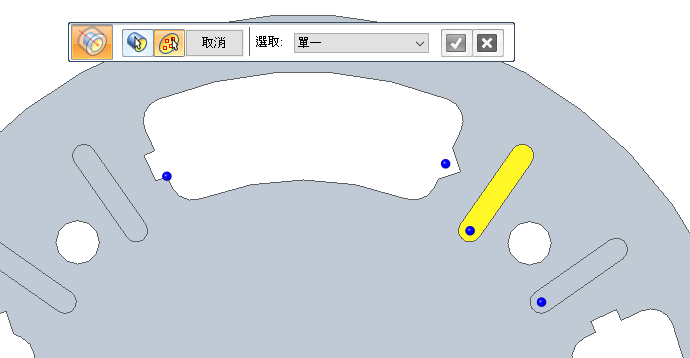

而每次選取，都會在模型上留下藍色的點作為群組記號，以供使用者確認或後續修改使用。當所有群組都確認完畢之後，
再點擊「滑鼠右鍵」或「enter」作為確認即可。
※備註：此動作選取時，請將不同的特徵分開作業，切勿一次點選所有特徵，否則移動方向採用同一方式，導致模型修改結果不如使用者期望。
而每次選取，都會在模型上留下藍色的點作為群組記號，以供使用者確認或後續修改使用。當所有群組都確認完畢之後，
再點擊「滑鼠右鍵」或「enter」作為確認即可。
※備註：此動作選取時，請將不同的特徵分開作業，切勿一次點選所有特徵，否則移動方向採用同一方式，導致模型修改結果不如使用者期望。

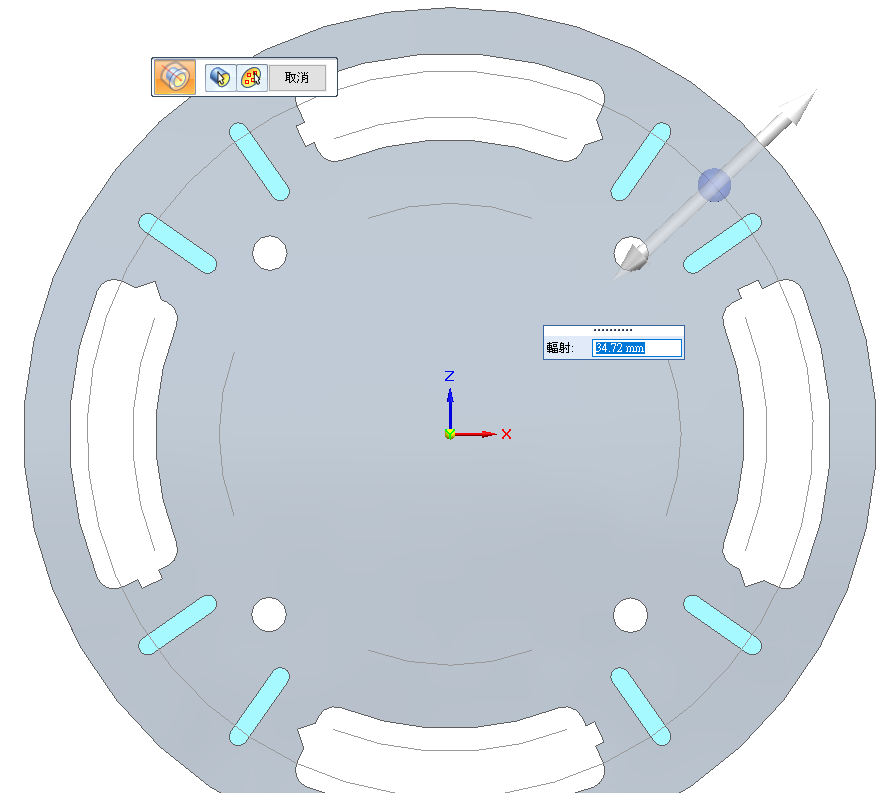

最後點擊幾何控制器的箭頭，就可以一次拉伸修改或是透過數值輸入修改。…(完)
林彥錡 Kevin Lin
