Solid Edge 將網格體對齊至所選座標系 – 2022/10/07

十月

Posted by Monica

Category:

假若，

透過 Solid Edge，開啟網格體檔案時，系統預設的座標，可能並非我們所要的。這時，可運用 Solid Edge「逆向工程」 –「對齊」的指令來幫助我們自定義座標。

※「逆向工程」–「對齊」功能，適用於 Solid Edge專業版以上。

※ 此篇說明逆向工程：將網格體對齊至所選座標系

步驟1 步驟2

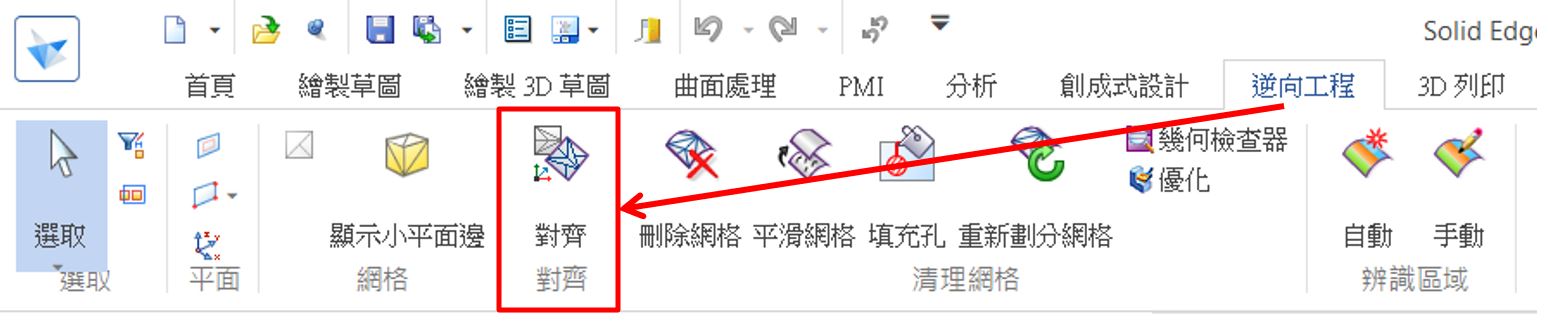

使用「逆向工程」標籤 →「對齊」群組，可以找到以下所需要的指令。

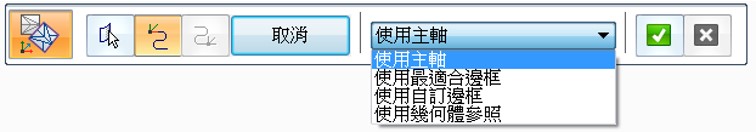

透過以下四種方式及步驟重新定義「座標」。

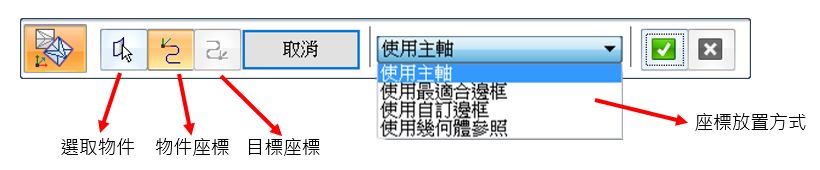

■ 步驟1 : 選物件
■ 步驟2 : 定義放置方式
■ 步驟3 : 選擇物件座標
■ 步驟4 : 選擇目標座標

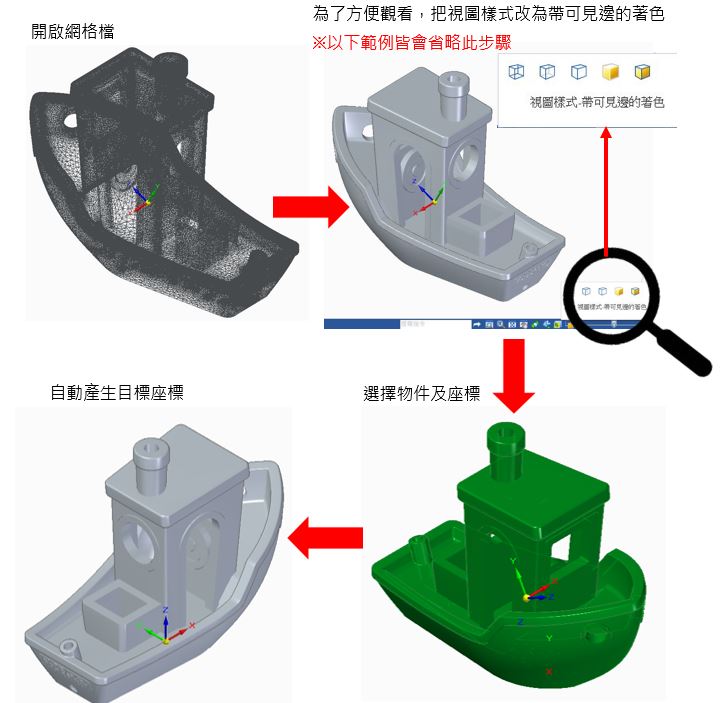

2.1. 使用主軸: 使用此選項，自動產生物件座標；操作步驟

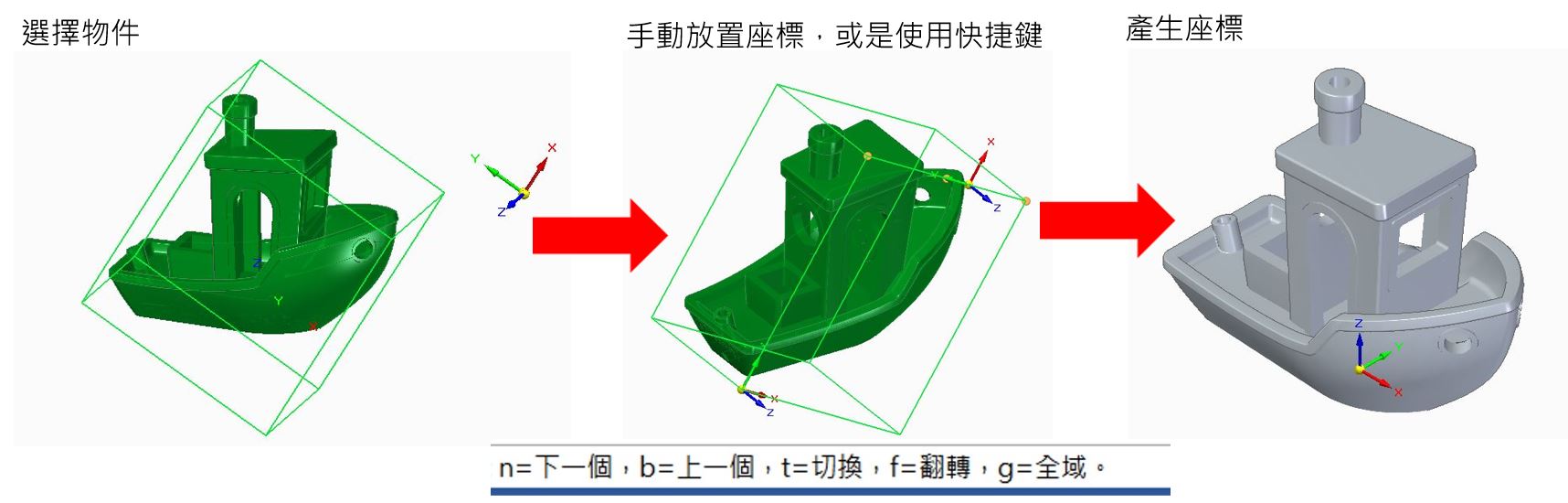

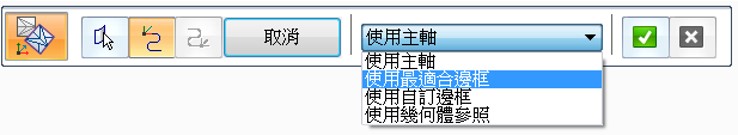

2.2. 使用最適合邊框: 可手動將座標放置並定向到邊界框的邊緣或面， n=下一個、b=上一個、t=切換、f=翻轉、g=全域；操作步驟

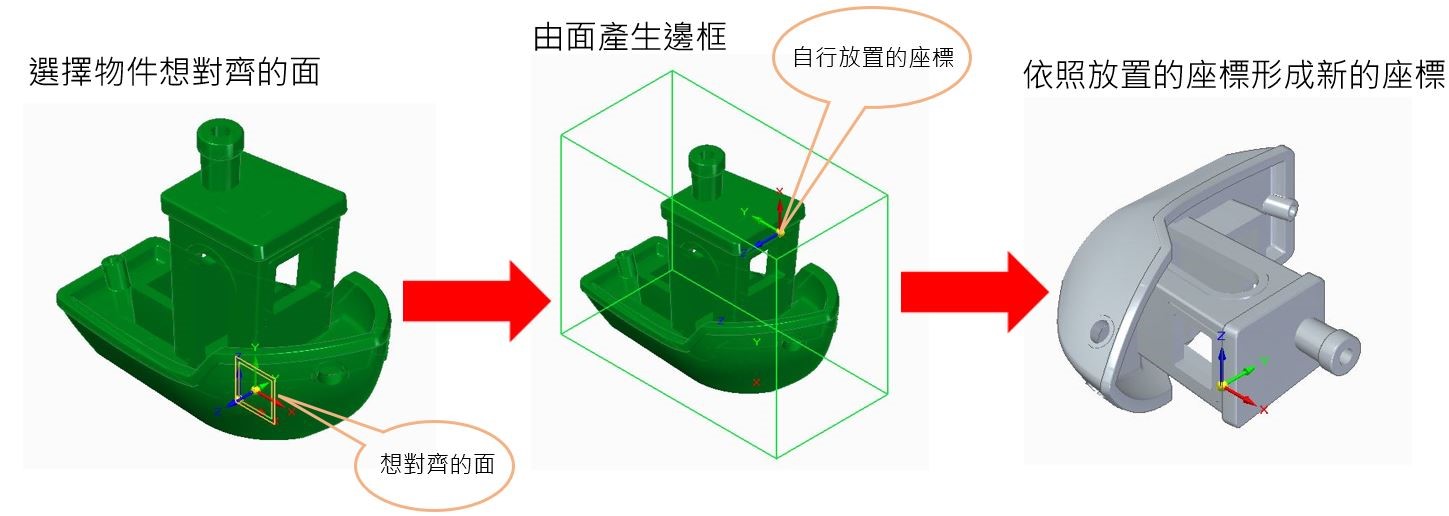

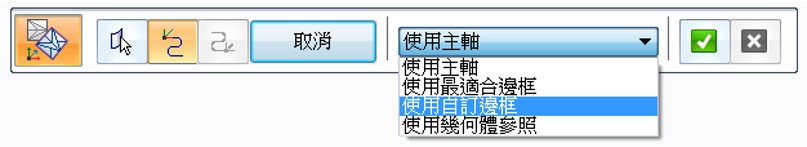

2.3. 使用自訂邊框: 依照面自訂義自己喜好大小的邊框；操作步驟

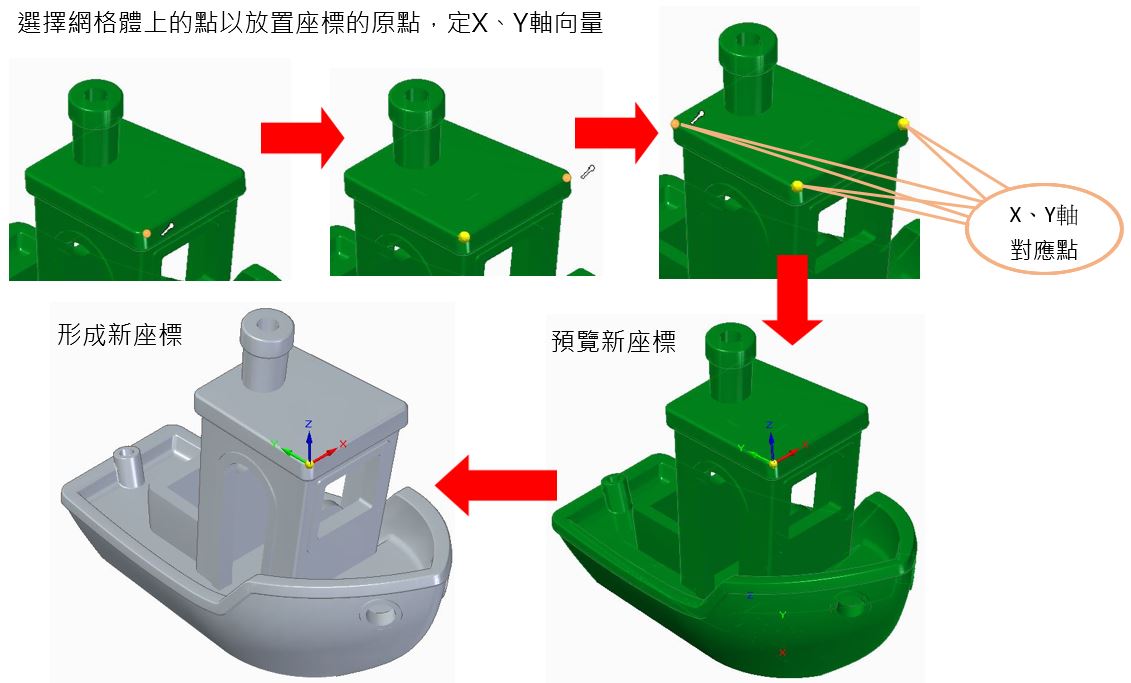

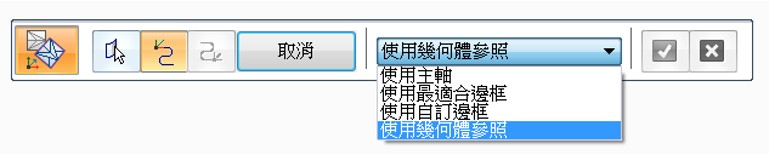

2.4. 選使用幾何體參照: 將座標定義在幾何體上；操作步驟。…(完成)

林佟恩 Doris Lin
