Solid Edge 遷移幾何體和尺寸 – 2020/03/06

三月

Posted by Monica

Category:

在同步建模環境下設計時，將繪製好的草圖建置成特徵後，草圖會隨之消失，並放到「使用的草圖」群組中，即表示已使用掉的草圖，且與特徵無連結關係。
若想持續沿用或參照使用過的草圖，可在建置特徵前，將草圖「不遷移幾何體和尺寸」，即可保留草圖在繪圖環境中。

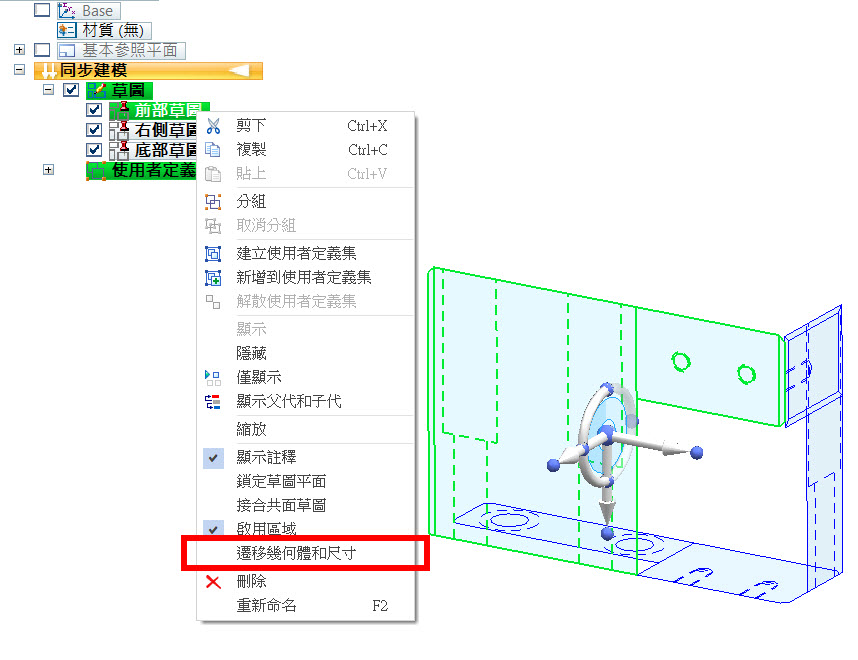

繪製好草圖→在導航中，對選定的草圖，按右鍵→不勾選「遷移幾何體和尺寸」。

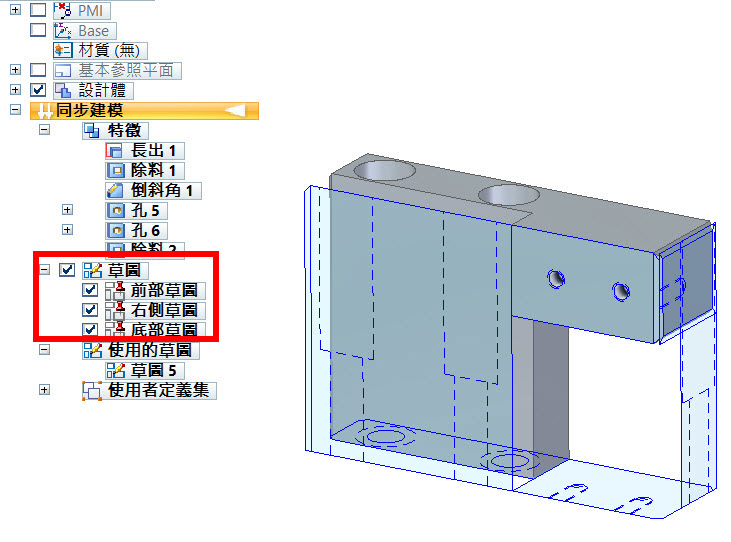

開始建置特徵，就會發現草圖仍保留在繪圖環境，即還放在「草圖」群組中，且可繼續使用草圖；反之，草圖若有遷移幾何體和尺寸，建立特徵後，就會將使用過的草圖放到「使用的草圖」群組中。
皆須注意的是，同步建模下，不論有無遷移幾何體和尺寸，草圖與特徵是無連動關係的。

若想預設完全不遷移幾何體和尺寸，可在「Solid Edge選項」→「常規」，不勾選「在建立特徵時遷移幾何元素和尺寸」即可。…(完)

楊淳如Amy Yang
