Solid Edge – 選項「在展平圖樣中保留孔」– 2024/06/21

21
六月
Posted by Monica
Category:
無迴響

Solid Edge鈑金展平後，孔特徵會變形，無法正確量測出直徑的尺寸，可以使用此方式將孔特徵保留下來。

請參考以下說明：

步驟1 步驟2 步驟3

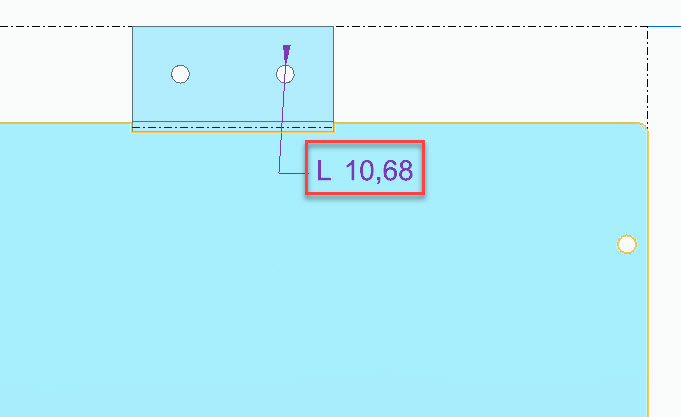

鈑金展平後「孔特徵」會變形，無法量測到正確的尺寸，會變成L(線段)的形式。

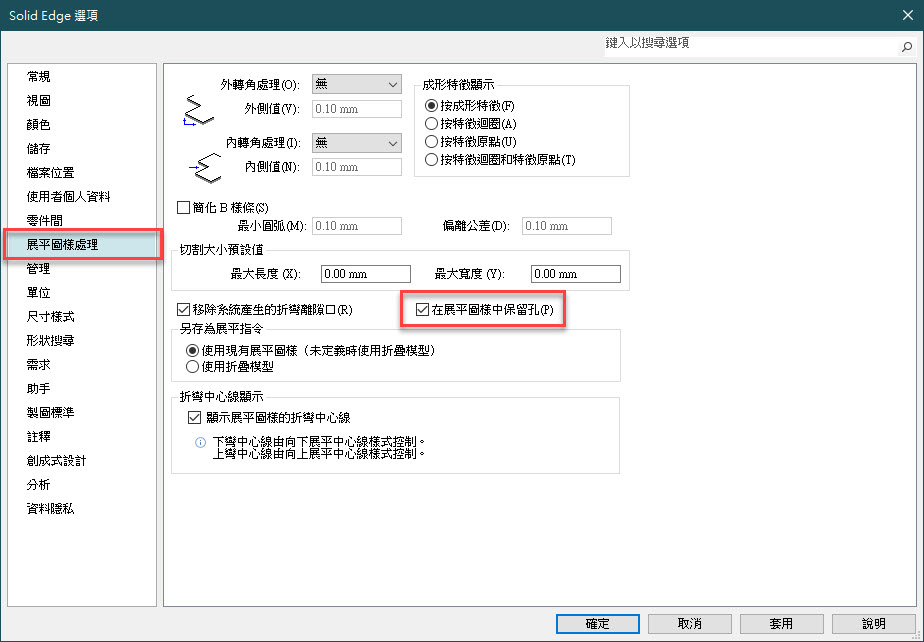

可到「選項」的「展平圖樣處理」選項中，將「在展平圖樣中保留孔」功能打開。

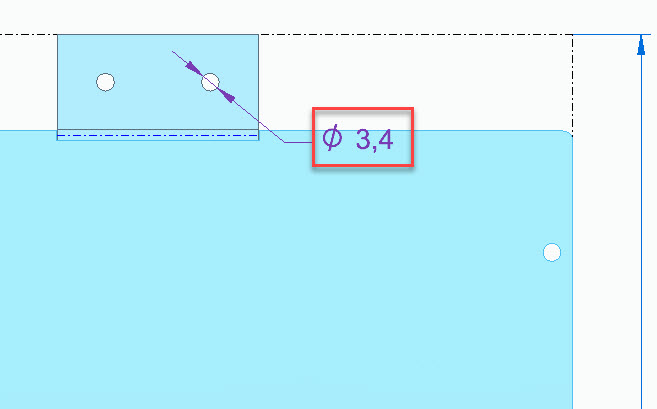

功能開啟後，重新標註尺寸，即可正確量測到孔的直徑尺寸。...(完)
