Solid Edge 組立件 – 重組與解散 – 2022/08/18

八月

Posted by Monica

Category:

Solid Edge 組立(組裝) 過程中，如有新加入的零件，想放入某階層的次組立件中；

或是，將多個零件集合成一個次組立件，又甚至是, 想打斷階層關係，皆可以透過重組及解散來作業。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

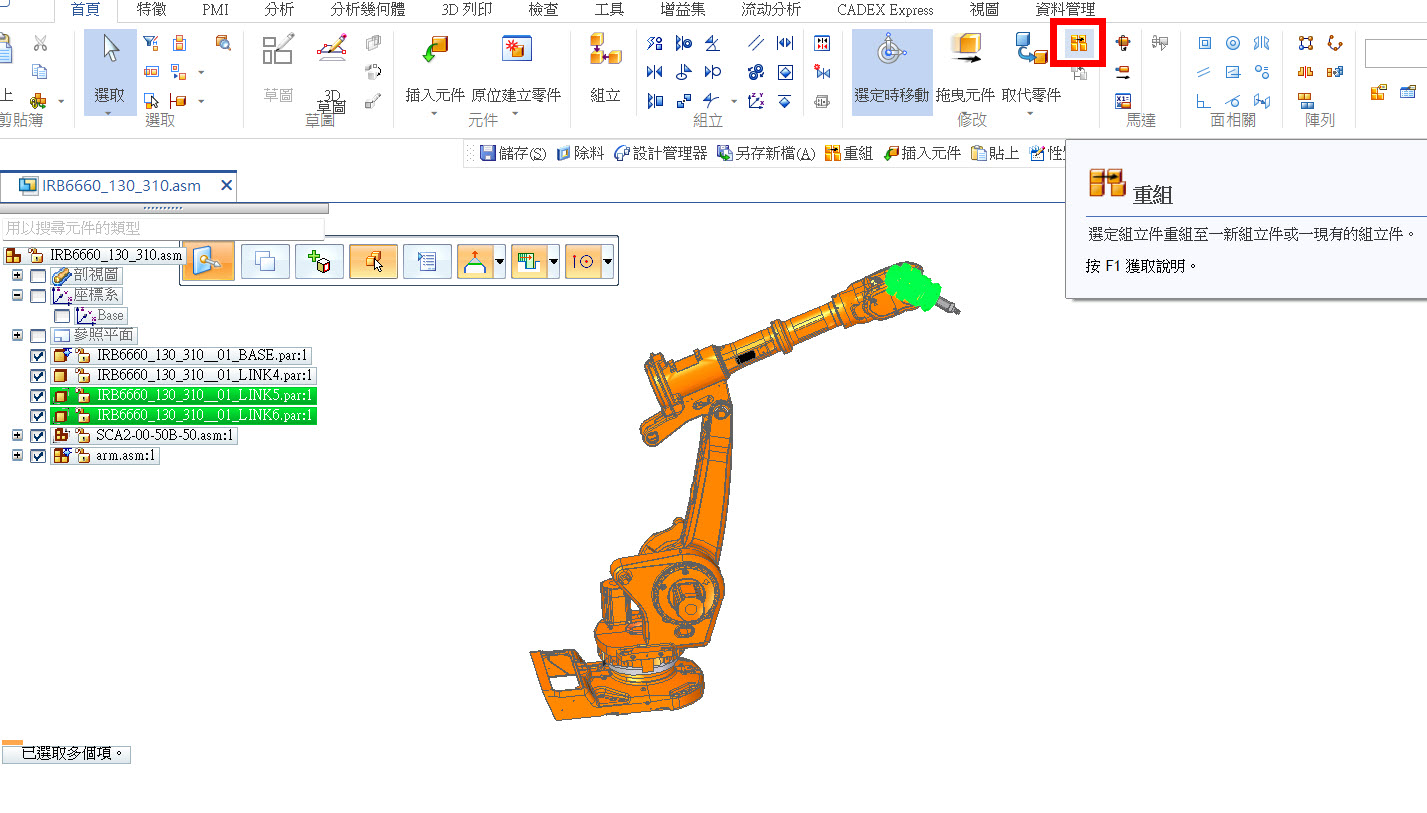

在組立件環境中，選取到要移動的零件，重組指令即亮顯 → 點選重組。

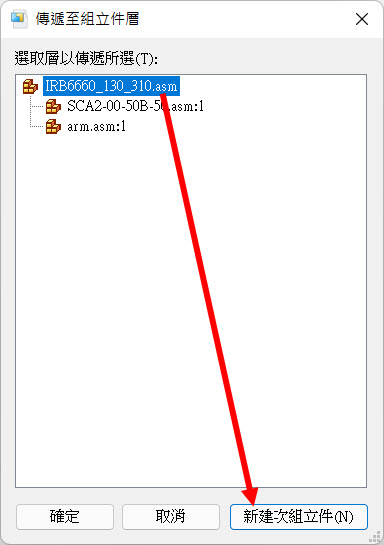

選擇欲放置在哪個階層的組立件，若直接點選確定，即零件移動至那個階層下；
若是點選新建次組立件，

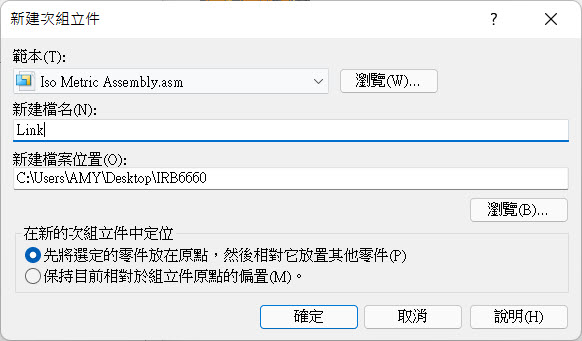

即在此階層下新建一個次組立件 → 並選擇欲新建的次組立件檔名與路徑等。

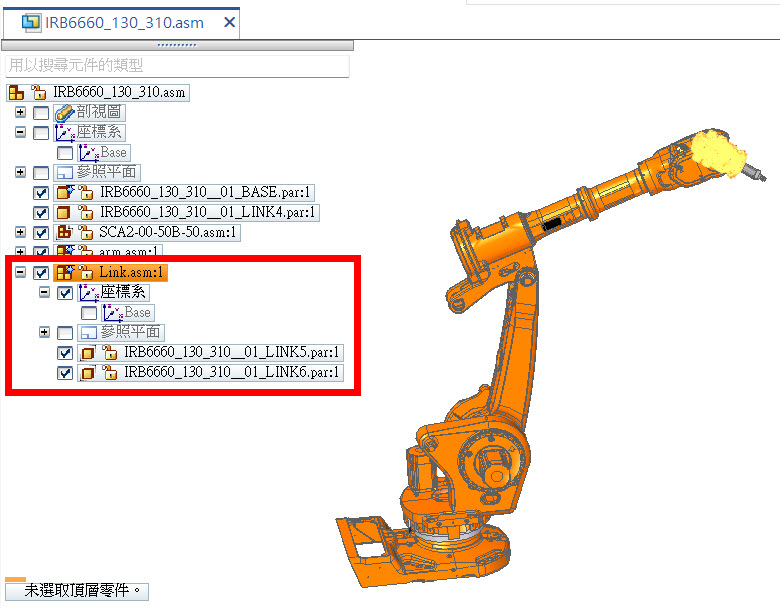

即可看見，組立件階層組織有所變化了。

反之，亦可將次組立件階層打散。

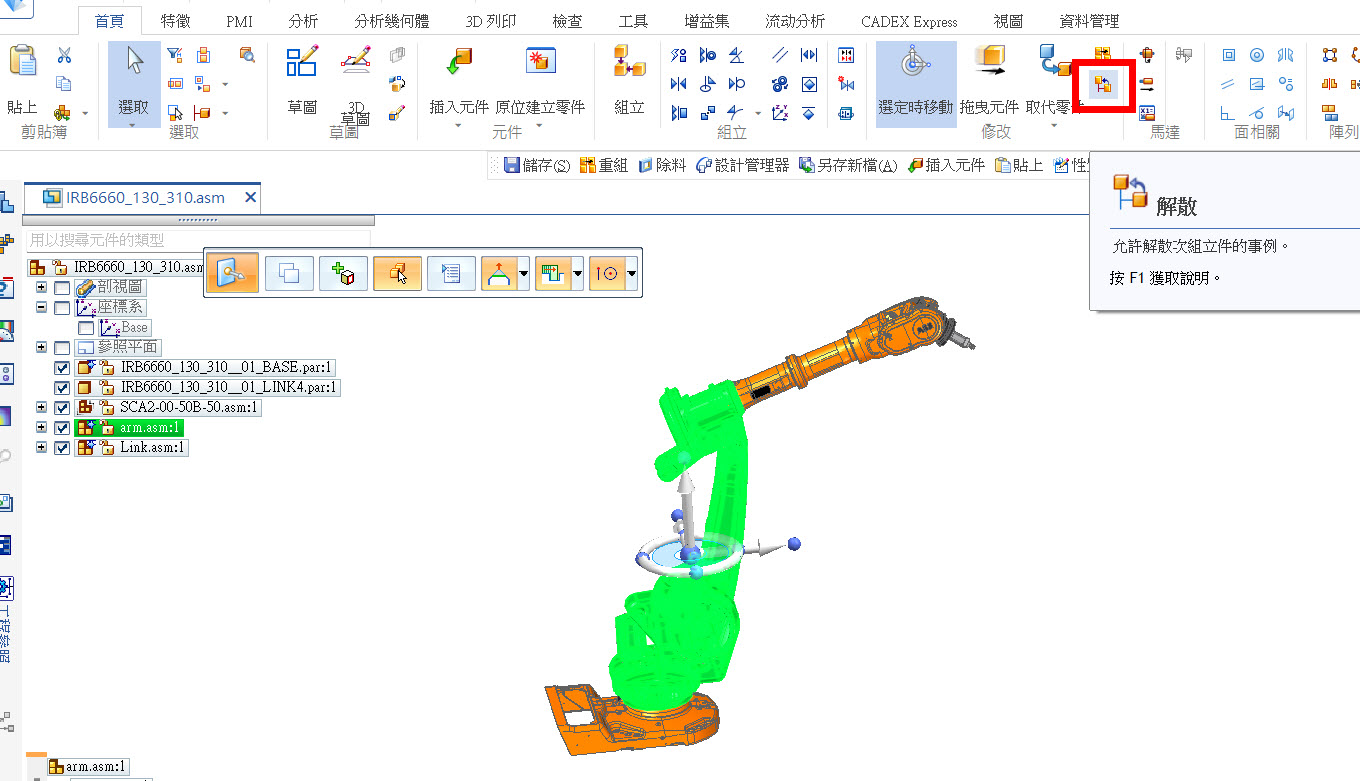

點選次組立件 → 解散。

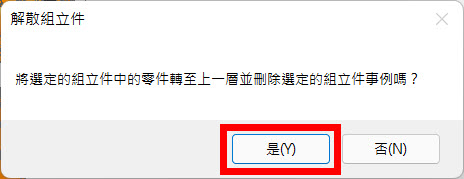

僅打散至上一階層 → 是。

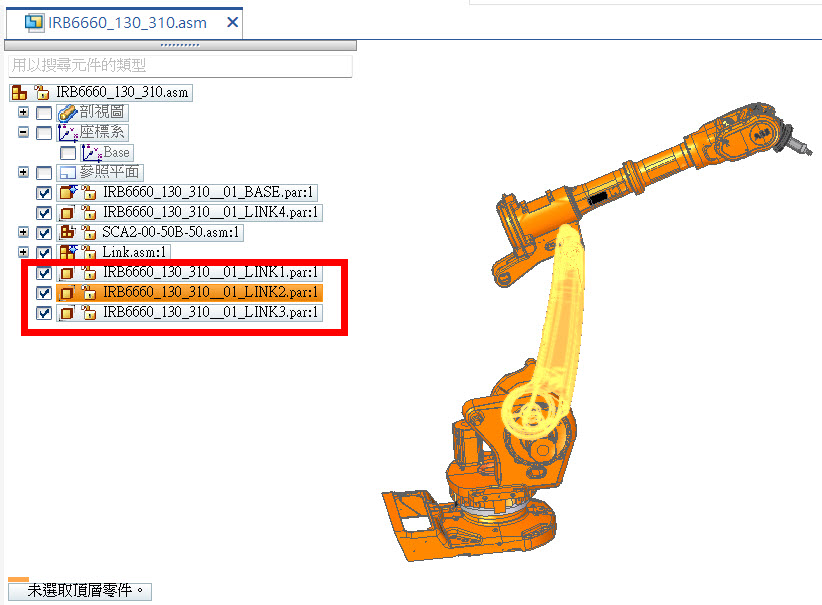

即可看到，已無次組立件，已經變成多零件在總組立件階層下。…(完成)。
