鈑金零件出圖時，為了呈現簡化的線條示意圖，可以利用【中面】將示意圖表現出來。

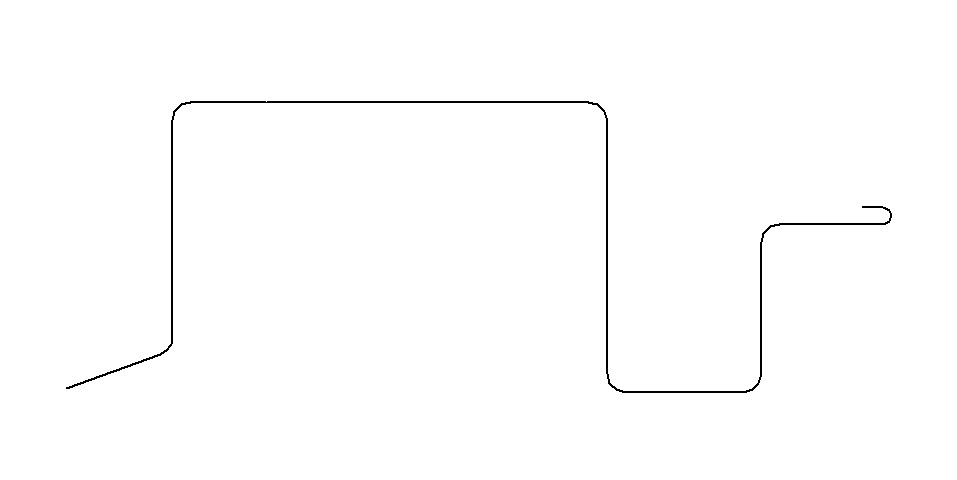

請參考下列操作完成以下示意圖。

圖示步驟1 步驟2 步驟3 步驟4 步驟5

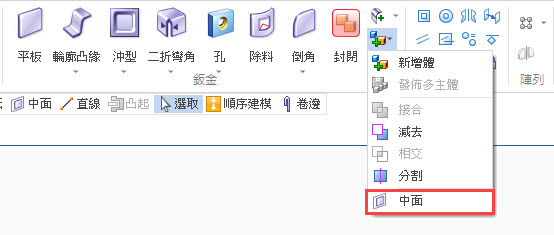

開啟鈑金檔案，建立【中面】使鈑金有中面(建構體)特徵可以使用。

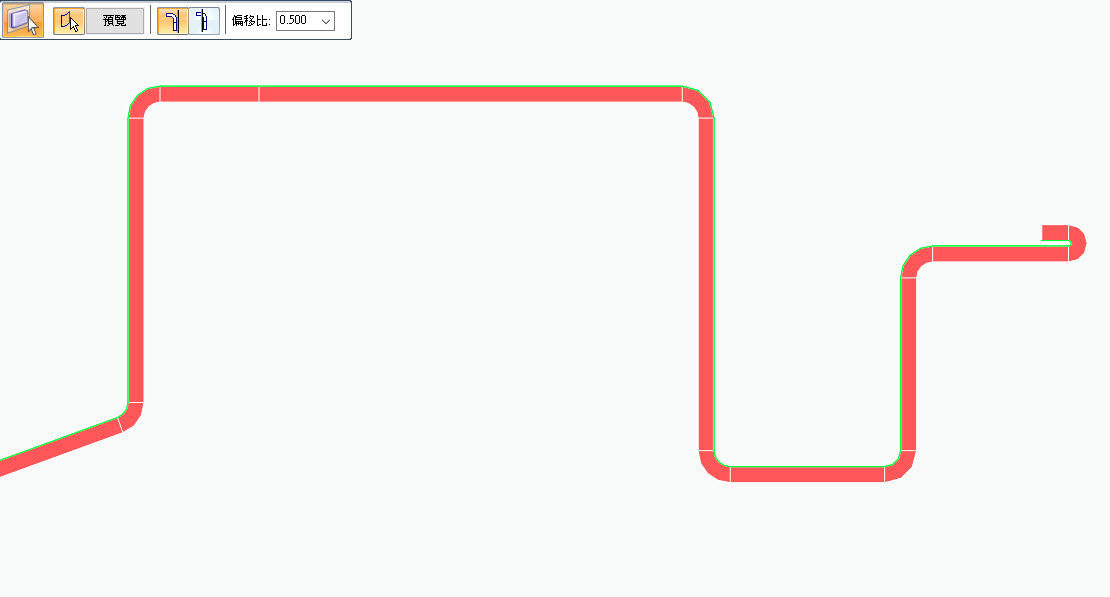

在【中面】步驟中，選擇任一側和輸入偏移比，一般偏移比預設為0.5。

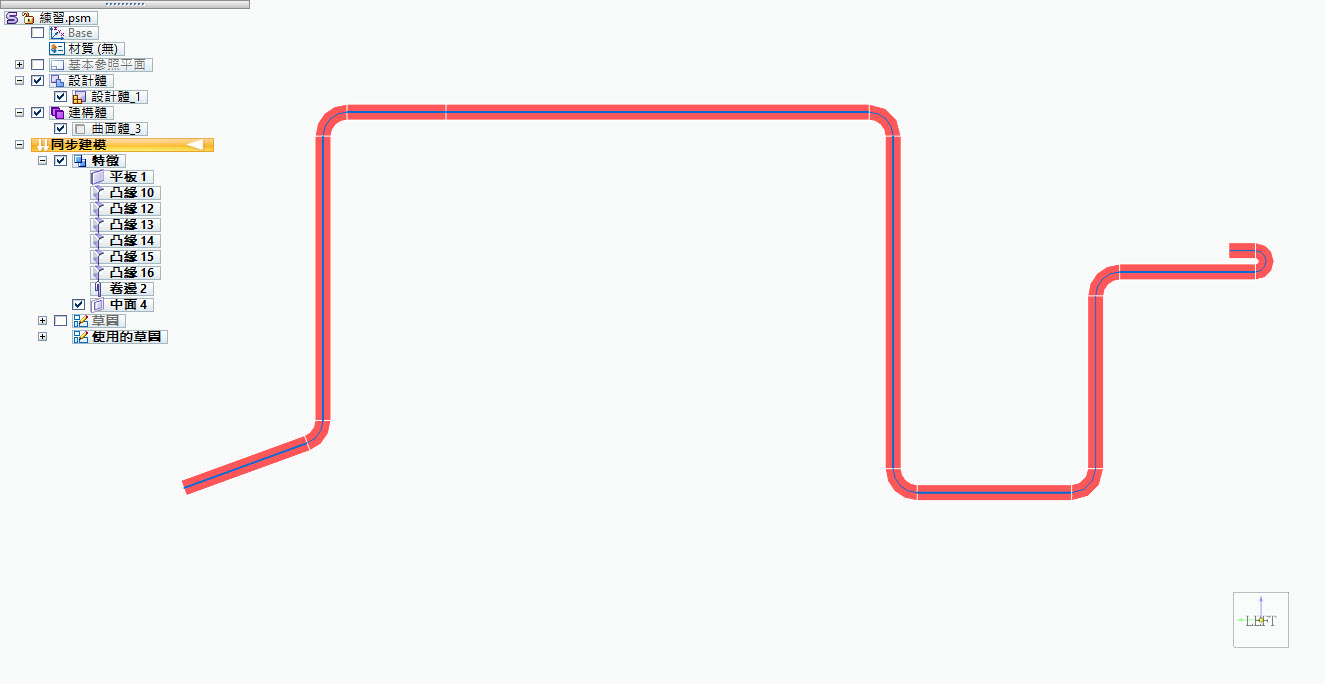

在鈑金模型中完成建構體【中面】特徵。

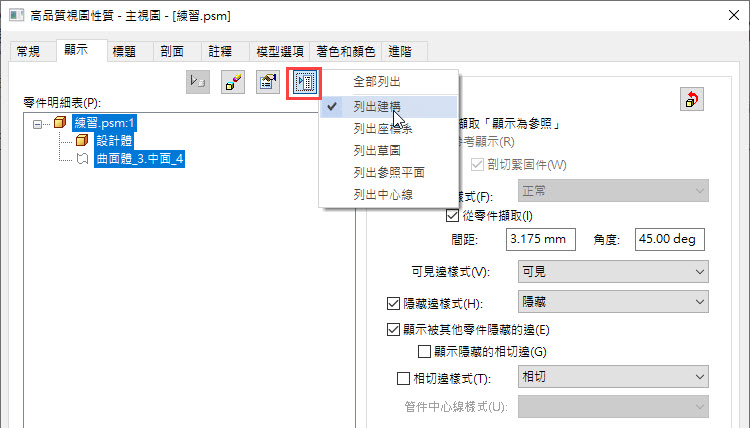

在工程圖放置視圖後，編輯性質視窗設定【列出建構】，將表列出模型中的建構體特徵。

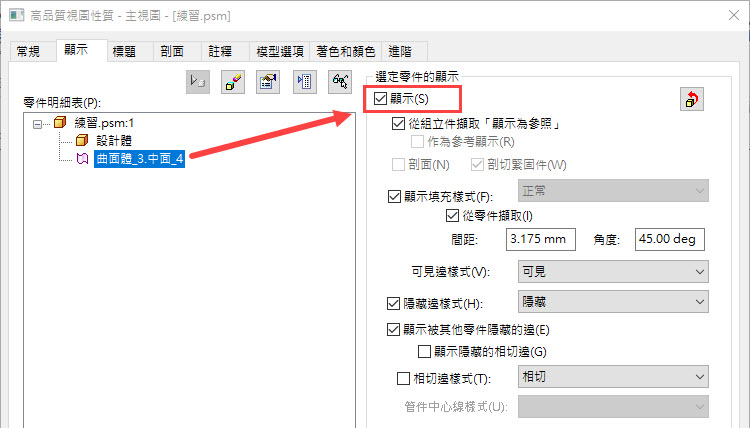

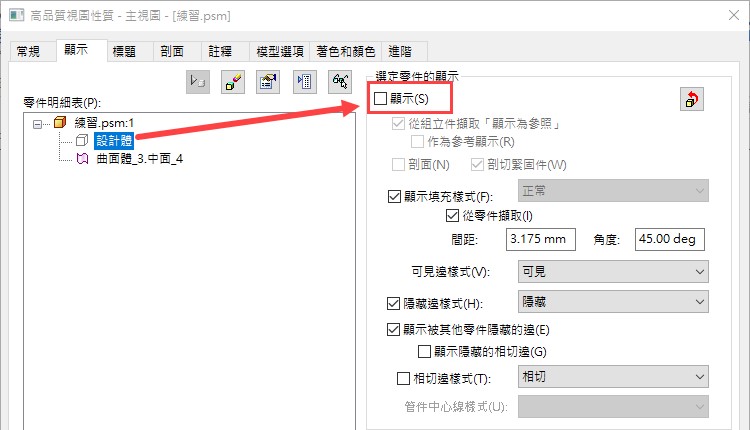

再將曲面體【勾選顯示】，還有設計體【取消勾選顯示】。

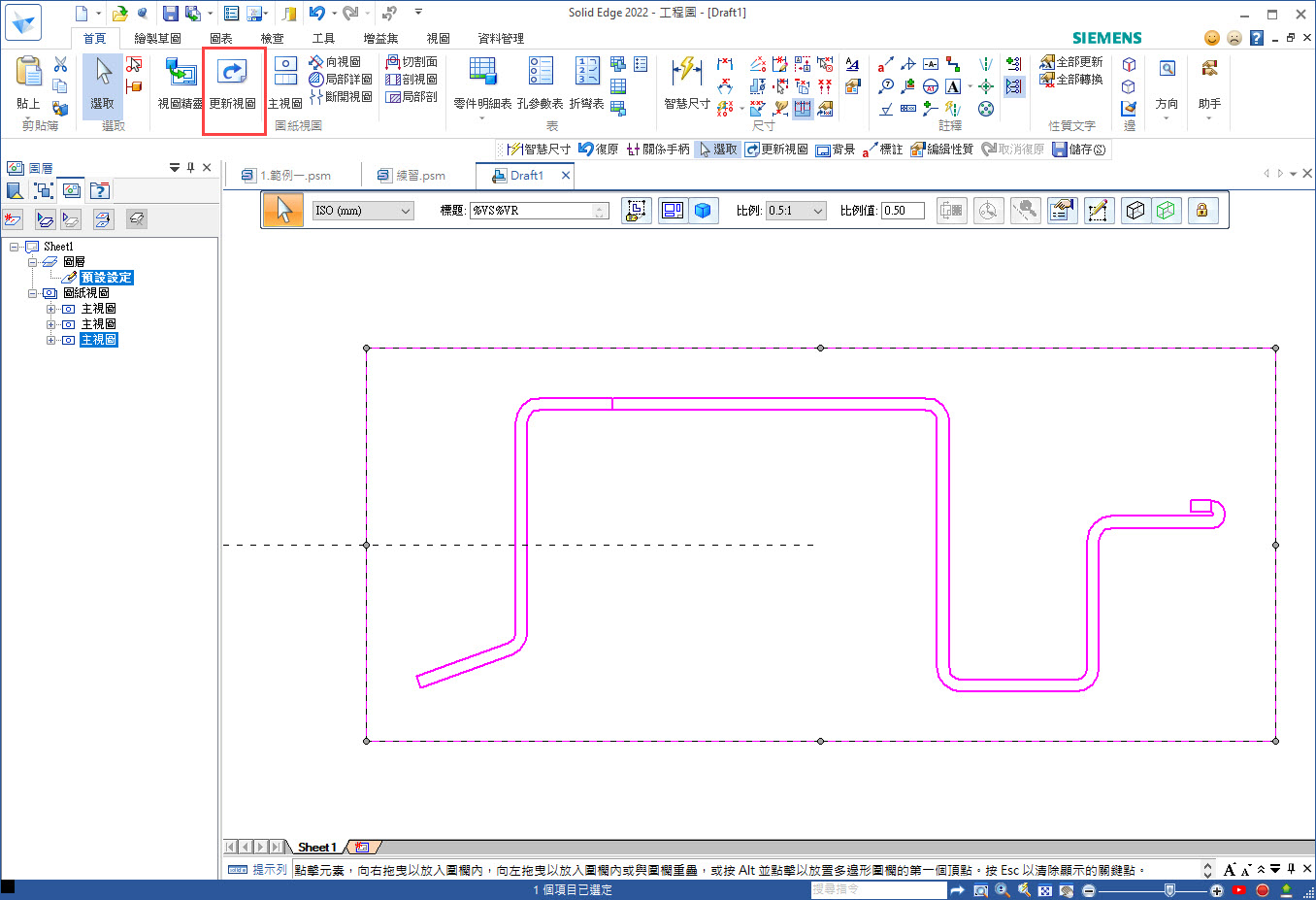

將工程圖視圖【更新視圖】，畫面即可呈現僅有線條形狀的鈑金示意圖。完成此方式。
