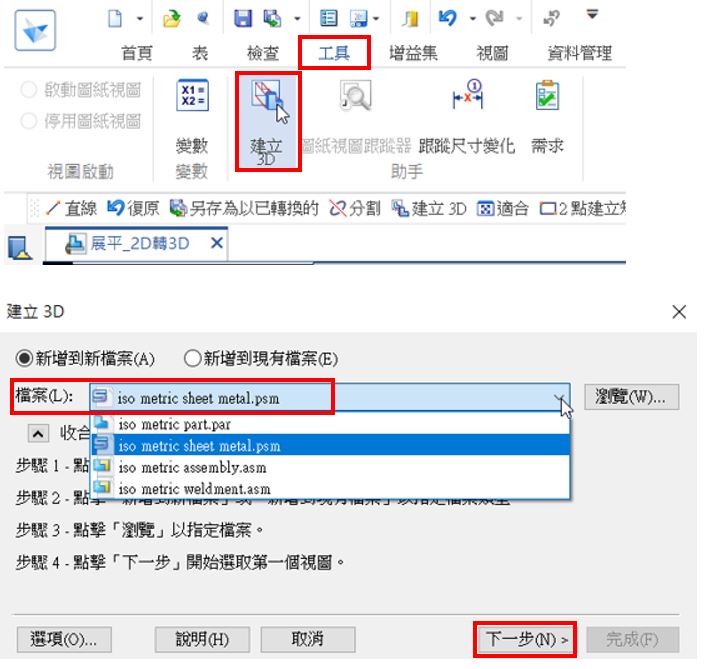

開啟展平圖後，切換到「工具」標籤→執行「建立3D」指令，並將要生成的「檔案」設定為鈑金件(記得確認「選項」中角法與尺寸設定是否符合您的需求)→執行「下一步」。

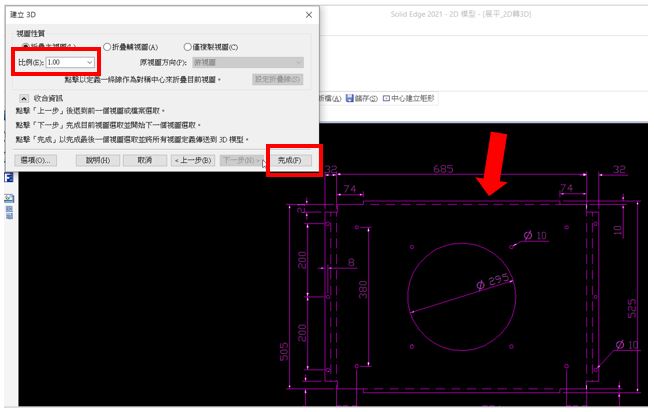

確認圖面的「比例」並將展平圖框選起來→點選「完成」Solid Edge會將您選的展平圖生成為鈑金件檔案(.PSM)。

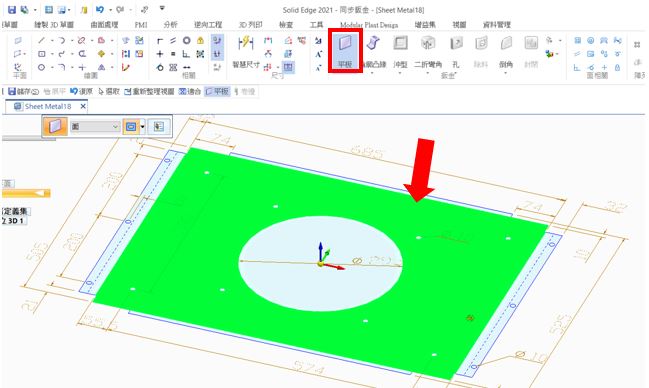

使用「平板」指令並選擇所需的面，選完後按右鍵接受將鈑金長出。

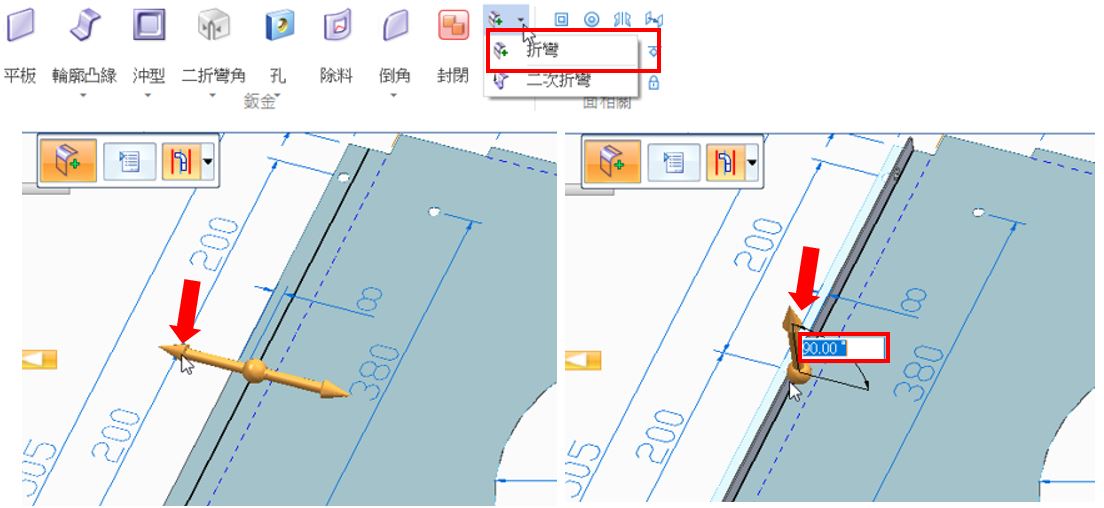

(a)接著執行「折彎」並選擇折彎線
(b)點擊雙向箭頭選擇那一邊要折起
(c)點擊單向箭頭切換折彎方向
(d)輸入角度
(e)點擊右鍵接受，即可折彎。

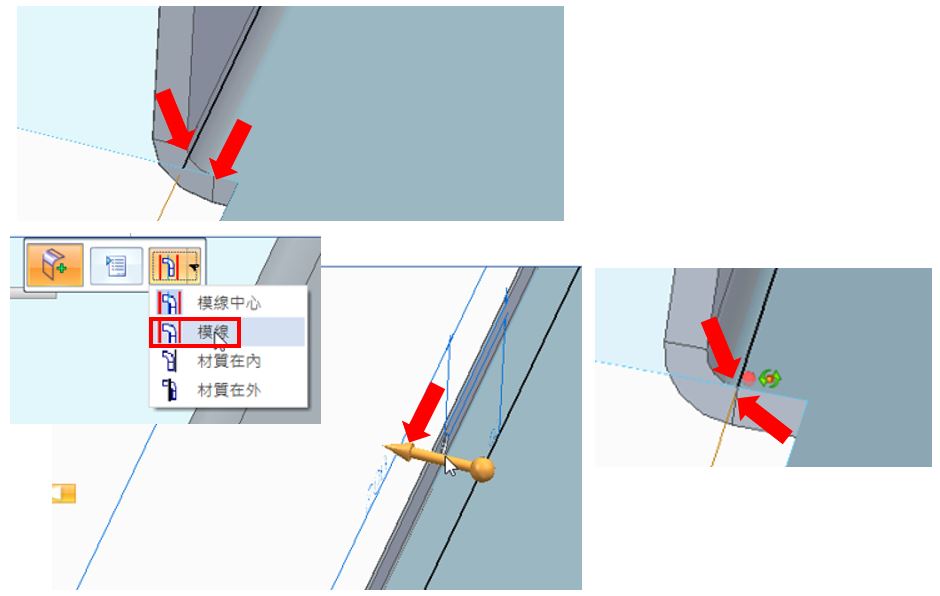

若需要折彎邊在折彎線外則可執行「折彎」並選擇折彎線後，將設定改為「模線」
(a)點擊箭頭切換折彎邊要在線內側或外側點擊右鍵接受
(b)點擊雙向箭頭選擇那一邊要折起
(c)點擊單向箭頭切換折彎方向
(d)輸入角度
(e)點擊右鍵接受，即可。

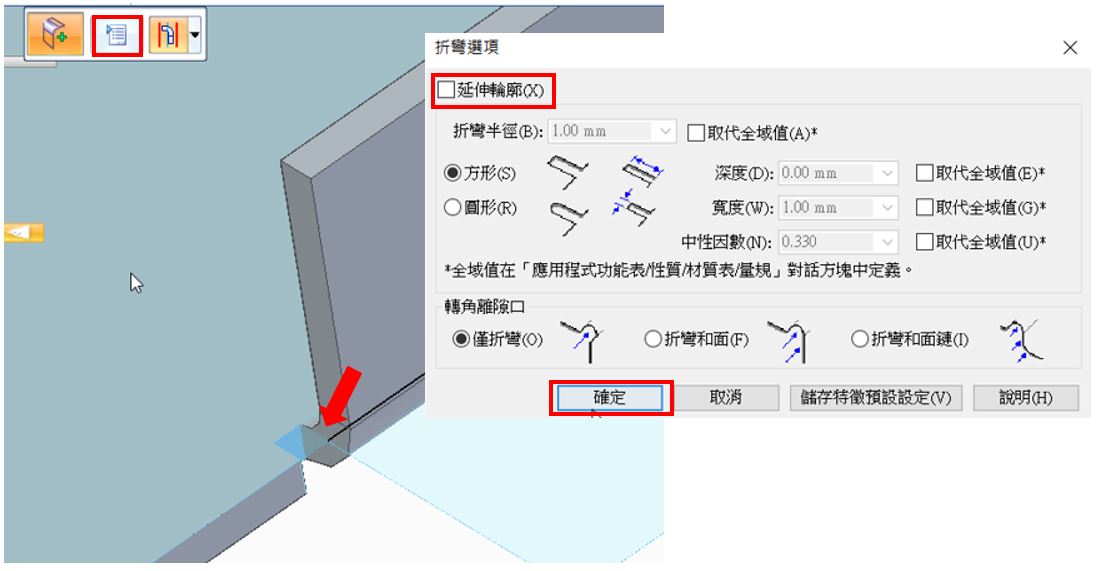

若需要折彎處有離隙特徵，點擊指令條上的「折彎選項」後將「延伸輪廓」關閉，折彎邊就只會依折彎線長度折彎，而不會進行延伸，此外「折彎選項」可設定局部區域的離隙參數。

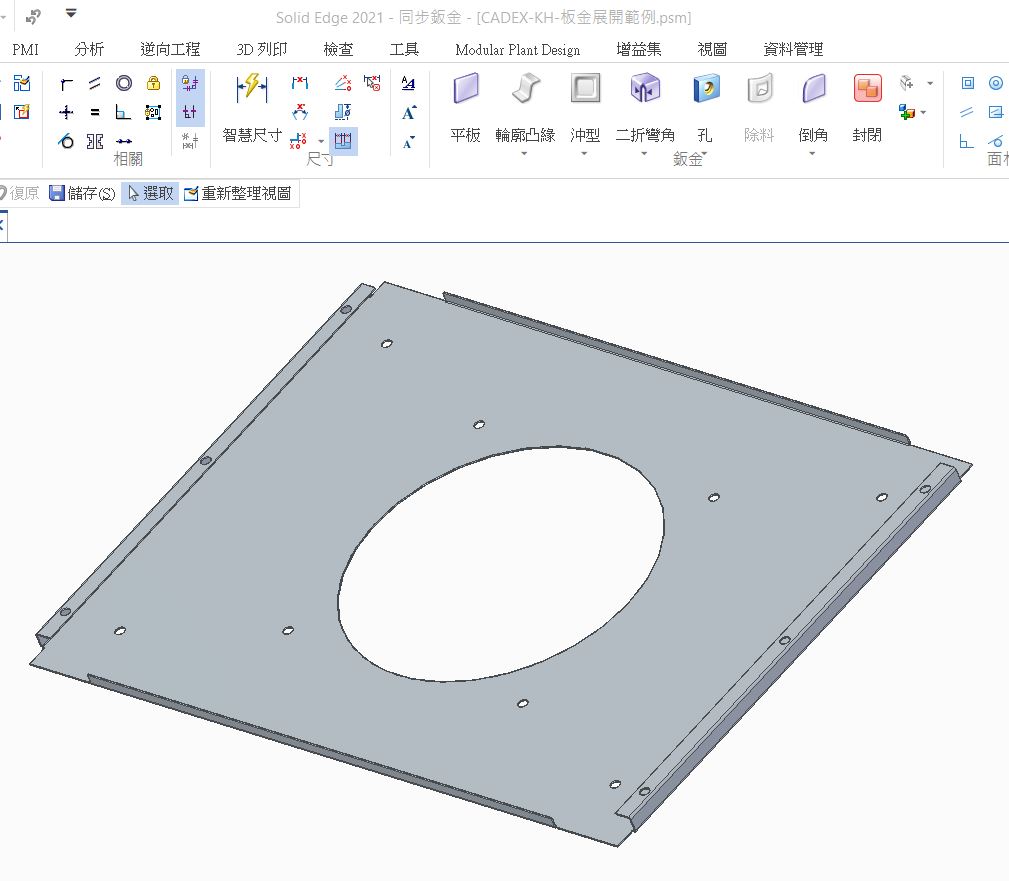

挑選您需要的折彎形式，將各個邊依次逐步折起來，即可完成展平圖的2D轉3D了。...(完成)
