在鈑金設計的時候，為了避免邊界過於銳利而割傷人，有時候會進行卷邊的動作，好讓封邊呈現安全的狀況。

而常用的卷邊特徵，其實在Solid Edge當中已經建立完成，使用者只要輸入規格即可。

步驟1 步驟2 步驟3 步驟4 步驟5

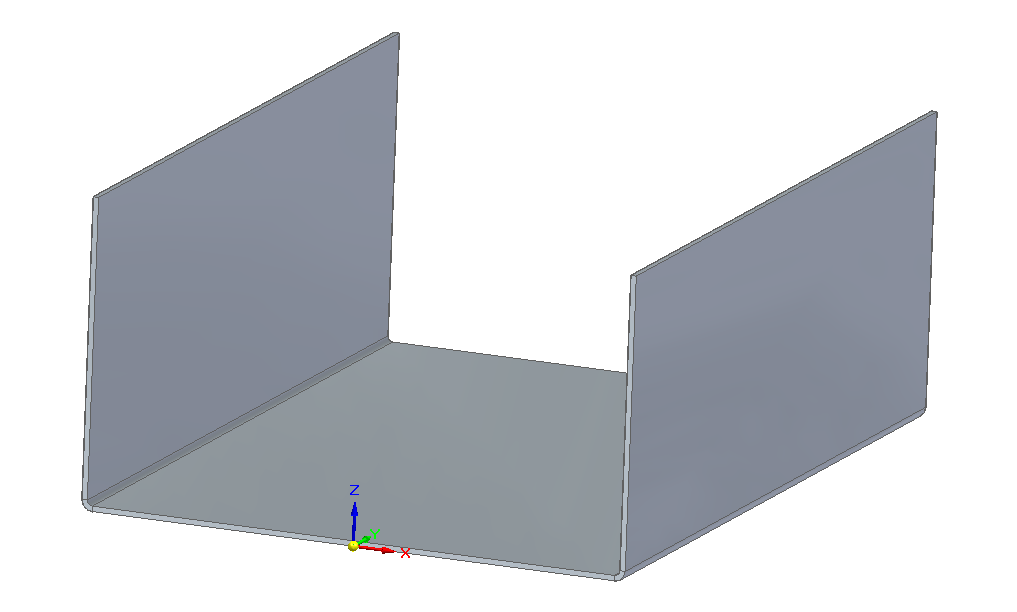

首先，我們可以繪製出一個鈑金件。

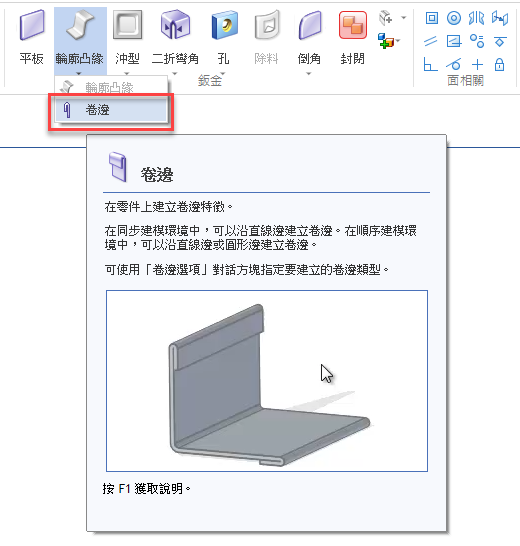

接著選擇「卷邊」的指令。

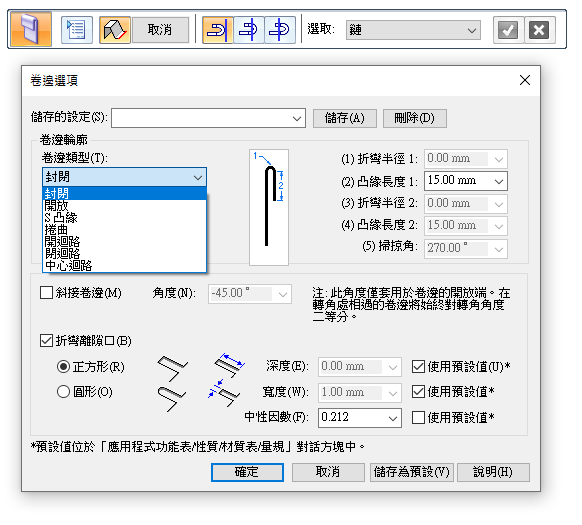

接下來從選單當中，選取我們所需要的卷邊外型。
每種卷邊的外型尺寸都在旁邊可以對照設定。
備註：選項中的「開迴路」及「中心迴路」，僅只有在順序建模當中可以使用。

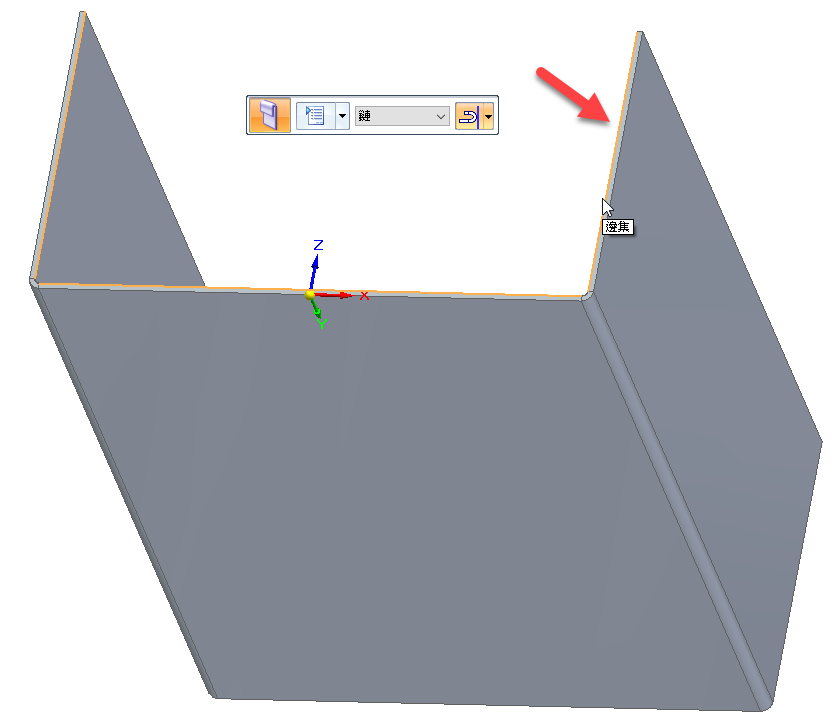

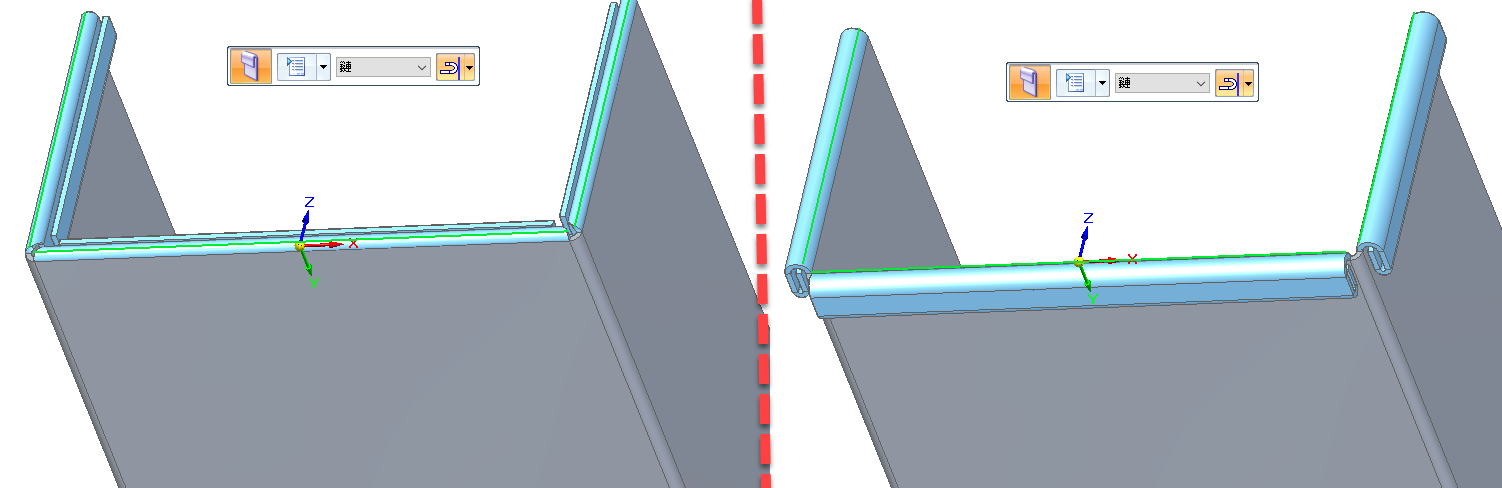

類型設定完畢之後，可以選取鈑金的邊界，選取內側的將往內折，選取外側的則將往外折。

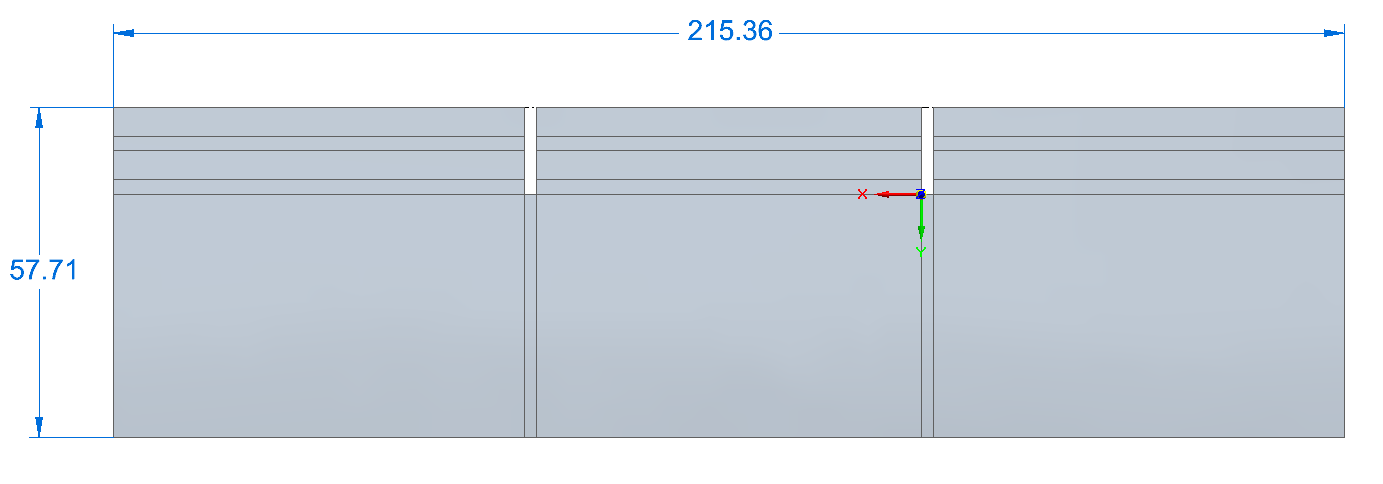

然後展平的時候，我們可以發現到在折彎處，Solid Edge都會對應的避讓調整，以符合鈑金需求。…(完)。
