(鎖平面基準 : 將平面基準鎖定至線段上或是座標系上)

Solid Edge在同步建模中，繪製草圖前須先鎖定平面，如若擺正後的基準並非我們所需，

就可使用快捷鍵更改鎖定平面之基準。

步驟1 步驟2 步驟3 步驟4 步驟5

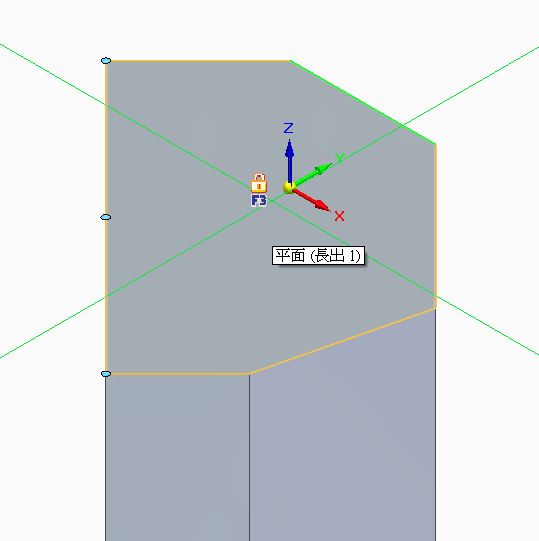

欲在物件平面上繪製草圖，可先點選繪圖指令後，鎖定平面之前，可以看到平面的邊線有不同顏色的顯示，分別為綠色和黃色。

當平面的邊線為綠色時，表示基準在該線段上。

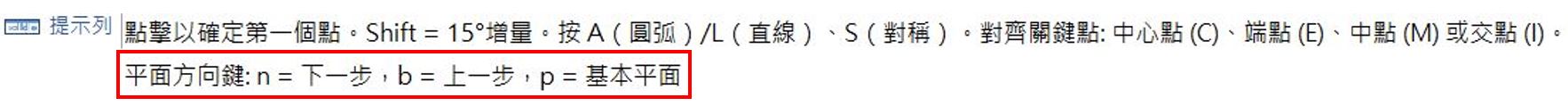

在提示列中可以看到有快捷鍵的用法。

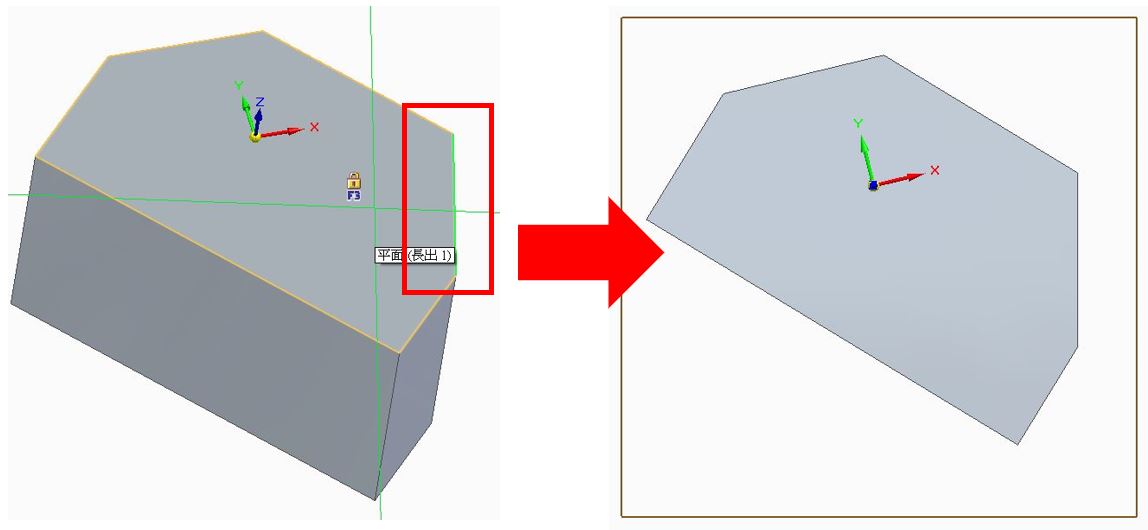

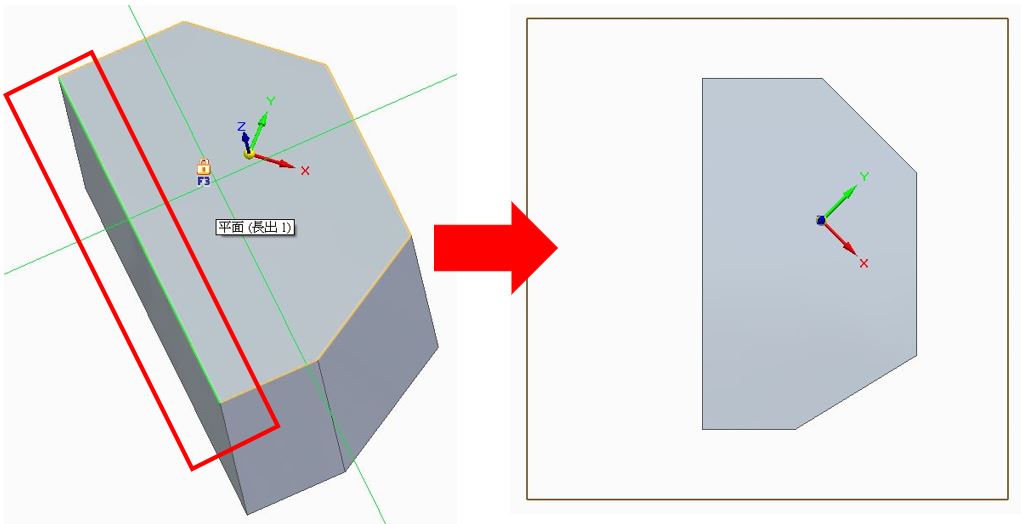

利用快捷鍵n或b，可呈現不同基準位置，視圖轉正後顯示樣式也會有所不同。

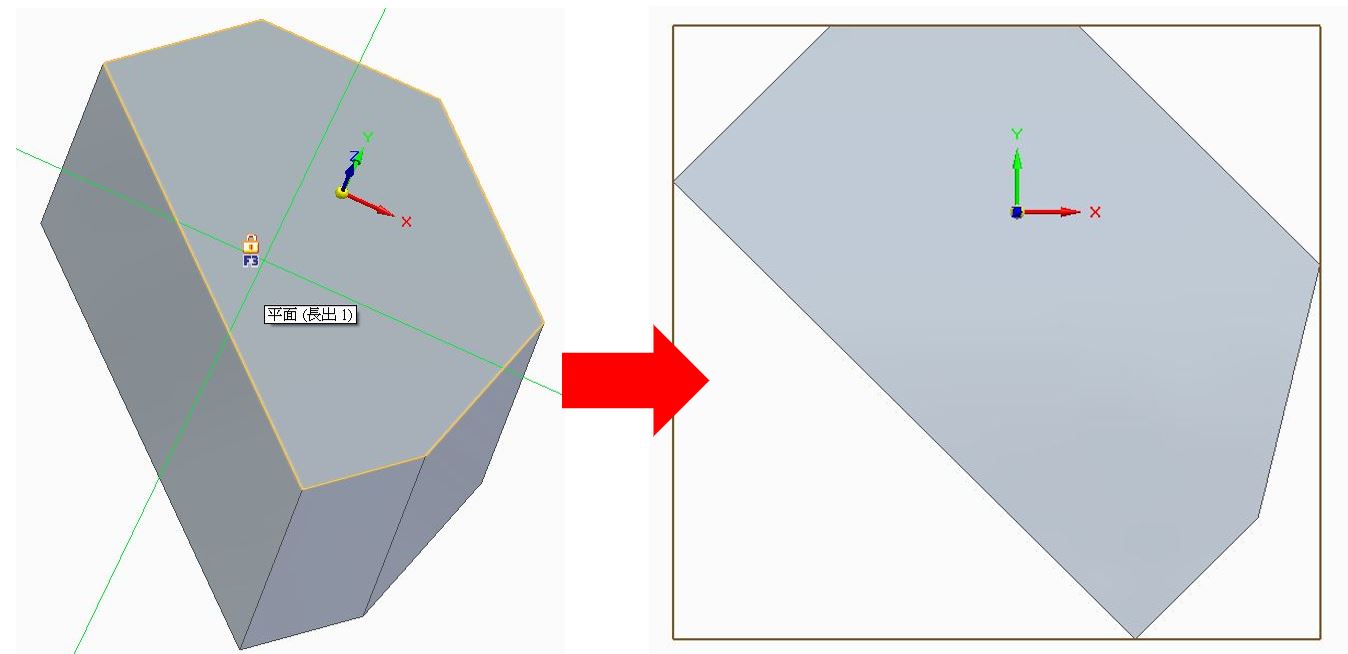

利用快捷鍵p，可將基準將改為世界座標軸，而平面上的邊線皆為黃色。…(完成) 。

林佟恩 Doris Lin
