用Solid Edge工程圖開啟 dwg檔 時，有時會出現文字跳行，需要重新調整文字框，若文字框數量多，會非常耗時，因此可以善用 寬度適合內容 的功能。

請參考以下步驟說明：

步驟1 步驟2 步驟3 步驟4

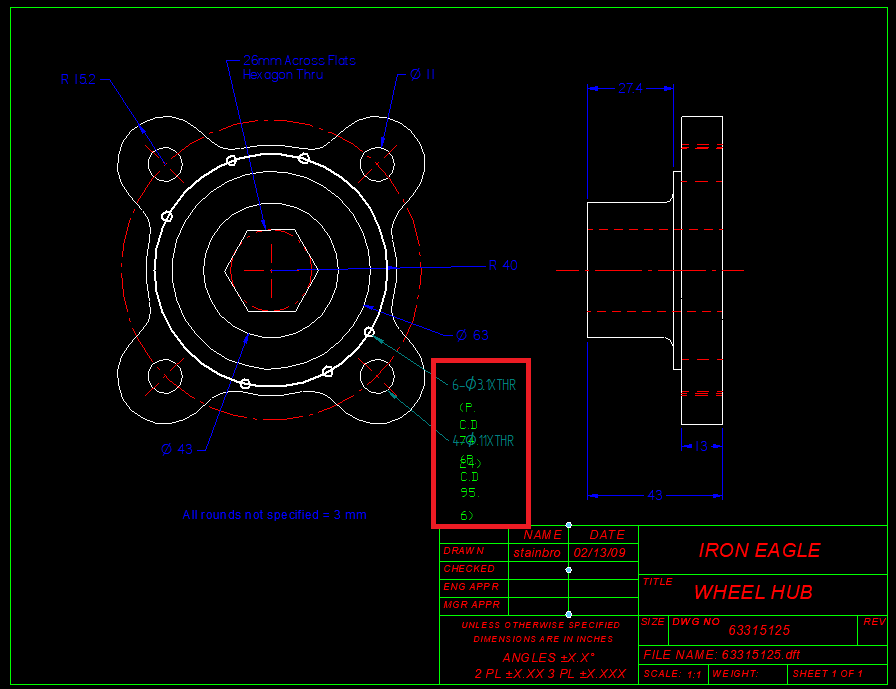

開啟dwg檔後發現文字被壓縮，需要手動作調整文字框。

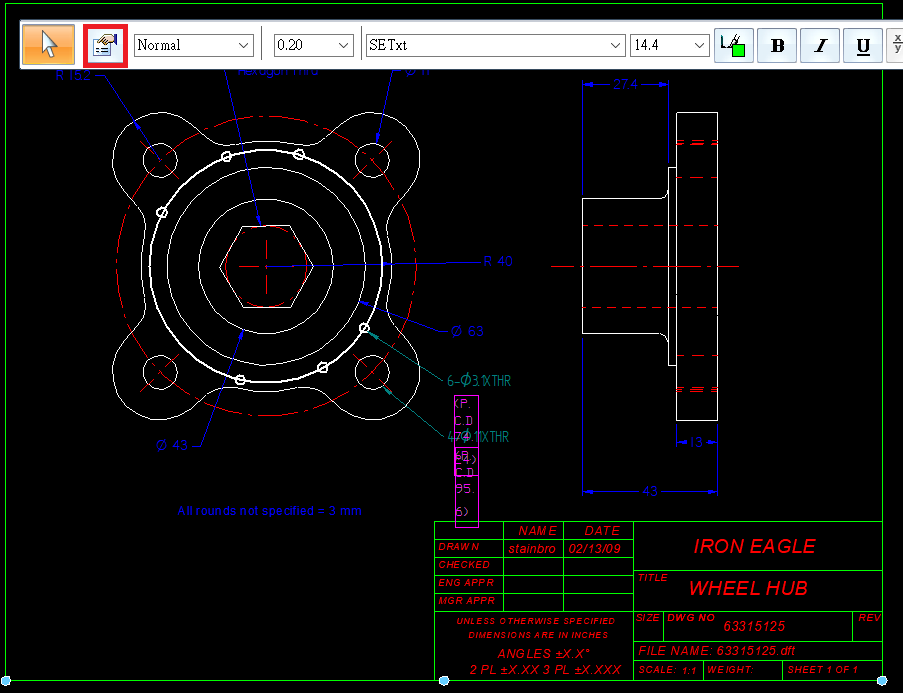

可以先利用智慧選取把目標物快速選取後，點擊性質。
※智慧選取用法請參考 Solid Edge 「智慧選取」補充技巧–2021/09/03

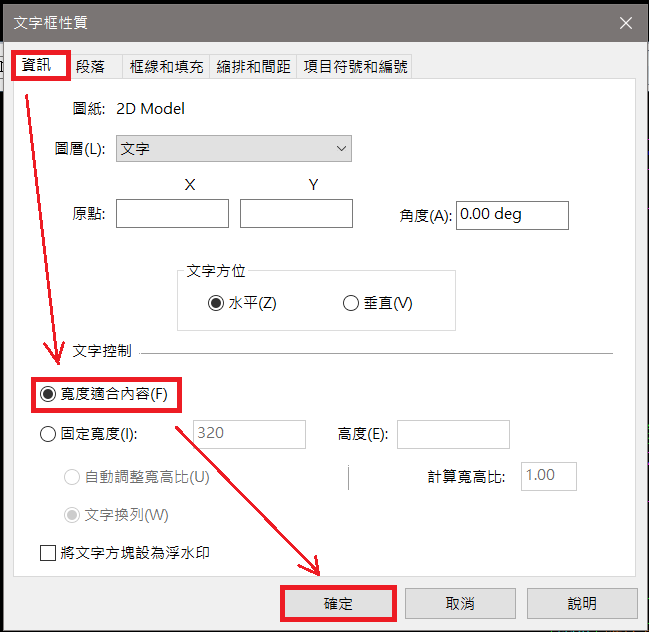

在文字框性質中找到資訊，勾選寬度適合內容後確定。

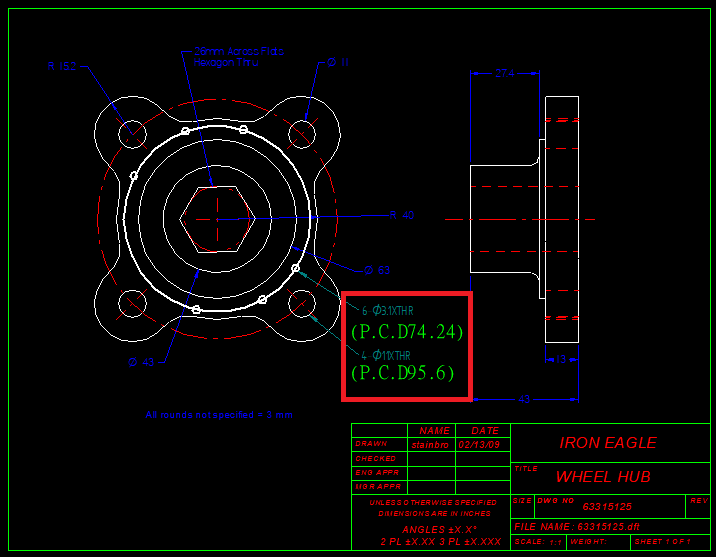

即可調整所有文字以符合其內容長度。
