Solid Edge 關聯工具列設定說明 – 2025/06/27
27
六月
透過Solid Edge進行設計繪圖的過程中，滑鼠點擊3D模型(特徵)時，會出現「關聯工具列」，方便使用者能快速選取指令，
但是如果想將「關聯工具列」關閉，不顯示在畫面中，可透過以下方法。
1 2 3 4 5 6 7 8 9 10 11 12 13 14

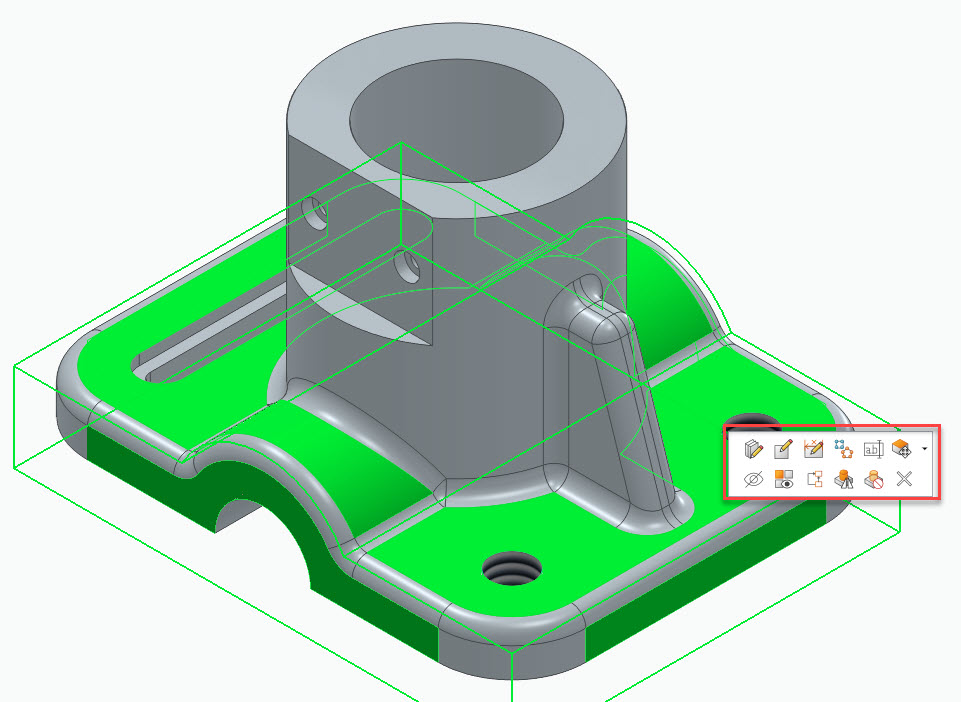

在設計的過程中，「左鍵」點擊3D模型(特徵)，會出現「關聯工具列」方便使用者可選用下一個步驟指令(功能)。

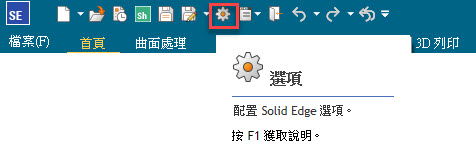

如果不想出現「關聯工具列」，可在「選項」中，進行設定。

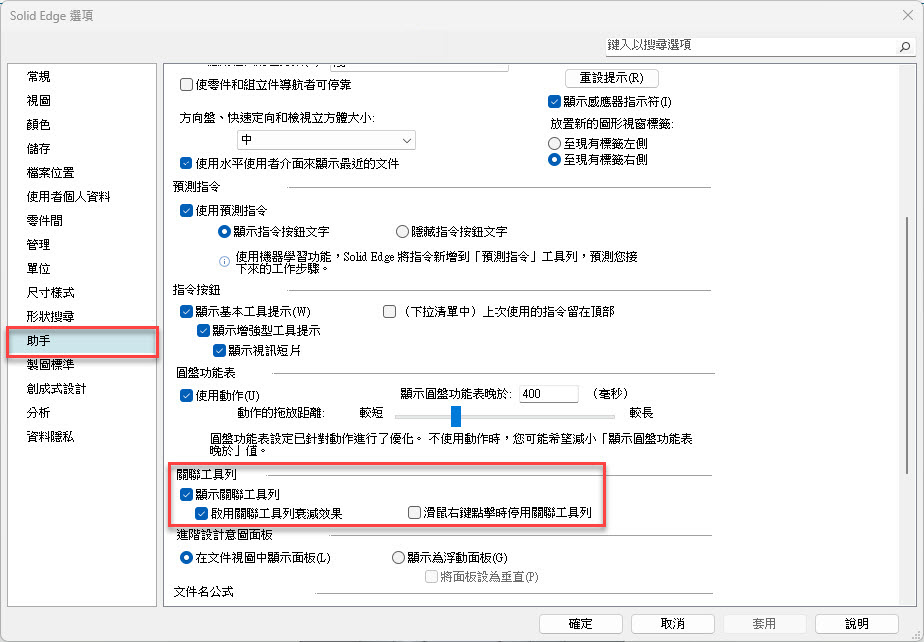

在Solid Edge選項中，左鍵點擊「助手」並找到「關聯工具列」功能。

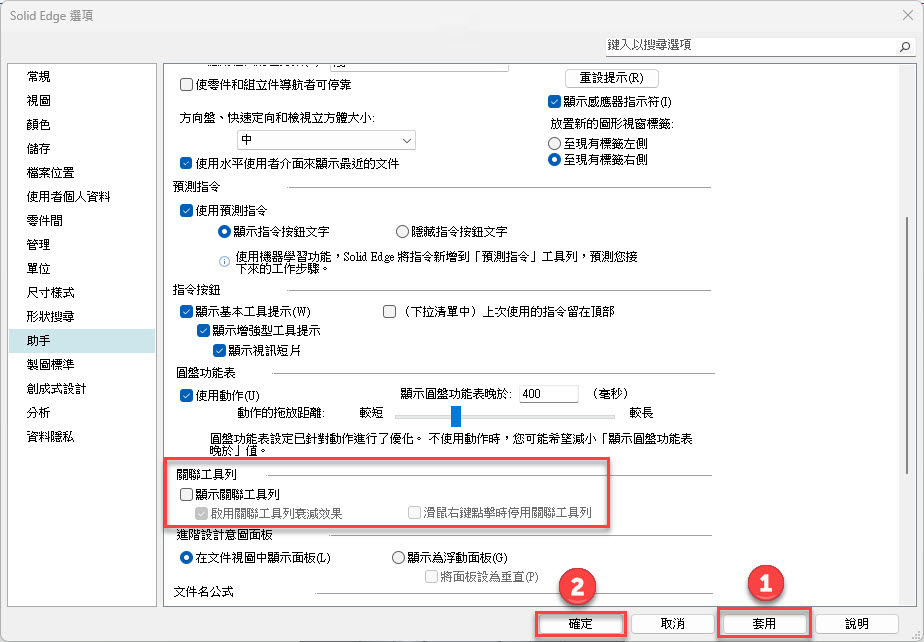

接著，將關聯工具列的「顯示關聯工具列」功能，取消勾選後，左鍵點擊「套用」再左鍵點擊「確定」。

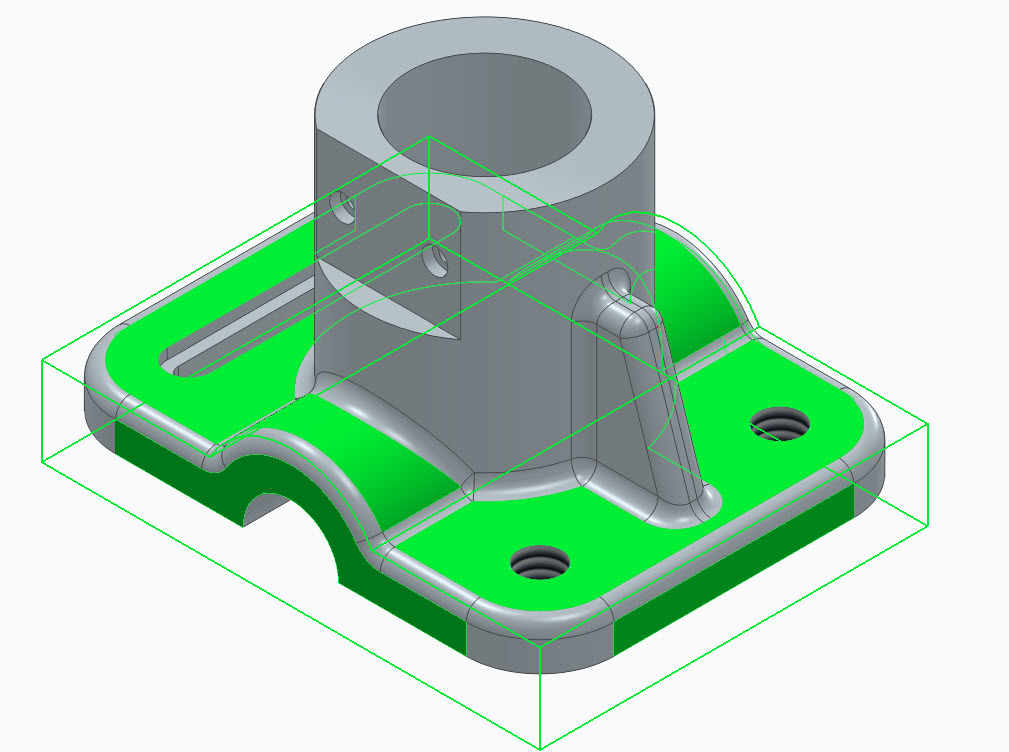

點擊「確定」後，再次點擊3D模型(特徵)，則不會出現「關聯工具列」。
※補充說明：

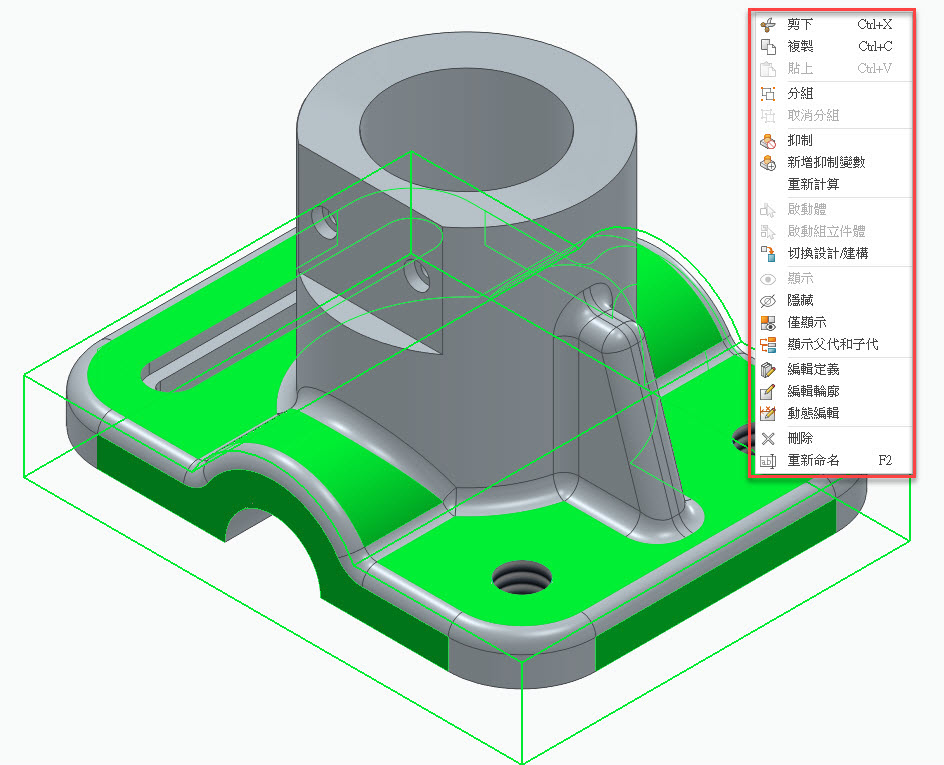

如果想要使用原先修改特徵的功能，例如：編輯特徵、動態編輯...等等，可以點擊「右鍵」即會出現「垂直功能條」方便選用。
如果想要使用原先修改特徵的功能，例如：編輯特徵、動態編輯...等等，可以點擊「右鍵」即會出現「垂直功能條」方便選用。
另，選項中，如果勾選「啟用關聯工具列衰減效果」，點擊3D模型(特徵)時，會出現「關聯工具列」，如果，將滑鼠移開3D模型(特徵)時，「關聯工具列」則會消失，但不是「立即消失」，會有「漸層」的效果。

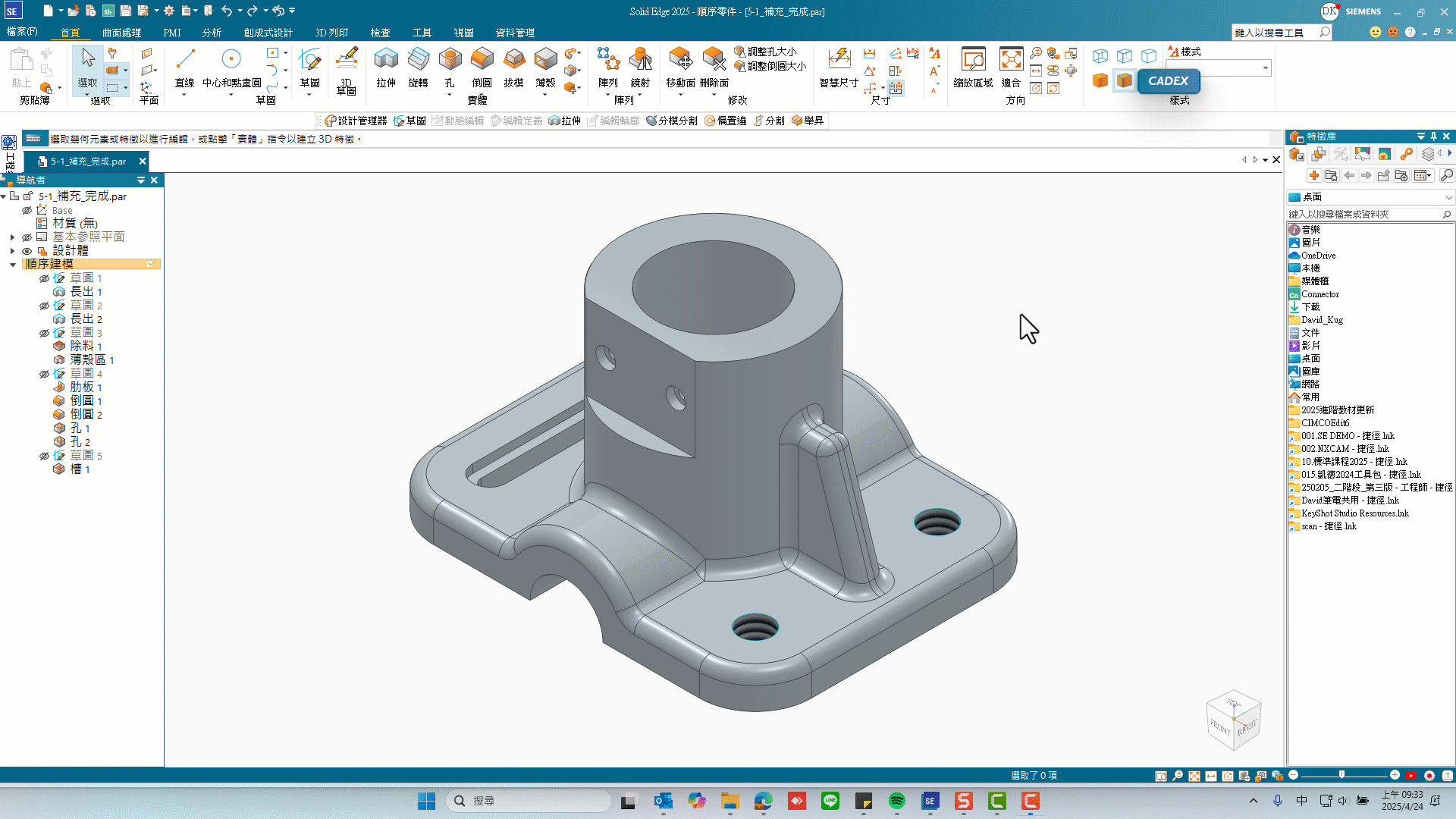

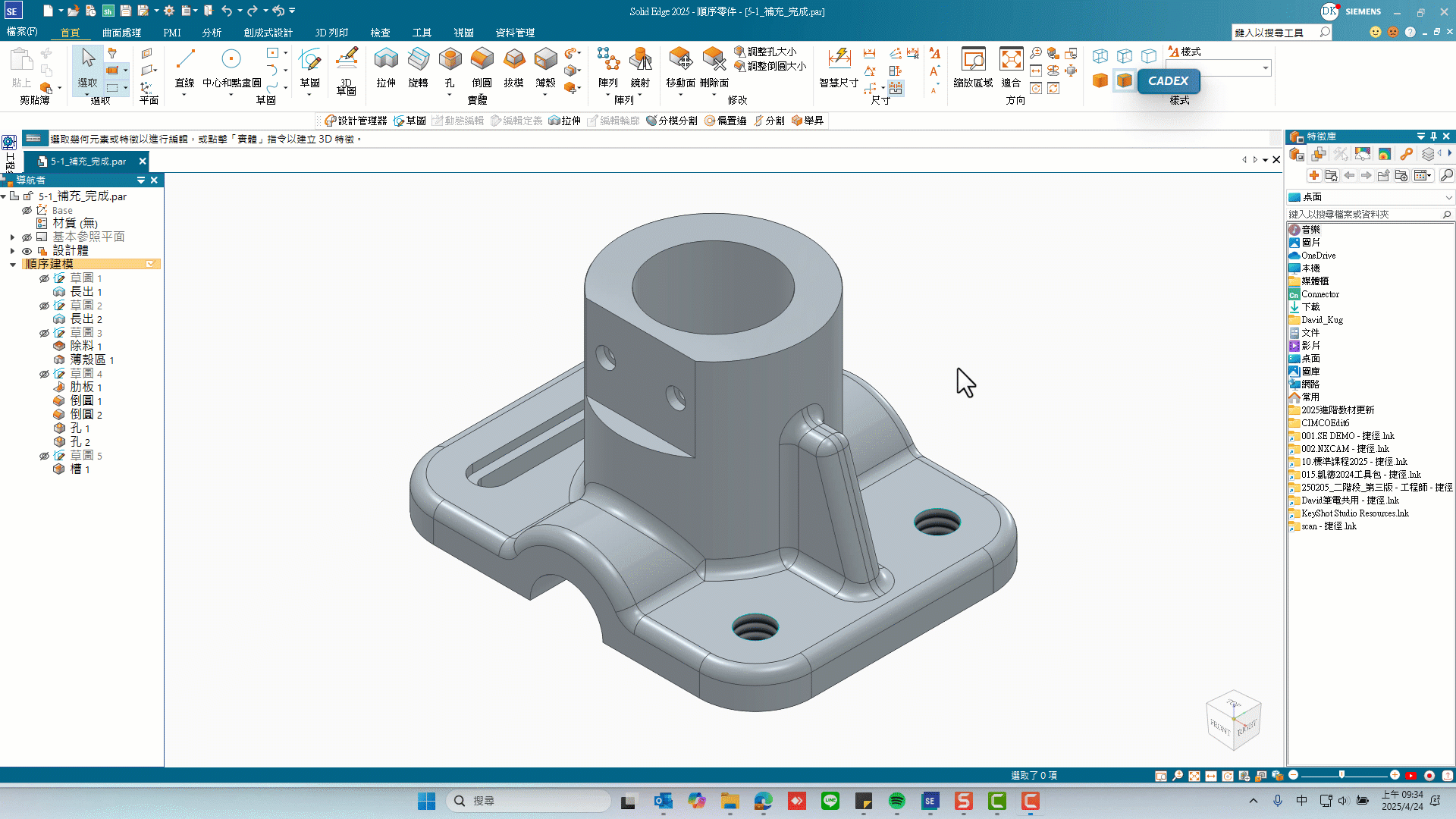

以下為「啟用關聯工具列衰減效果」，消失的示意效果。

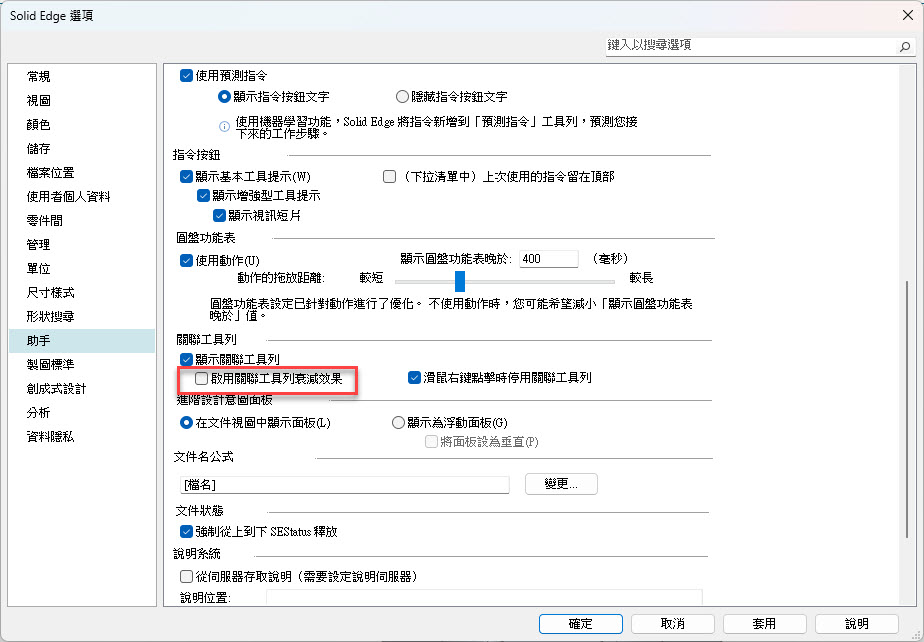

如果沒有勾選「啟用關聯工具列衰減效果」的選項，則不會有漸層的效果，滑鼠一離開3D模型(特徵)時，「關聯工具列」會立即消失
。
以下為「啟用關聯工具列衰減效果」，消失的示意效果。

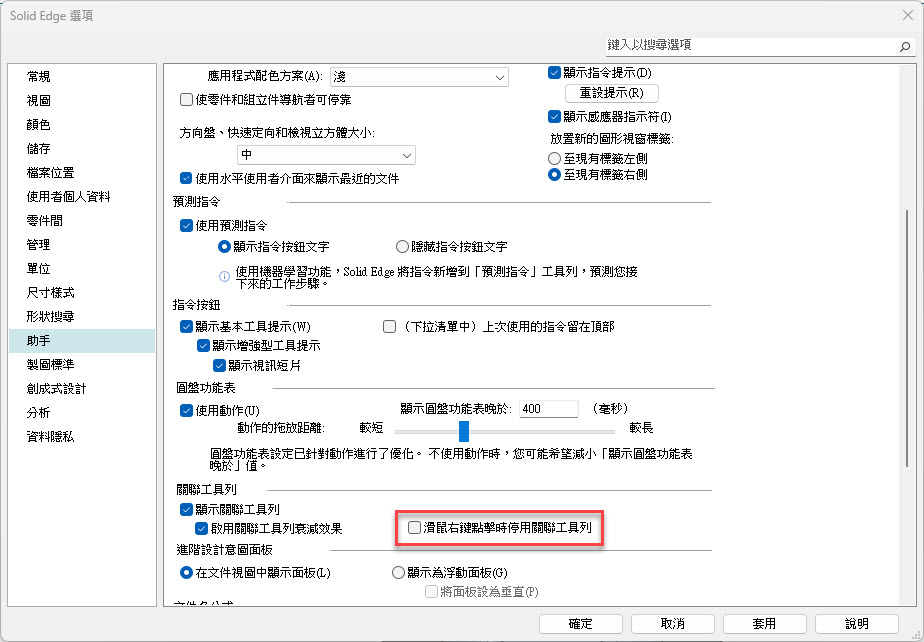

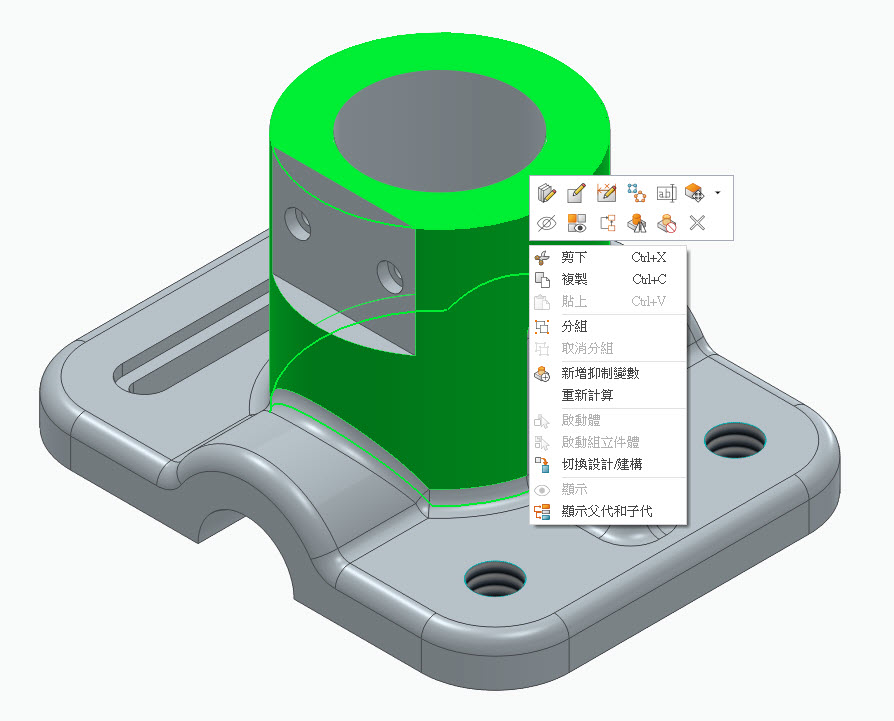

如果，取消勾選「滑鼠右鍵點擊時停用關聯工具列」選項。
右鍵點擊3D模型(特徵)時，出現的畫面如下圖。

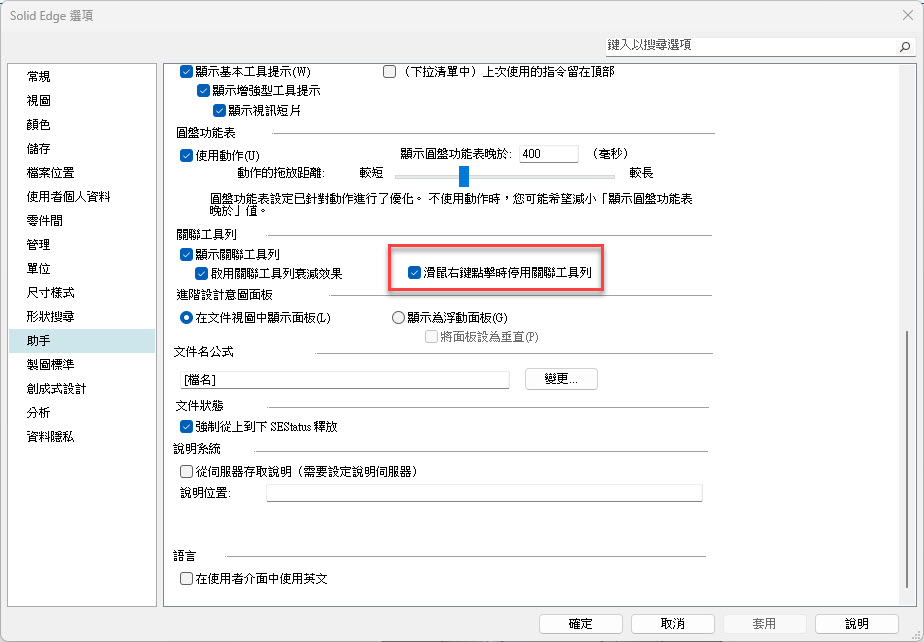

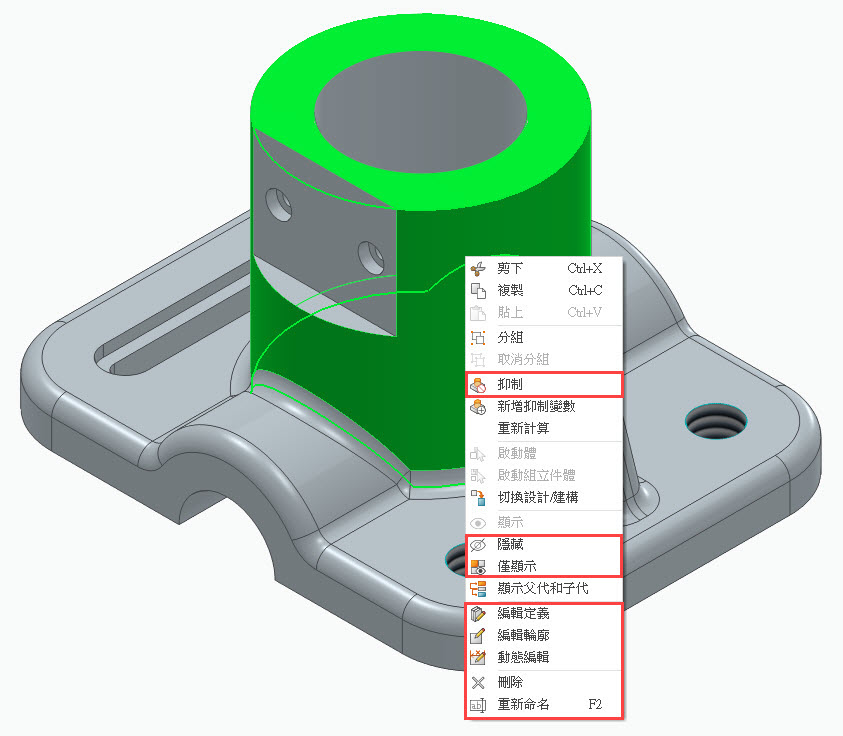

如勾選「滑鼠右鍵點擊時停用關聯工具列」的選項。
原先「關聯工具列」內的指令，則會移動到「垂直功能條」中。…(完成)。
柯成喜 David_Kug
