Solid Edge 隱藏框架視圖之中心線 – 2017/03/17

三月

Posted by Monica

Category:

設計框架時，會設計一「草圖」為框架「路徑」，即為「中心線」。而出工程圖時，擺放視圖前可選擇「顯示」或「隱藏」中心線；若忘記在擺放前做隱藏，需再點選視圖，將其一條框架一條中心線隱藏，會相當麻煩，以下方式能省去時間，一次性將多條中心線做隱藏。

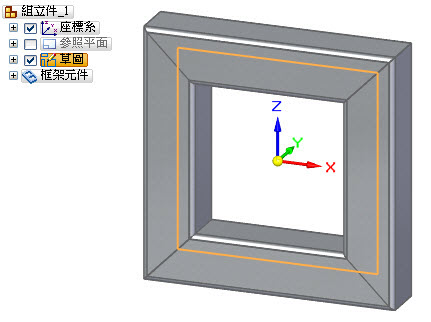

組立件中，可看見一草圖，為框架「中心線」。

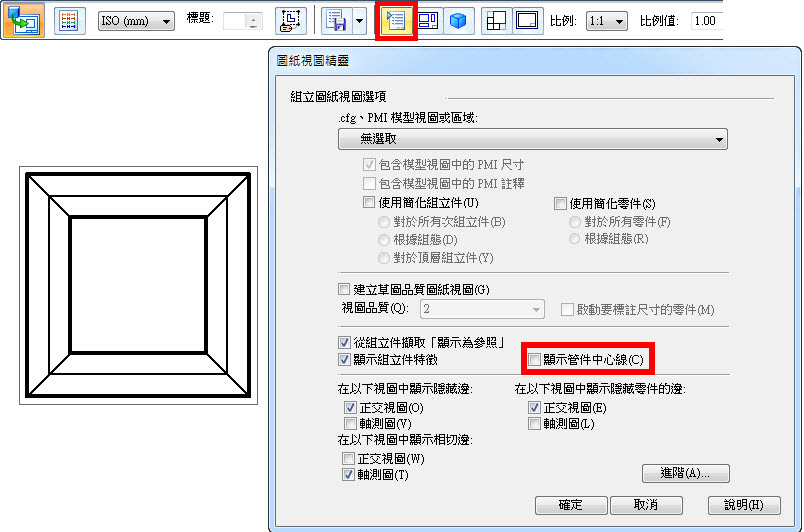

出工程圖，在擺放視圖前，點選「圖紙視圖精靈」→ 不勾選「顯示管件中心線」→ 「確定」。

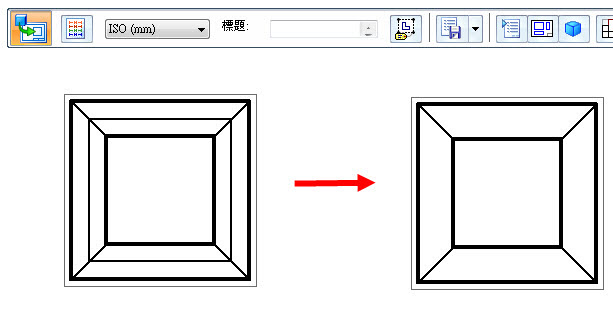

即可擺放"無"中心線的框架視圖。

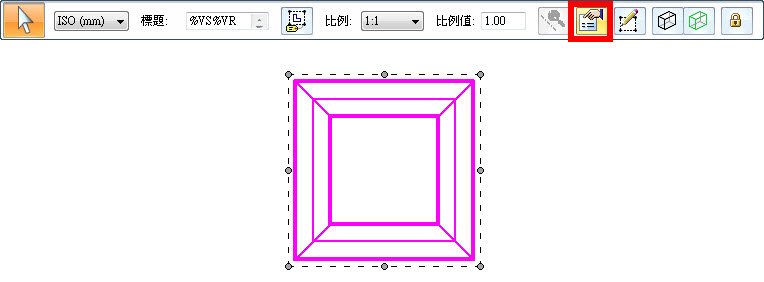

若忘記先行關閉管件中心線就擺放視圖，後續想在隱藏中心線。點選視圖→ 進入「性質」。

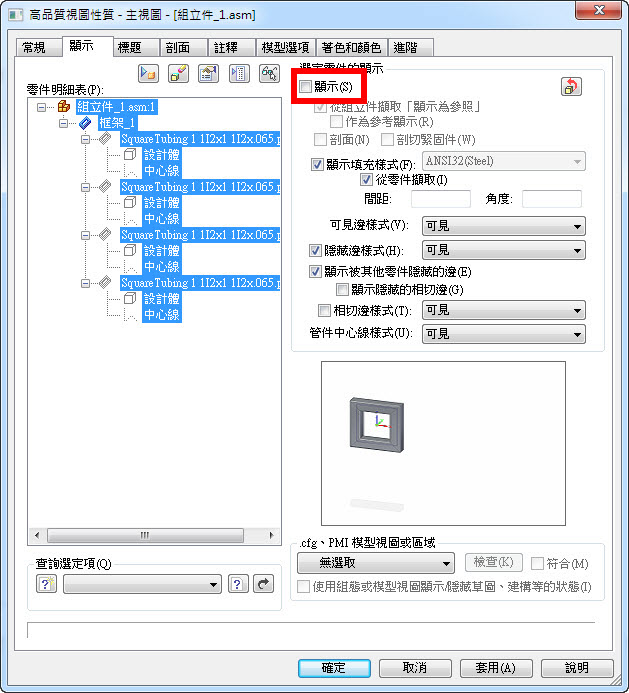

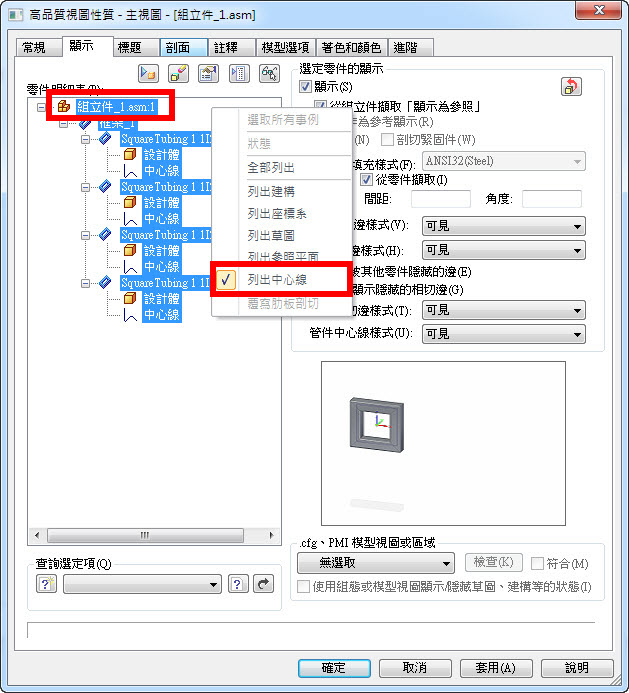

「顯示」分頁→ 點選左側總組立件，按滑鼠「右鍵」→ 「列出中心線」→ 將全部不勾選「顯示」做隱藏。

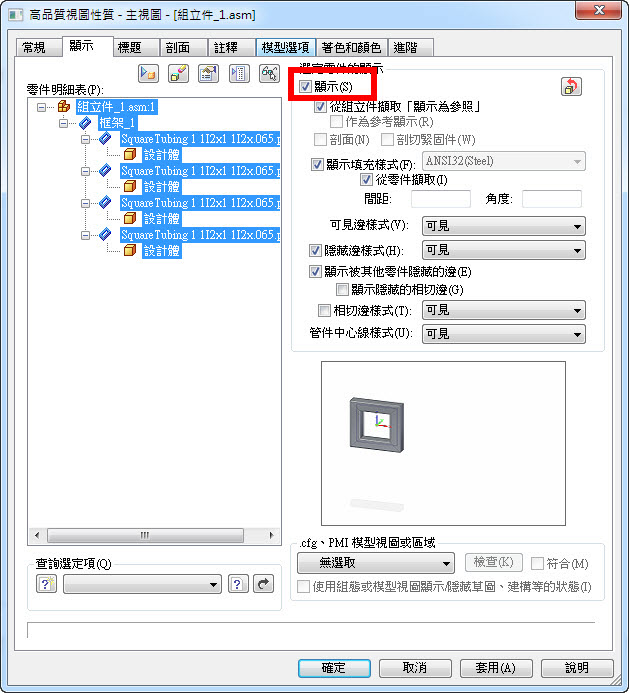

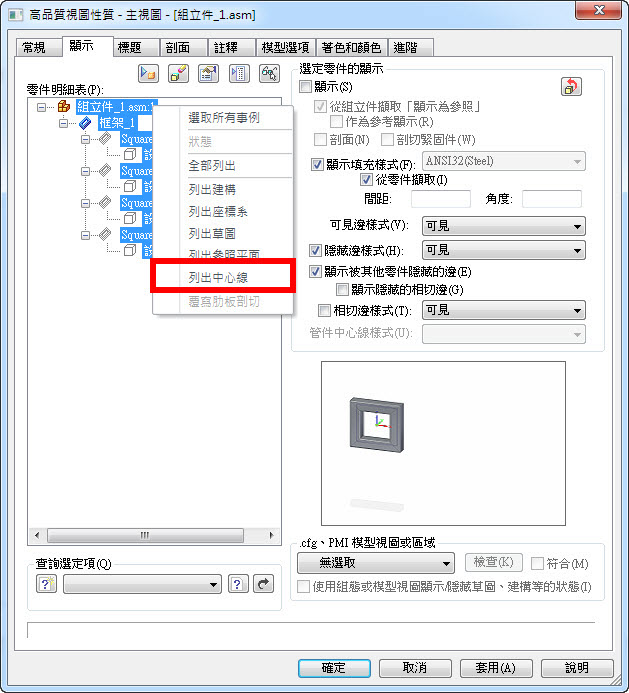

再點選總組立件→ 「右鍵」→ 關閉「列出中心線」→ 最後將其「顯示」。

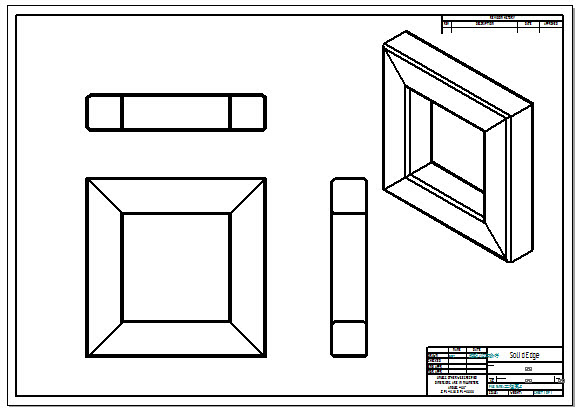

即能快速將所有框架中心線隱藏。…(完)
