Solid Edge 零件中建立色球 – 2018/07/20

七月

Posted by Monica

Category:

在零件繪製後上色往往只看到制式的基本色調，如何在Solid Edge中自訂顏色呢? 利用今天教的這個小技巧，來完成顏色配置吧。

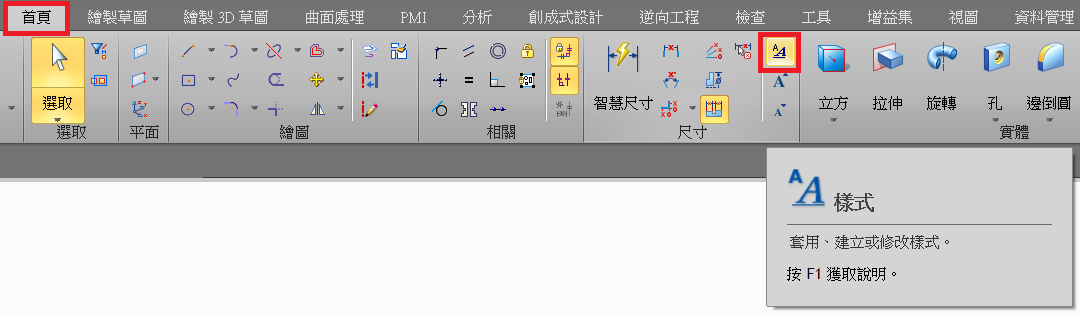

首先在「首頁」中的尺寸指令下選取「樣式」。

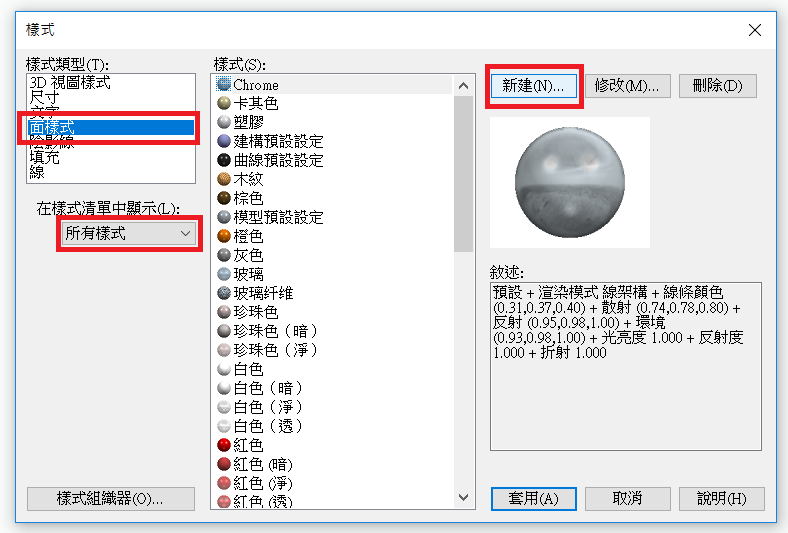

在樣式選單下選擇「面樣式」，新建在所有樣式下，選擇「新建」。

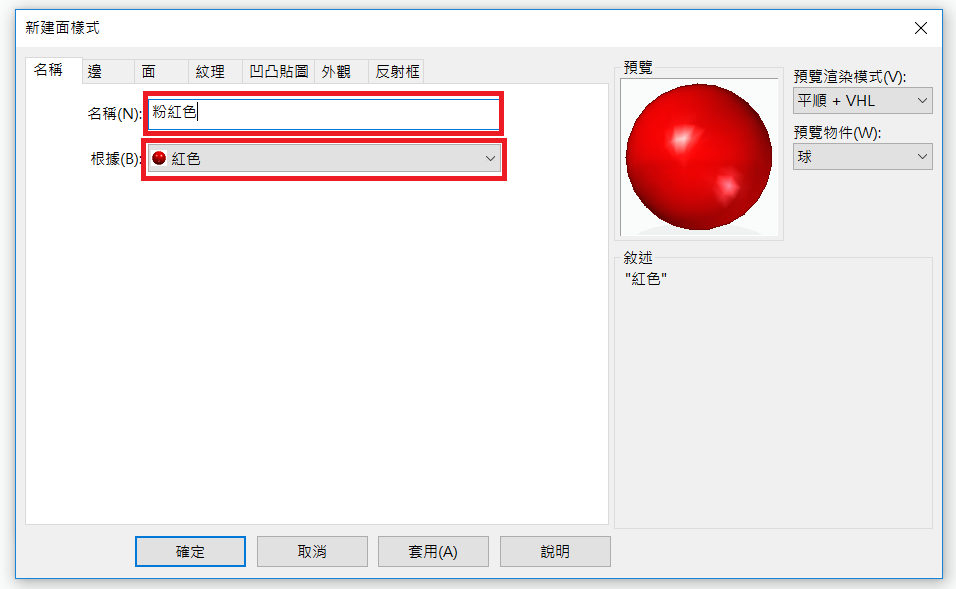

輸入「名稱」及依據「樣式」。

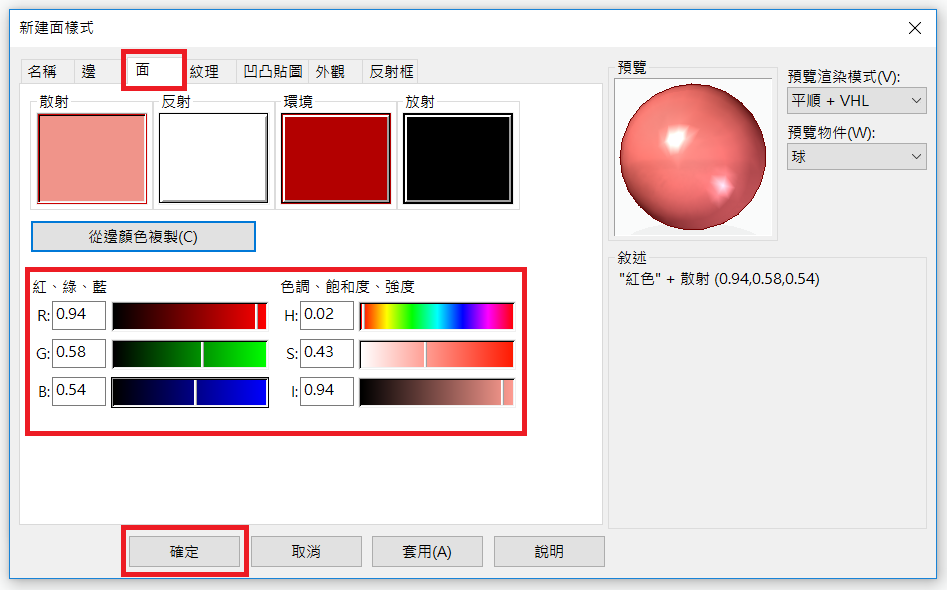

選取面「頁」簽，透過底下R，G，B(洪、綠、藍)及H，S，E(色調、飽和、強度)調整顏色樣式，完成後按下確定。

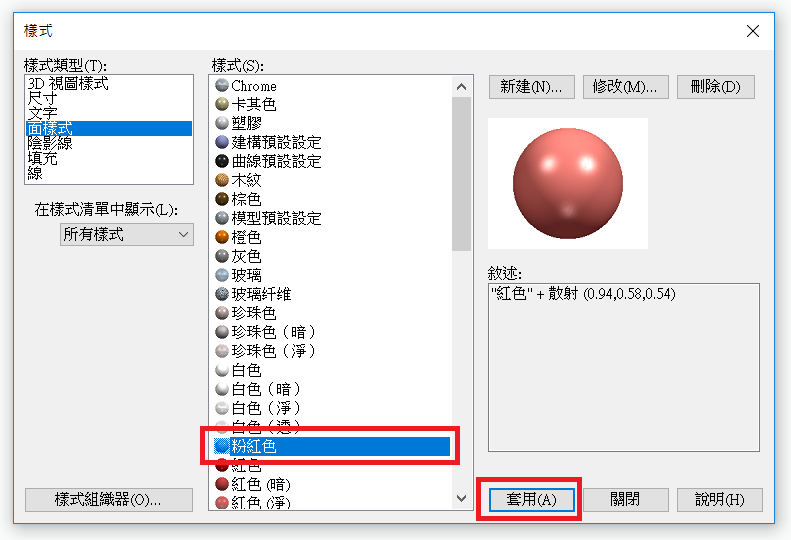

這時候跳回上一個頁面即可看見剛建立的色彩球，按下套用鍵回到Solid Edge零件頁面。

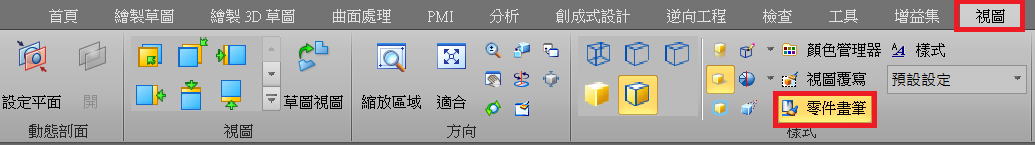

在零件環境中選取視圖在樣式中選取零件畫筆。

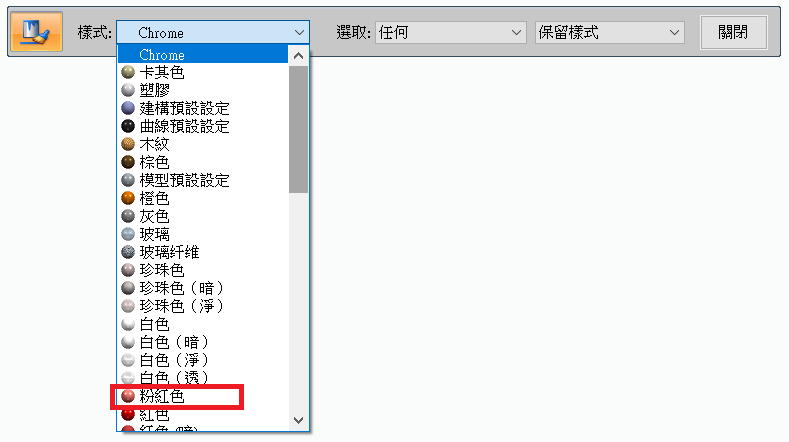

可以在「樣式」中發現剛建立的色彩球! ...(完)。

蔡安哲 Kevin_Tsai
