在 Solid Edge 中使用「零件副本」功能，可以將其他零件匯入到當前檔案，並透過座標系精準定位。

這不僅能輕鬆完成治具與工件的裝配，也能將常用特徵快速放置在需要的位置，提升建模效率。

此外，若要將外來檔案恢復到原始座標系，也能透過此功能準確完成定位。

1 2 3 4

本次範例將示範，如何透過「零件副本」將模型帶回原始座標系。

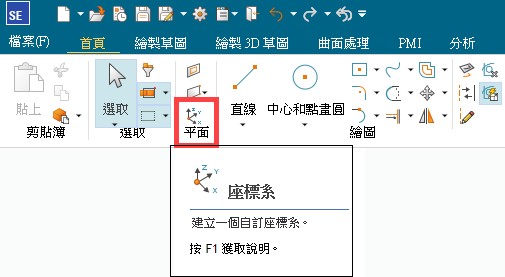

首先，請開啟要調整座標系位置的模型，並使用「座標系」指令來定義模型的基準座標系位置。

建立新檔案並匯入模型。

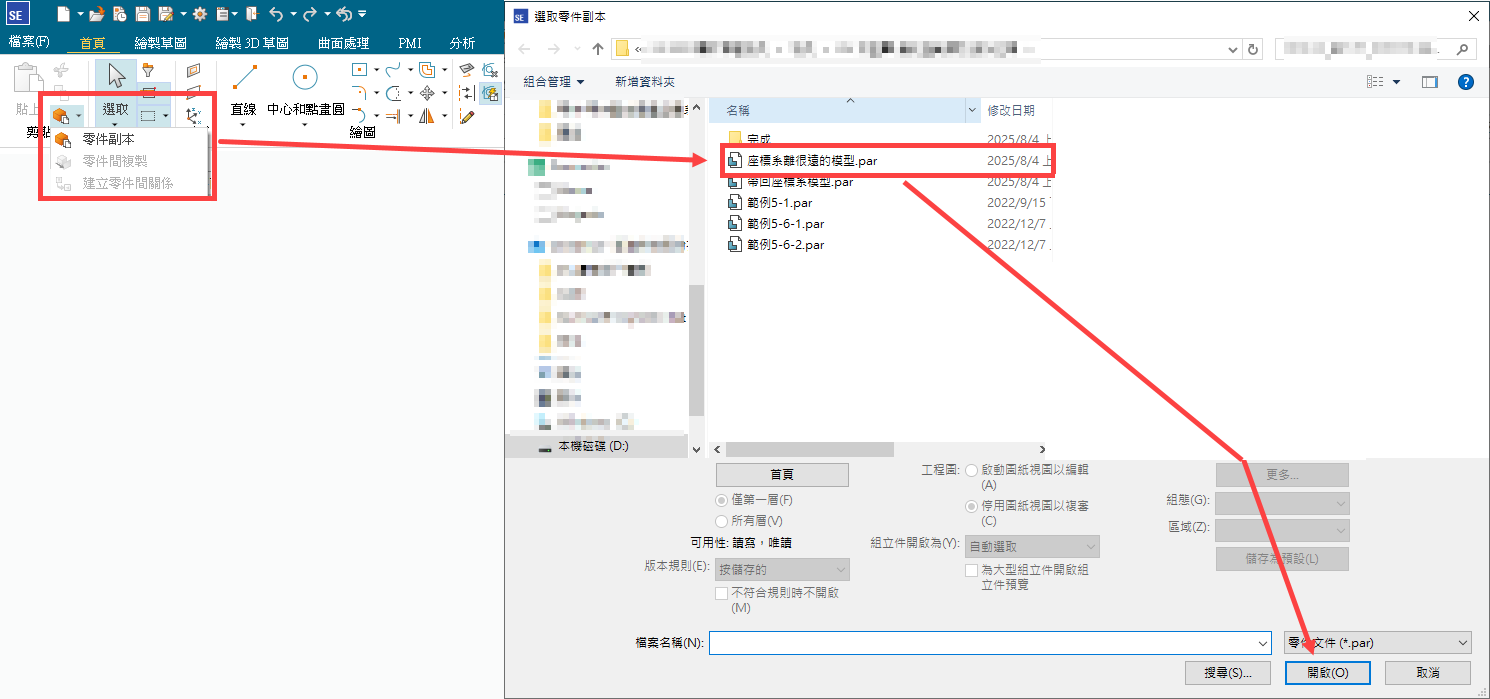

接著，開啟一個全新的空白零件檔，使用「零件副本」將剛剛設定好座標系的零件模型匯入。

設定座標系匹配。

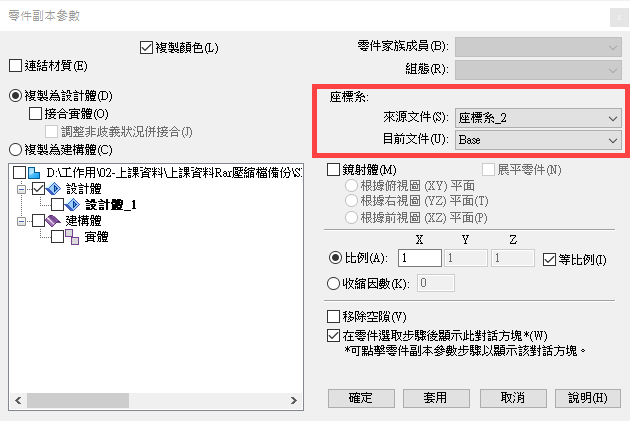

在「零件副本」的參數設定中，找到座標系選項，設定匹配方式：「來源文件」請選擇剛剛定義的使用者座標系，
而「目前文件」則選擇「Base」座標系。完成設定後，按下「套用」。

確認結果並完成操作。

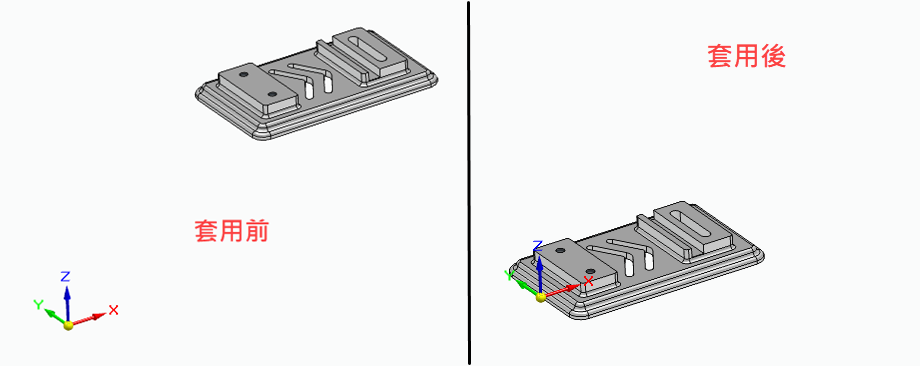

設定完成後，模型將自動從原本偏離的位置移回原始座標系。
最後按下「確定」，即可繼續後續的建模或裝配工作。…(完成)
