Solid Edge – 零件家族替換成員並手動更新工程圖視圖 – 2024/06/28

六月

Posted by Monica

Category:

利用零件家族來設計模型，最終也須將各成員進行填充成員，以便後續組裝使用、出圖及計算對應的BOM表資訊。

但若是還在前期設計，尚未進行填充成員即出圖，接著當更換套用成員，工程圖主要會是以原成員所匯出工程圖所顯示的視圖為主，

此時若想即時更換現成員的視圖，可以透過手動更新視圖方式來作業。

步驟1 步驟2

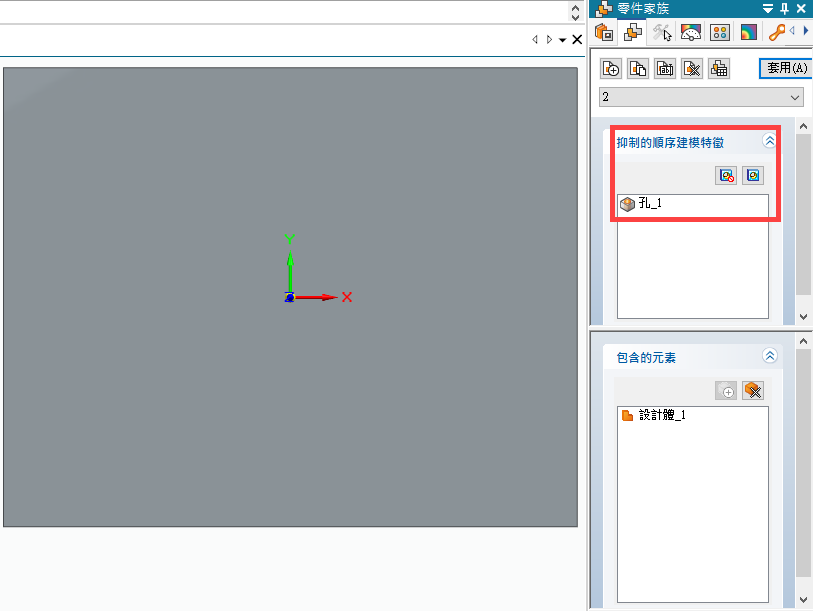

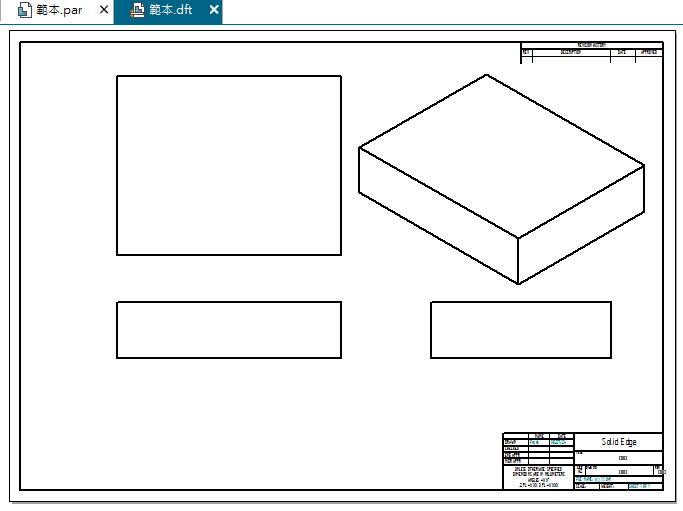

當利用零件家族更換並套用成員，原先匯出的工程圖，顯示會是以原成員的視圖。
正常的作業流程，應是將各別成員進行填充後，再對個別成員的零件進行出圖作業，才會計算對應的特徵及零件性質。

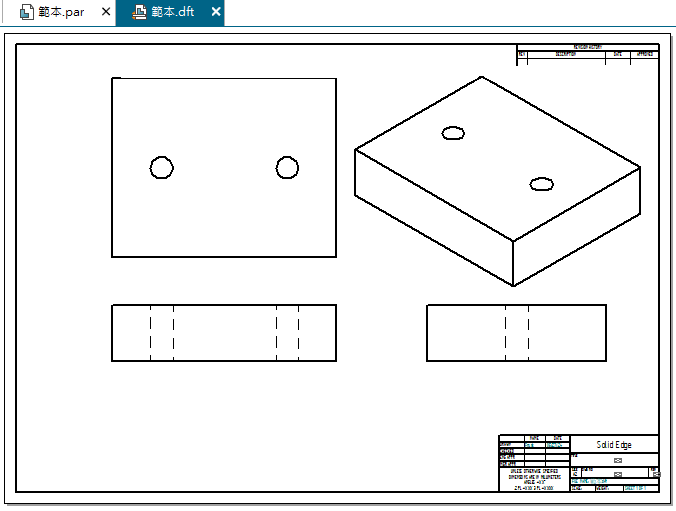

這時欲想即時替換顯示既有的工程圖視圖，則可使用手動更新視圖的方式。

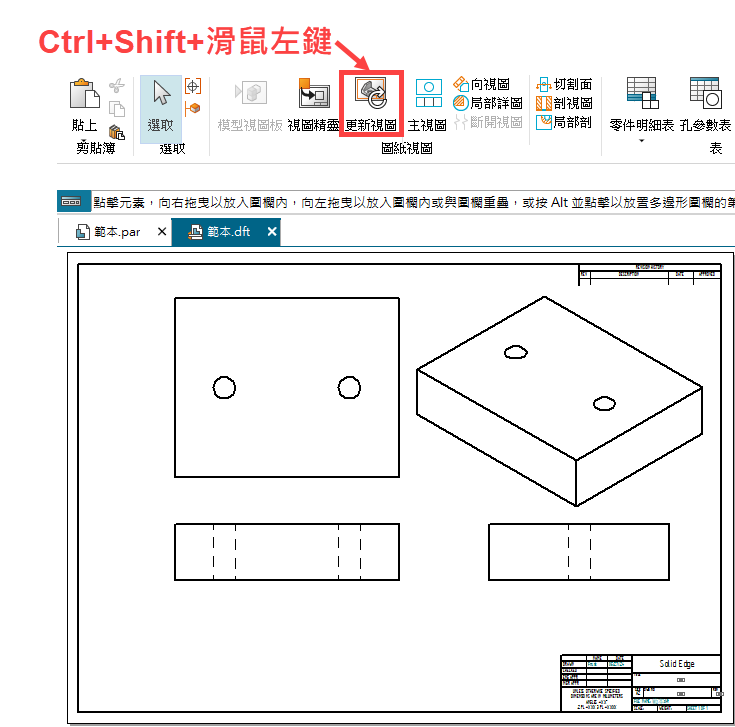

同時按下ctrl + shift並使用滑鼠左鍵點選更新視圖，即可完成視圖的更新。…(完)。
