Solid Edge 零件拉伸_新增體 – 2023/09/08

8
九月
Posted by Monica
Category:
無迴響

Solid Edge 2023順序建模中的「拉伸」，可將新繪製的草圖長出時直接定義為「新增體」，完成多本體。

步驟1 步驟2 補充說明

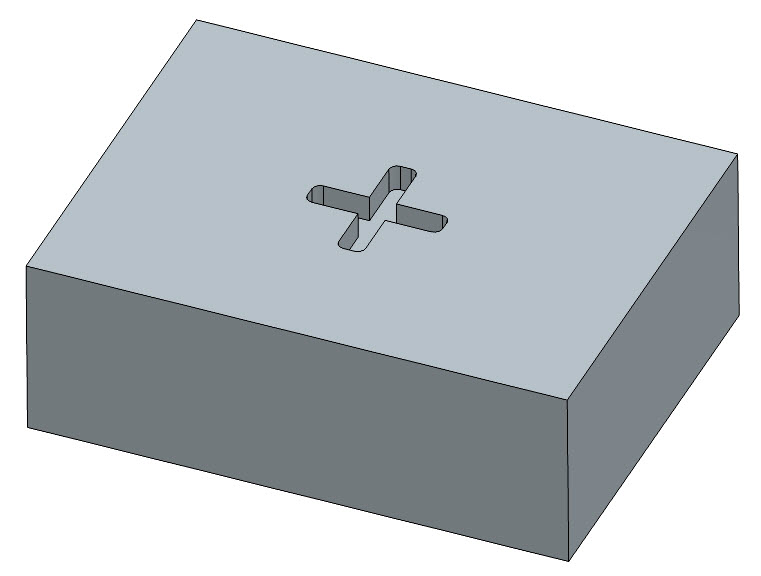

首先繪製一個模型。

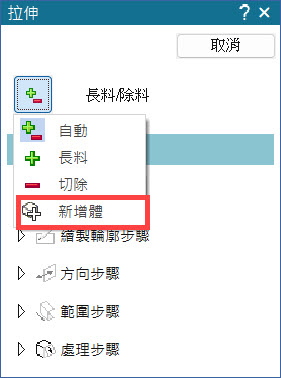

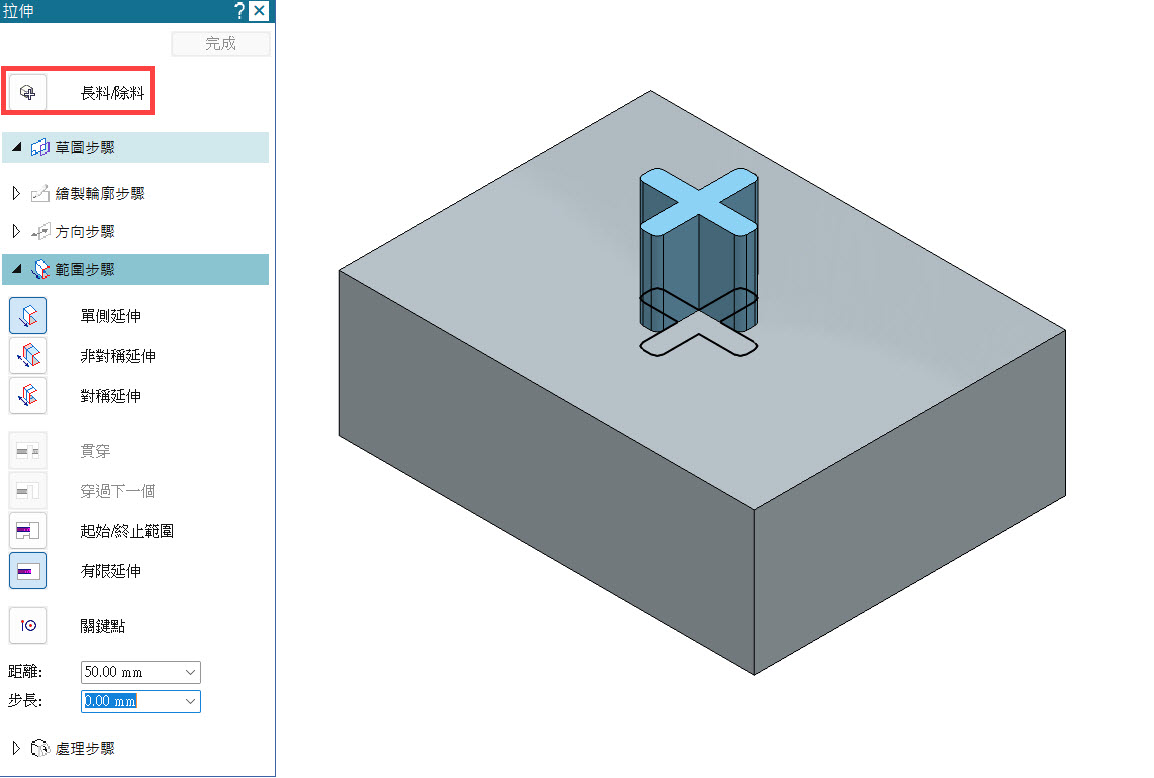

接著至「順序建模」，選擇「拉伸」在「長料/除料」下拉選單中找到新增體，如下圖。

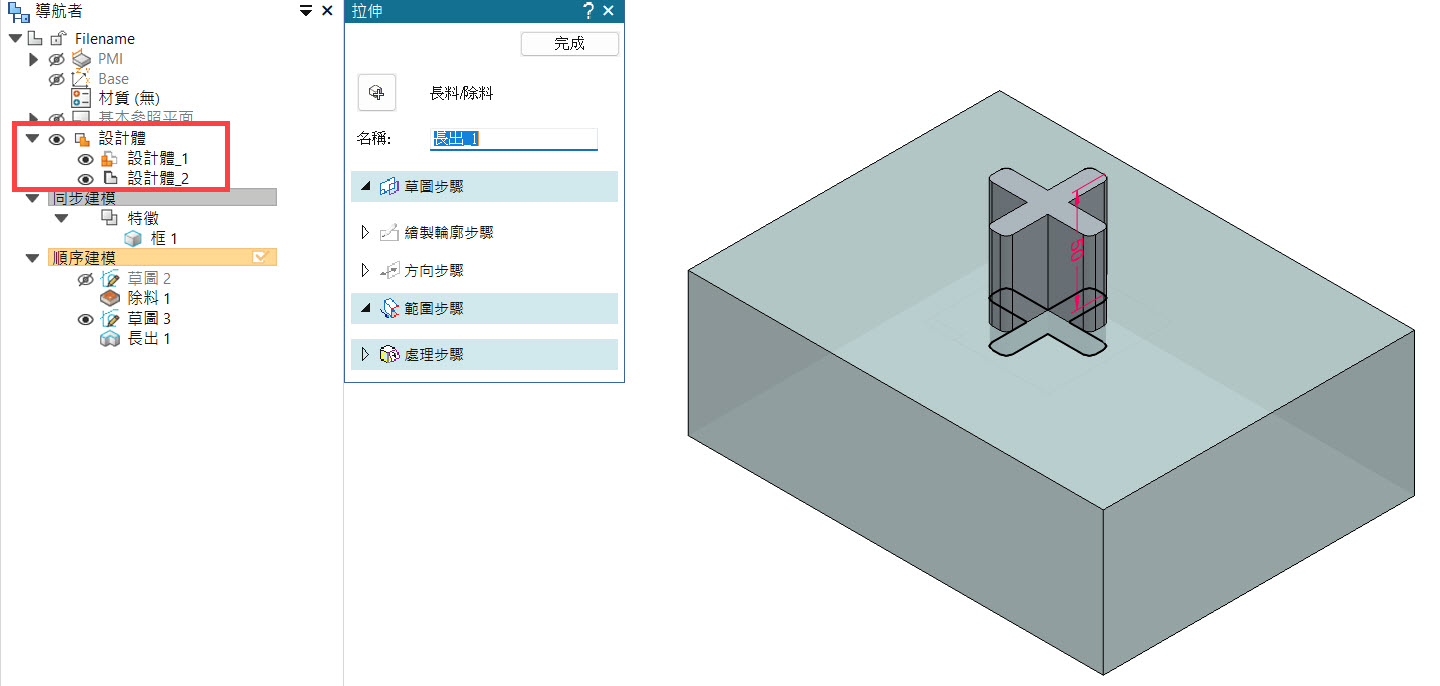

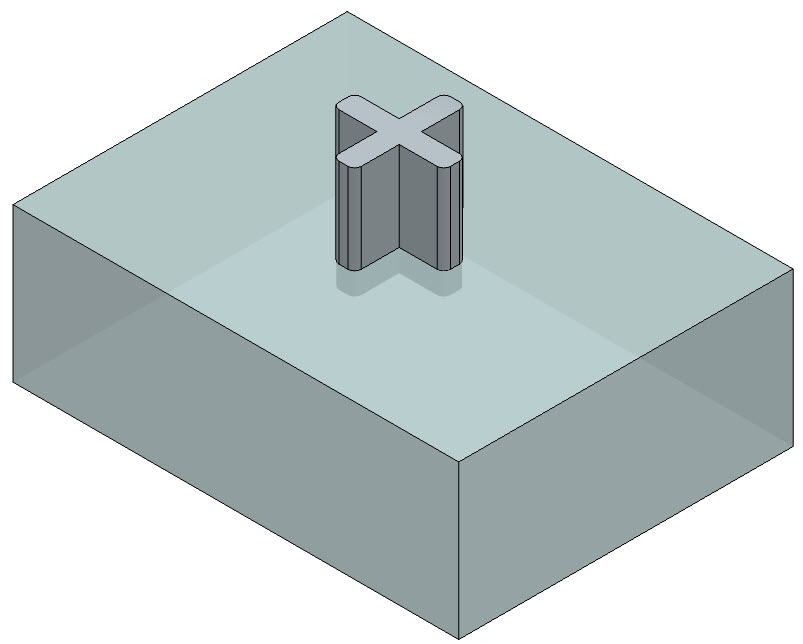

完成後，即可得到2個設計體，完成多本體建立。…(完成)
※先前版本，必須選擇新增體後，再做長料。



向珊融 Sandy Siang
