Solid Edge 零件明細表隱藏部分階層 – 2019/10/24

十月

Posted by Monica

Category:

我們知道在零件明細表的【性質】→【清單控制】，可以選擇顯示【頂級清單(總組立件+次組立件) 】或者【詳細清單(所有零件) 】(圖一)，但是如果希望僅顯示至某一階層即可(圖二)，則可以依照以下方式做設定。

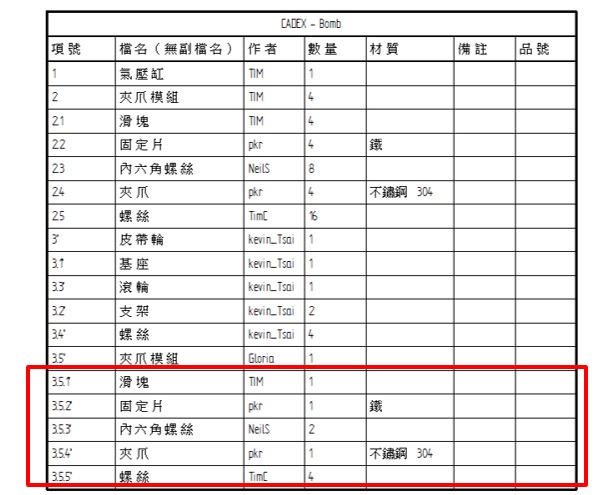

詳細清單(所有零件)

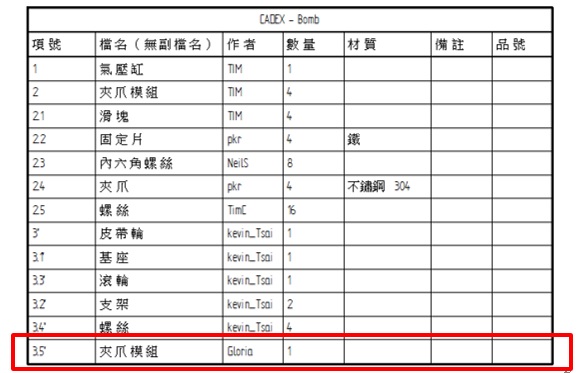

隱藏部分階層

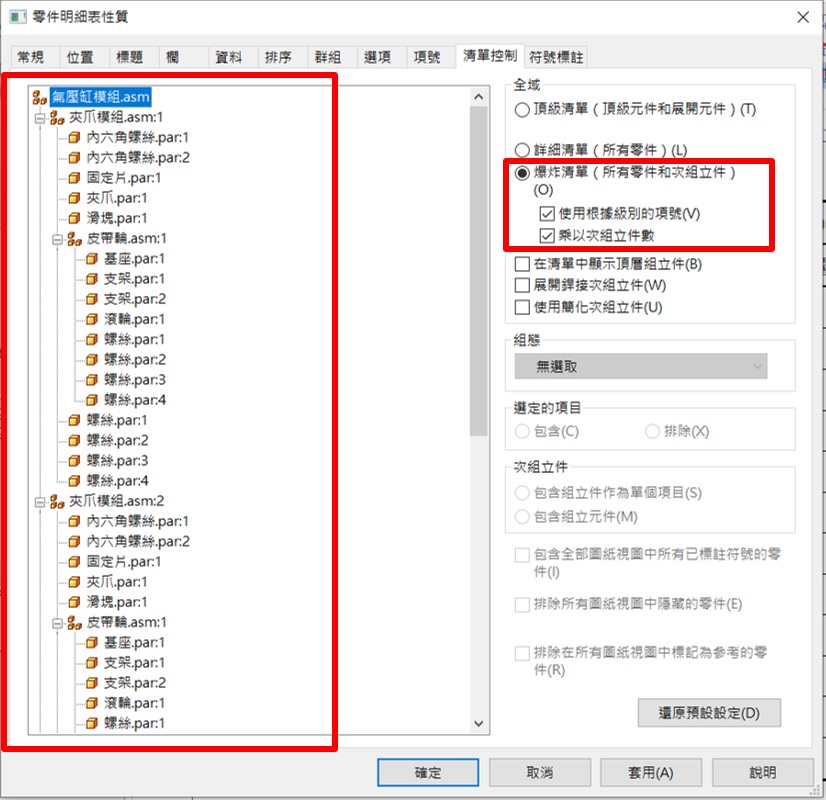

進入【零件明細表性質】 → 【清單控制】選擇【爆炸清單】，左方零件明細內容即會展開。

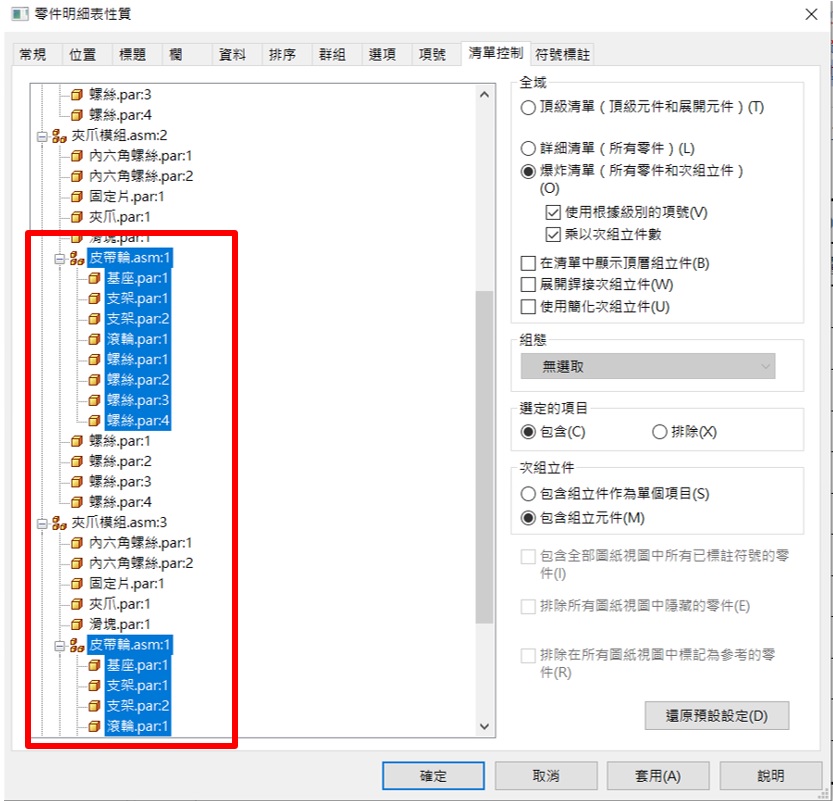

接著按住【Ctrl+滑鼠左鍵】複選不需要顯示的階層。

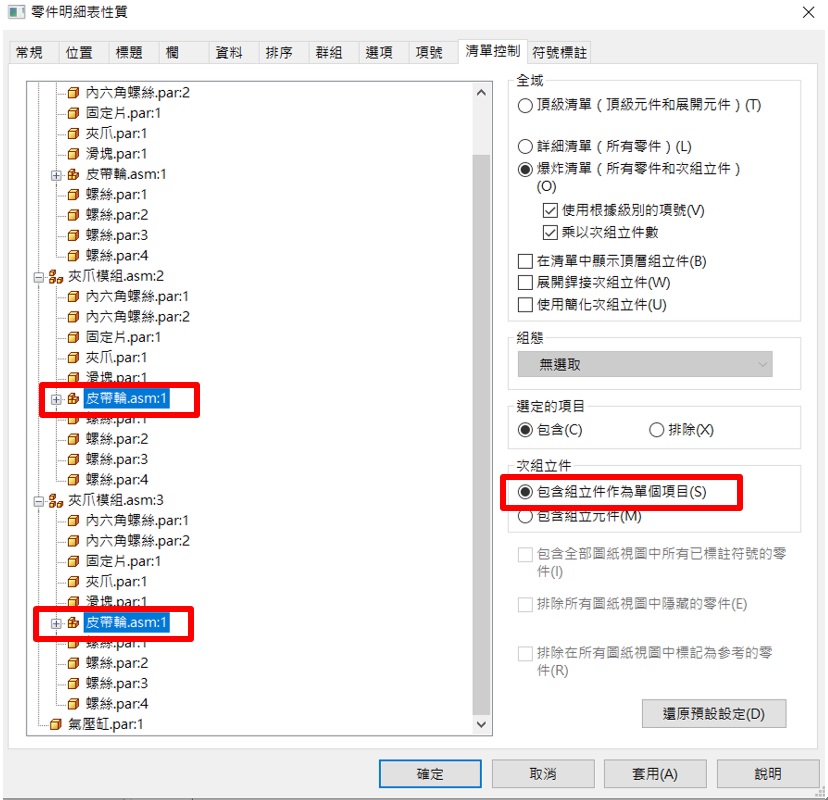

將【包含組立元件】改為【包含組立件作為單個項目】，可發現左方複選到的階層已經隱藏了，再點選【套用】、【確定】，完成此設定。 ..(完成)

廖芳儀 Carrie
