Solid Edge – 零件明細表隱藏零件後重新排序 – 2021/07/30

七月

Posted by Monica

Category:

Solid Edge工程圖建立組立件圖紙視圖，加入零件明細表時，如何排除不須顯示的零組件?

請參考以下作法：

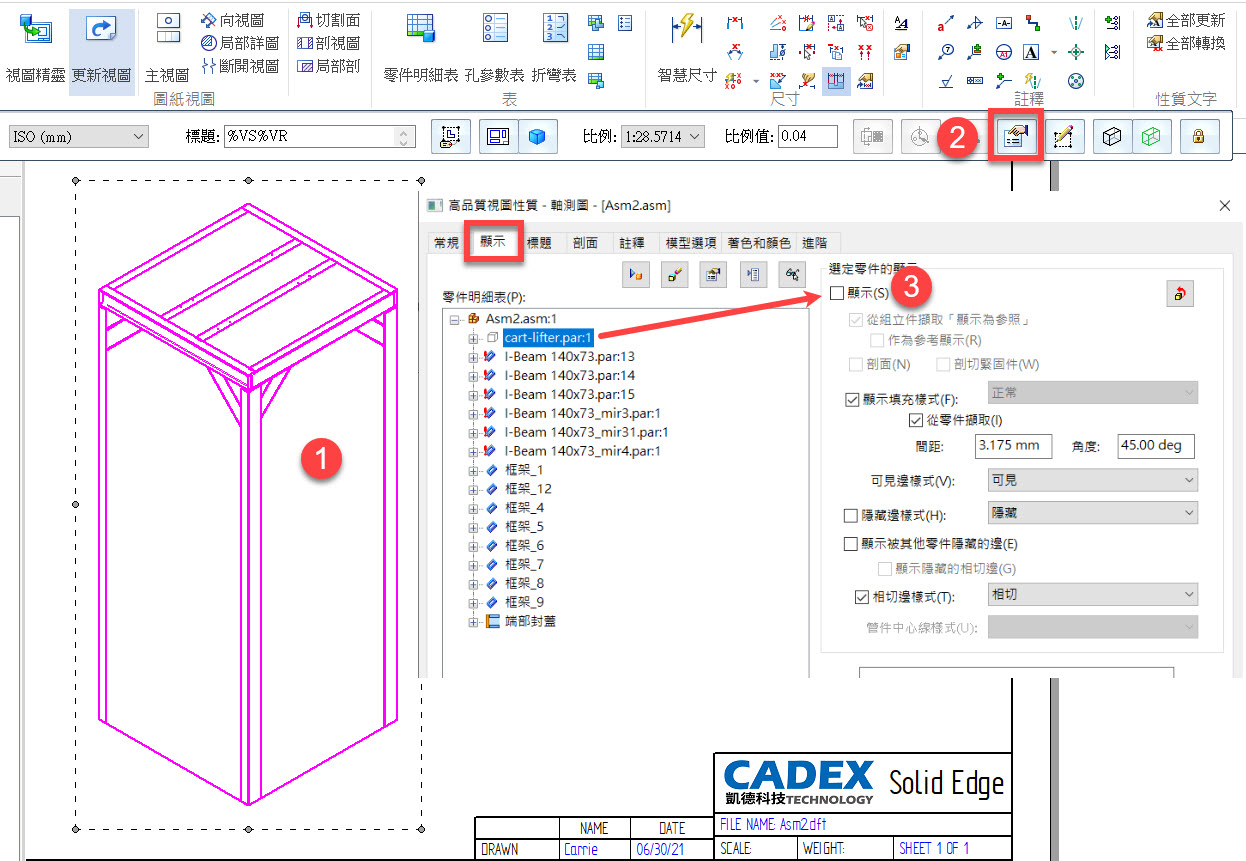

點選視圖 →【性質】，切換至【顯示】，點選欲隱藏的零件，將顯示取消勾選後套用。

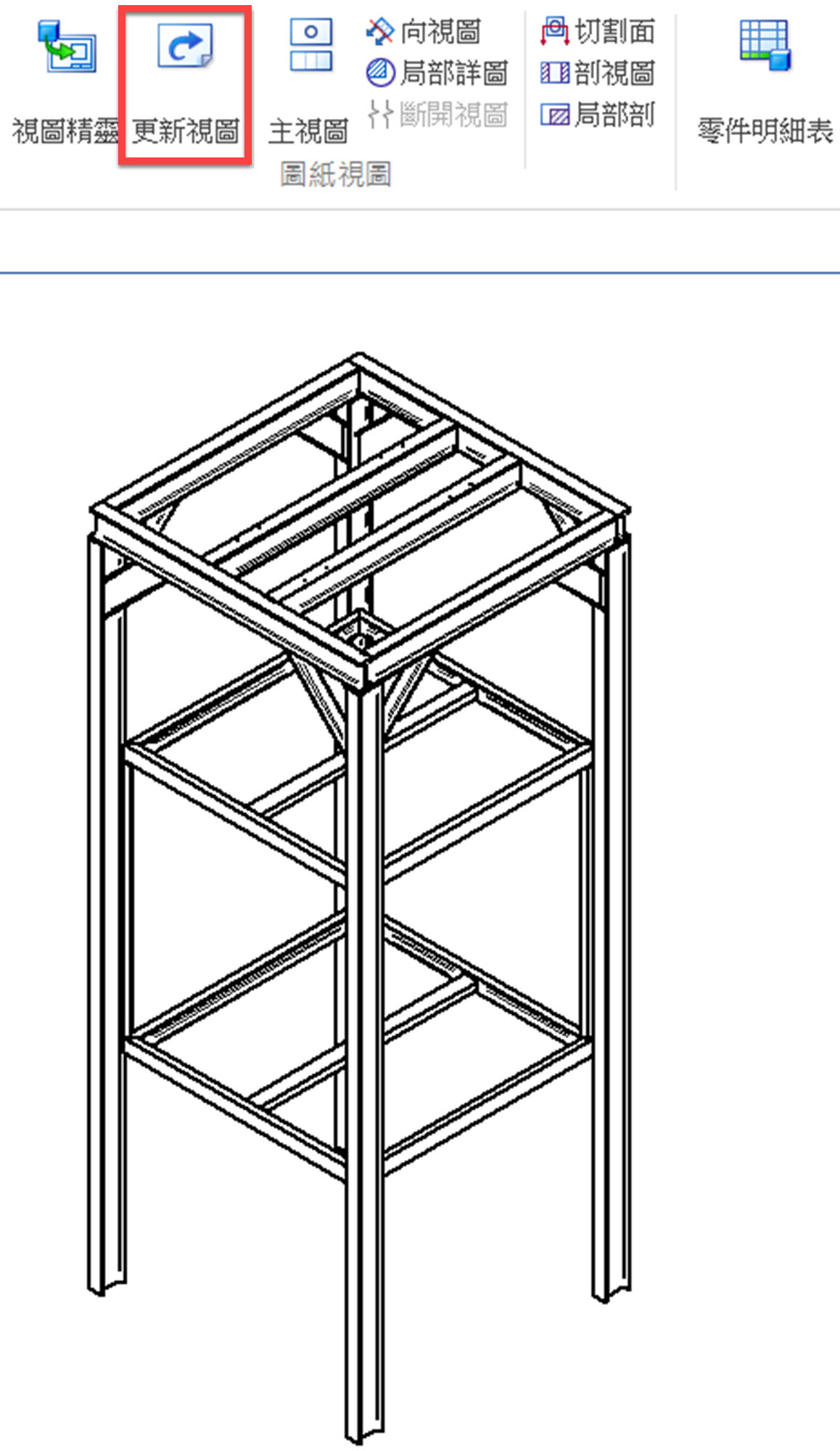

點選【更新視圖】即可套用更新。

接下來帶入零件明細表後會發現隱藏的零件仍在明細表中顯示，並出現零件號球遺失的標記。

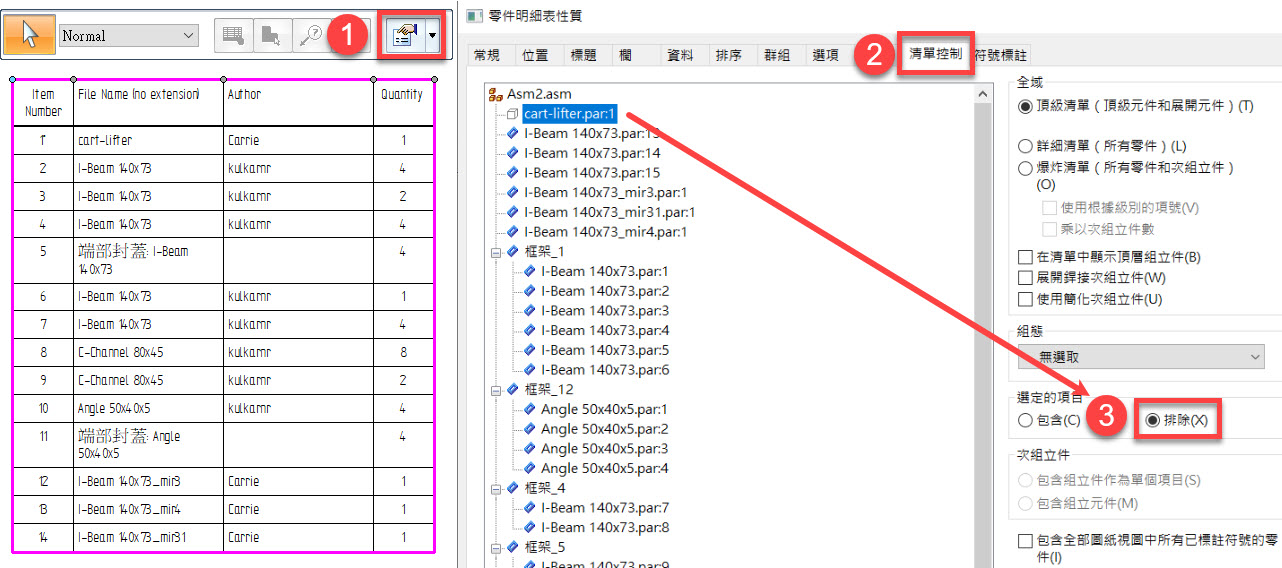

點選明細表外框 →【性質】，切換至【清單控制】，點選欲隱藏的零件 →【排除】。

這時的項號尚未重新排序。

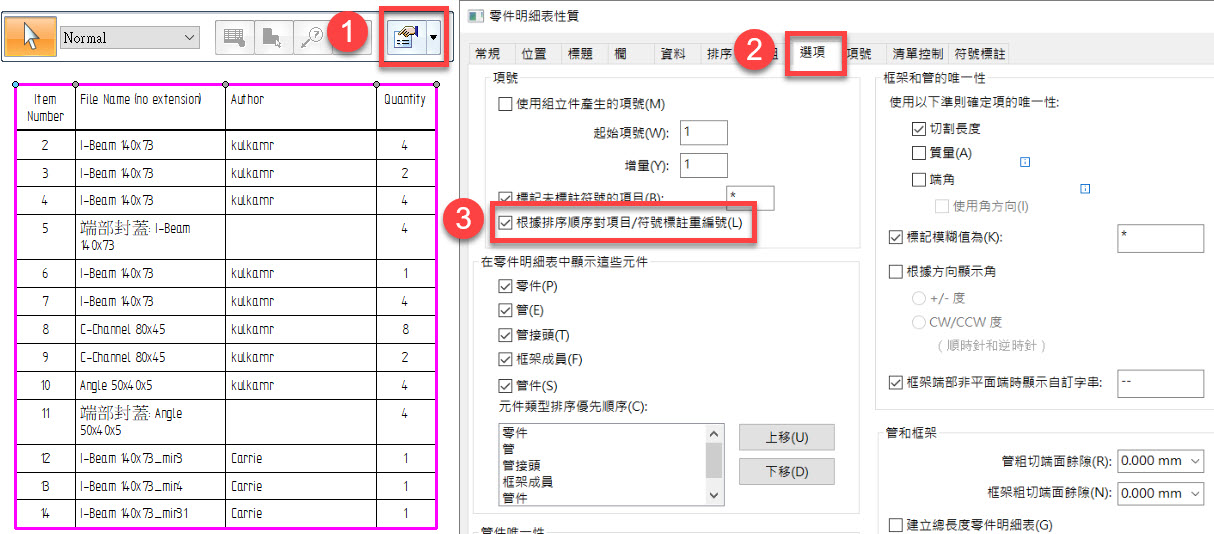

重新回到【零件明細表性質】→ 切換至【選項】，將【根據排序順序對項目/符號標註重編號】勾選後套用。

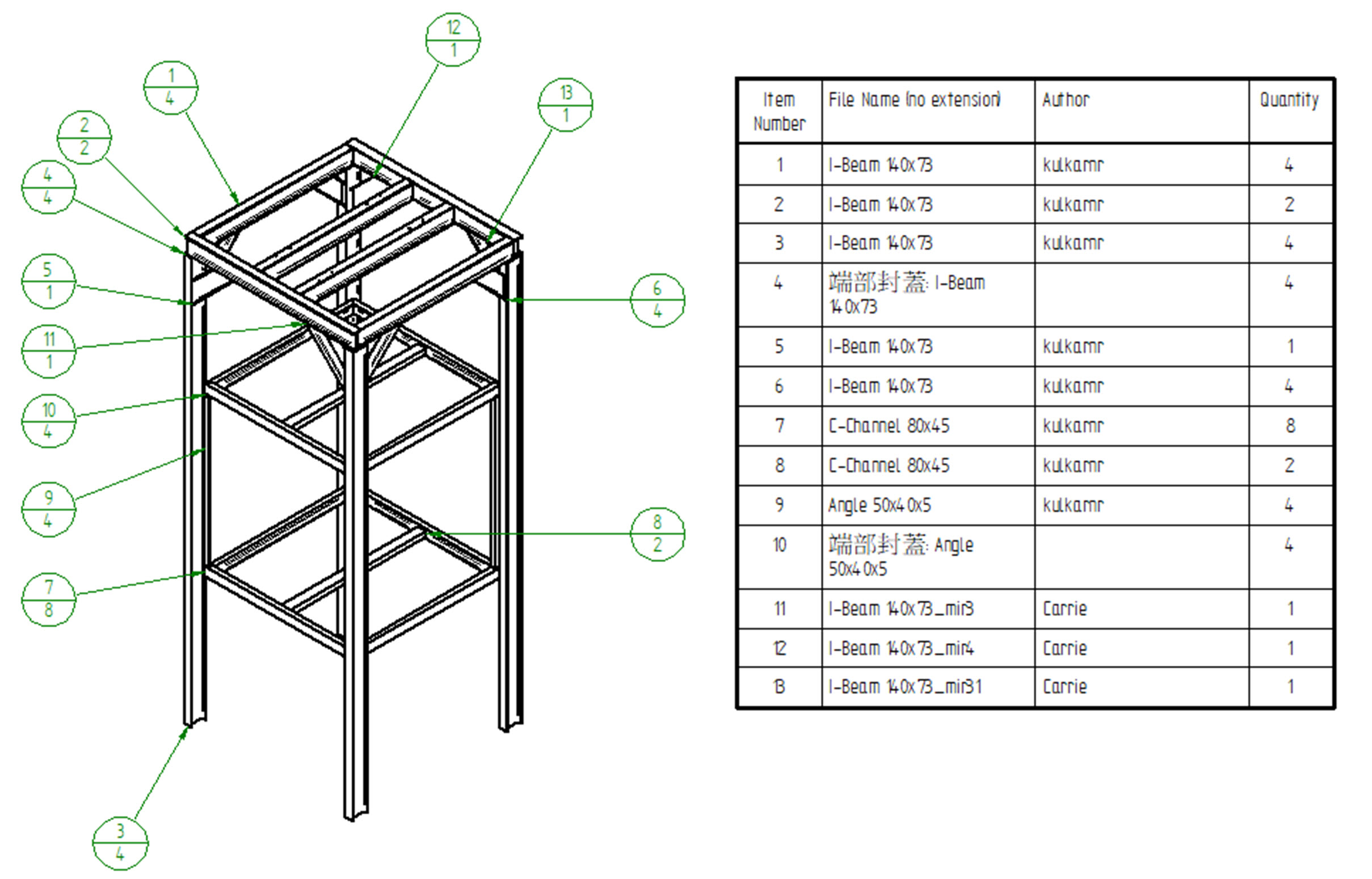

完成。

廖芳儀 Carrie
