Solid Edge 零件號球排序設定 – 2021/06/04

六月

Posted by Monica

Category:

在Solid Edge工程圖內建立「零件號球」時，可以透過「零件明細表」內的「性質」設定修改號球排序方式。

選擇【零件明細表】並點選視圖，進入【性質】。

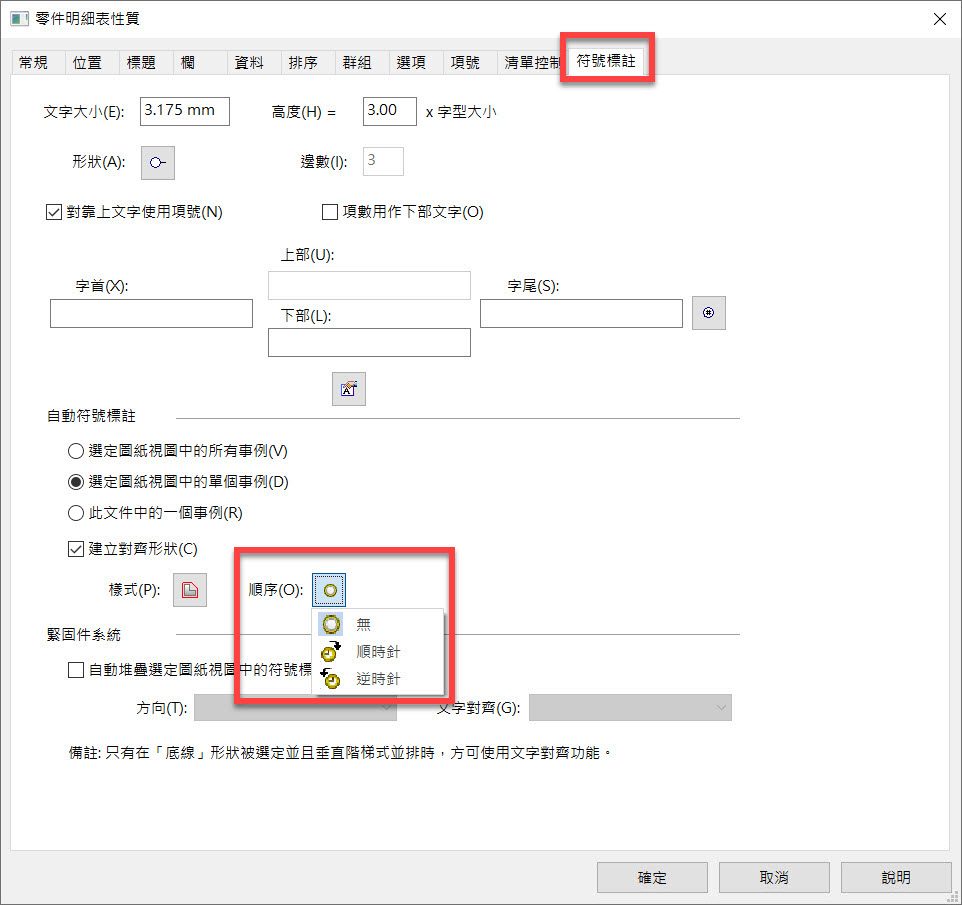

在【符號標註】頁籤內找到【順序】，選擇順時針或逆時針的排序方式。

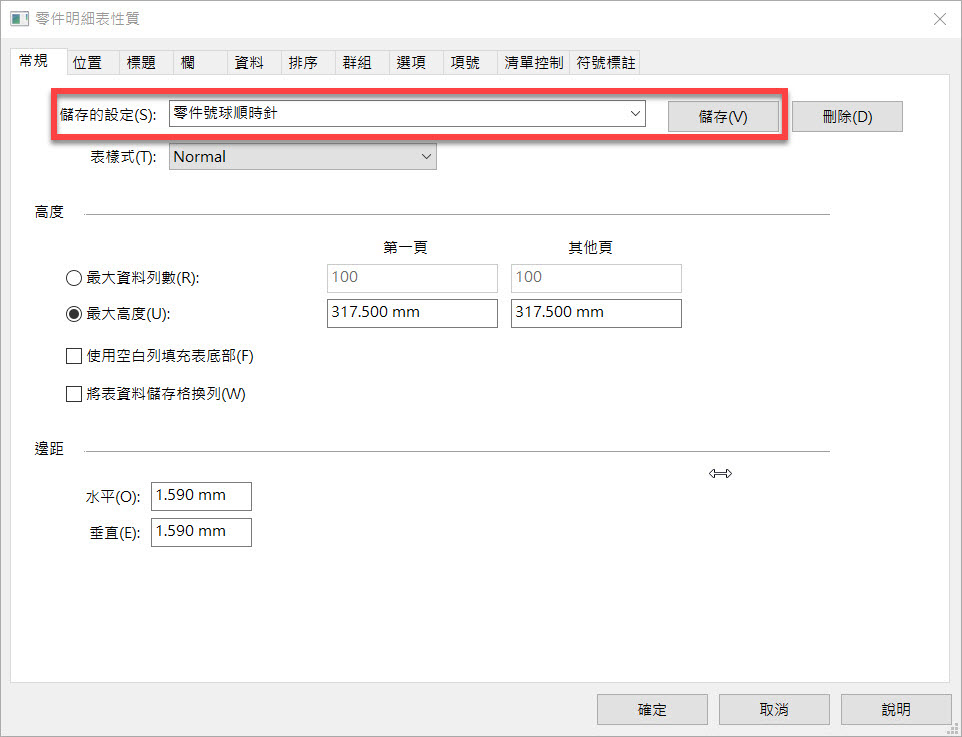

設定完畢後可以先至【常規】→【儲存的設定】做儲存，以便再次使用時不需重新調整。

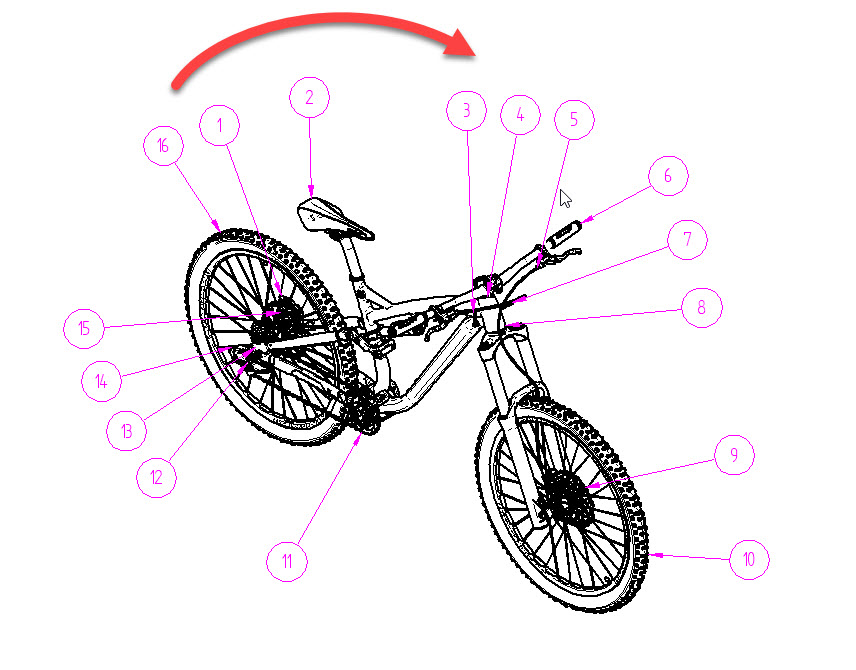

確定完成並放置零件明細表後，零件號球即按照設定做排序。

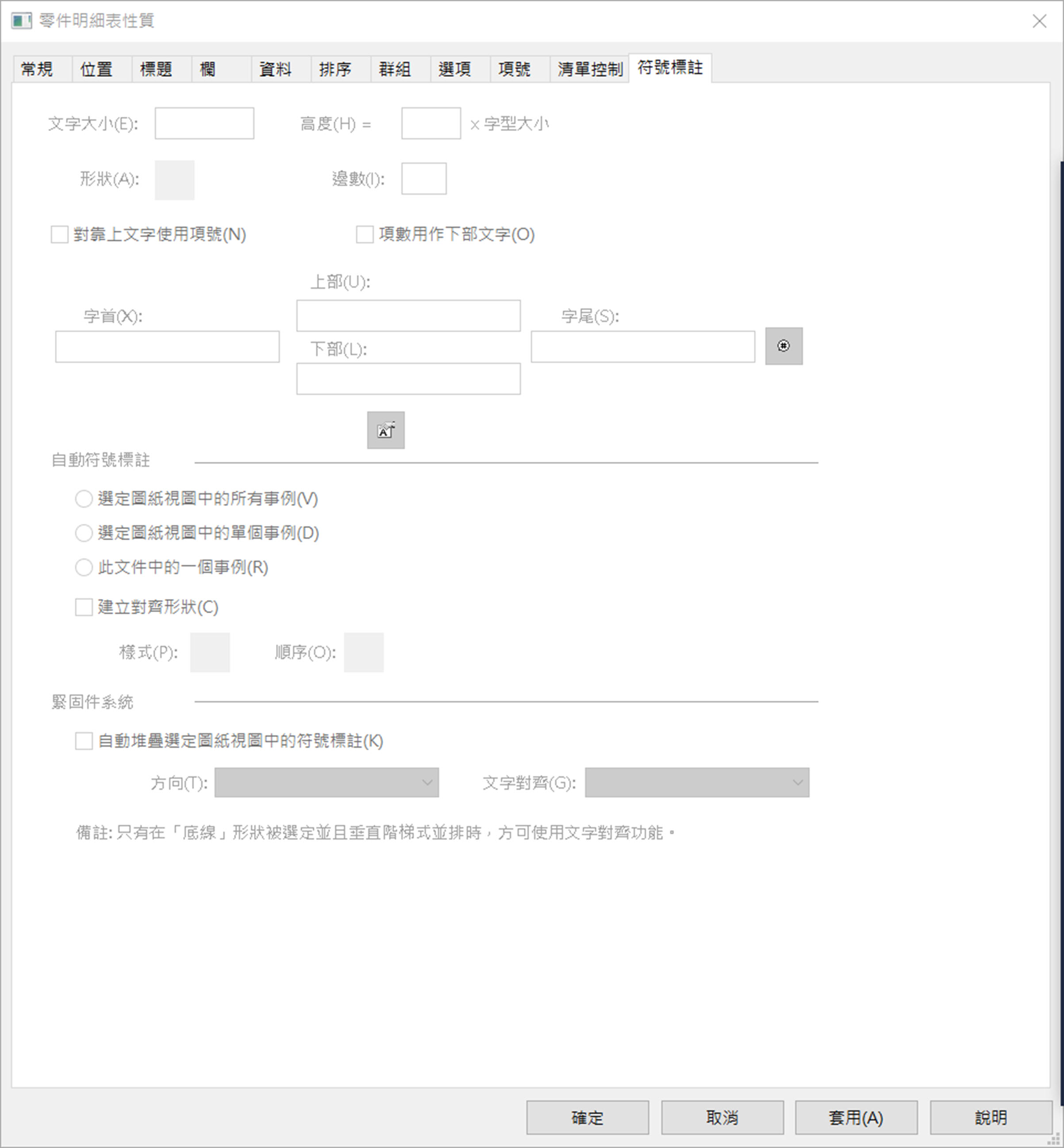

需注意的是修改排序需在放置零件明細表”之前”修改完畢，已經完成的零件明細表是無法再次進入性質修改的(呈現反灰無法設定)。...(完成)。

廖芳儀 Carrie
