Solid Edge 零件設計：薄殼特徵之「非同一厚度」應用 – 2026/03/20

三月

Posted by Monica

Category:

在 3D 模型設計中，「薄殼」是相當常用的特徵。

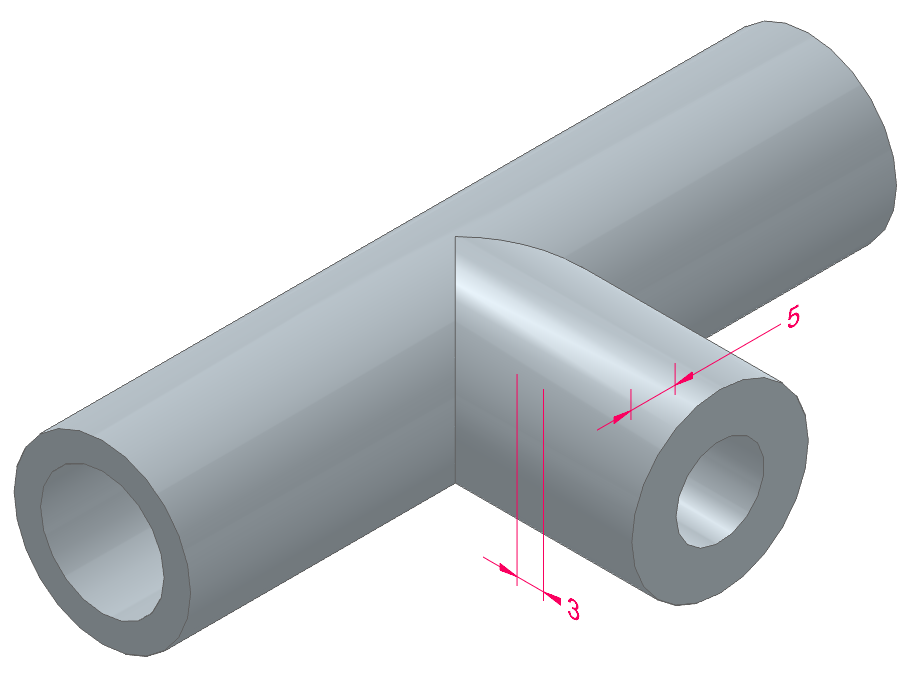

當單一零件需要呈現多種壁厚時，只需透過「薄殼」指令中的「非同一厚度」選項即可輕鬆完成設定。

具體操作步驟請參考以下說明：

1 2 3

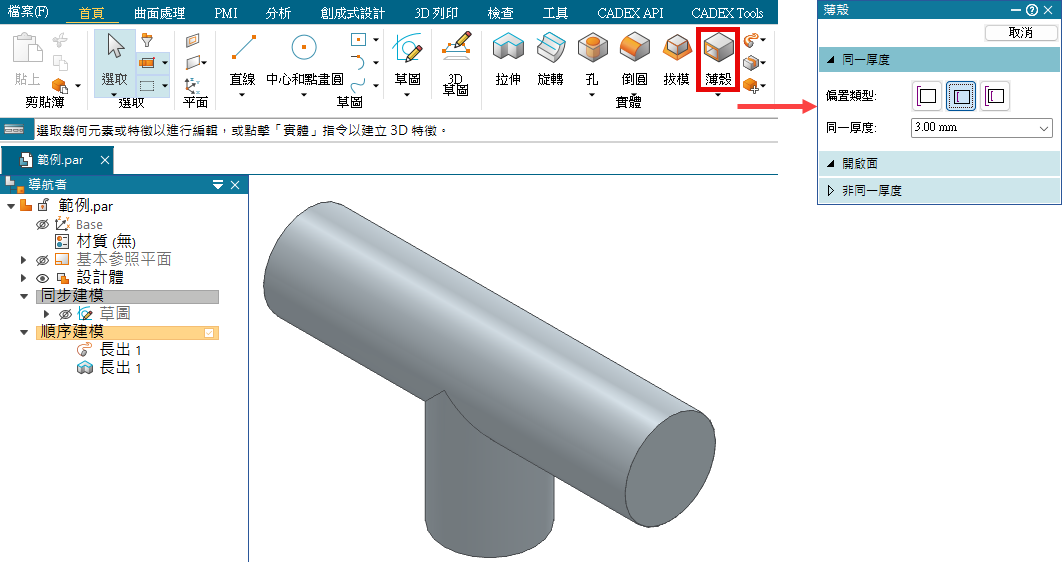

點選【首頁】→【實體群組】→【薄殼】指令，接著在「同一厚度」選項中，先確認厚度數值與偏置類型。

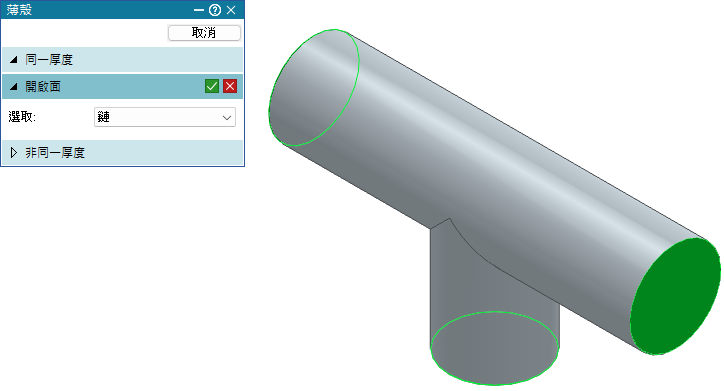

在「開啟面」步驟，選擇要薄殼的開放面。

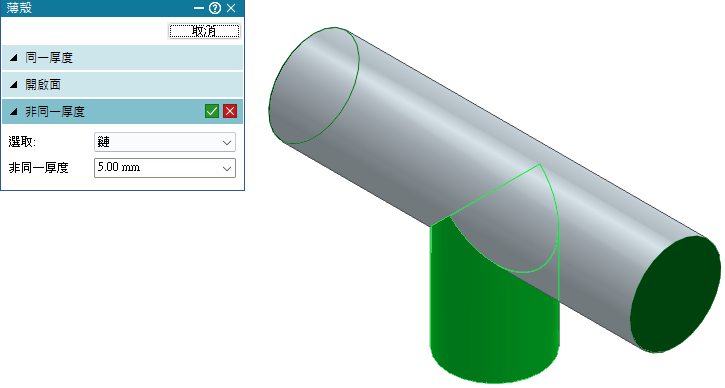

在「非同一厚度」步驟，選擇需要不同肉厚的特徵，接著，在視窗輸入「厚度數值」與「偏置類型」。…(完成)

※註：此功能僅能於「順序建模」環境中使用。

吳習 Frank Wu
