Solid Edge 零件貼花 – 2021/12/17

十二月

Posted by Monica

Category:

在Solid Edge中, 使用「貼花」指令，就可以將圖片插入所選的 “平面" 或 “曲面" 上。

詳細作法請依下述步驟進行：

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

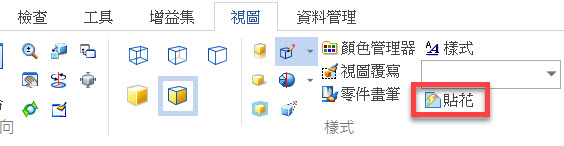

將零件過渡到 "順序建模" 後，選擇【視圖】→【貼花】。

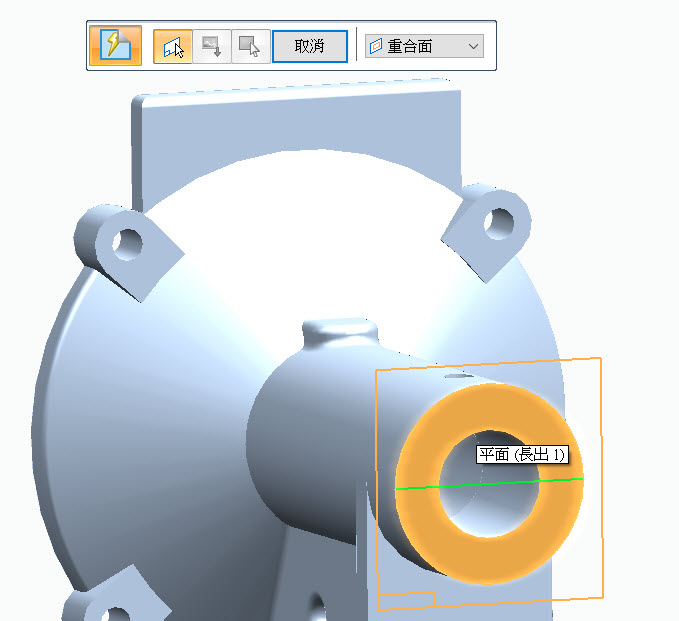

選擇重合面進入草圖環境。

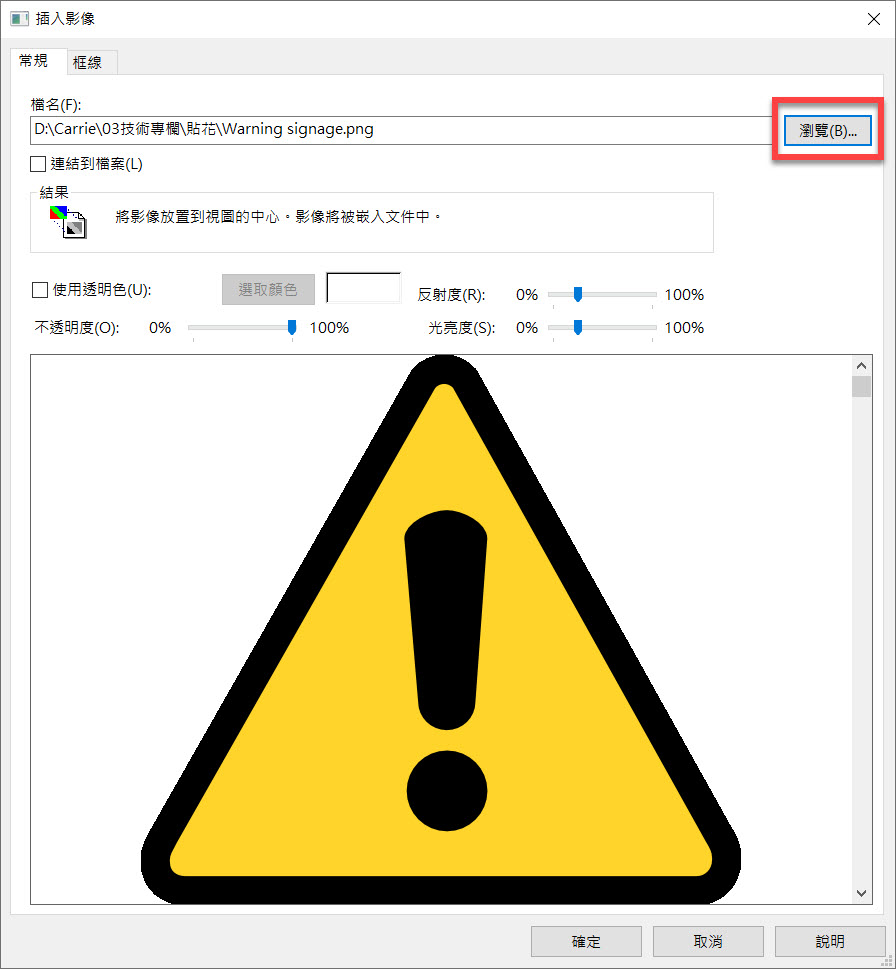

瀏覽圖片後按【確定】。

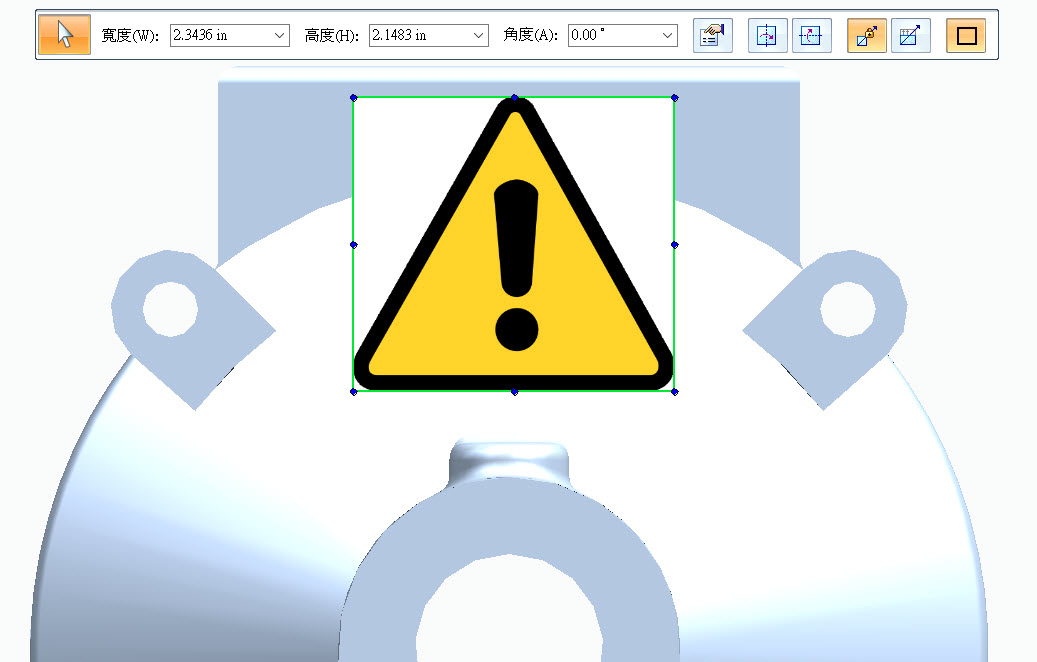

移動至需貼花位置後即可結束草圖。

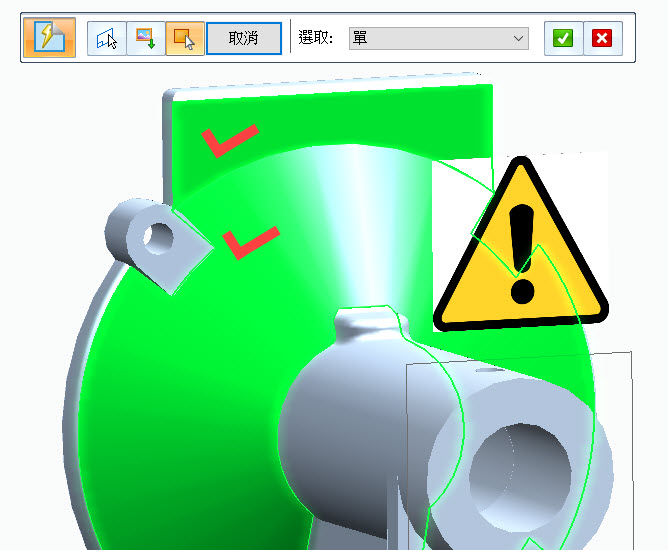

選擇要放置貼花的面(可複選)後點選確定。

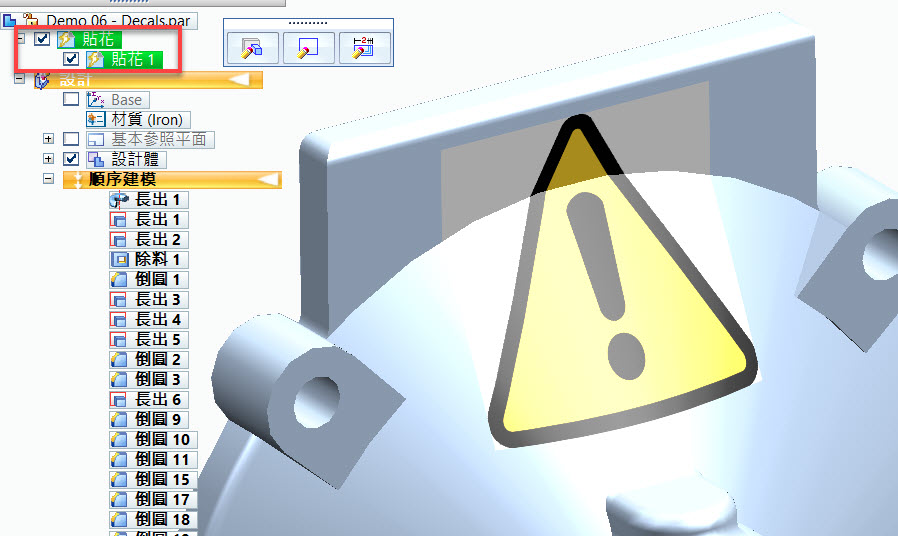

完成貼花指令後，會記錄在導航者內，可由此做【隱藏】【顯示】切換、及內容編輯。...(完成)
