Solid Edge 零件轉出中繼檔時，使用不同座標系作為原點 – 2021/02/19

二月

Posted by Monica

Category:

當“零件"轉出“中繼檔"時，如果需要使用不同的“座標系"作為轉出後的原點座標，但又不想變動原圖檔的原點座標時，這時我們可以先在零件設定好新的座標系，再利用組立件的符合座標系來匹配到組立件的原點座標，最後再由組立件的環境下去轉出中繼檔，即可使用新的座標系作為中繼檔的原點座標。

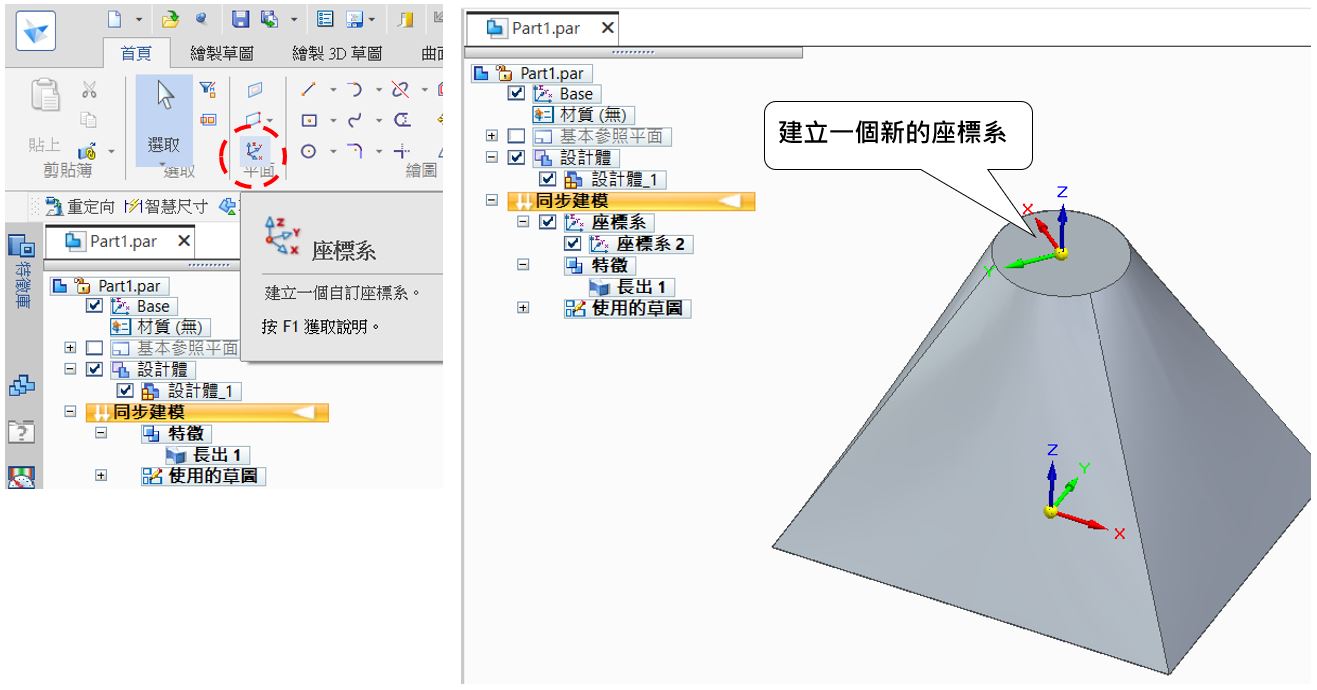

首先點擊「座標系」，建立一個新的座標系。

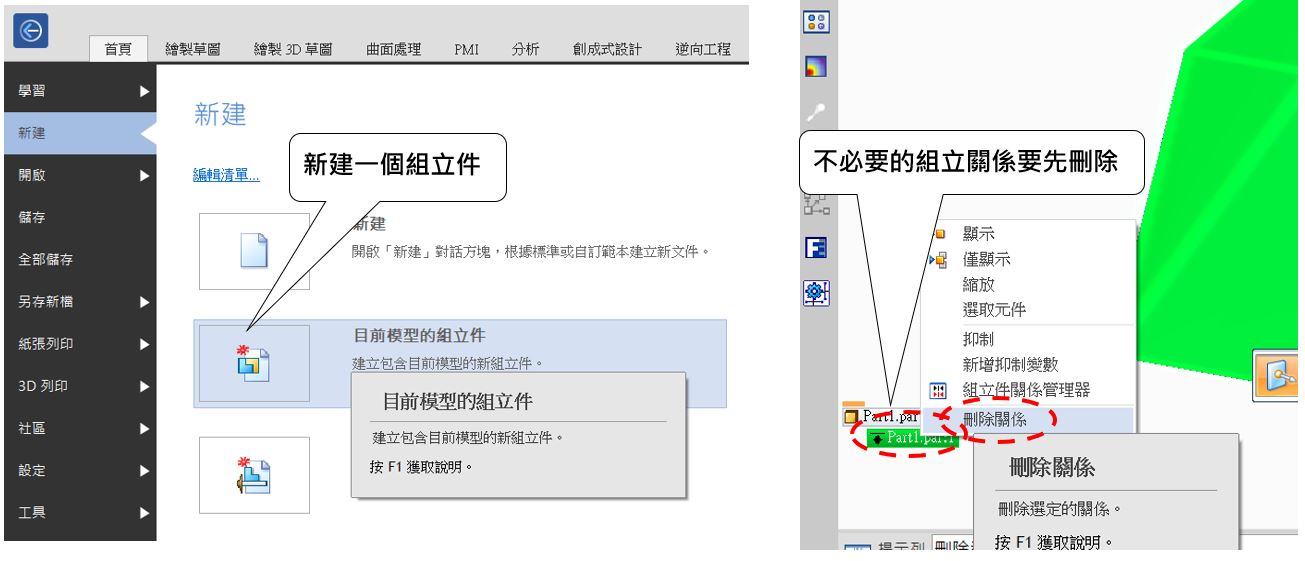

新建一個組立件，並將不必要的組立關係刪除。

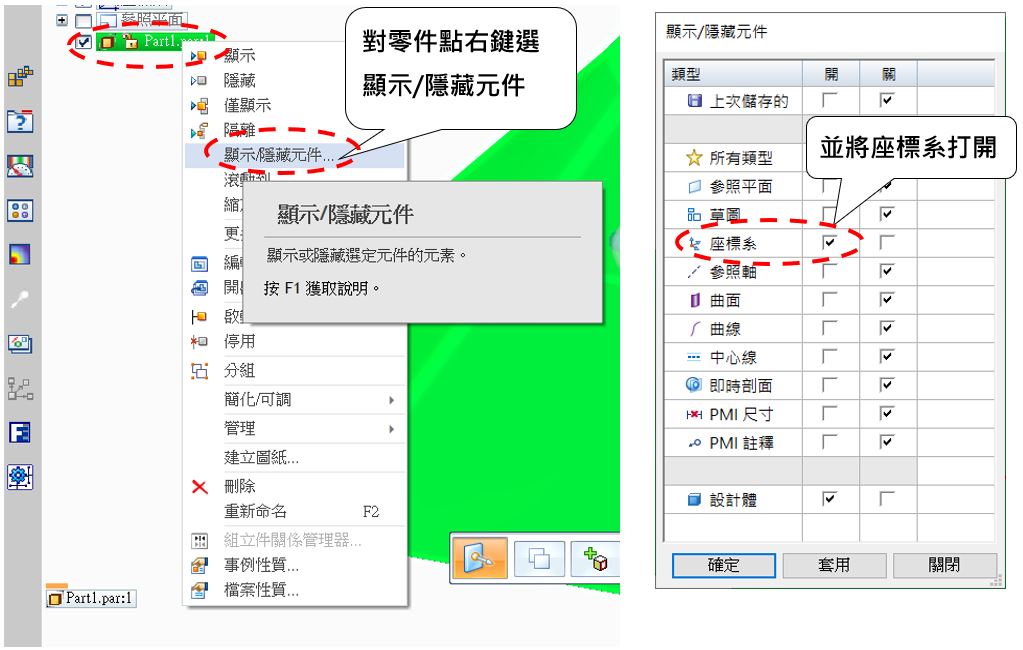

對零件點 "右鍵" 選顯示/隱藏元件，將座標系選項打開。

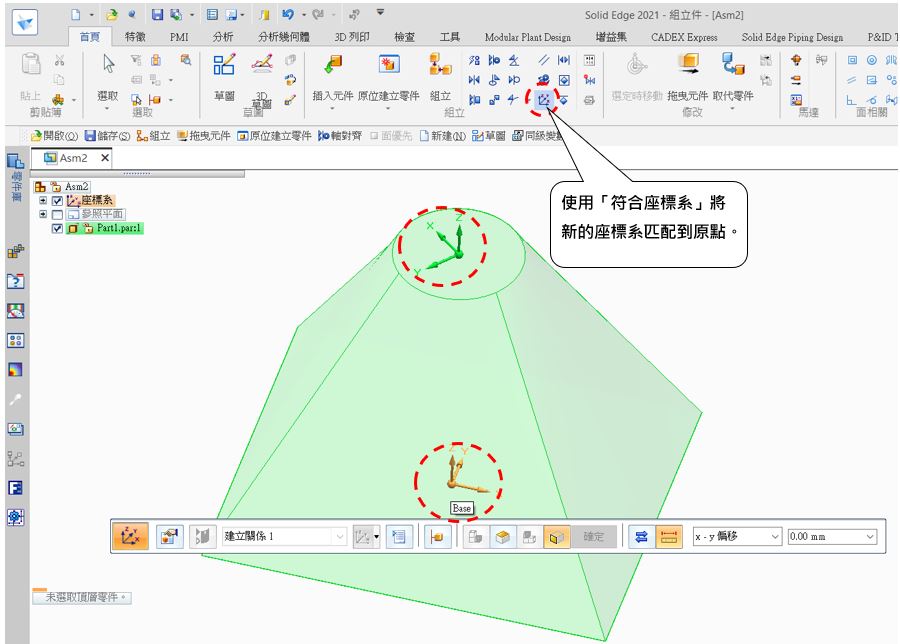

使用「符合座標系」將新的座標系匹配到組立件的原點。

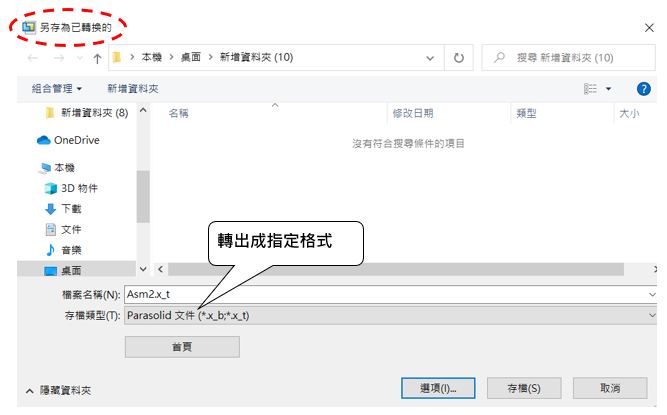

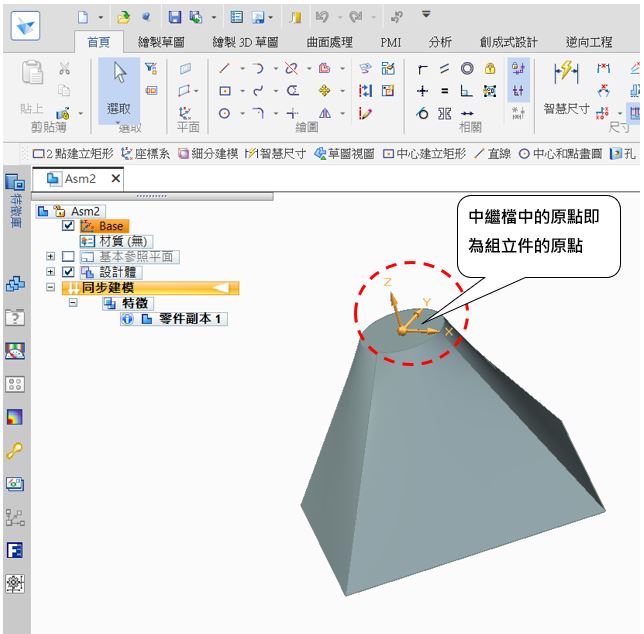

轉出成指定格式，這時中繼檔中的原點即為組立件的原點。

許宏安 Angelo Hsu
