Solid Edge 零件鏡射成多實體 – 2021/02/26

二月

Posted by Monica

Category:

在繪製零件時，對於“對稱“的物件，最常使用的方式是將原本的物件「鏡射」成為另一個物件。

在Solid Edge “零件“的環境中使用此方式，雖然畫面中看起來是“兩個物件“沒錯，但對於軟體來說它還是一個零件，此時，如需要將其獨立開來，可按照下列步驟操作。

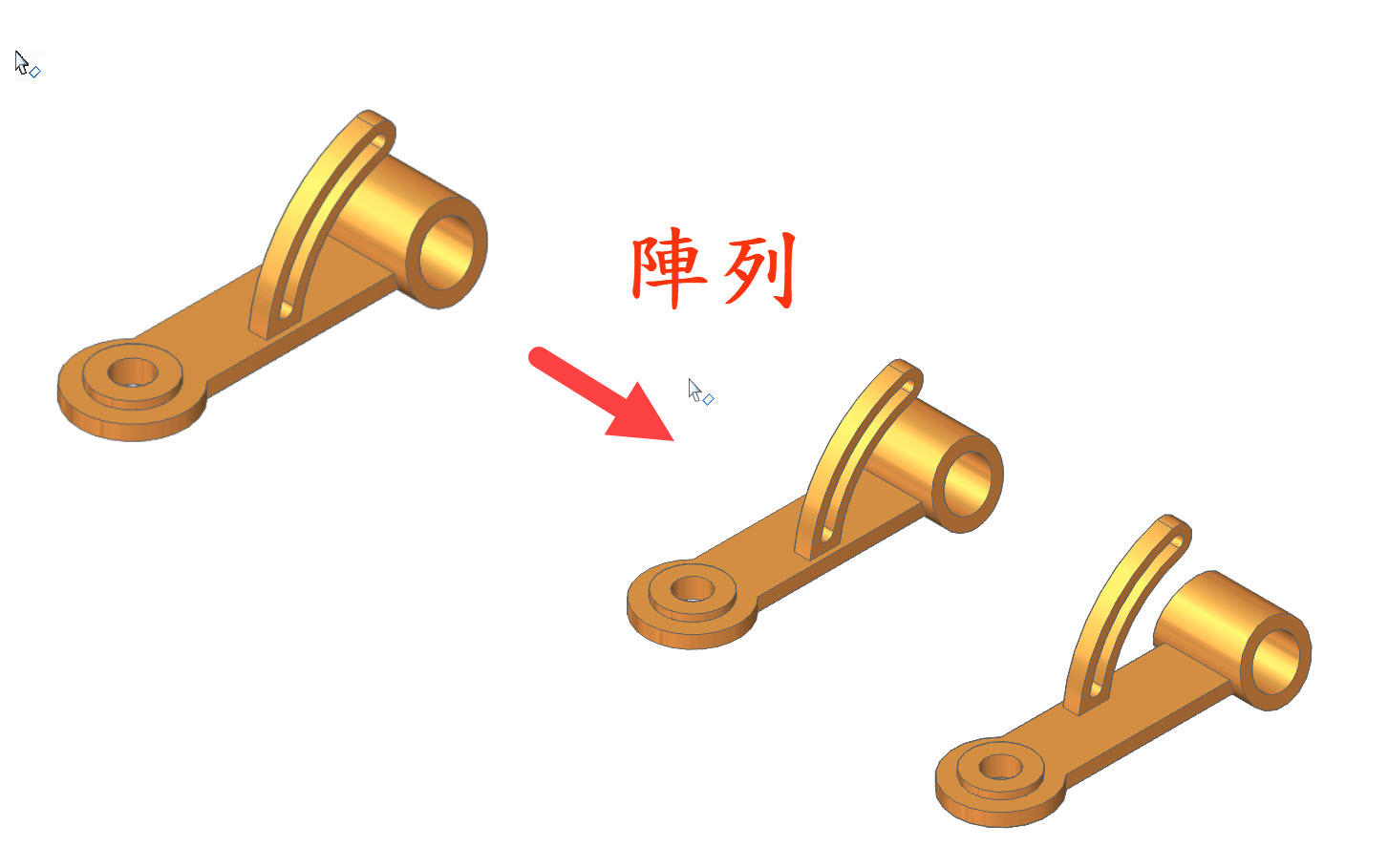

直接使用「鏡射」指令。

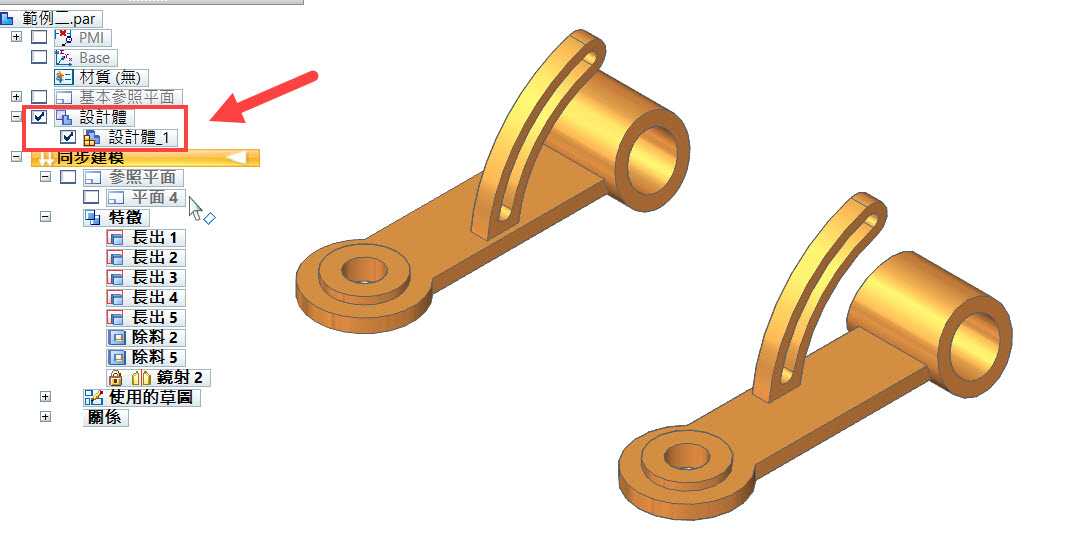

雖然畫面中看起來是”兩個”零件沒錯，但是對於軟體而言還是屬於同一個零件體(設計體)。

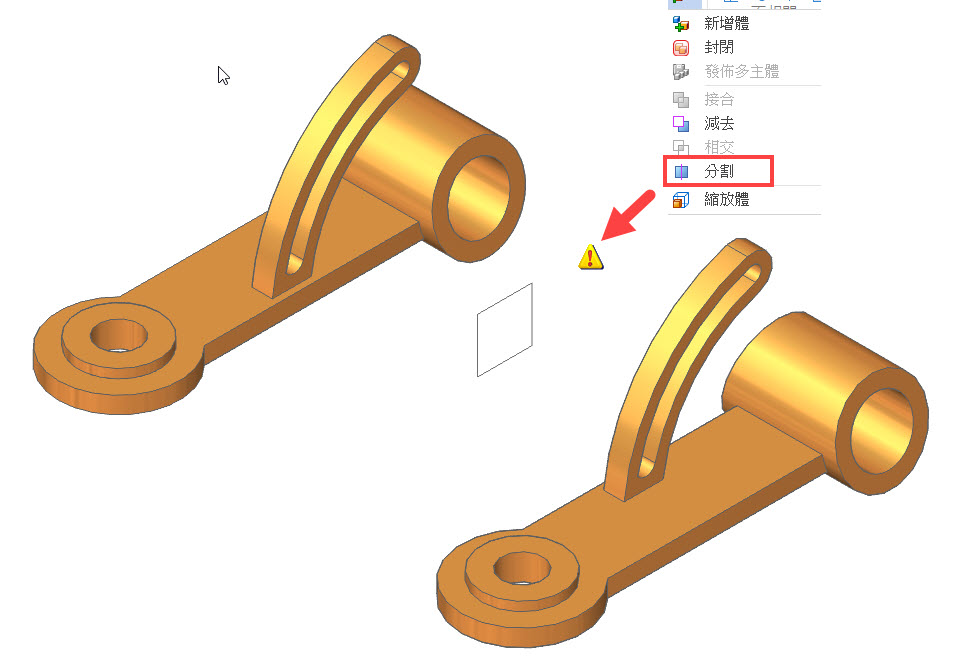

即便用「分割」的方式切離，但由於兩個物件並沒有接觸，因此也無法分割。

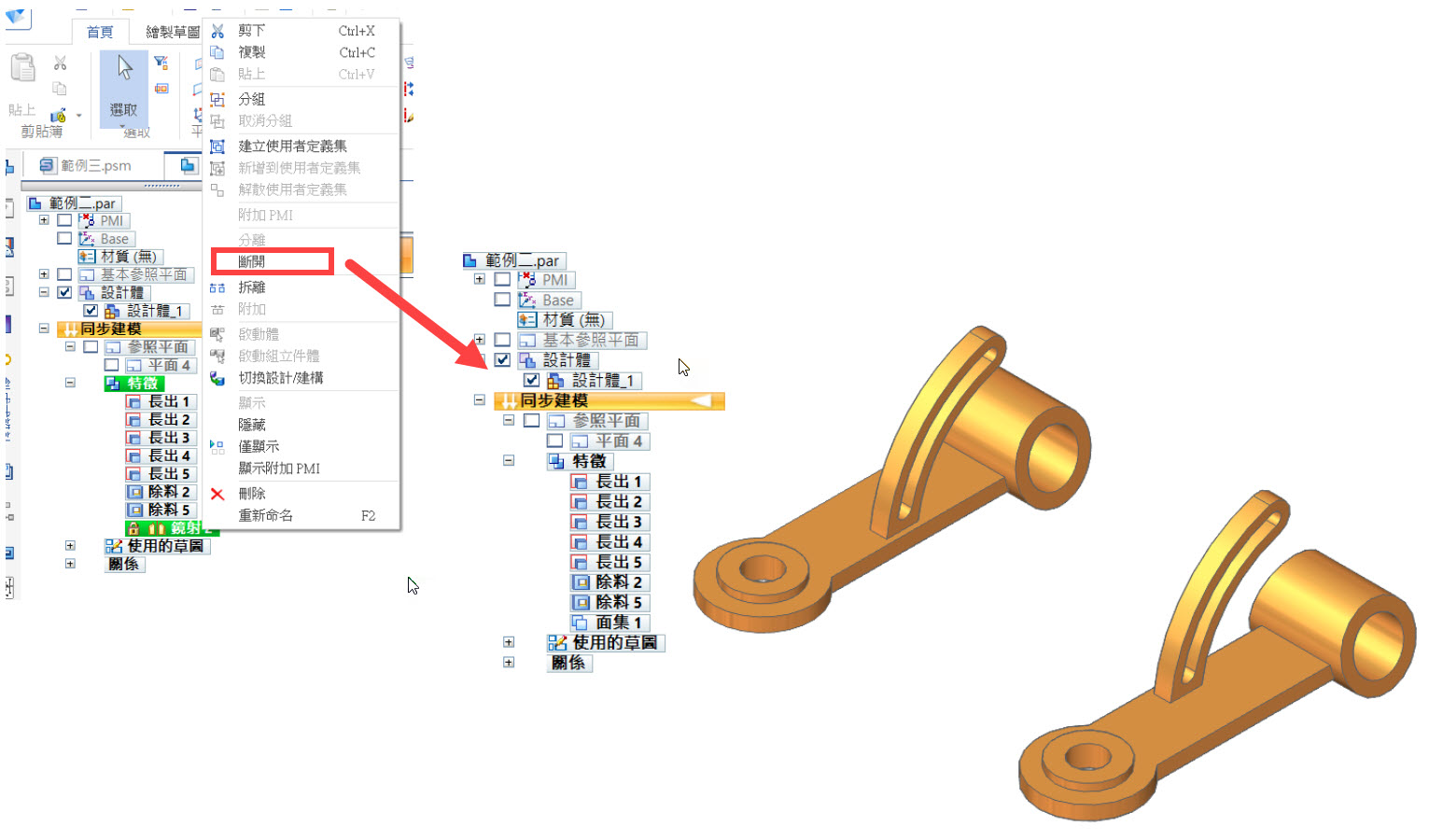

換個方式，將「鏡射」指令斷開連結，此時可以發現對於軟體而言還是屬於同一個零件體(設計體)。

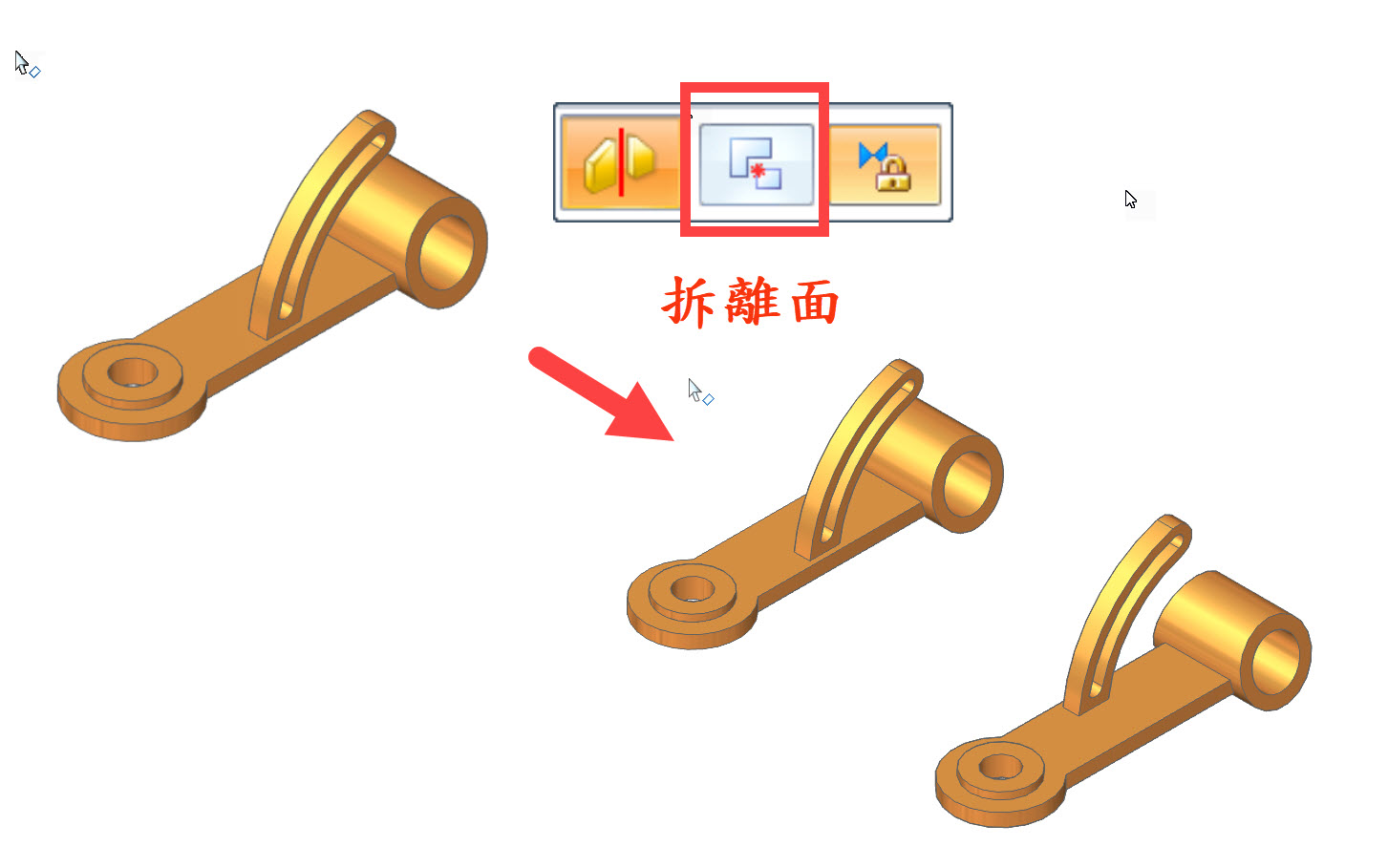

要避免此情況發生很簡單，在步驟1進行「鏡射」指令的時候，指令條中將「拆離面」選項啟動即可。

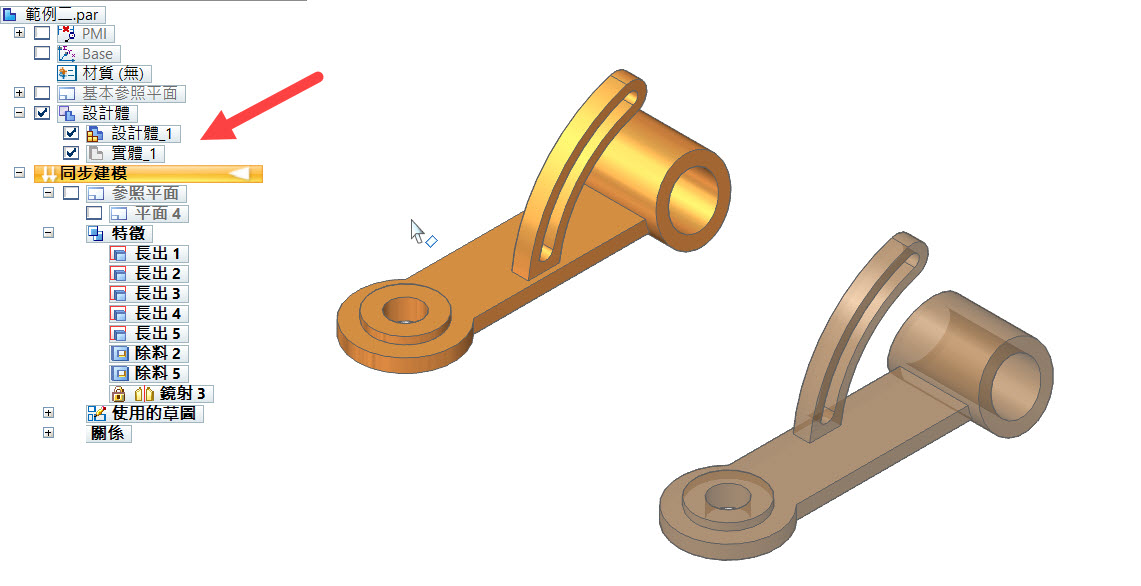

可在導航者中看到此時已經變為兩個實體。

※ 若需得到單獨的零件檔案，可在「首頁」→「實體」→「新增體」→「發佈多主體」進行發佈即可。

林振煜 Bill Lin
