Solid Edge 零件-不等深度倒斜角 – 2016/04/29

四月

Posted by Monica

Category:

在繪製零件的時候，通常都會建立倒斜角，而大多都是以45ﾟ的倒斜角為主，但有時候是需要使用非45ﾟ的倒斜角，那在Solid Edge當中，使用者該如何建立以兩邊深度控制或是非45ﾟ的斜角。

我們可以透過技術專欄的說明，學習如何使用不等深度的倒斜角。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

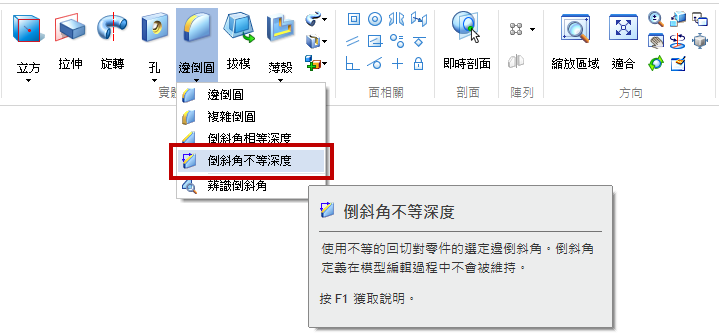

首先，在零件繪製之後，使用者可以使用「等斜角不等深度」來建立非45ﾟ的斜角。

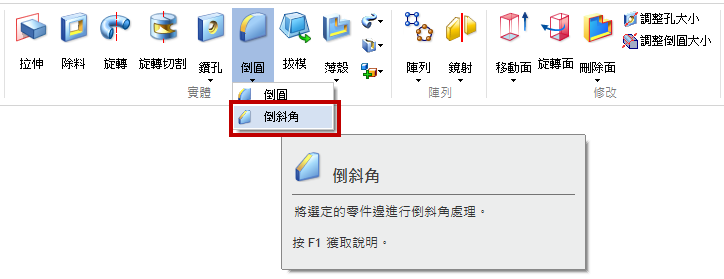

註記：如果使用順序建模的方式，可直接使用倒斜角指令，從選項當中切換倒斜角模式。

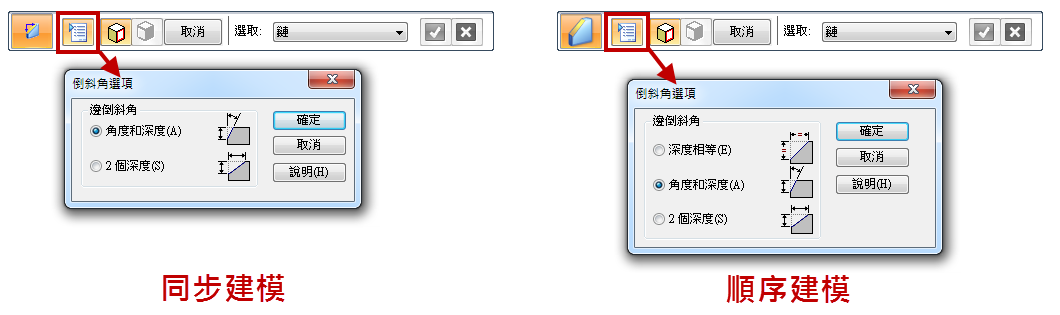

可於選項當中調整倒斜角模式，依照使用者需要選擇「角度與深度」或是「兩個深度」兩種方式。

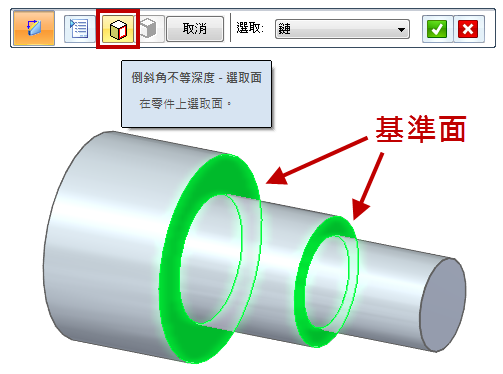

選擇倒角方式之後，依照使用者倒角的需求必須先點選基準面做為參考，基準面可以複選。

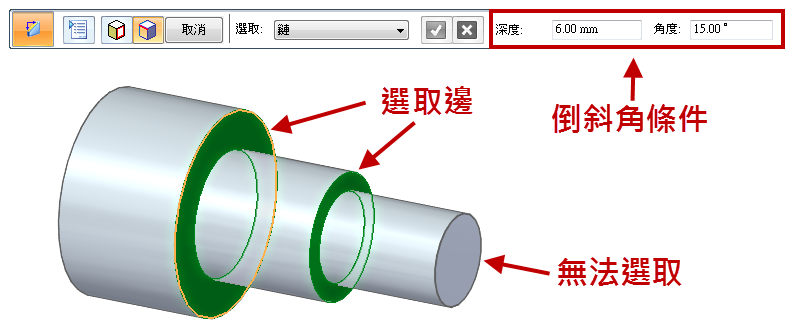

接著選取需要倒斜角的邊線以及輸入倒斜角所需的條件，但在上一個步驟中沒有點選基準面的邊線是無法選取。

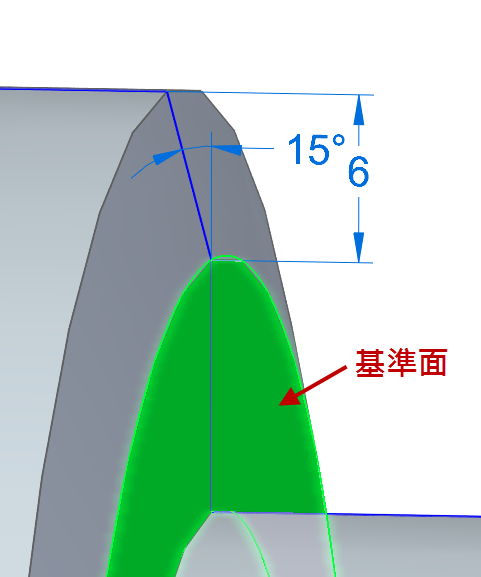

如此，即可完成不等深度的倒斜角。

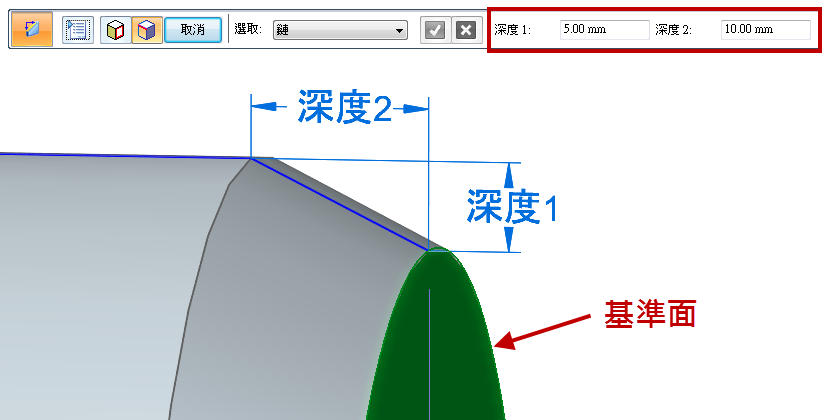

若使用「兩個深度」時，選取的方式以及條件設定方式都與「角度與深度」相同。(完)

林彥錡 kevin Lin
