Solid Edge 零件-實體掃掠 – 2017/01/06
6
一月
在繪製零件的時候，或許使用者知道刀具的〝加工路徑〞，但是對於實體零件卻又不清楚該如何繪製出所需要的特徵，以方便與NX CAM進行接軌。因此，在Solid Edge ST9當中，提供了「實體掃掠」的功能，以方便使用者透過刀具的加工路徑方式，繪製出加工所需要的零件。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

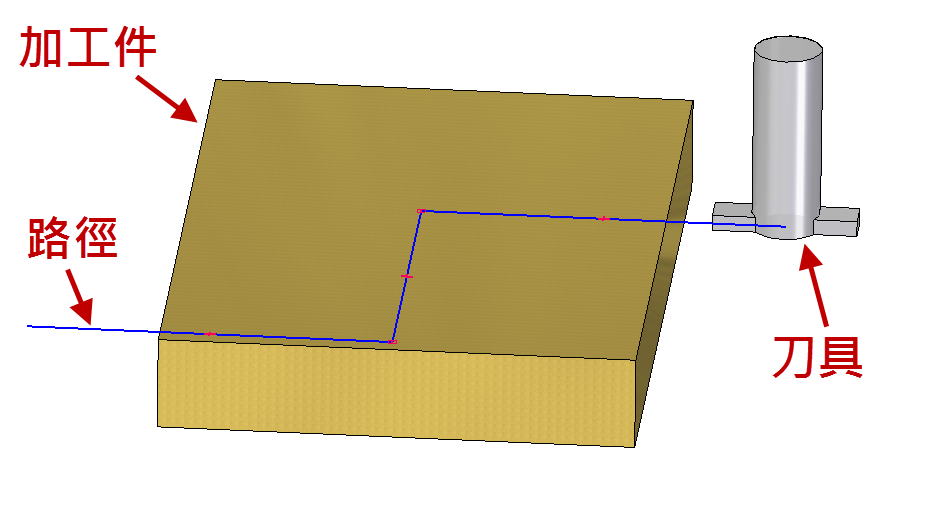

首先，使用者可以透過「新增體」的方式先畫出一個加工的「零件」、「加工路徑」及「刀具」。

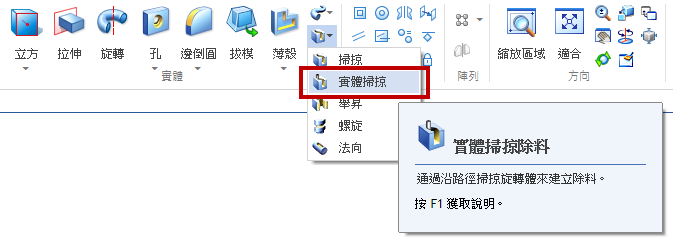

接著使用「實體掃掠除料」的指令進行作業。

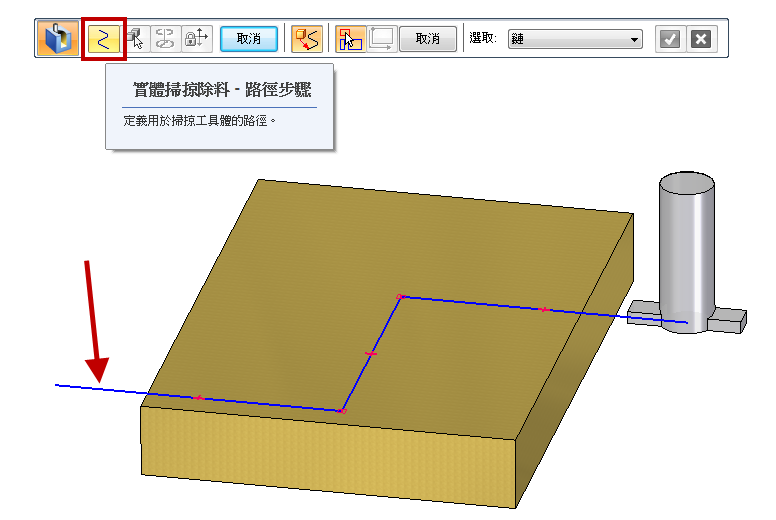

首先定義刀具的「加工路徑」，並且按下確定。

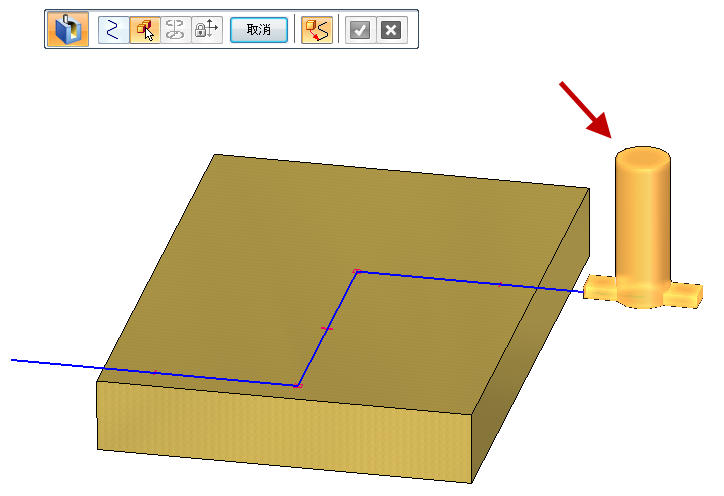

接著點選「刀具」，並且按下確定。

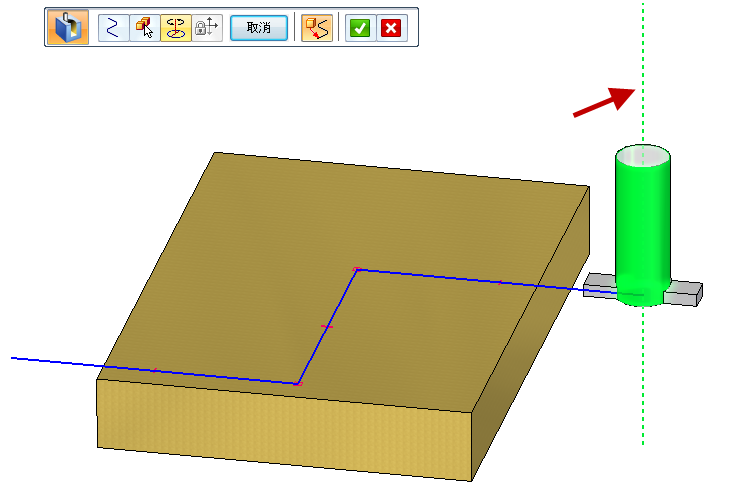

由於此功能是〝模擬〞加工情況，因此須定義刀具的旋轉軸為何。
Solid Edge的預設會根據刀具本身的「旋轉軸」自行決定，因此使用者可以不用重新指定。
Solid Edge的預設會根據刀具本身的「旋轉軸」自行決定，因此使用者可以不用重新指定。

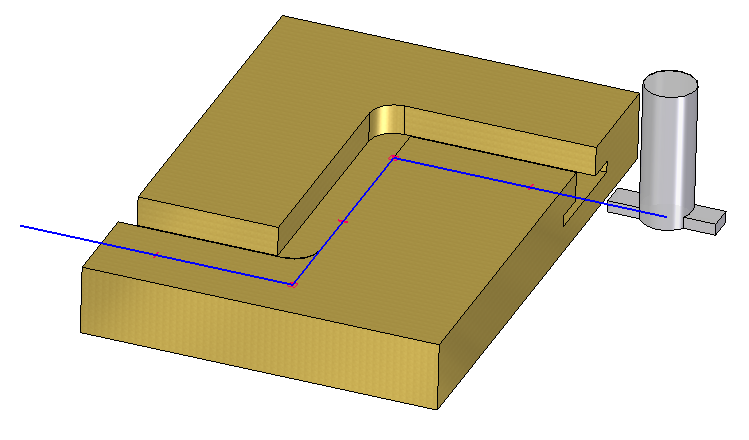

之後Solid Edge會根據「刀具」及「加工路徑」繪製出所需要的外型，這樣就可以符合NX CAM加工出來的結果。而且在轉角的地方，即便使用者繪製的是直角，Solid Edge也會模擬加工的結果，在外側自行加上圓角以符合現實加工結果。

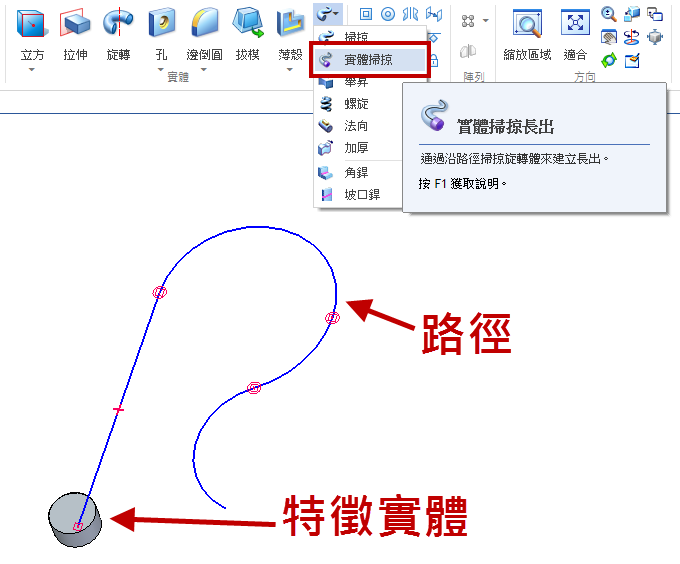

除了可以「除料」之外，實體掃掠也可以做到「長料」的部分。

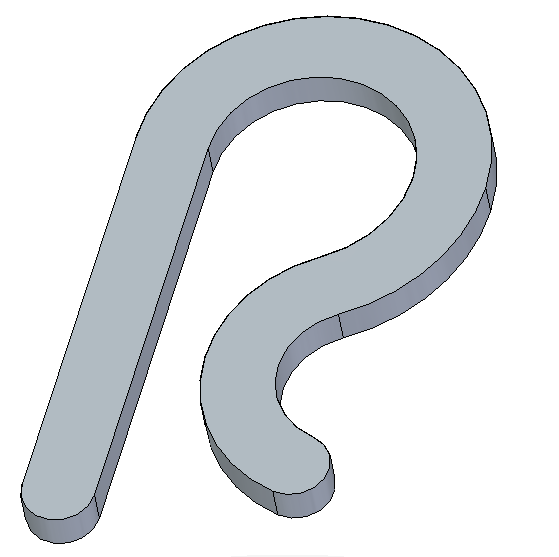

讓實體特徵根據路徑進行「掃掠長料」，這樣可以更快速的建立出一些特徵造型，以節省草圖的繪製時間。…(完)
林彥錡 Kevin Lin
