設計出3D模型後，在加工製造時會需要計算要利用多大的胚料體來加工以計算成本，此時可以利用指令當中的「封閉」來作業。

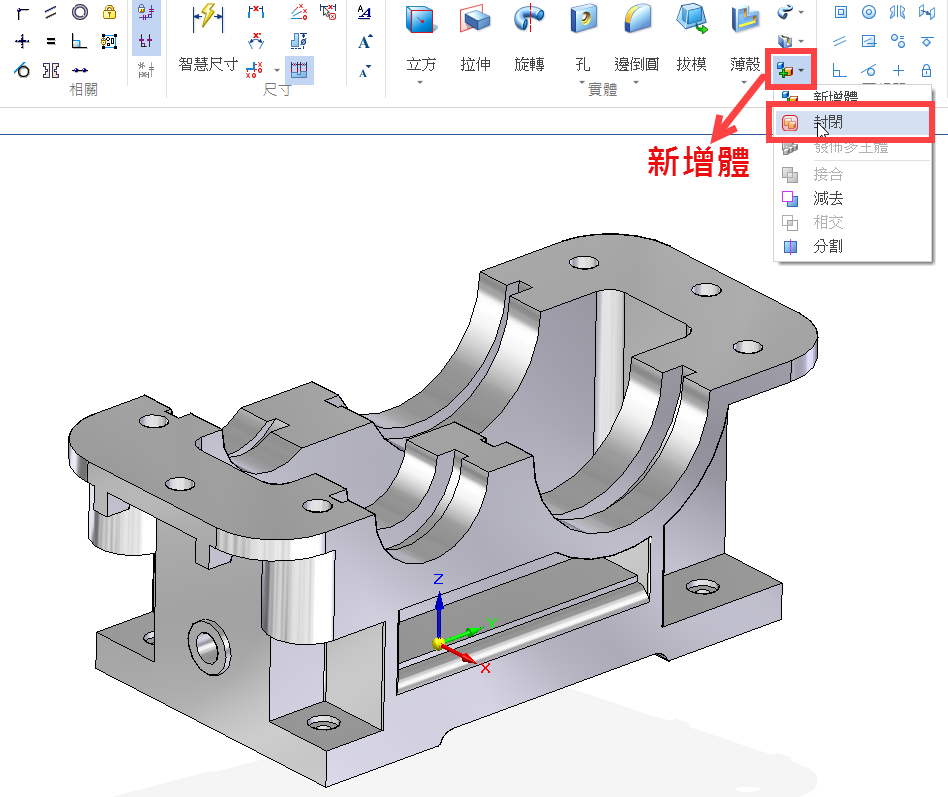

首先，設計好模型若想知道需利用多大的胚料體，可點選「首頁」→「新增體」→「封閉」指令。

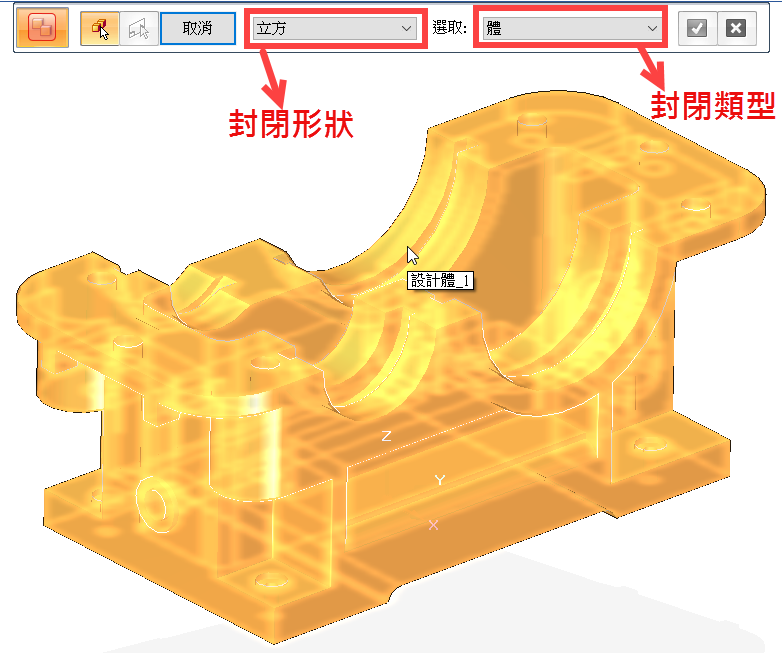

接著設定封閉中的形狀與類型，點選模型之後直接打勾。
註：封閉形狀有立方、圓柱內以及圓柱外可以選擇。

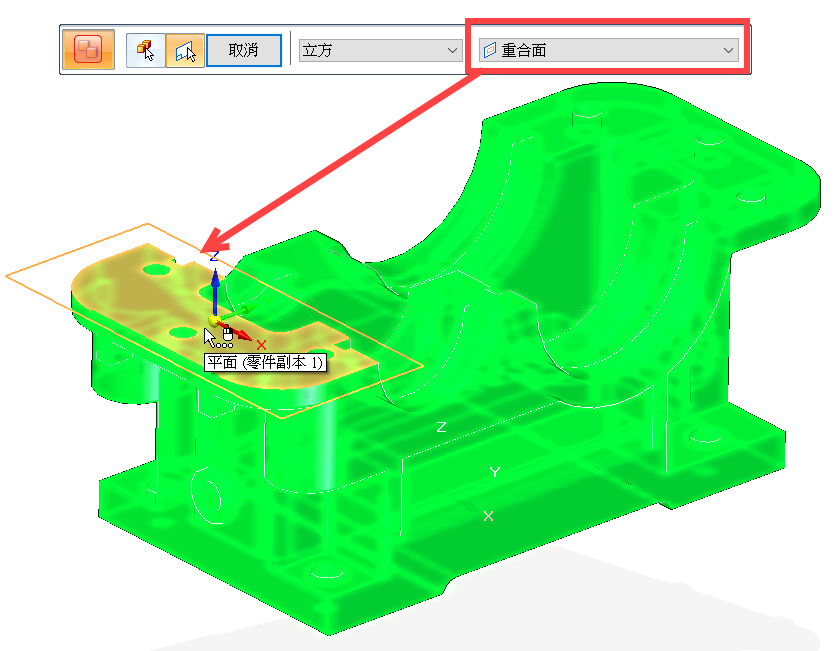

透過選取平面的方式，使用者可指定一個平面作為定義封閉的頂部。

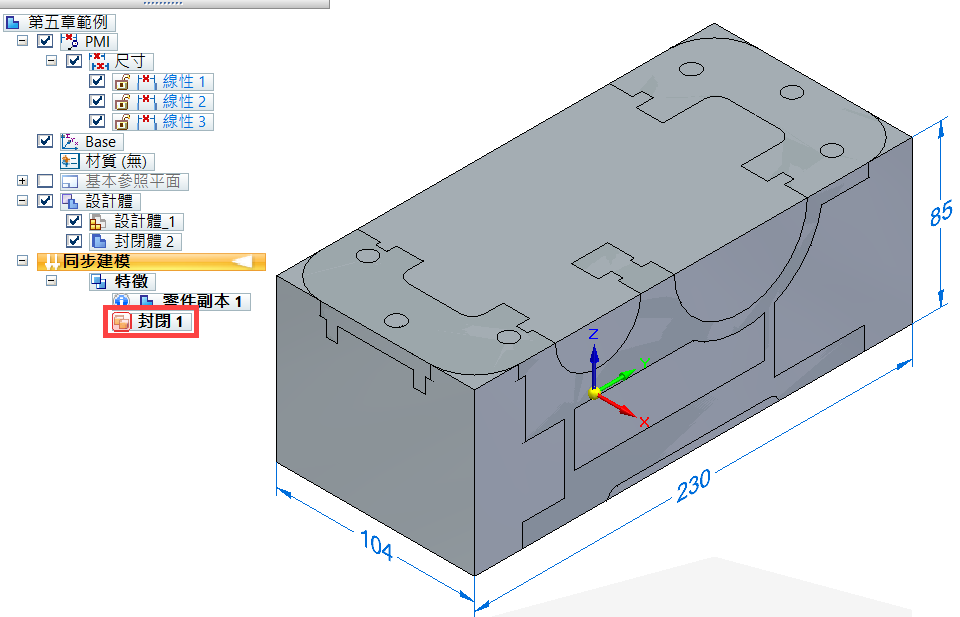

最後封閉完成後，若想知道胚料體的大小可在已封閉的模型上直接標註尺寸。
註：做完封閉指令，在導航者也會出現指令名稱。…(完)
