在設計的時候，有些零件的「尺寸」可能不會標註在三視圖上，而是希望藉由「表格」的方式顯示，或許可以使用輸入的方式將尺寸自行輸入，但零件修改時，尺寸可就不會隨之更改了。

在Solid Edge當中，使用者可以將所標記的「尺寸」，轉換成「性質文字」，並且顯示明細表當中，這樣一來，零件如果進行修改，明細表上的數值也會隨之修改。

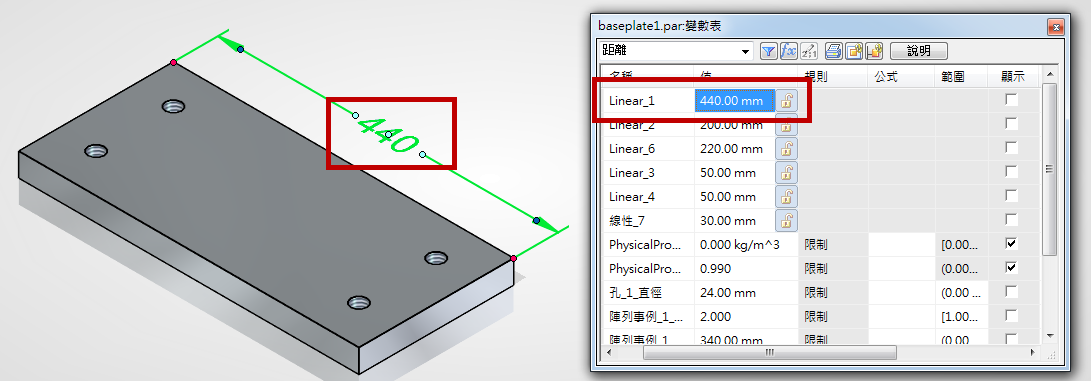

首先，先確認零件的「變數表」當中是否有所需的尺寸。

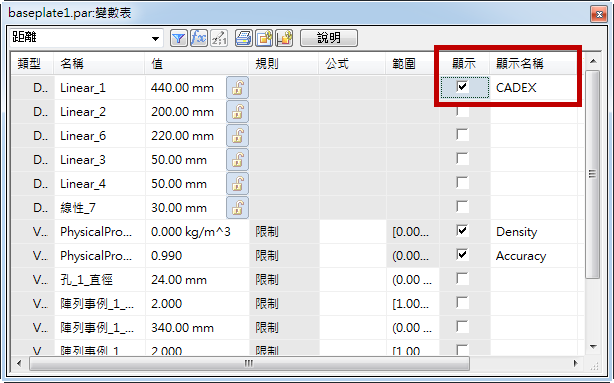

並且「勾選」該尺寸的顯示，同時設定顯示名稱為何。

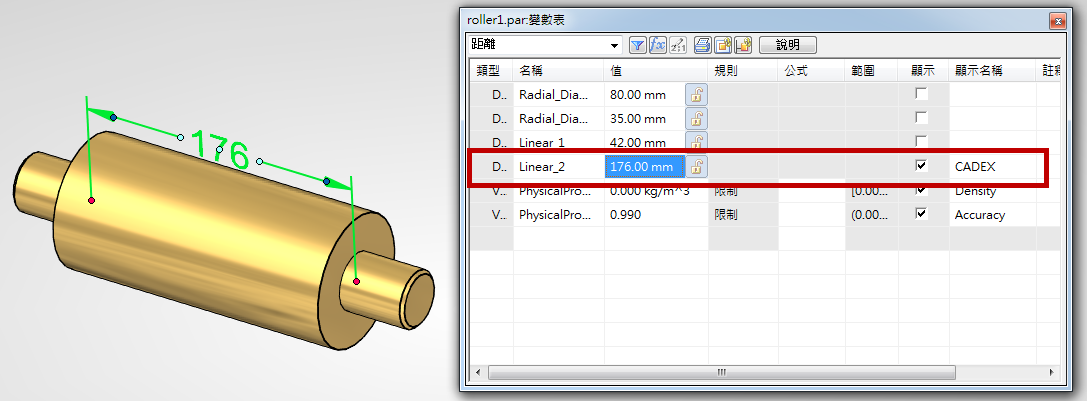

同時也可以在其他零件當中，找到自己需要的尺寸，勾選「顯示」，並且定義同樣的名稱。

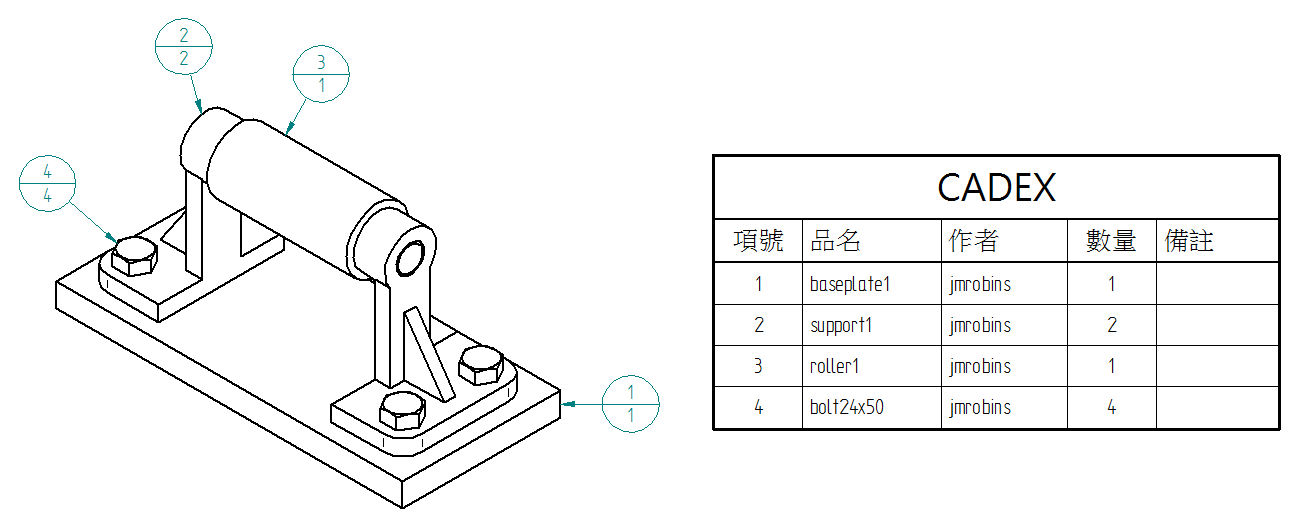

當所需要的「零件」都設定完成以後，可以回到「組立件」當中，將「組立件」拋轉至「工程圖」並且建立「零件明細表」。

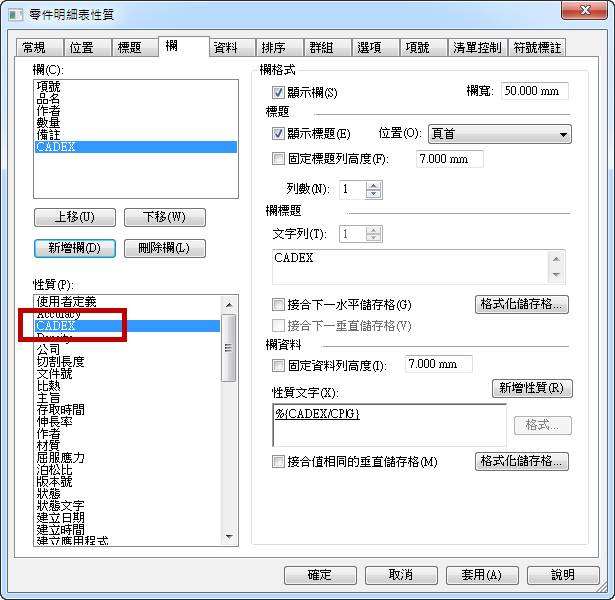

在「明細表的性質」「-欄」選項當中，使用者可以找到剛剛所定義的名稱，藉由「新增欄」將其代入明細表當中。
※ 註記 : 如果各零件所定義的名稱不同，則無法在同一欄位當中顯示。

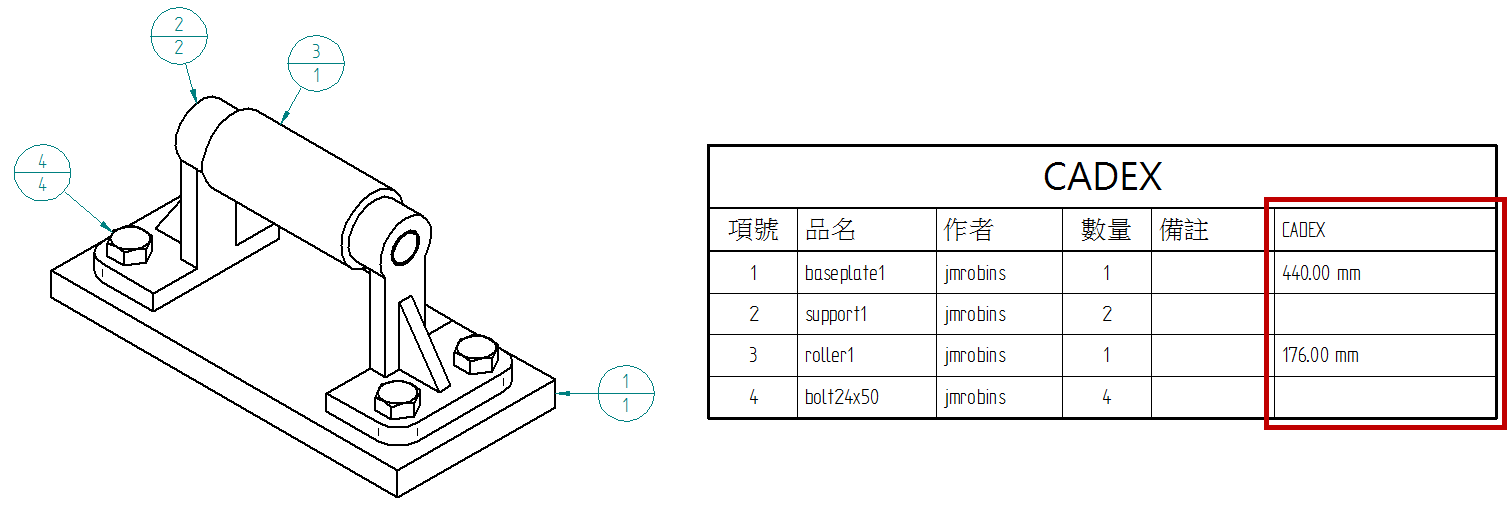

這時明細表就可以依照使用者設定，顯示出使用者所需要顯示的尺寸參數了。…(完)

林彥錡 Kevin Lin
