Solid Edge 零件-辨識陣列 – 2016/11/11

11
十一月
Posted by Monica
Category:
無迴響

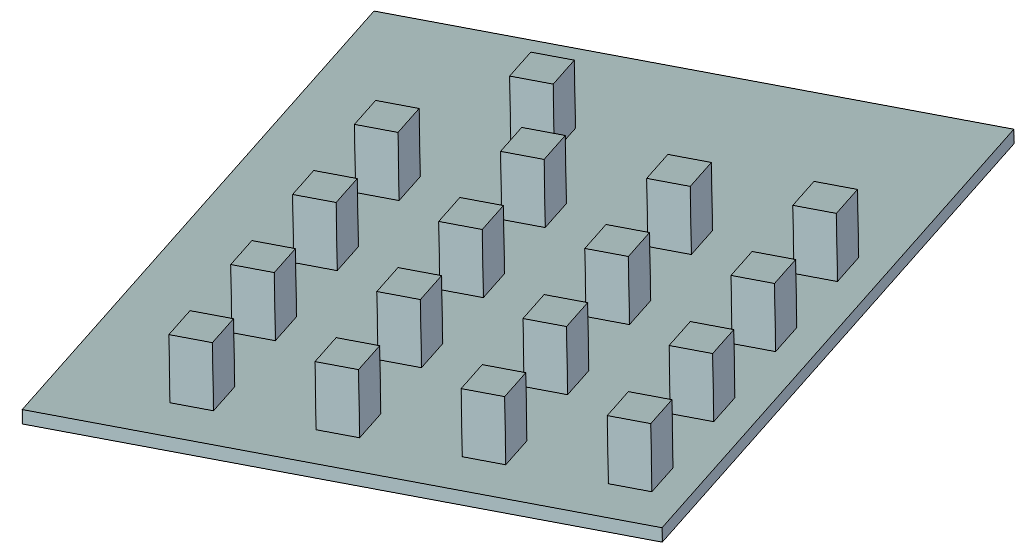

在取得外來檔案時，Solid Edge提供了辨識系統，以方便使用者將沒有實體特徵的外來檔進行辨識，以方便進行修改動作。
然而在Solid Edge ST8的版本當中，增加了辨識陣列的功能，以方便使用者陣列的特徵進行辨識。
註記：若外型為孔類型，建議使用「孔辨識」再進行「辨識孔陣列」，這樣有利於在工程圖時的標註及孔表格的建立。

步驟1 步驟2 步驟3 步驟4 步驟5
進入Solid Edge，點選左邊欄位，點選「設定」→「選項」。

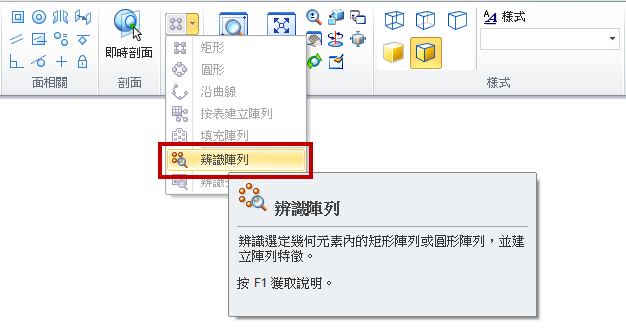

使用「辨識陣列」指令，進行陣列的辨識。

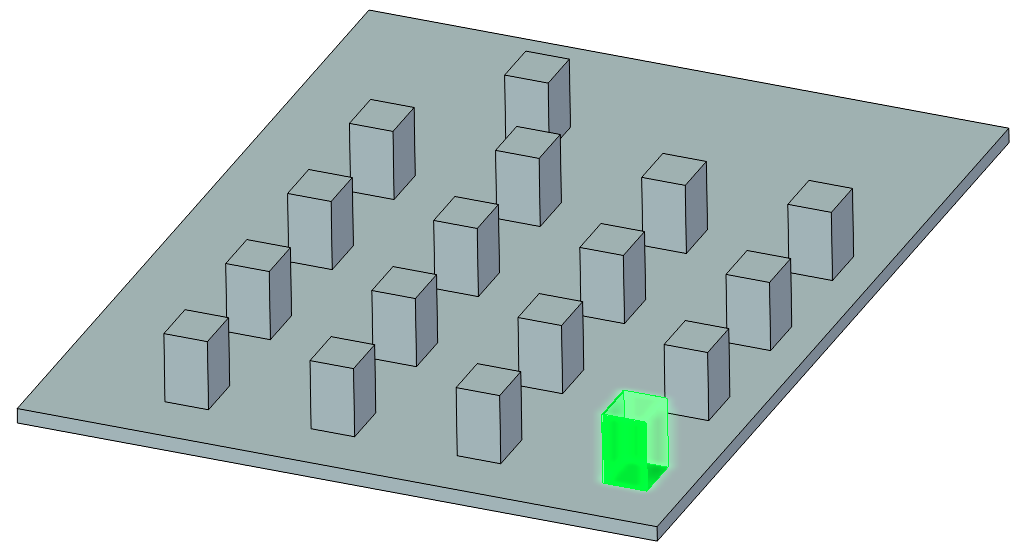

利用框選方式選取一個特徵，點擊滑鼠右鍵或ENTER做確認，選取的特徵可以做為陣列辨識用的特徵；同時，選取的特徵將會成為陣列的父特徵。

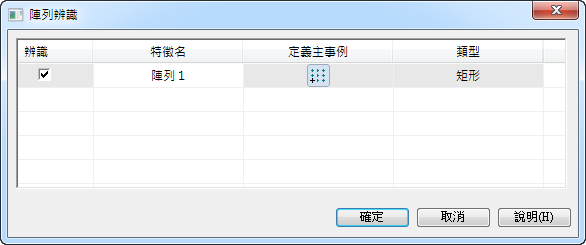

Solid Edge會列表顯示出所辨識的陣列，點選確定之後即可完成陣列的辨識。

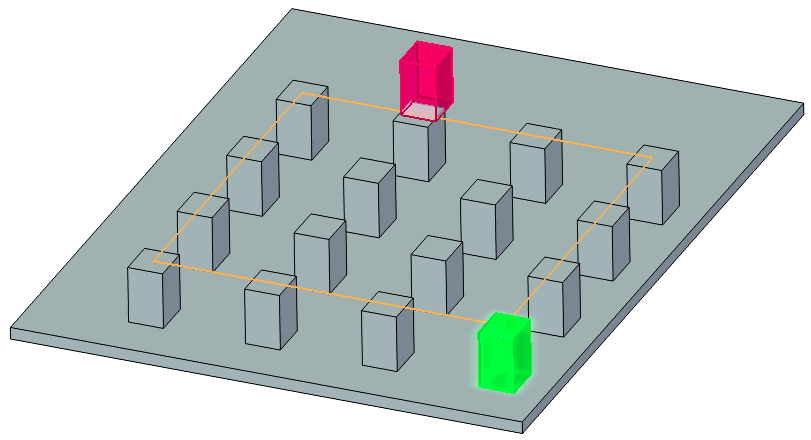

顏色顯示說明：
綠色的特徵作為陣列當中的參考特徵。
橘色線段作為陣列的類型顯示。
紫紅色的特徵表示該外型符合參考特徵，但是與參考特徵無陣列關係。


接著使用者即可點選陣列進行數量及距離的修改調整即可。(完)

林彥錡 Kevin Lin
