圖面太亂影響效率？Solid Edge 2026 全新「零件組態」帶你找回乾淨視角。
Solid Edge 2026 迎來了令人期待的新功能——「零件組態」。這個功能在實務操作上，究竟能為我們帶來什麼實質幫助呢？ 在日常繪圖過程中，特別是習慣使用順序建模的工程師，畫面上往往會同時顯示大量的「草圖」、「參考平面」、「尺寸標註」，甚至是多個「設計體」。
雖然系統提供了「全部顯示」或「全部隱藏」的快捷功能，但面對「某些需要保留、某些需要隱藏」的交錯狀況時，頻繁地手動開關不僅繁瑣，更會大幅拖慢設計效率。為了優化這項工作流程，Solid Edge 2026 推出了「零件組態」功能，讓複雜的顯示控制變得直覺且簡單。
以下為具體的操作步驟：
1 2 3 4 5 6 7 8 9

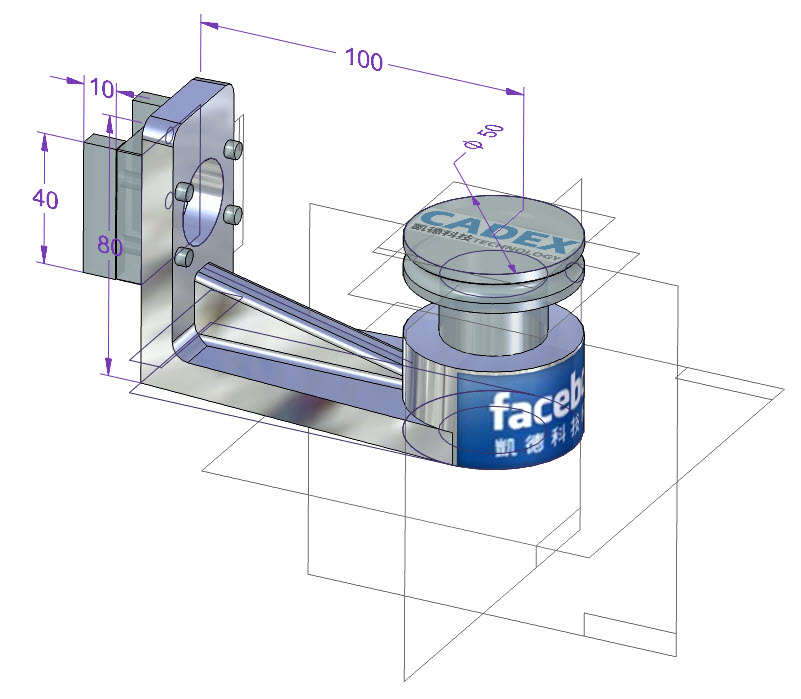

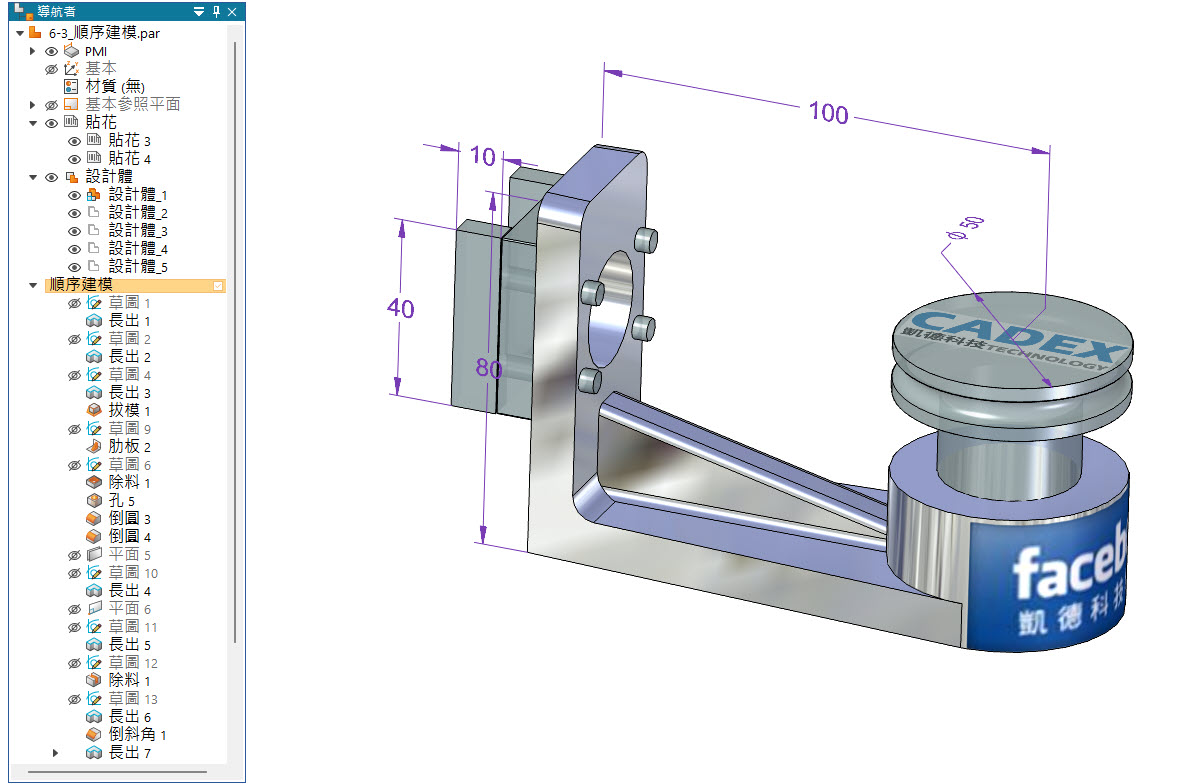

下圖中模型，「導航者」中，可以看到很多的草圖、平面、設計體、貼花、標註尺寸。
全部顯示時，畫面略顯雜亂。

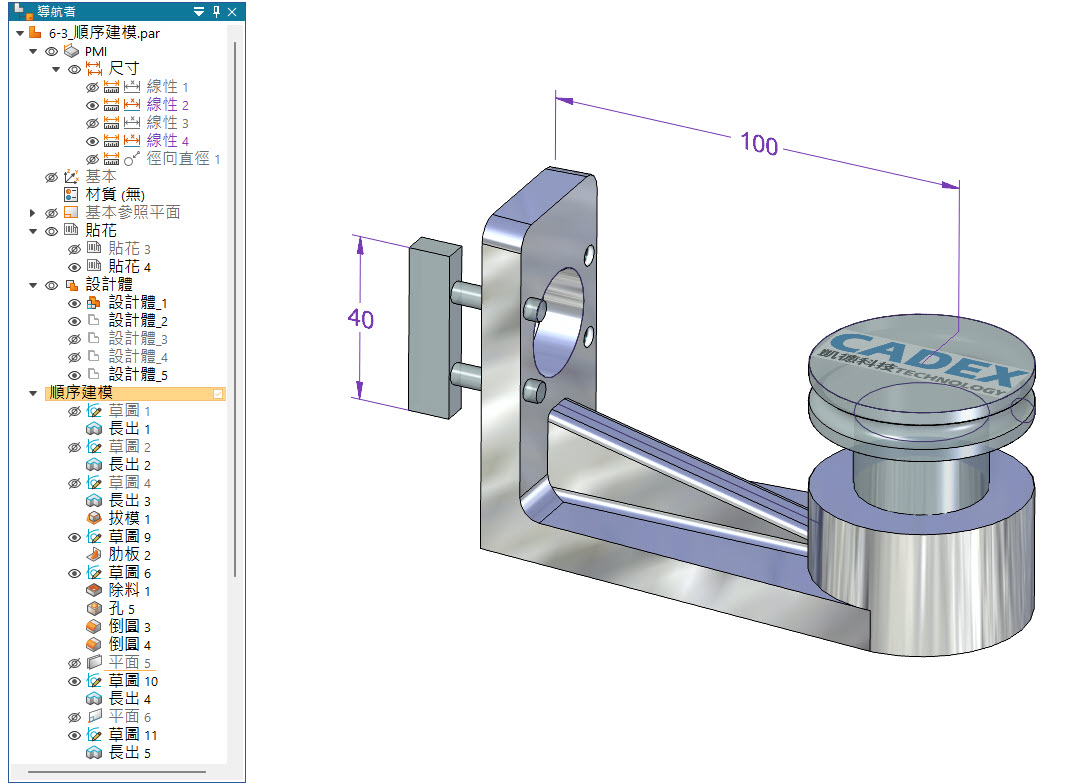

使用者可以依據需求，將需要的保留，不需要的隱藏起來。
例如：
☑ 尺寸只保留100、40兩個尺寸，以便繪圖使用。
☑ 貼花只保留CADEX這個圖案，呈現於模型上。
☑ 設計體只保留幾個，參照繪圖使用，以及部份需要的平面及草圖。
例如：
☑ 尺寸只保留100、40兩個尺寸，以便繪圖使用。
☑ 貼花只保留CADEX這個圖案，呈現於模型上。
☑ 設計體只保留幾個，參照繪圖使用，以及部份需要的平面及草圖。

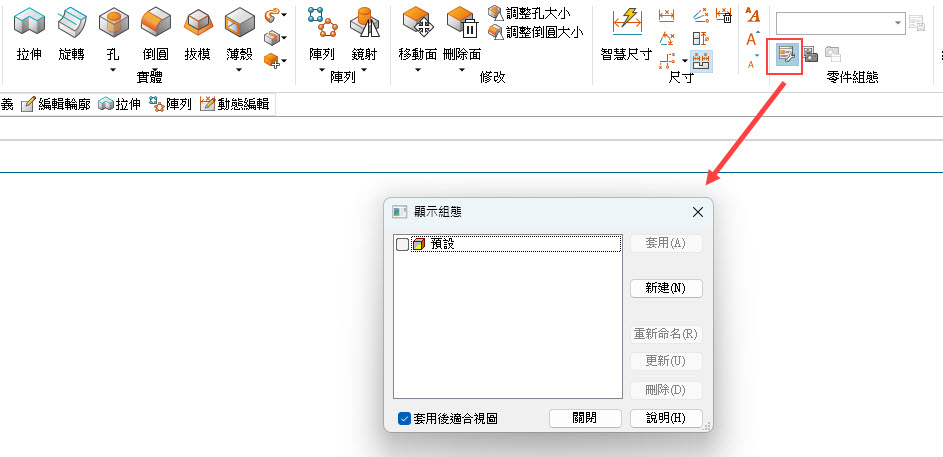

接著，在「首頁」工具列中，使用「組態」功能。

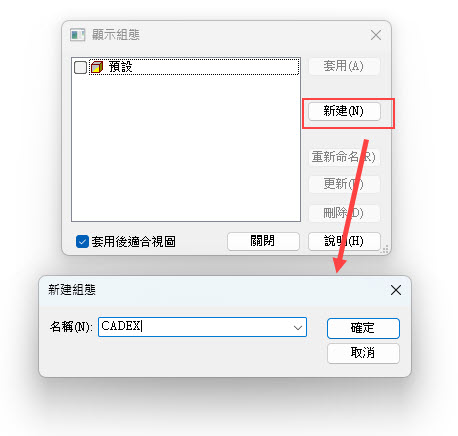

透過「新建」，建立一個新的組態名稱，名稱可自訂。

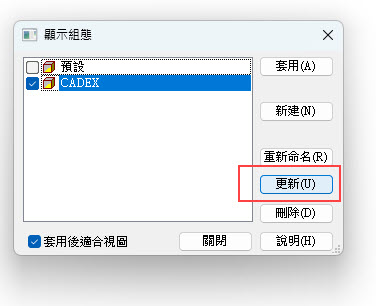

接著，勾選，點選「更新」，讓組態將「目前的顯示設定」儲存起來。

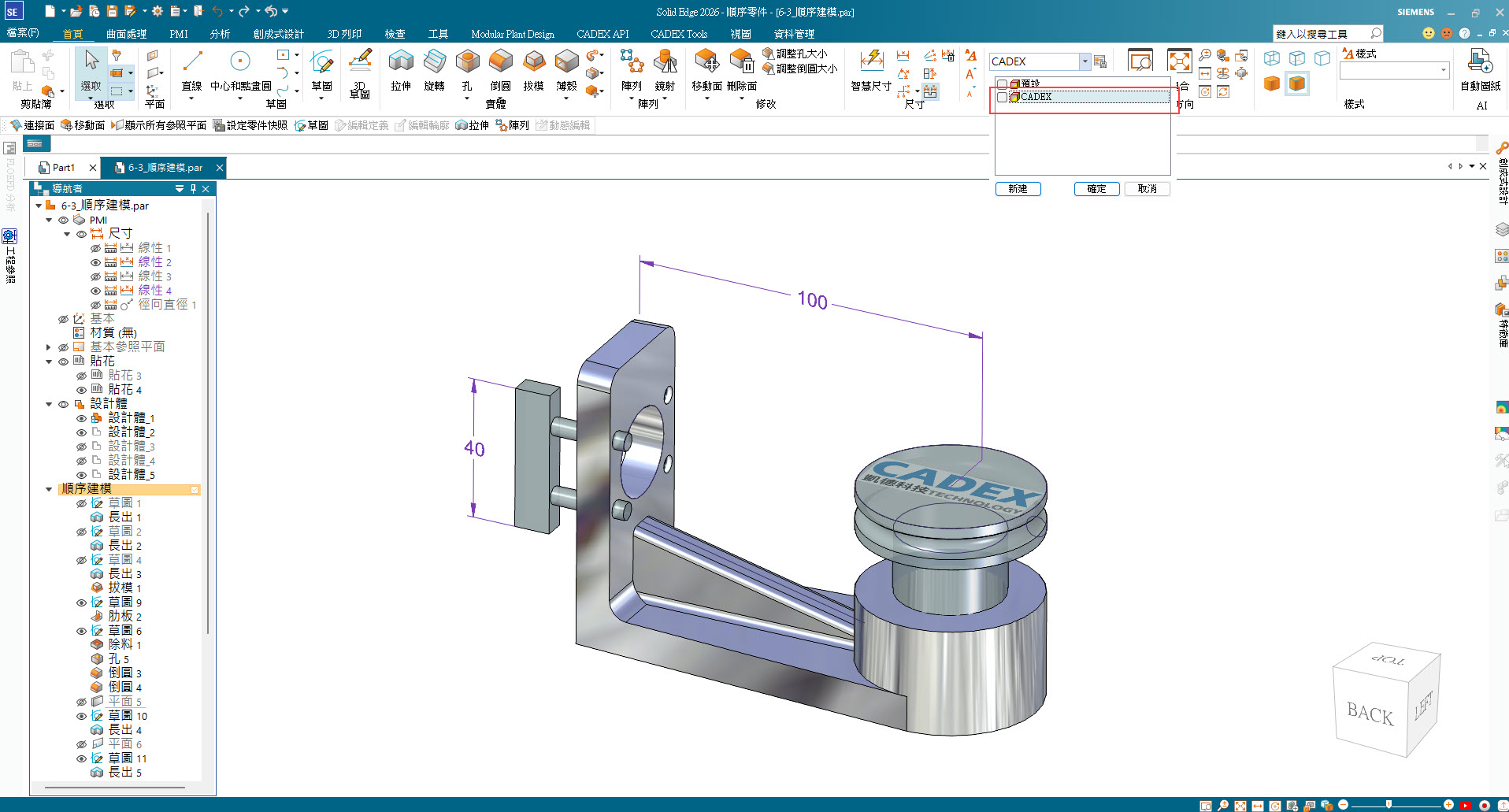

下次，如需秀出相同的顯示時，在「組態」點選對應的名稱即可，不需要再逐個打開或關閉了。

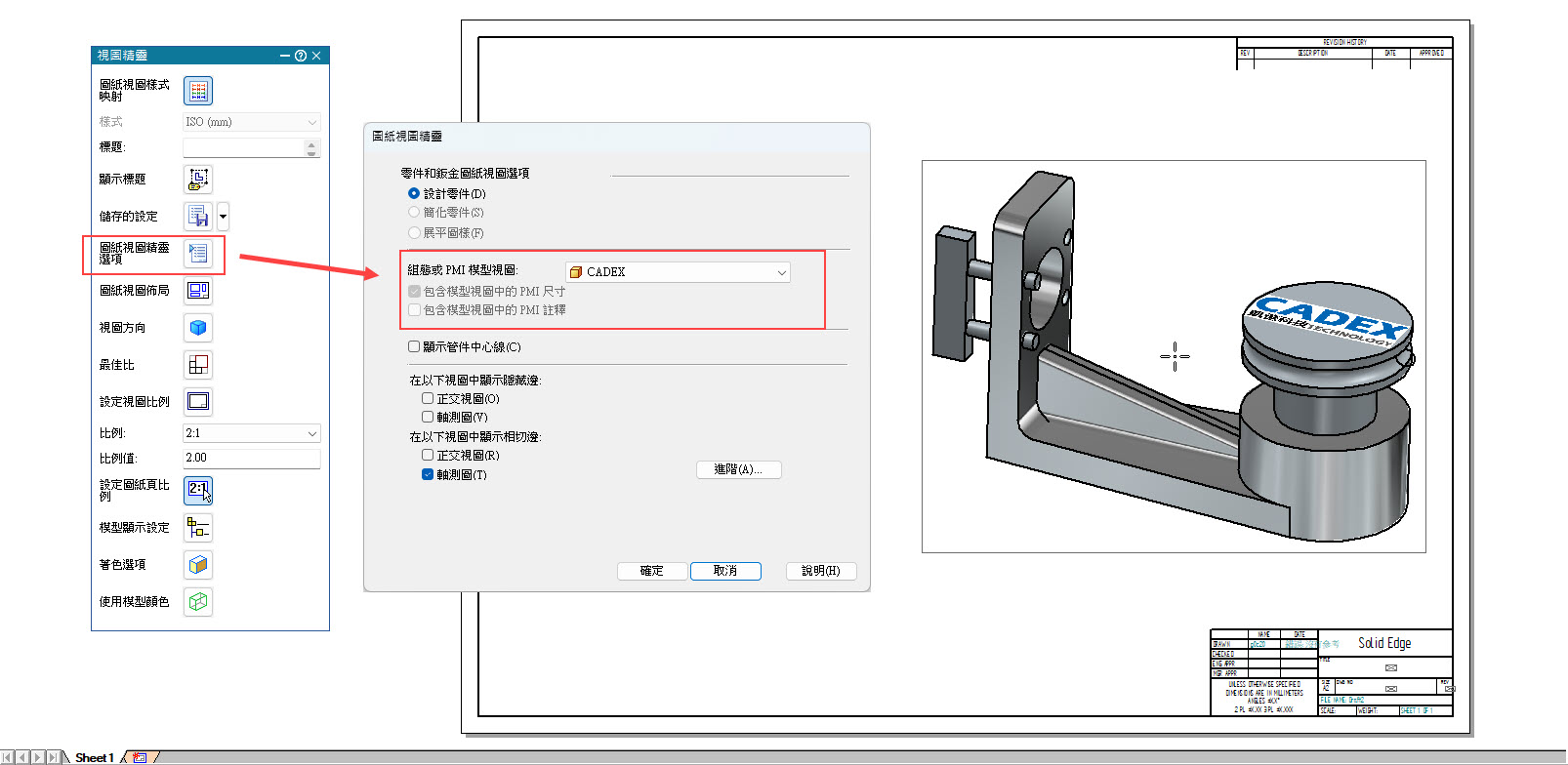

完成上述零件端的設定後，這些組態還能應用到「組立件」與「工程圖」中，實現更進一步的顯示控制。在工程圖中，可以透過「圖紙視圖精靈選項」，將「組態或PMI模型視圖」切換為所設定的組態名稱，便能精準過濾並顯示指定的草圖、設計體或貼花，讓圖面呈現更專業。

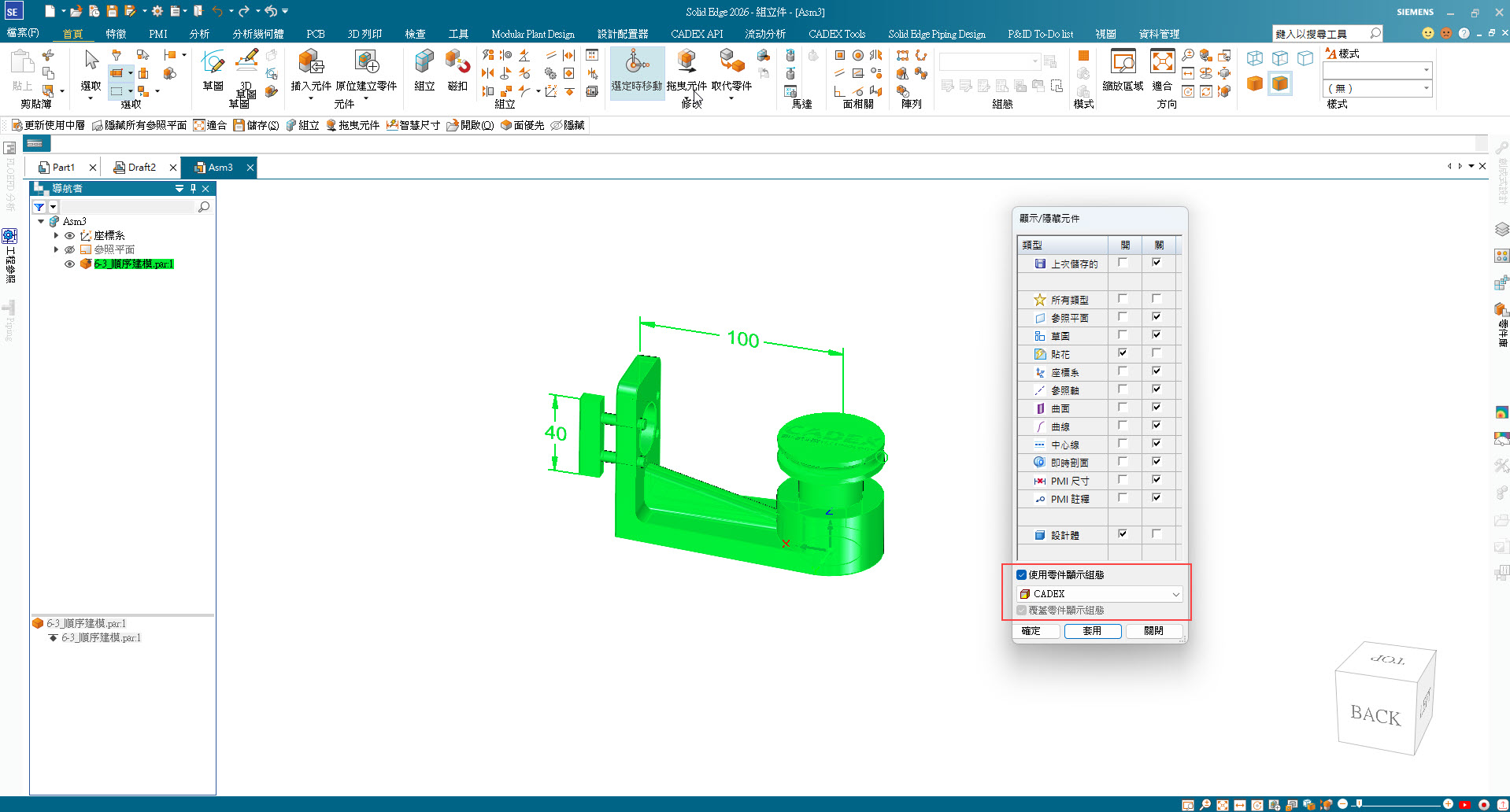

在組立件中，也可以透過「顯示/隱藏元件」，將零件的組態進行切換，快速控制零件內部的尺寸、設計體及貼花顯示，讓複雜的裝配體管理變得更加直覺且高效。…(完成)
林彥錡 Kevin Lin
