Solid Edge 順序建模旋轉特徵 – 2020/12/04

十二月

Posted by Monica

Category:

在Solid Edge順序建模內，除了以往熟知的先畫草圖，再做特徵。亦可先選擇特徵，再進入平面畫草圖，這時若是使用旋轉特徵時，則需要在草圖步驟時先定義好旋轉軸，才可進入下一步。

請參閱下述步驟：

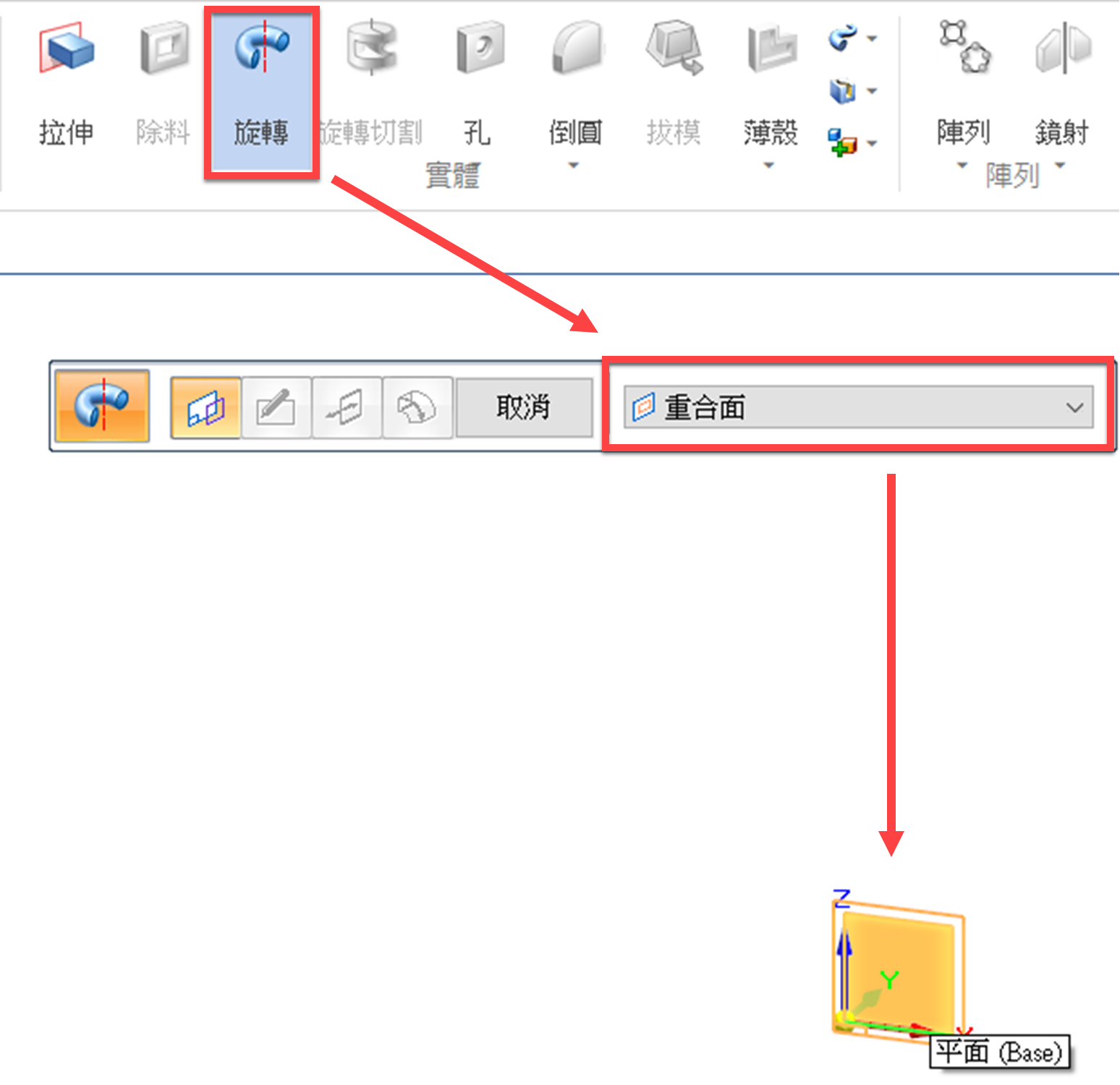

點選【旋轉】→【重合面】，點選欲新增草圖的平面。

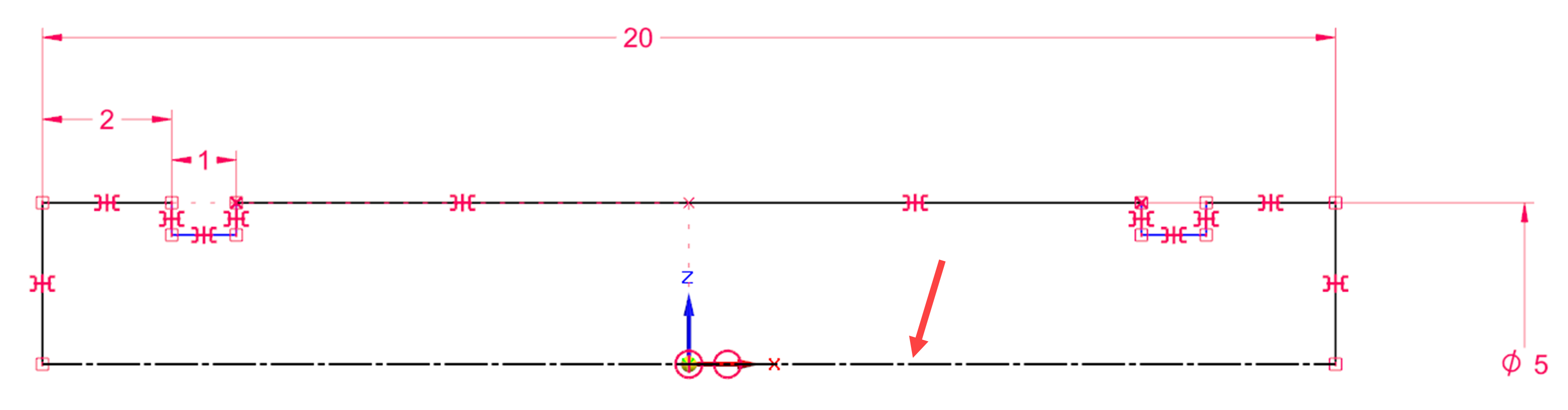

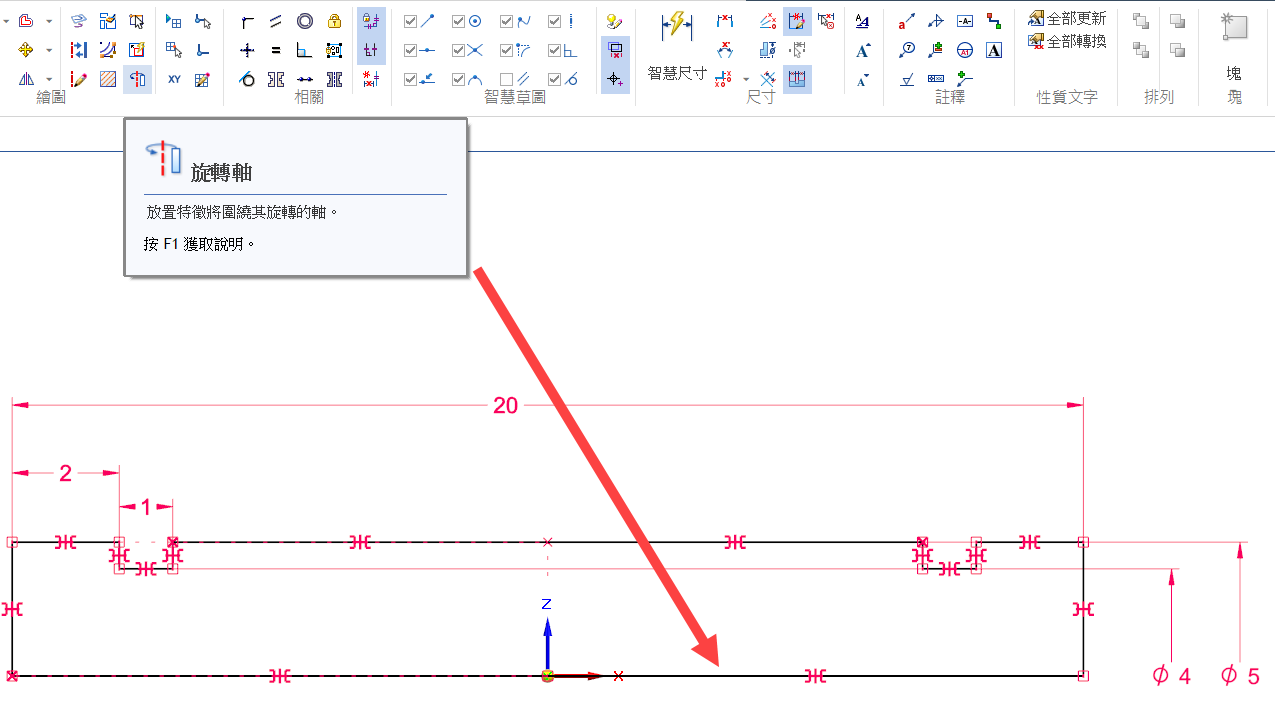

繪製草圖完畢後，結束草圖前須先點選【旋轉軸】。

這時旋轉軸會自動變成 "建構線" 。

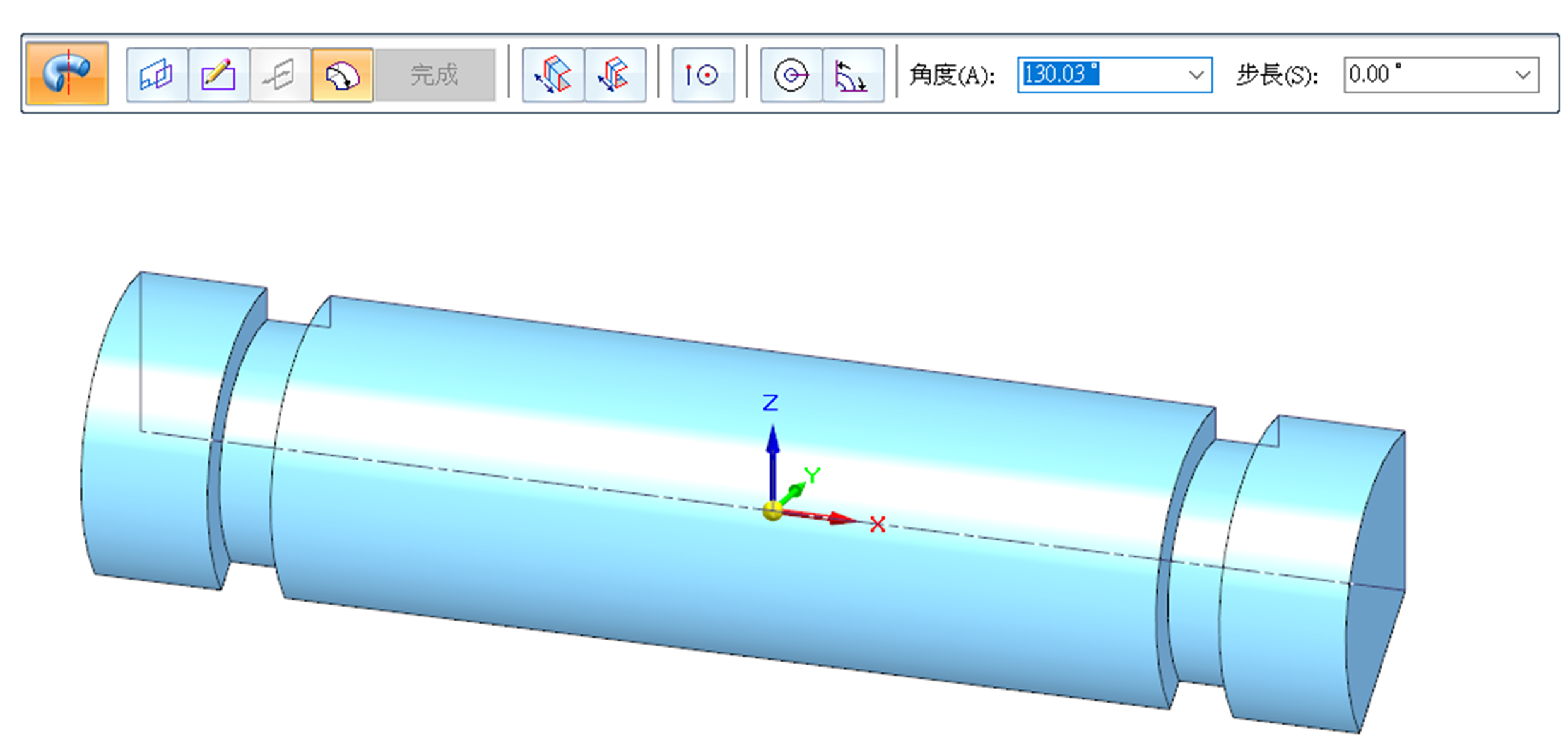

關閉草圖後即可進行旋轉角度的設定。

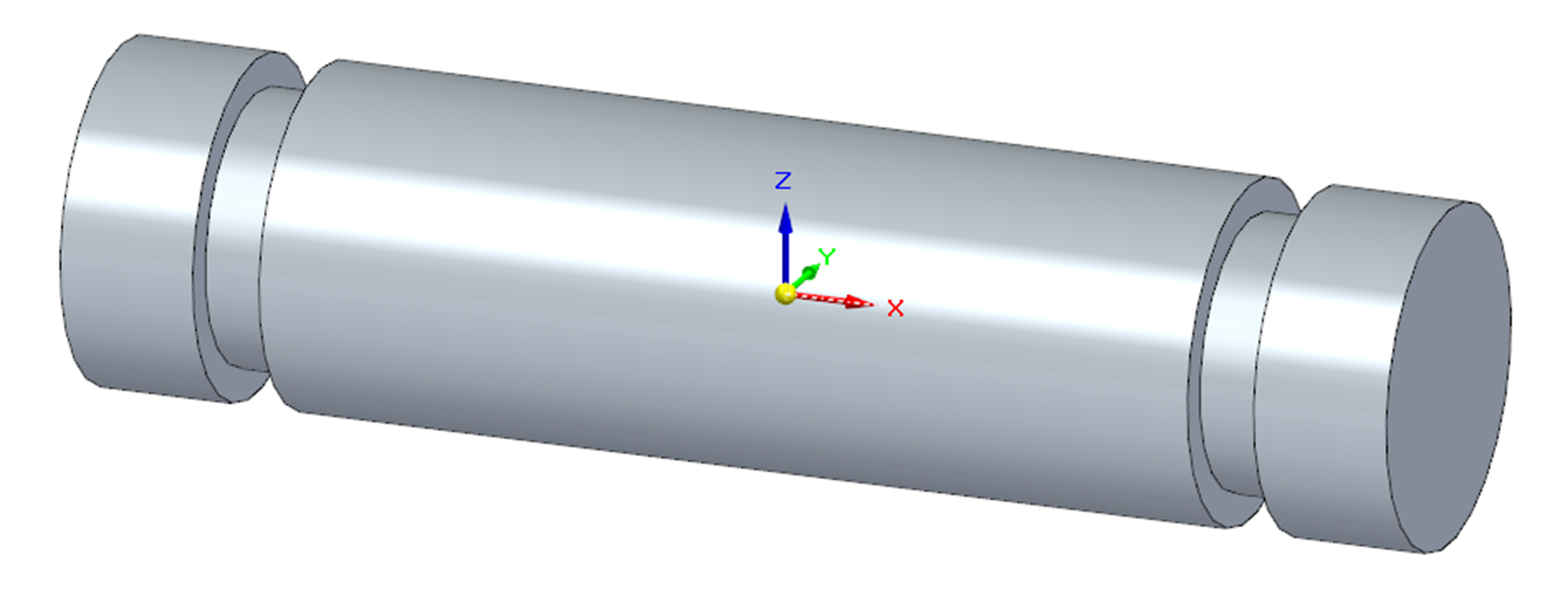

完成。

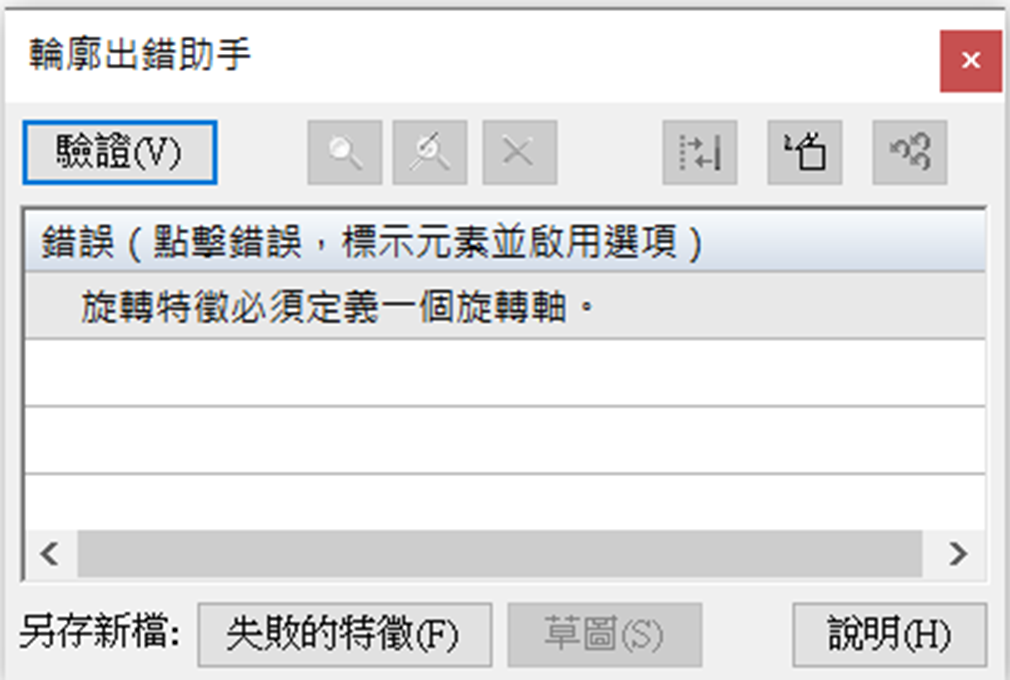

※ 備註:若是沒有設定旋轉軸，則會跳出錯誤視窗提醒。
