Solid Edge 順序建模_關閉轉正視圖 – 2021/02/05

5
二月
Posted by Monica
Category:
無迴響

在Solid Edge內，進入「順序建模」時，會“自動"將草圖平面轉正，在某些情況下會較難判斷鎖點，這時我們可以先將轉正視圖關閉，以方便作業。

圖示 步驟1 步驟2 步驟3

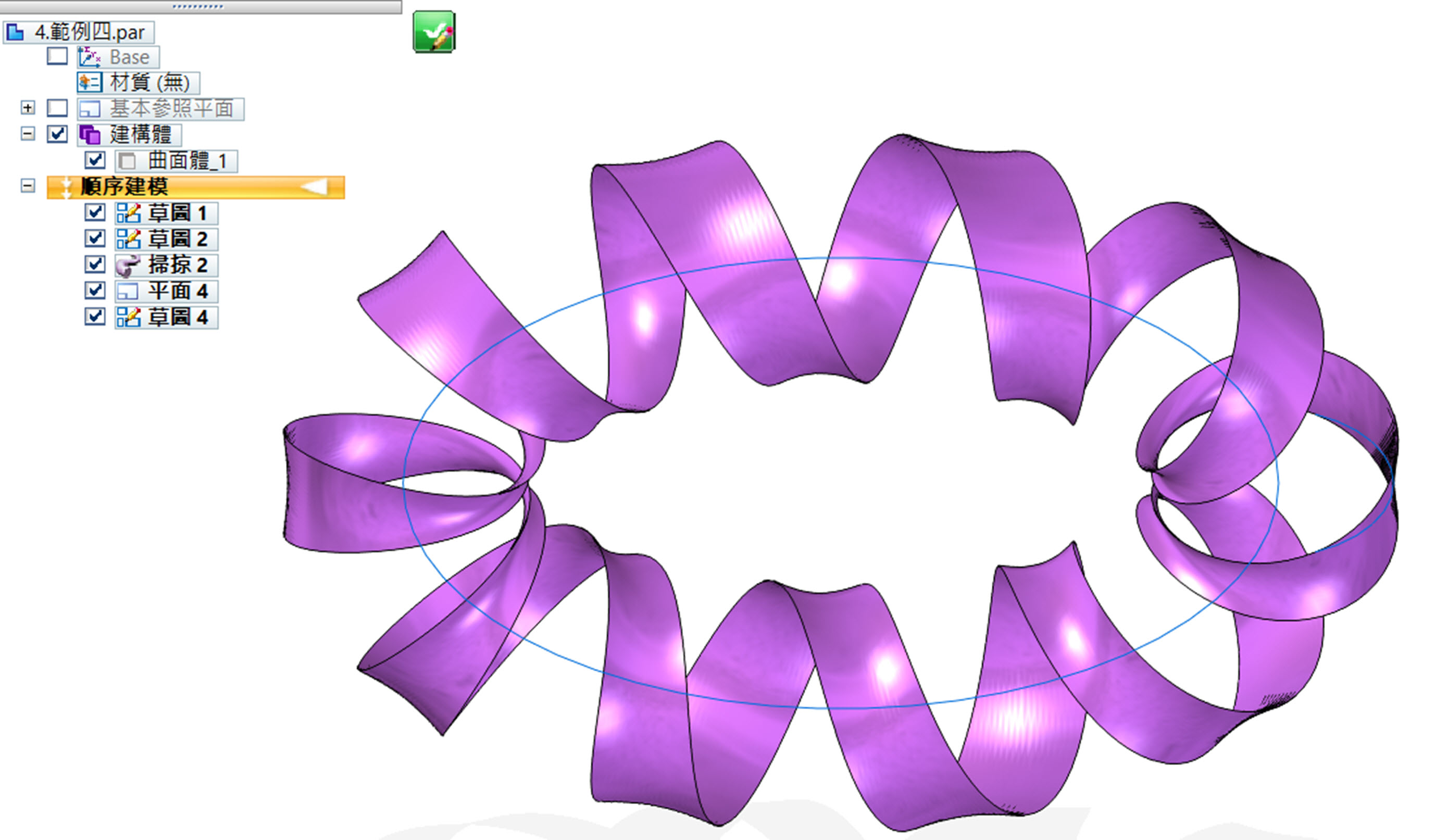

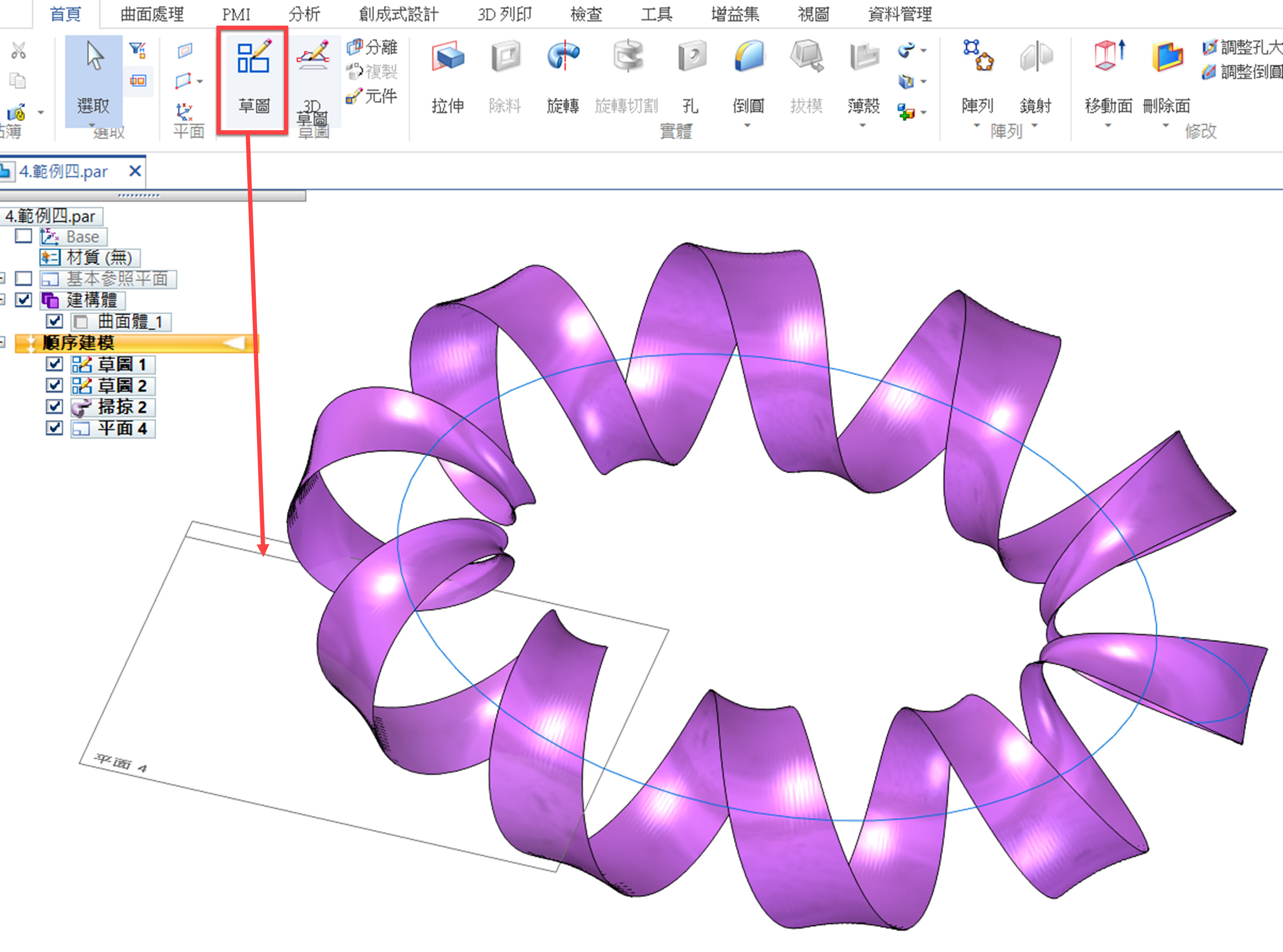

如下圖所示，進入並轉正「平面4」後，不易判斷穿刺點(貫穿點)位置。

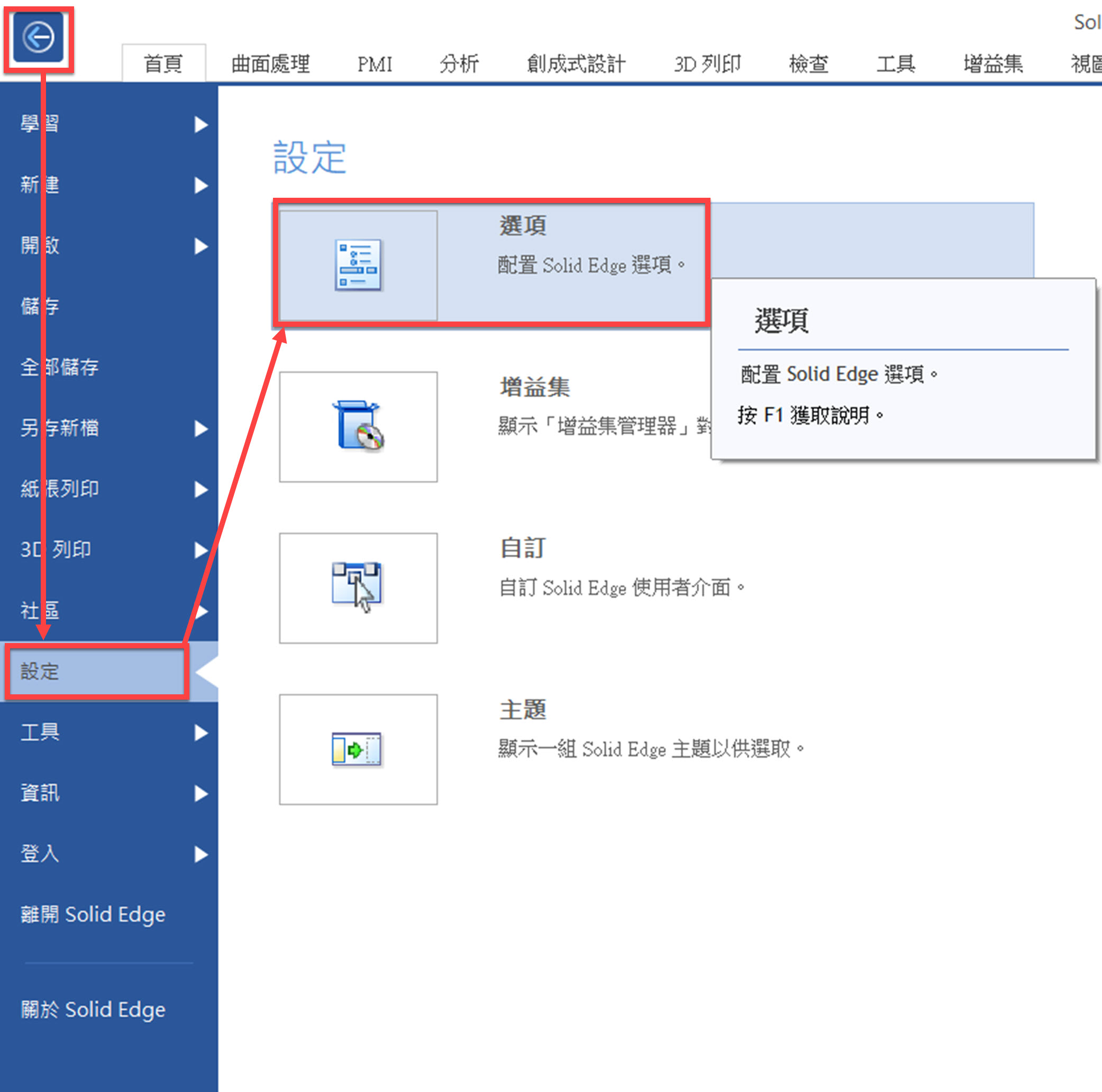

在進入草圖環境前，先點選【應用程式按鈕】→【設定】→【選項】。

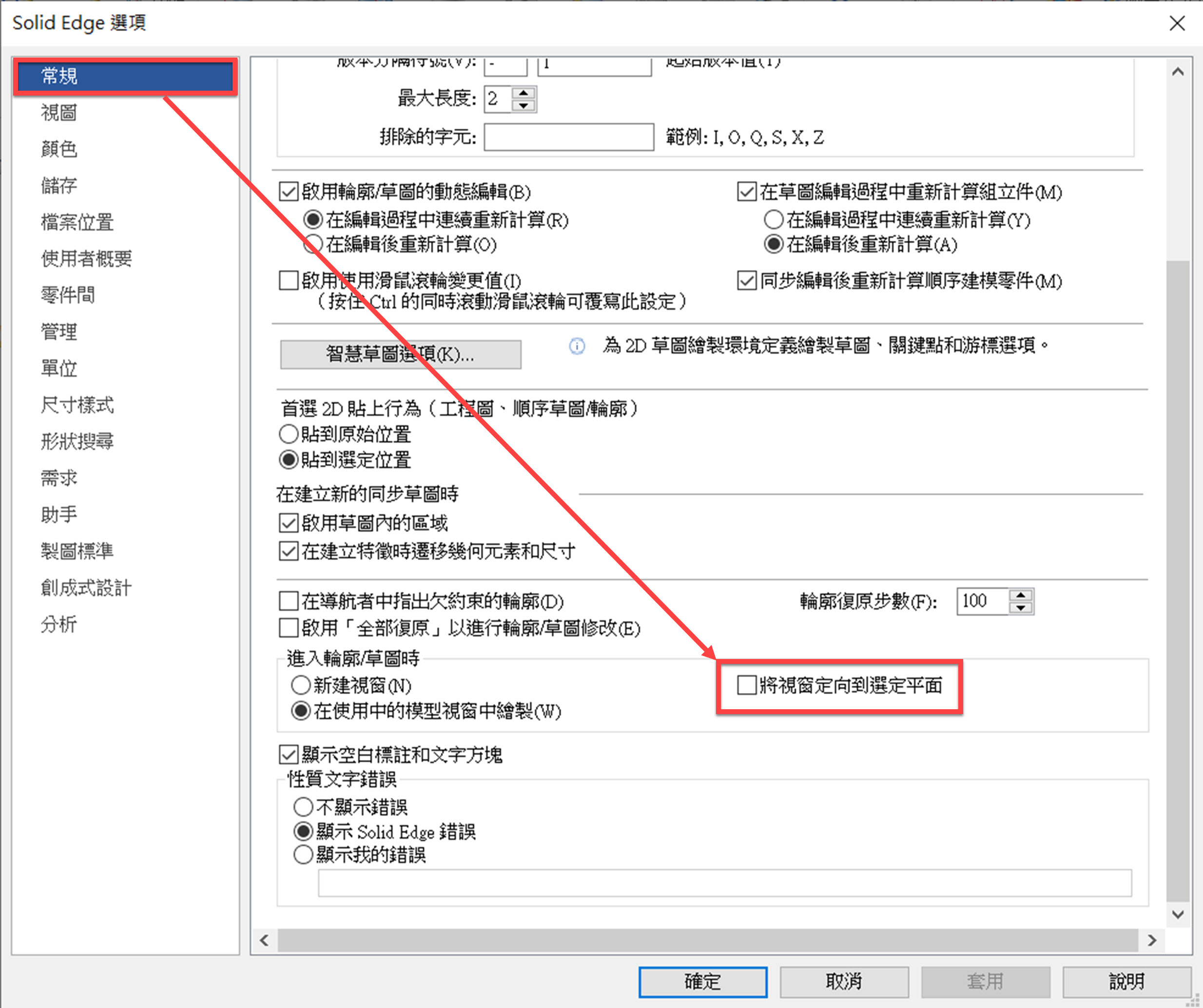

進入【常規】，將【將視窗定向到選定平面】取消選取。

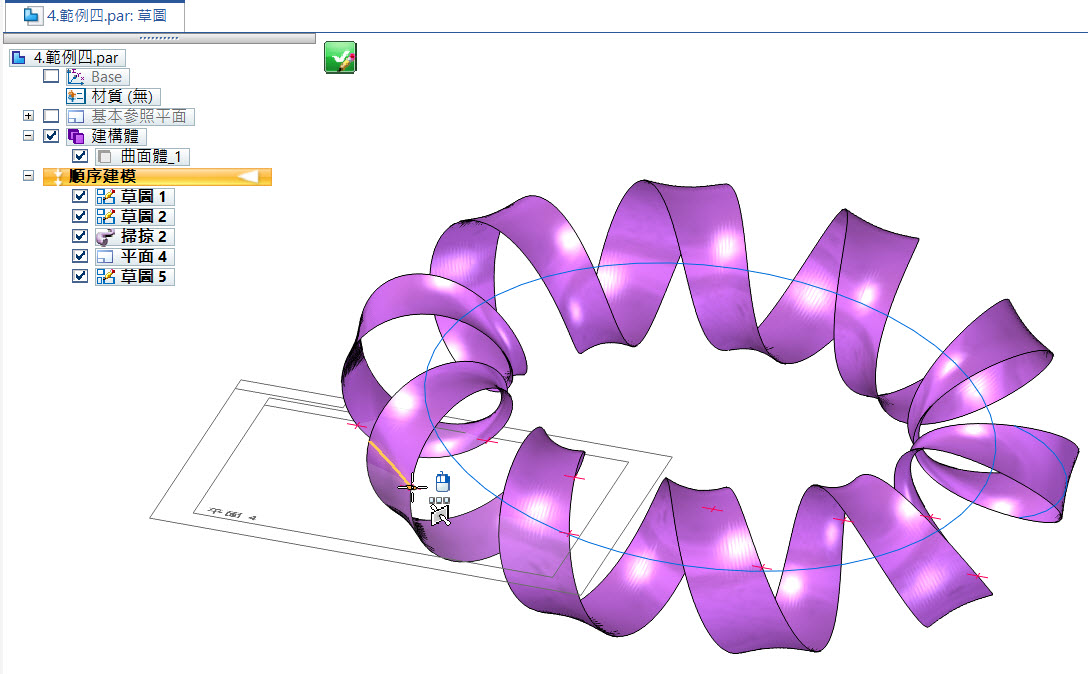

完成設定，即可輕鬆找到需要的鎖點位置。...(完成)
