Solid Edge 2D轉3D_摺疊線設定 – 2024/01/25
25
一月

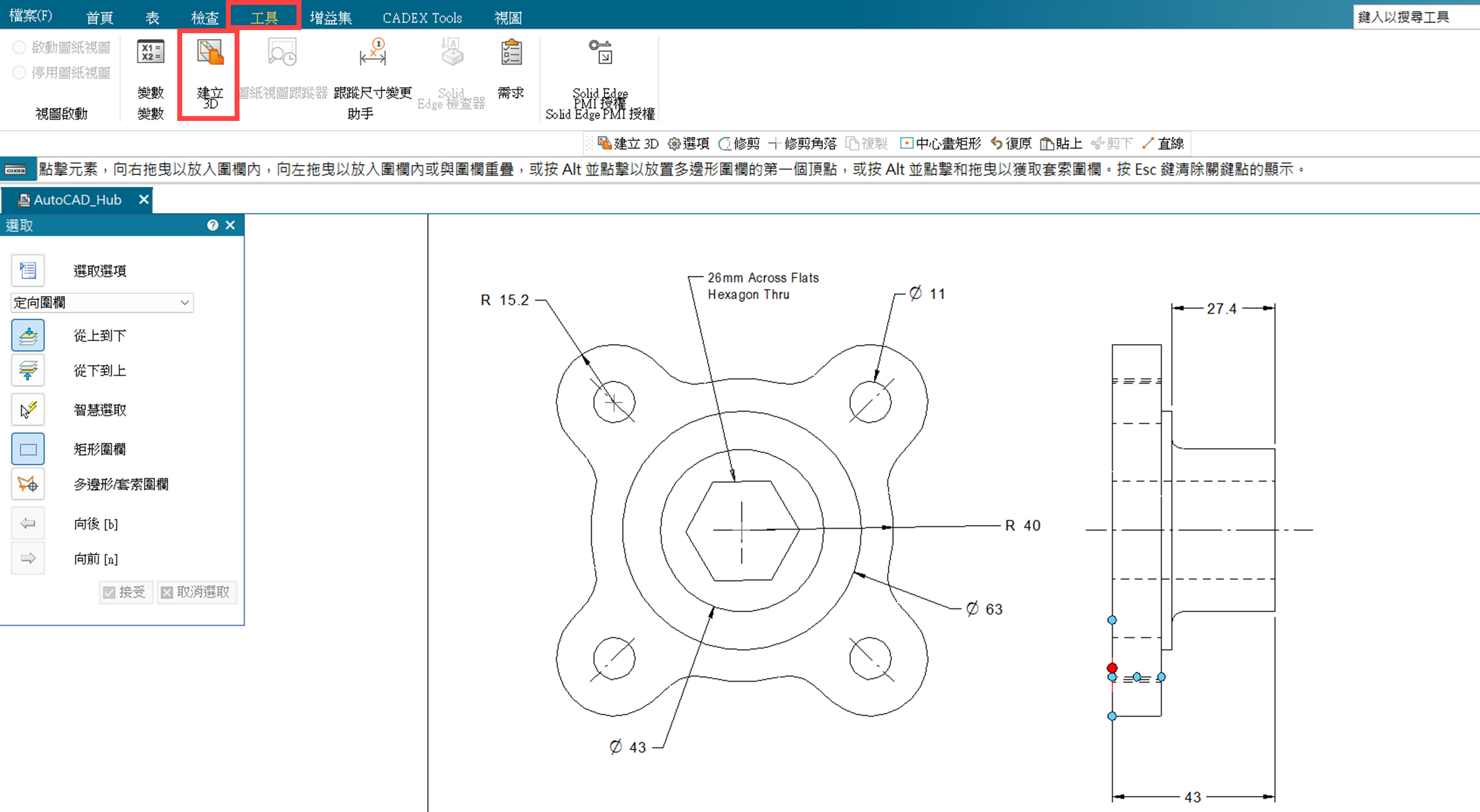

透過 Solid Edge 建立2D轉3D時可使用「建立3D」指令，但在自動抓取視圖擺放時，
有時會有視圖不在預期位置而須再次進行調整的狀況，可透過手動設定「摺疊線」來改善。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

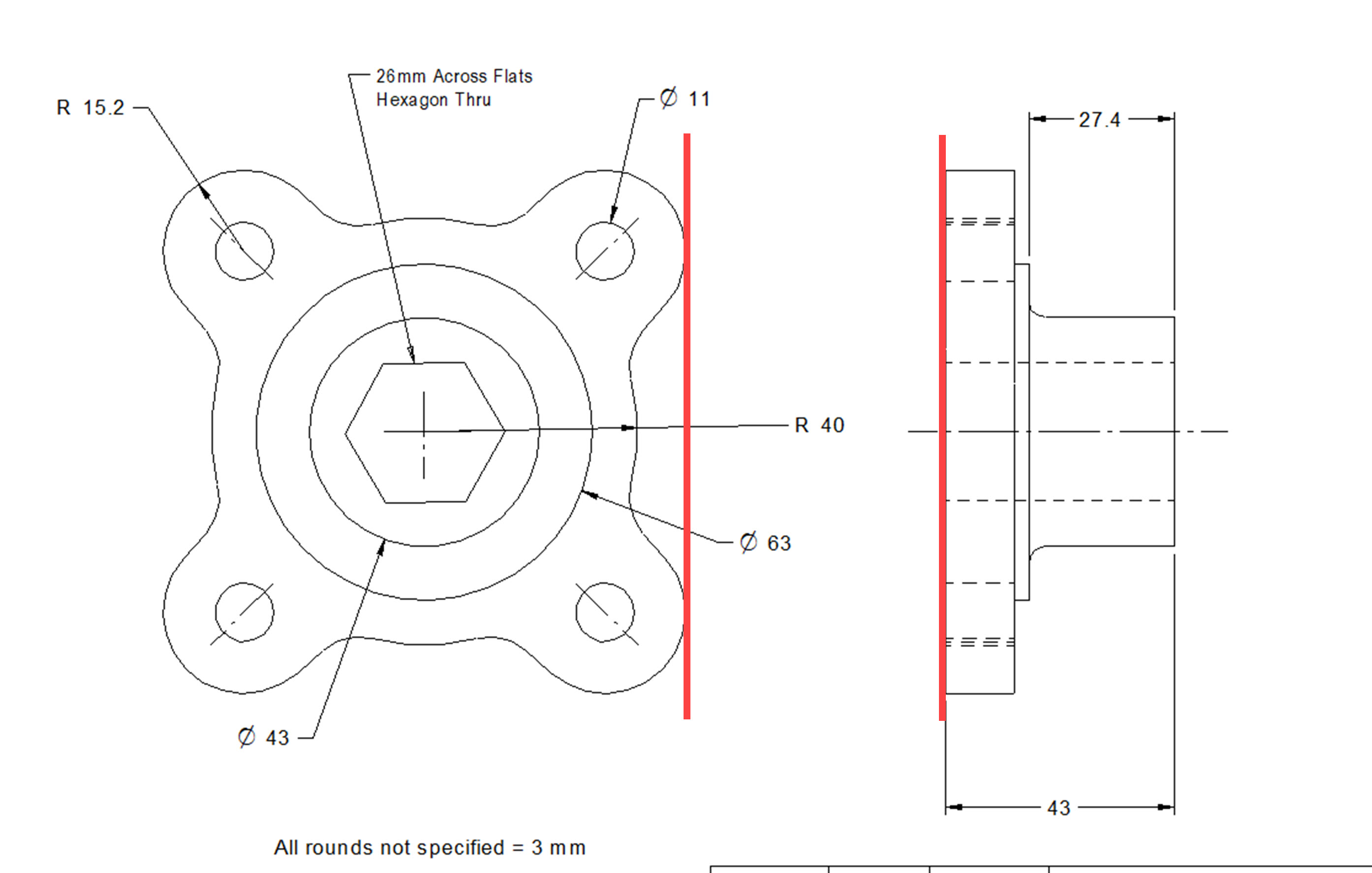

例如：如下範例，想建立3D時，使附圖「右側視圖」對齊「前視圖」。

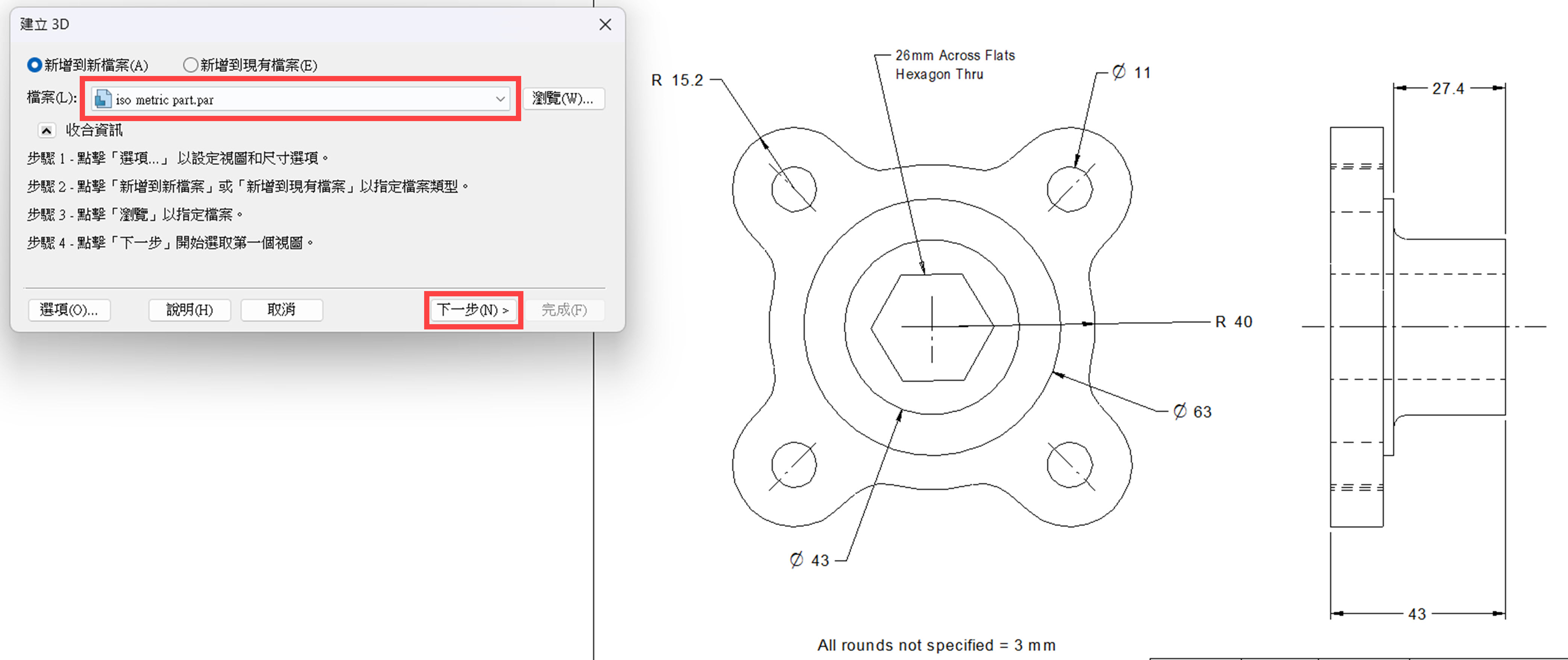

無設定摺疊線的狀況下，使用「建立3D」指令，依照下圖步驟設定檔案類型。

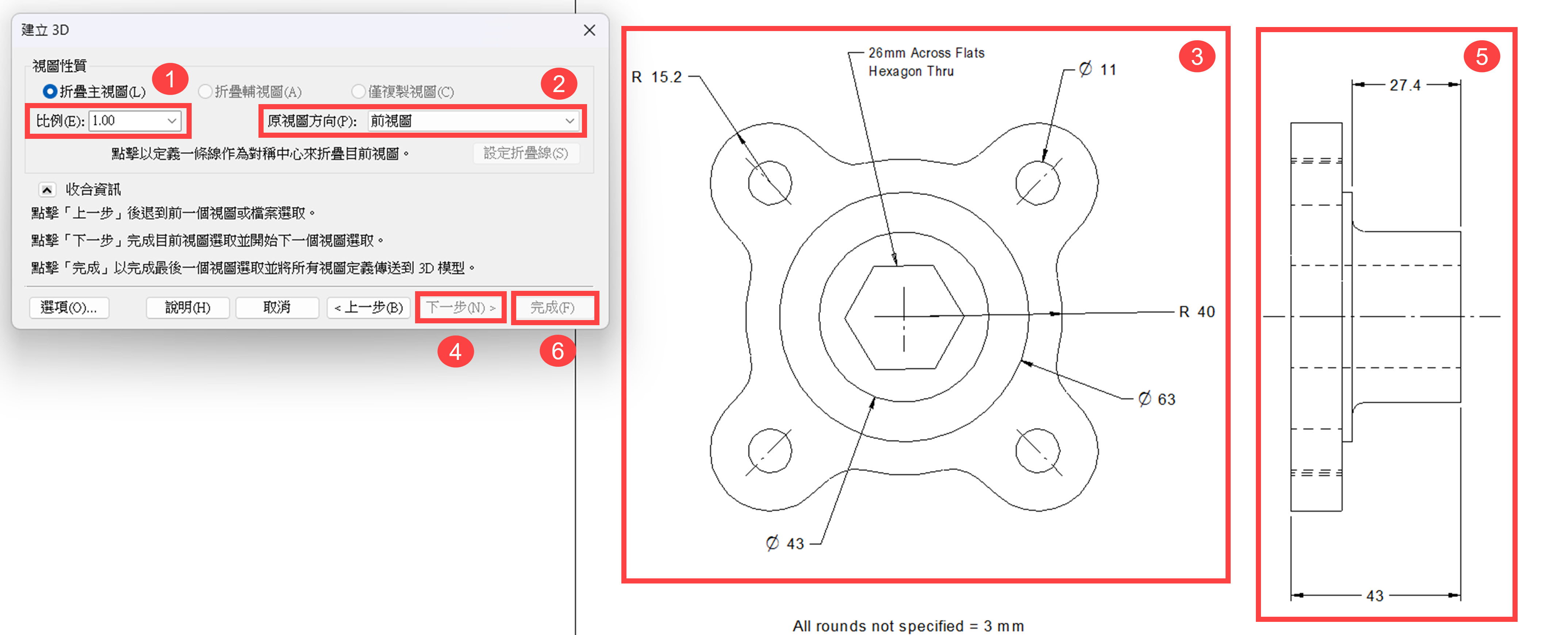

完成「比例」及「視圖方向」設定，視圖方向等同第一個框選視圖。
依序執行圖內 ③、④ 步驟將所有視角選取即可。
依序執行圖內 ③、④ 步驟將所有視角選取即可。

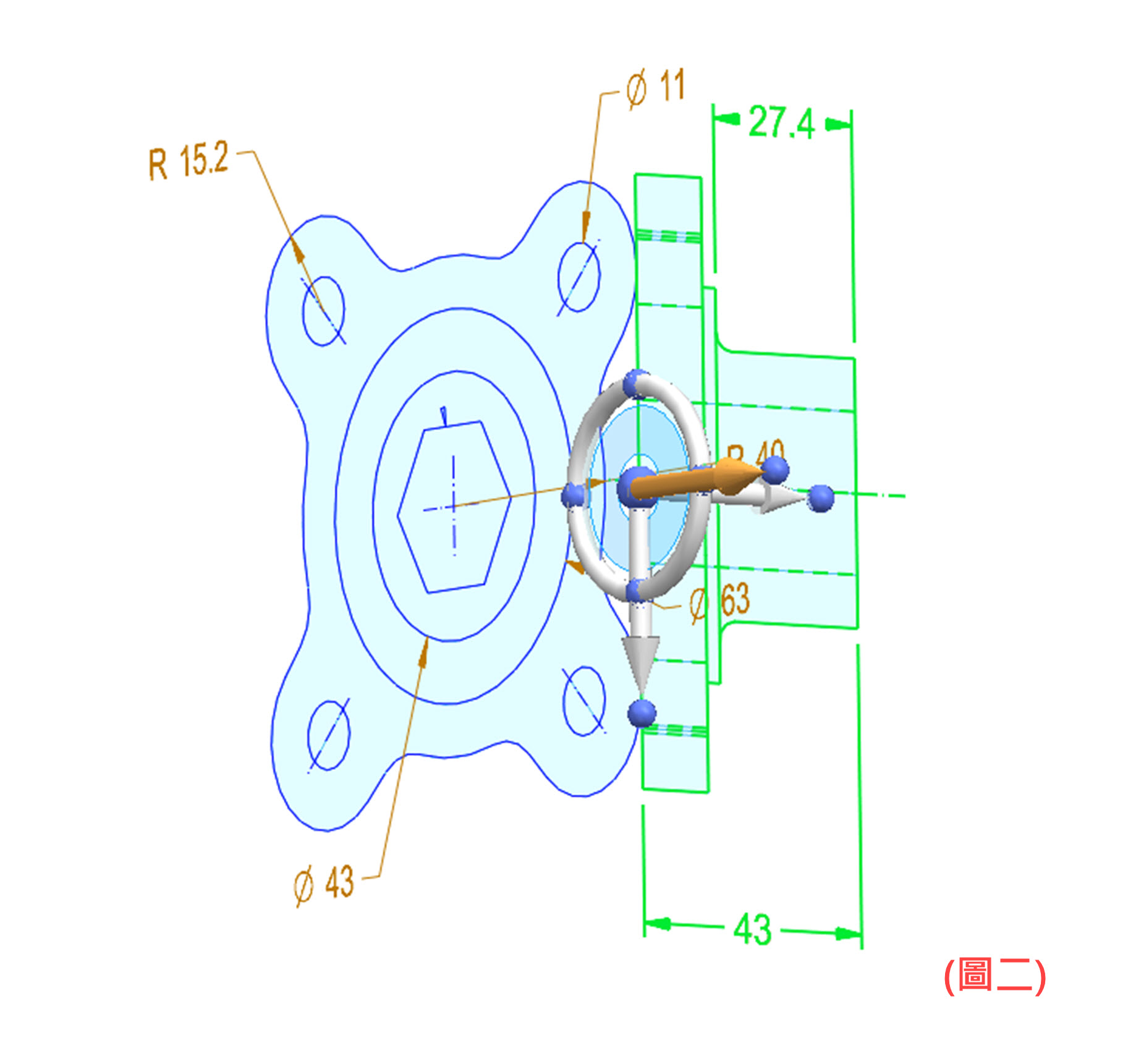

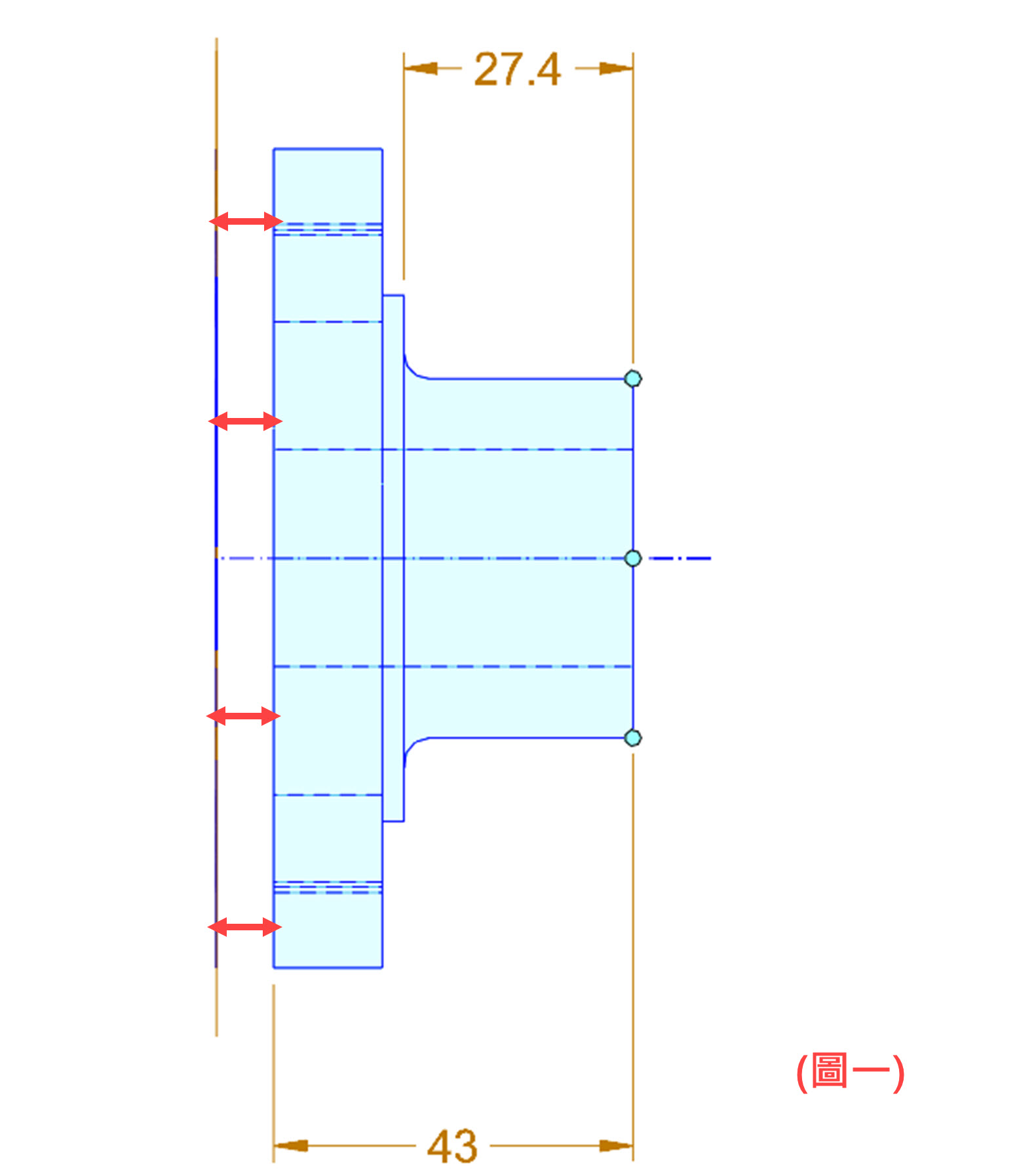

完成後會發現對齊偏置一段距離如(圖一)，此時可以使用幾何控制器點選「建立3D」移動至正確位置如(圖二)。

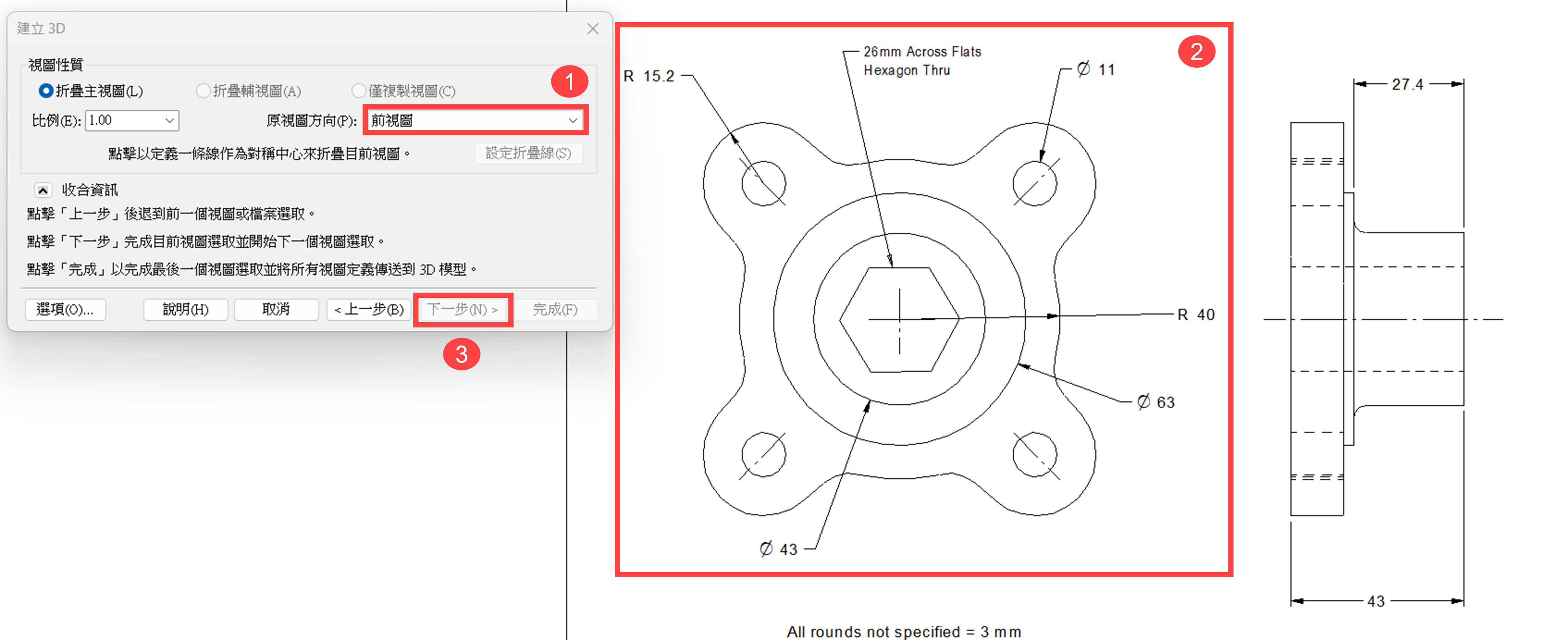

若不想進入3D後需要再做修改，即可在設定視圖方向步驟，將「原視圖方向」設定為「前視圖」，
並先框選前視圖，點選下一步。
並先框選前視圖，點選下一步。

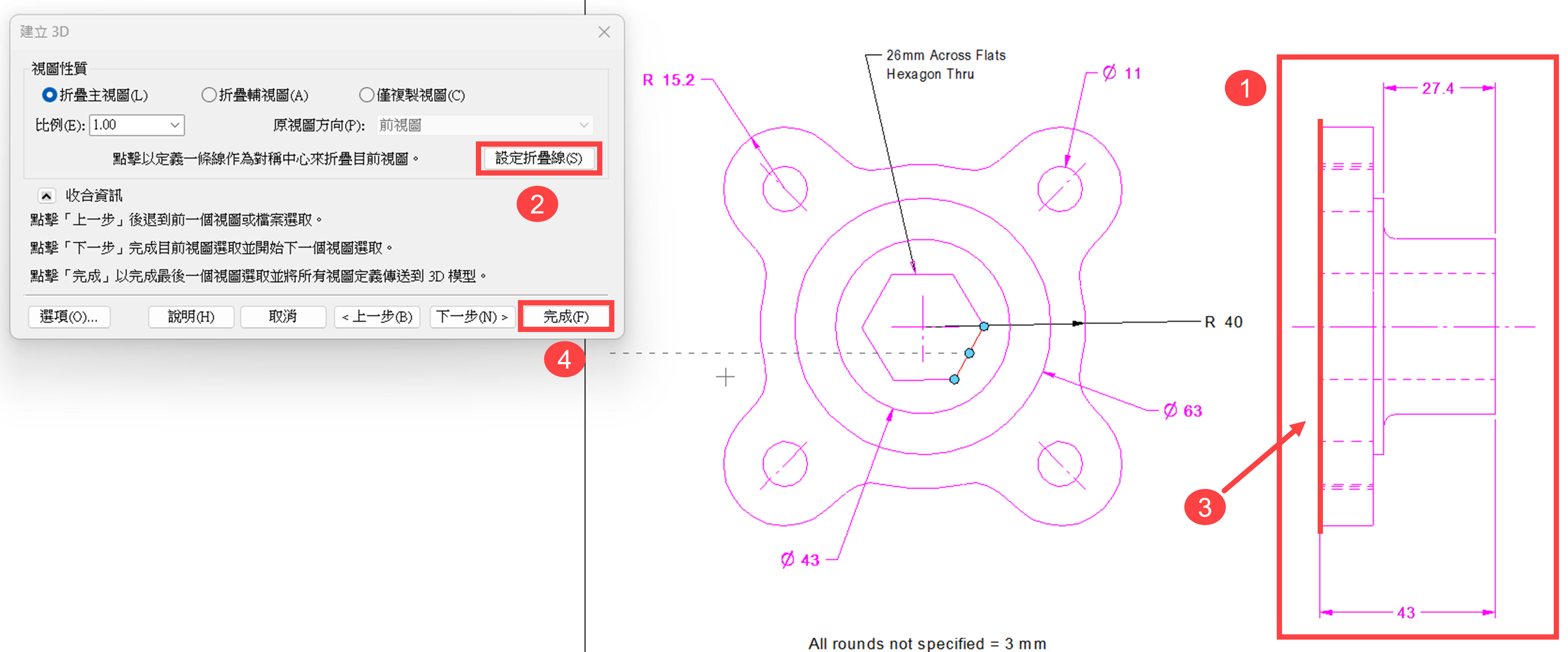

框選右側視圖，點選「設定摺疊線」，並點擊右側視圖要做為基準的「邊線」，再點選下一步，
重複框選及設定摺疊線步驟，直至所有需使用視圖框選完畢，點選完成。
重複框選及設定摺疊線步驟，直至所有需使用視圖框選完畢，點選完成。
拋轉進3D即可呈現對齊效果。…(完成)
劉雨融 Yolanda
