Solid Edge 3D草圖相切曲線連接 – 2022/05/13

五月

Posted by Monica

Category:

在繪製3D草圖時，可能需要將任意2條 不同平面 或 不同軸向 的線段用相切曲線連接，我們此時要選 關鍵點曲線 來進行繪製。

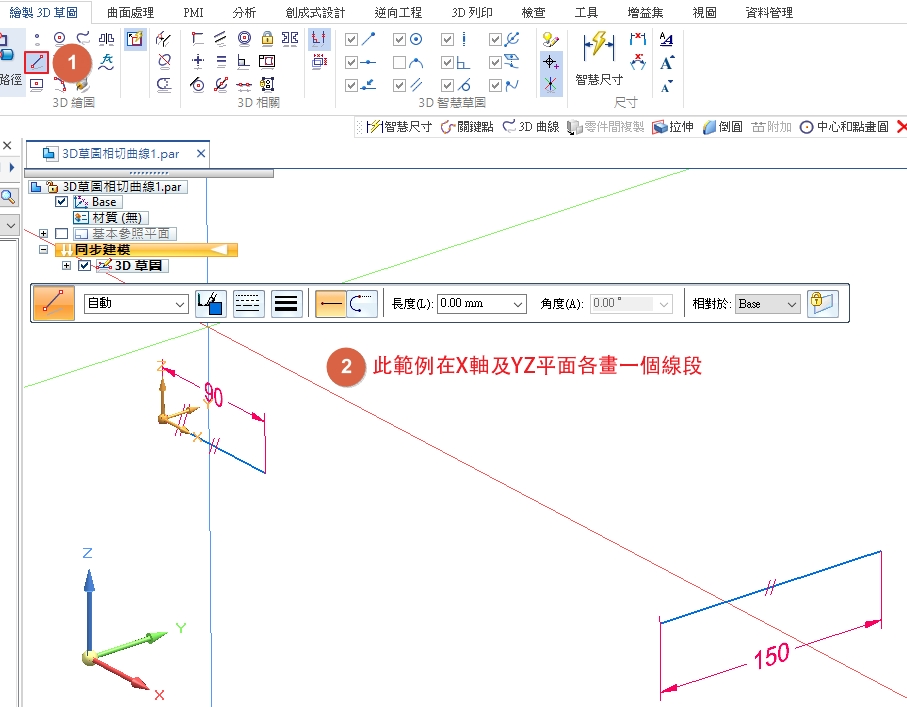

首先至繪製3D草圖點選 3D直線繪製兩條所需的線段。

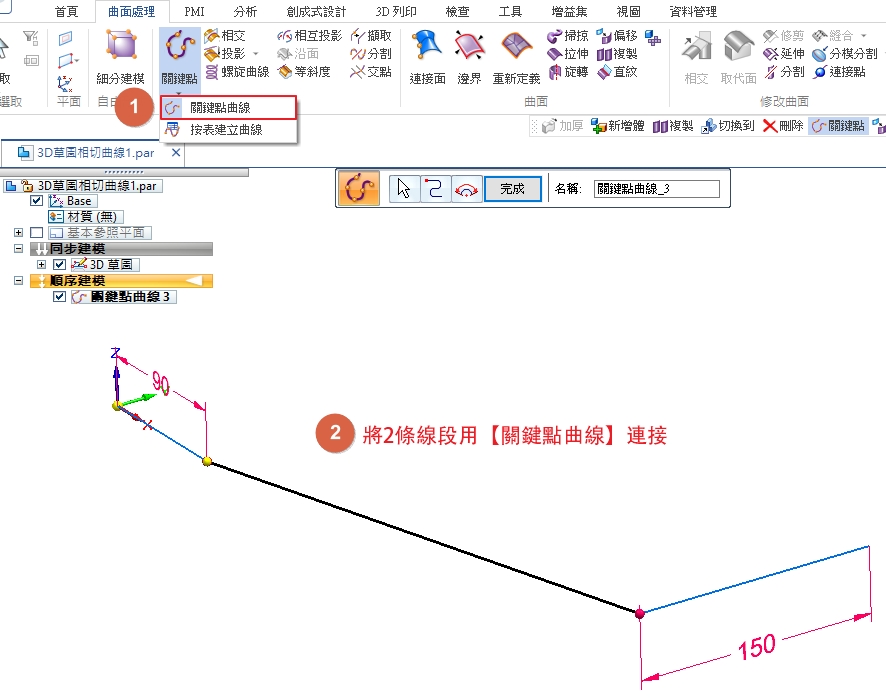

接著過渡至順序建模，選擇曲面處理內關鍵點曲線將2線段連接。
※因為曲線以後可能需要回特徵進行修改，因此建議在順序建模繪製。

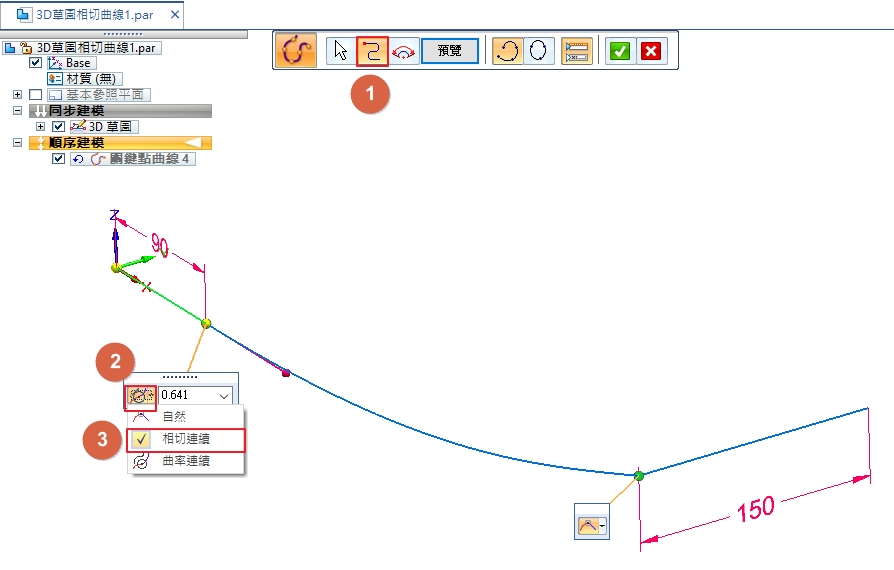

回到端部條件步驟將相切條件下拉選擇相切連續。

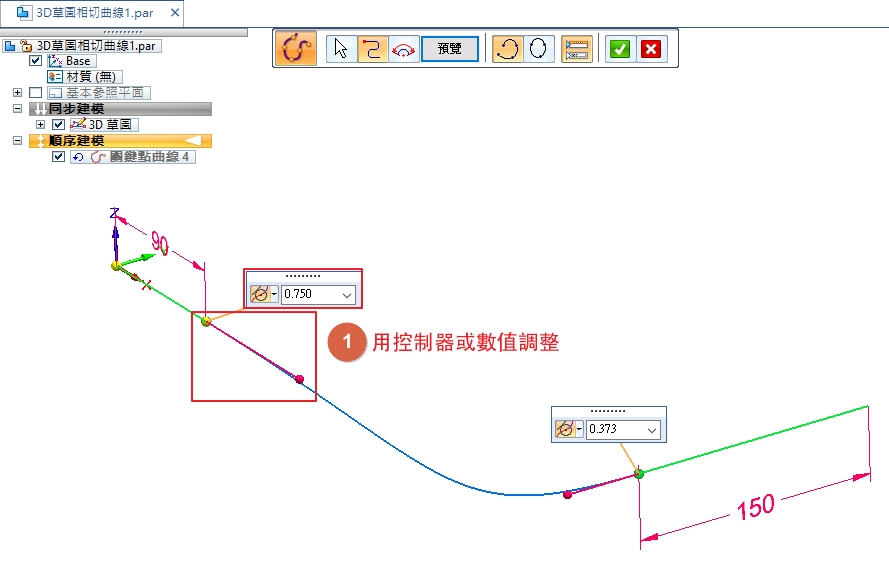

手動調整控制器或輸入數值調整後按下確定即可。

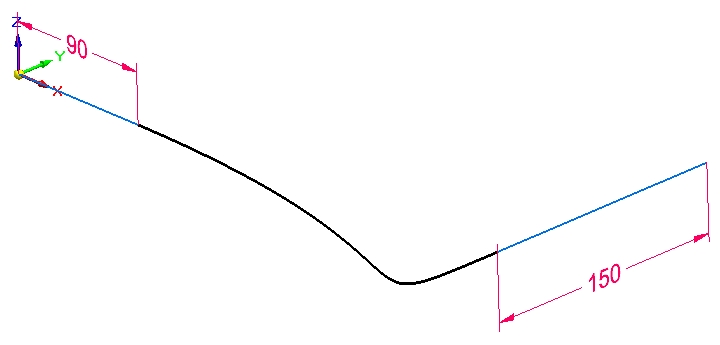

完成的3D草圖相切曲線，如下圖所示。…(完成)

向珊融 Sandy Siang
