繪製零件過程中，有些尺寸會因為模型邊緣的消失，而尺寸失效(棕色尺寸)，可選取此尺寸點擊Alt鍵，將尺寸端點移至新的參考邊/點上。

請參考以下說明：

步驟1 步驟2 步驟3 步驟4

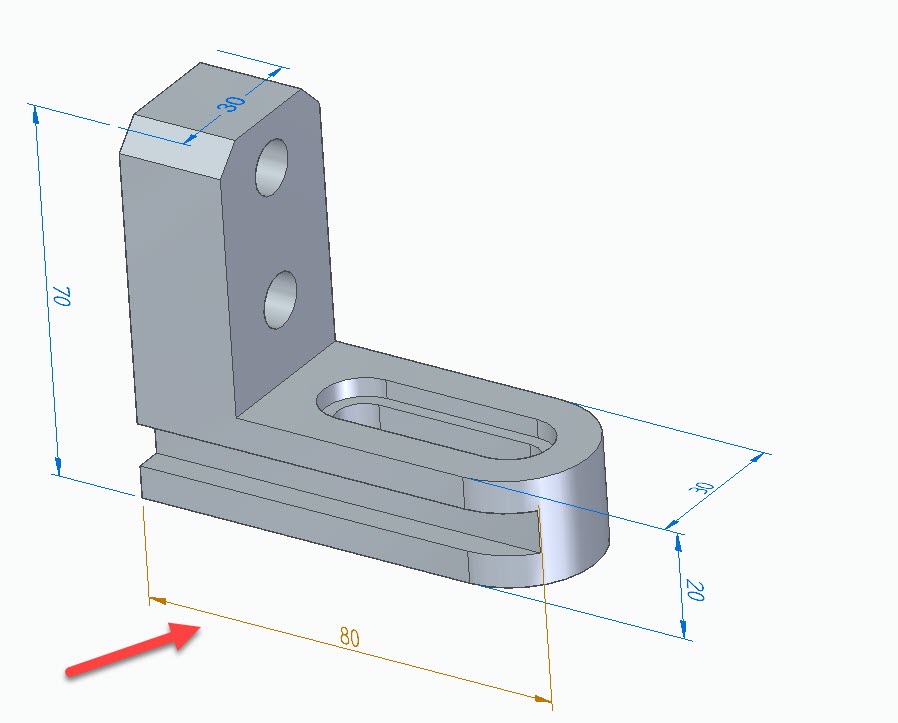

出現失效尺寸(棕色尺寸)。

選取尺寸後，點擊Alt鍵將失效端點(紅點)移動。

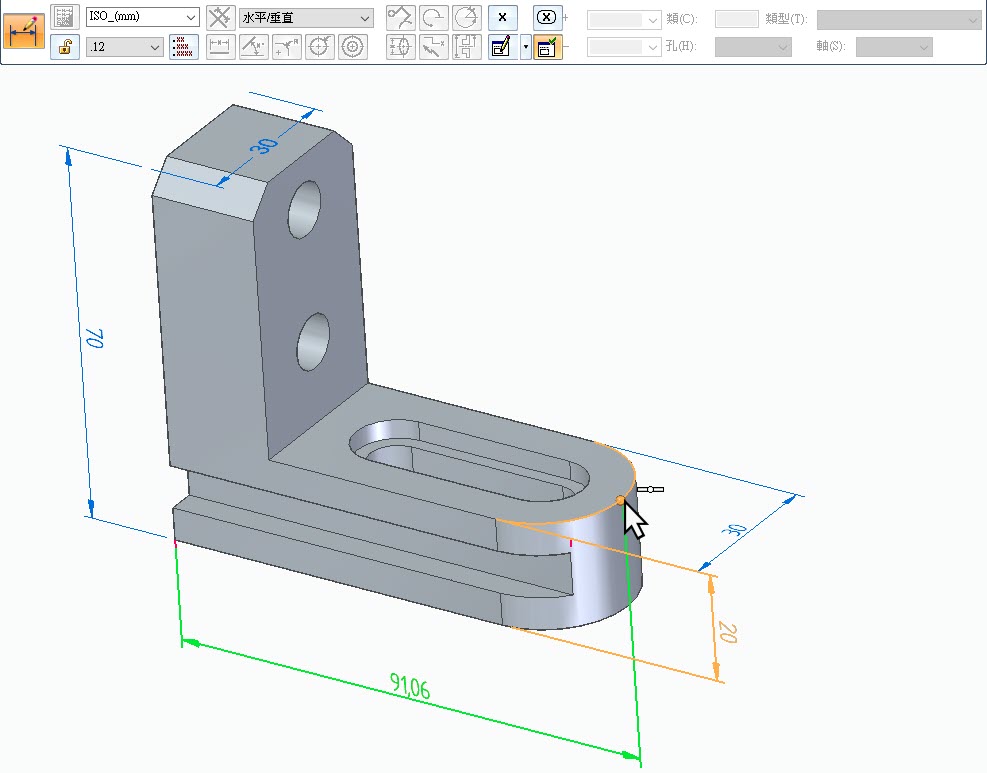

拖曳至參考邊/點。

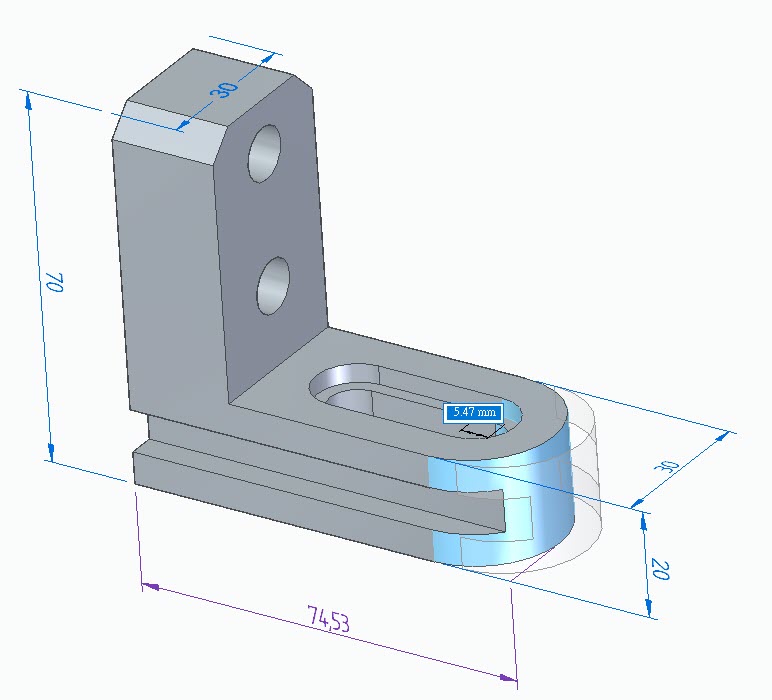

恢復參考的尺寸與模型產生即時連動。...(完成)
