Solid Edge BOM表分置於多個圖紙 – 2024/04/03

3
四月
Posted by Monica
Category:
無迴響

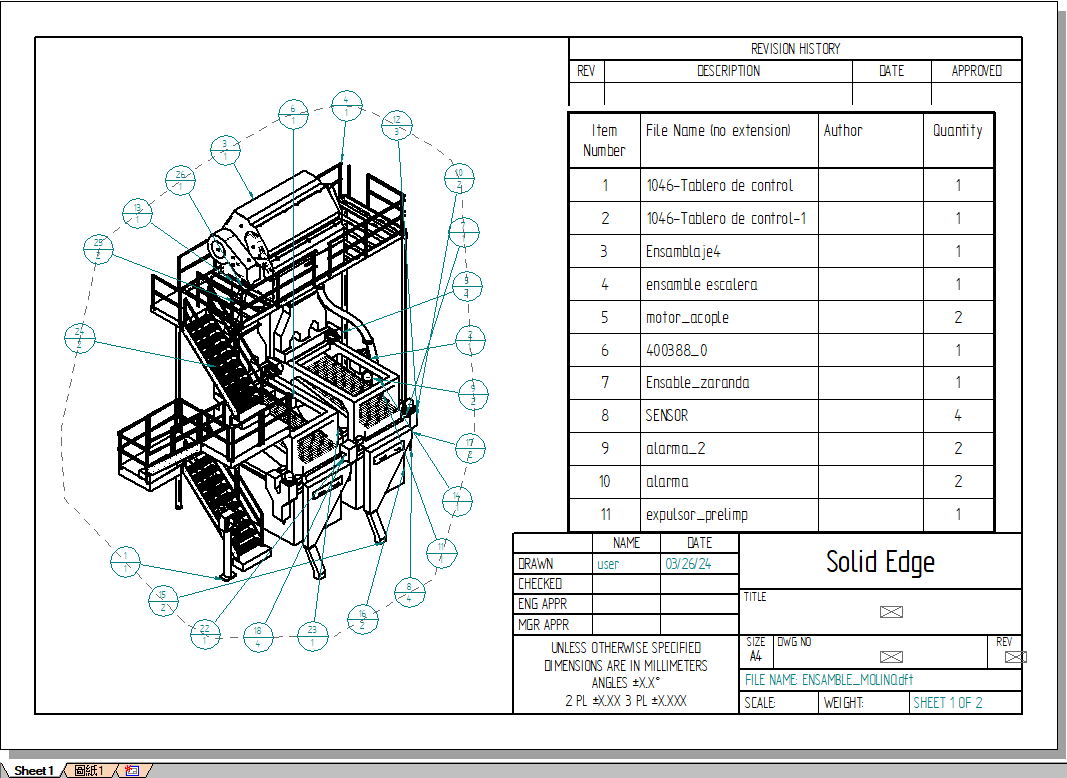

當零件明細表(BOM表)過長，超出圖框時，可利用調整「高度」功能，可參考先前的技術專欄「Bom表分頁控制」，

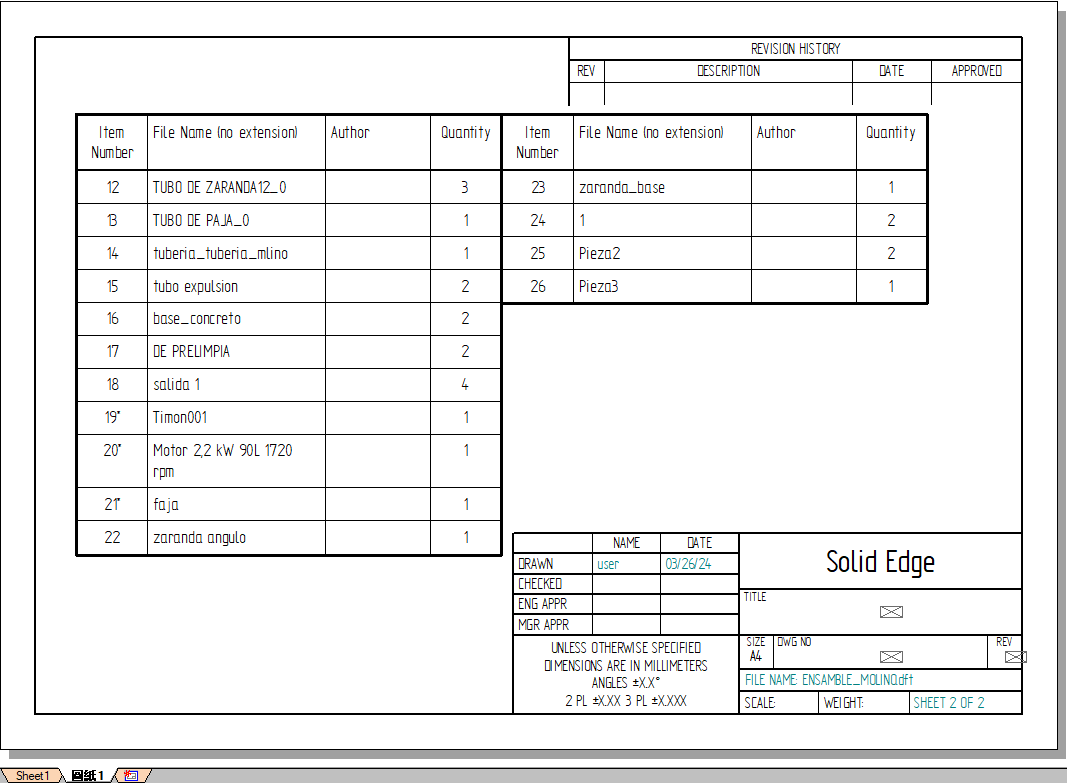

若仍超出圖框，也可考慮將部分BOM表的移到 不同的圖紙 上。

請參考以下的操作方式：

步驟1 步驟2 步驟3

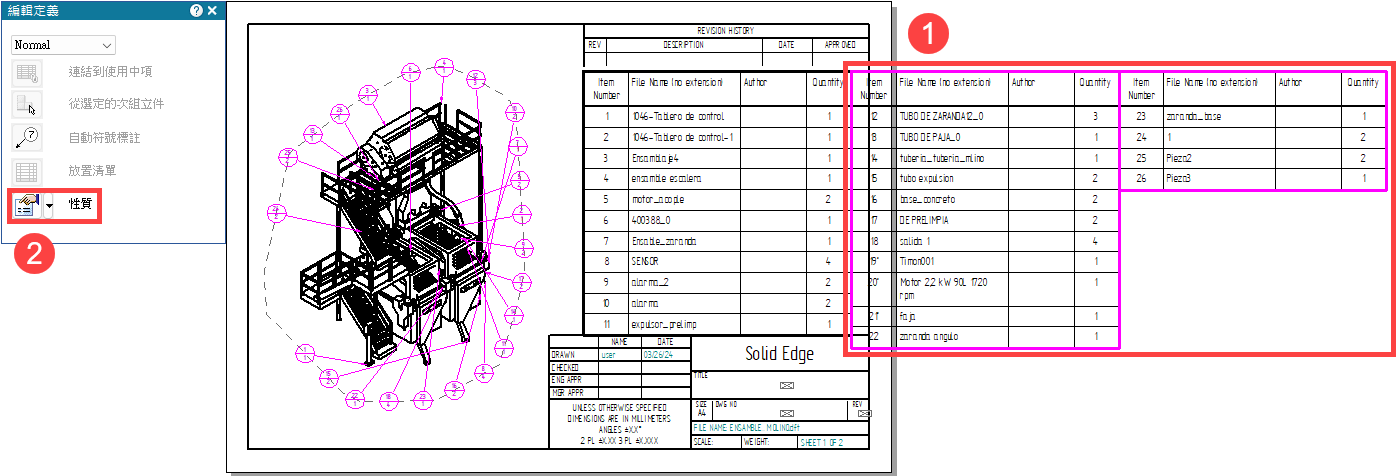

首先，選取要移動的BOM表，然後點選「性質」。

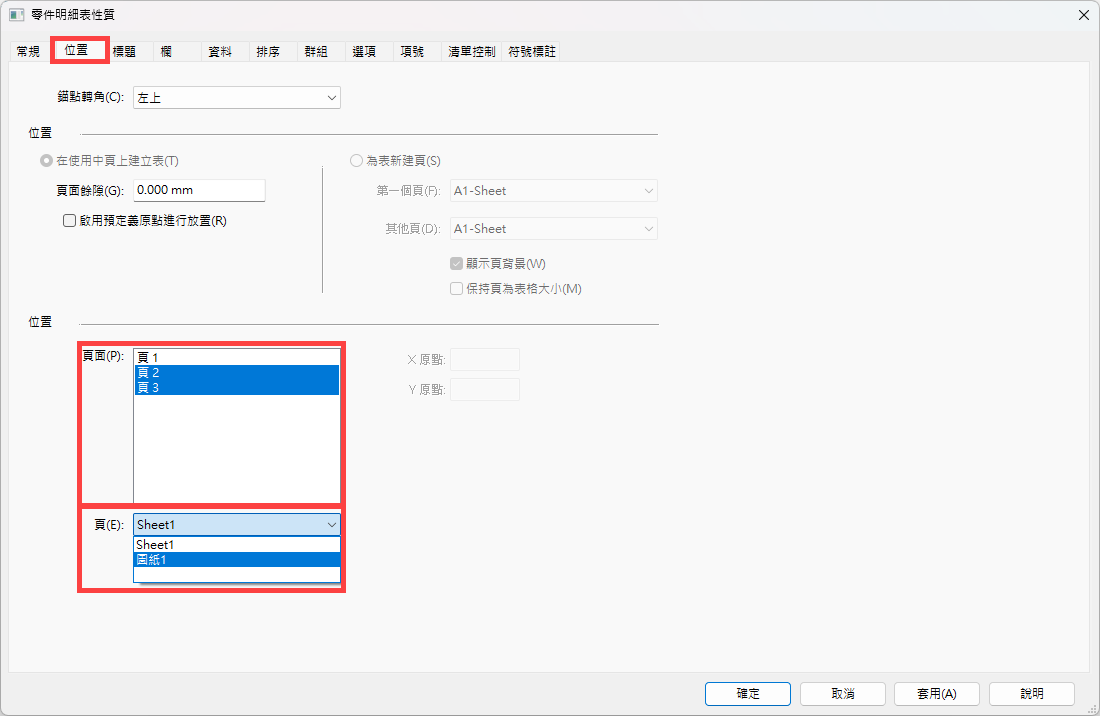

點選「位置」，確認「頁面」是否有選擇正確，然後在「頁」中選擇要放置的圖紙。

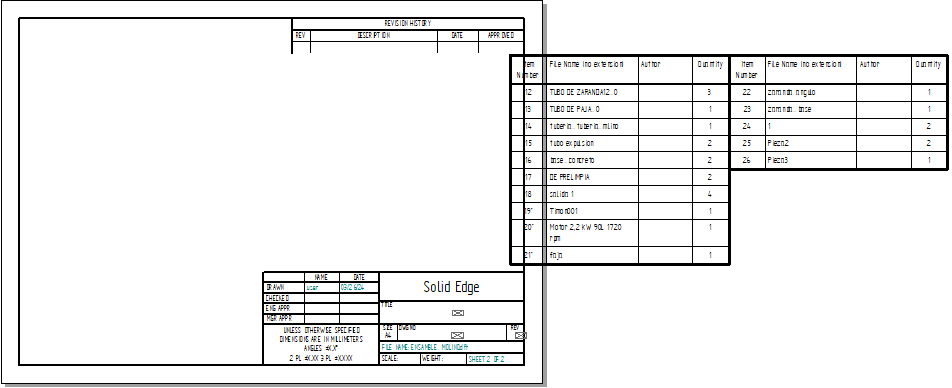

最後，將BOM表移動到所需位置上即可。…(完成)。

吳 習 Frank Wu
