Solid Edge BOM表的號球預設值更改 – 2015/07/17

17
七月
Posted by Monica
Category:
無迴響

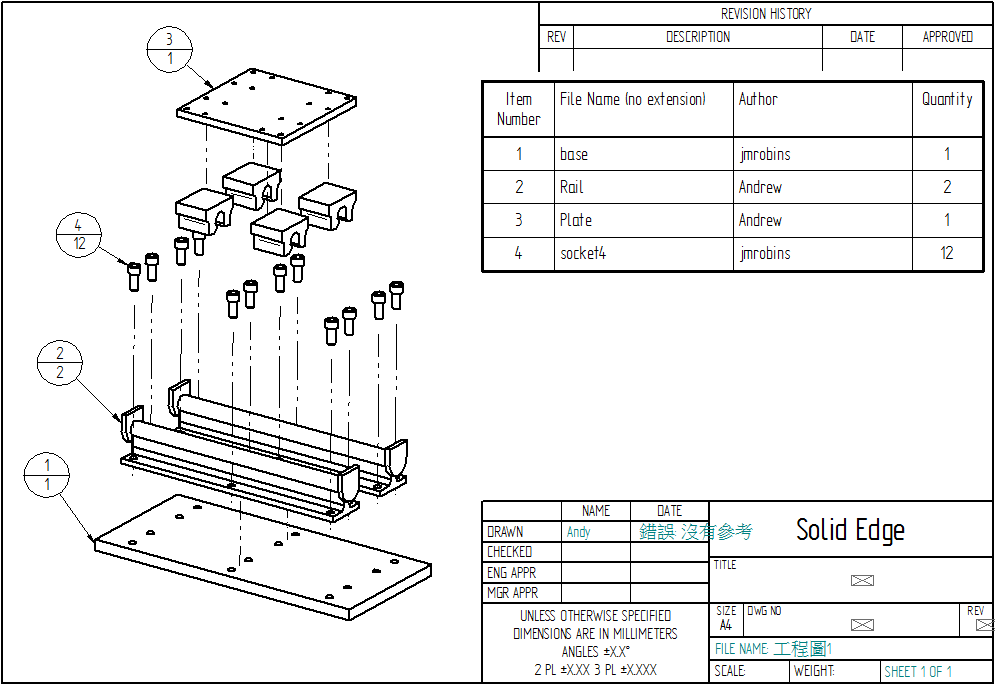

SOLID EDGE工程圖內放置BOM表時，預設的狀態下號球會顯示BOM編號與數量，那該如何修改預設值，使將來都可以僅顯示編號呢?

步驟1 步驟2 步驟3 步驟4 步驟5
解決方法很簡單，操作步驟如下:
如圖，在放置BOM表之前，先點擊設定按鈕進入設定頁面

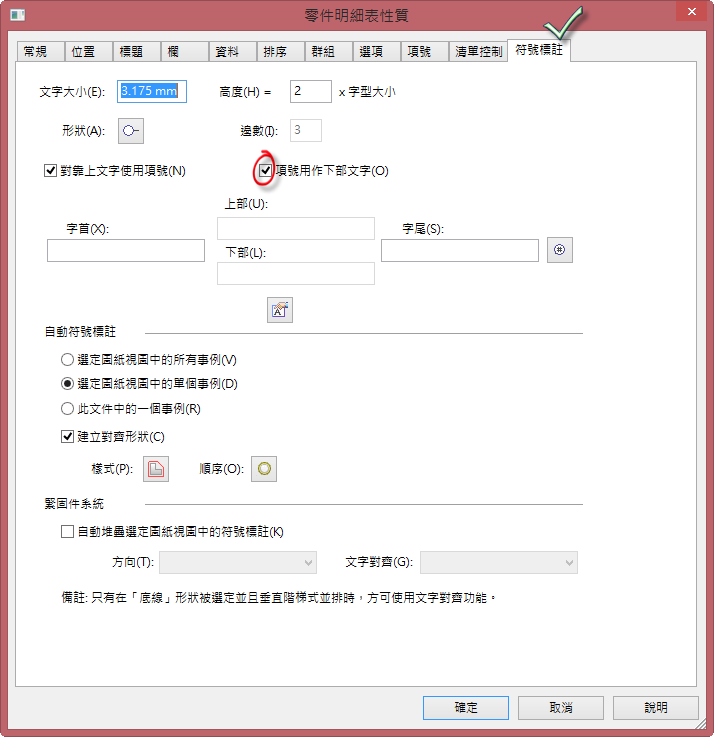

切換至符號標註頁面，並且將項號用作下部文字選項的勾勾移除

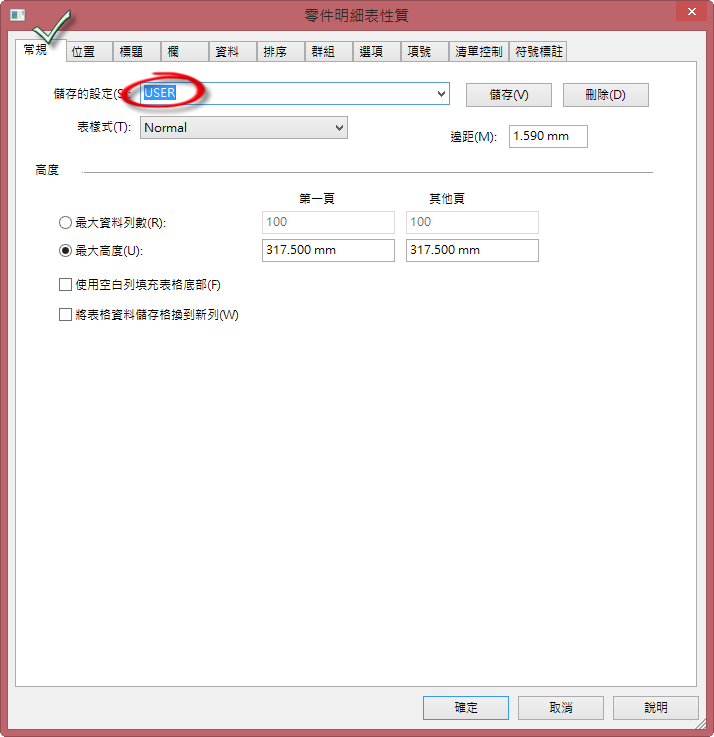

切換回常規頁面，在儲存的設定內填入新名稱後按下儲存即可
這樣以後再也不用每次都一個一個慢慢改了，只要在放置BOM表的時候選擇所儲存的設定即可唷!

呂哲安 Andy Lu
