在組裝零件的時候，有時候客戶或其他部門的人員會提供檔案給使用者使用，但礙於軟體不同，因此可能會使用中繼檔交流，
但又會擔心另一個問題，如果對方有修改模型的話，那該怎麼辦？
雖然Solid Edge本身有同步建模可以直接修改，但使用者如果不知道對方修改的部分，那又該怎麼辦？
此時，就可以使用Solid Edge的「CAD Direct」功能。
步驟1 步驟2 步驟3 步驟4 步驟5

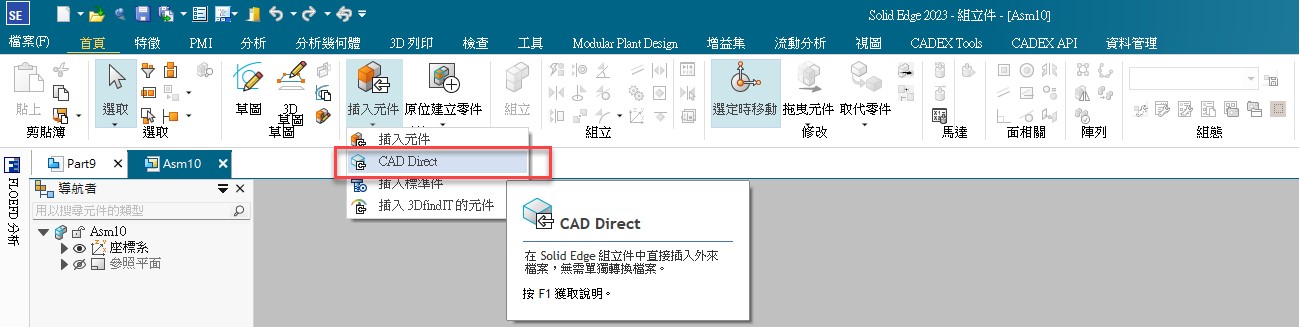

首先，開啟組立件的環境時，可以在「插入元件」當中，選擇「CAD Direct」功能。

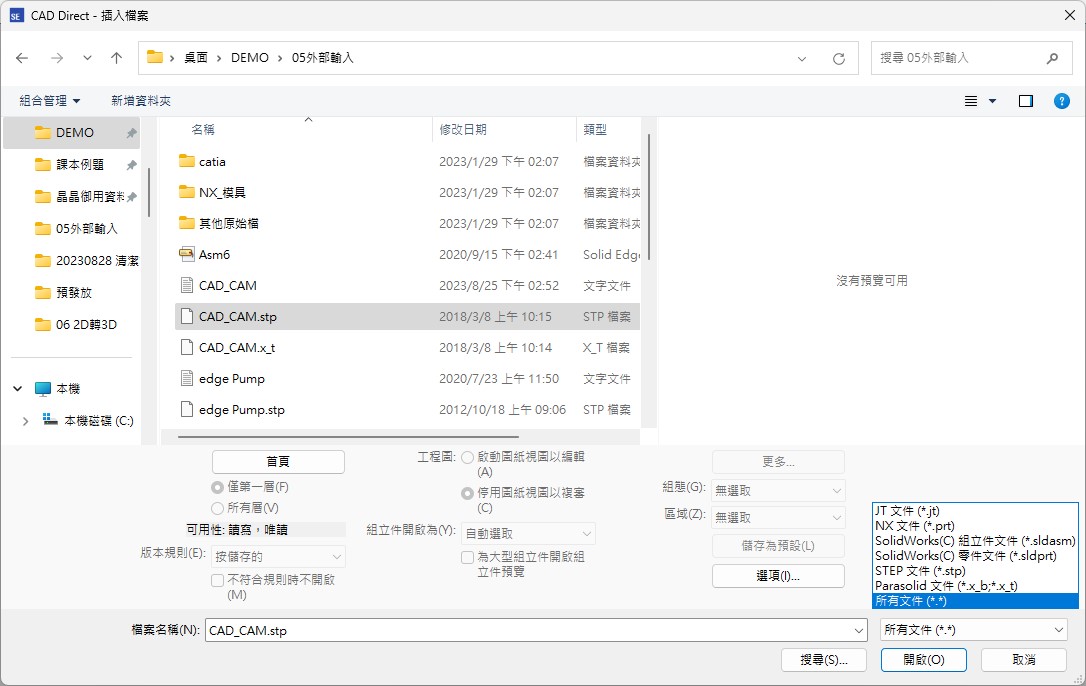

接著，可以從資料夾當中找出所需要插入的零件檔案。
備註：此功能支援NX、Solid Works、*.stp、*.igs、*.x_t、*.jt 格式的檔案。
備註：此功能支援NX、Solid Works、*.stp、*.igs、*.x_t、*.jt 格式的檔案。

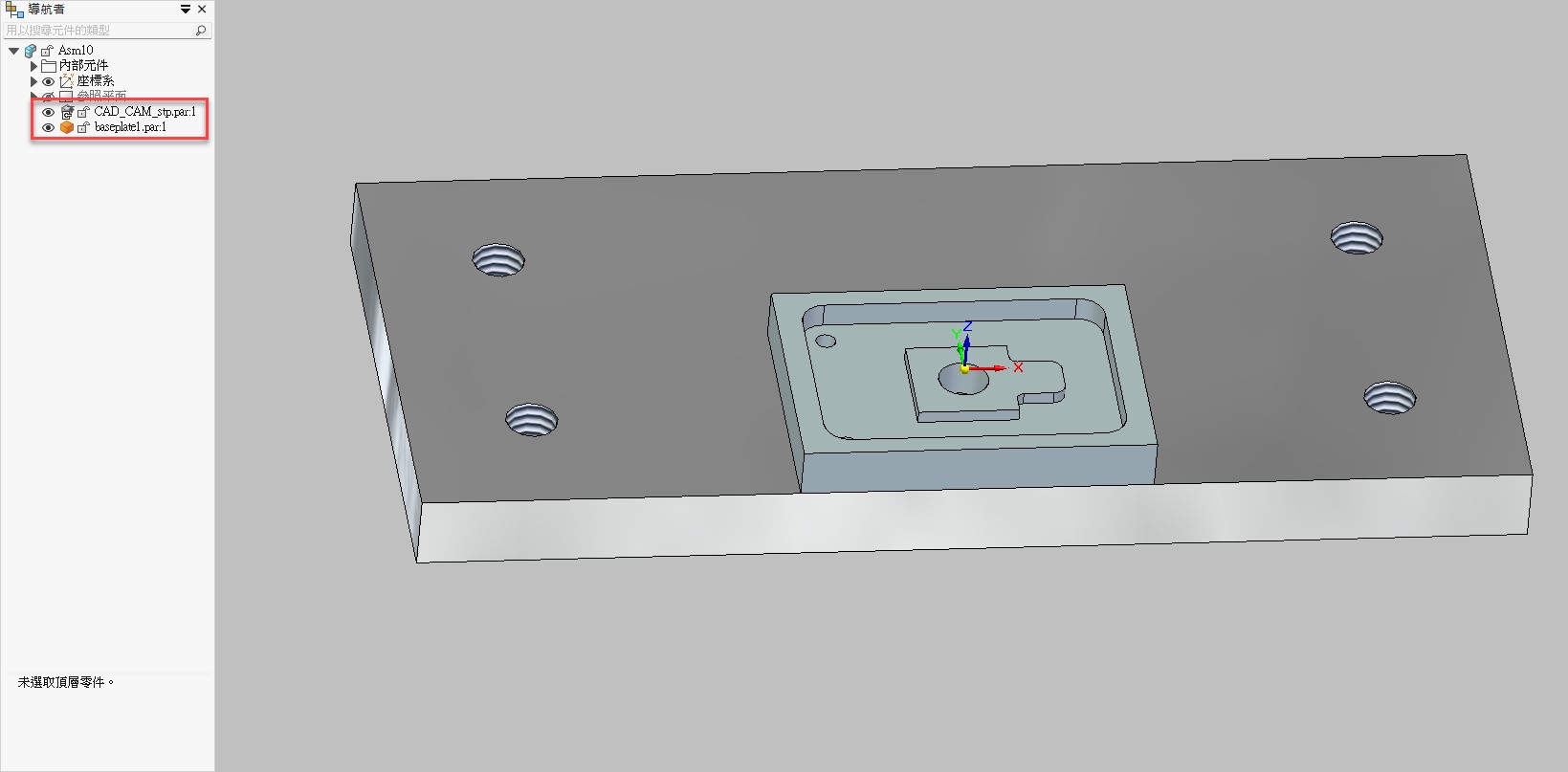

此時，可以看到零件一樣匯入進來可以進行組裝使用，與Solid Edge所繪製的檔案並無不同。
僅只有導航者上所顯示的圖示略有差異。
備註：此說明以*.stp檔為例，其他格式情況皆相同。
僅只有導航者上所顯示的圖示略有差異。
備註：此說明以*.stp檔為例，其他格式情況皆相同。

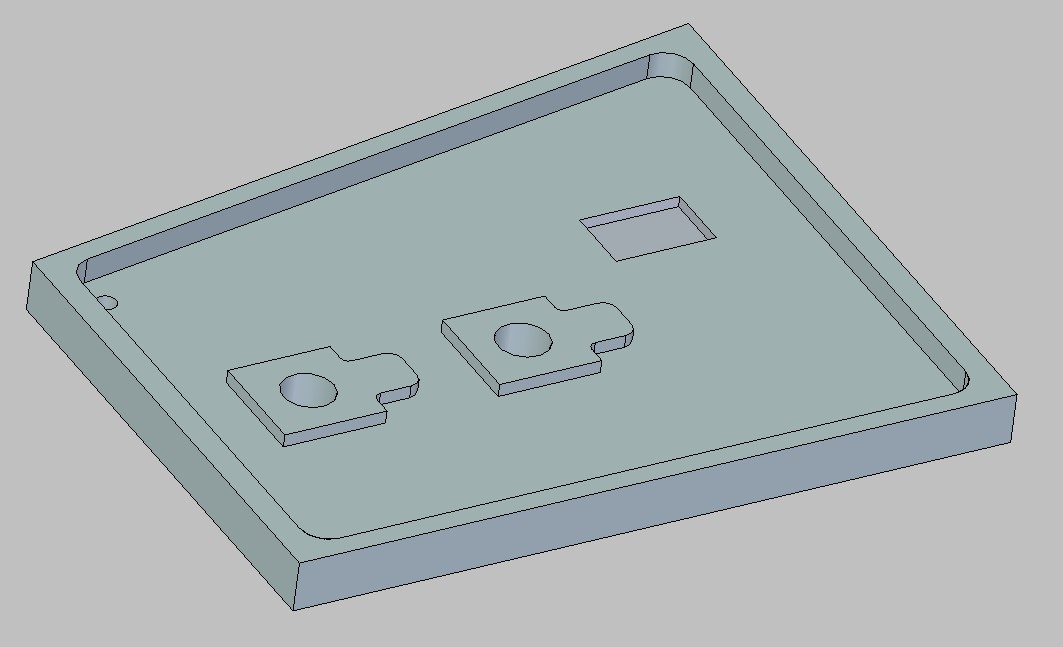

接下來，假設原檔有進行修改變更成下圖，同時也存成相同格式的*.stp檔。
但如果檔名不同時，「需修改成相同檔名，覆蓋於相同檔案位置」。
但如果檔名不同時，「需修改成相同檔名，覆蓋於相同檔案位置」。

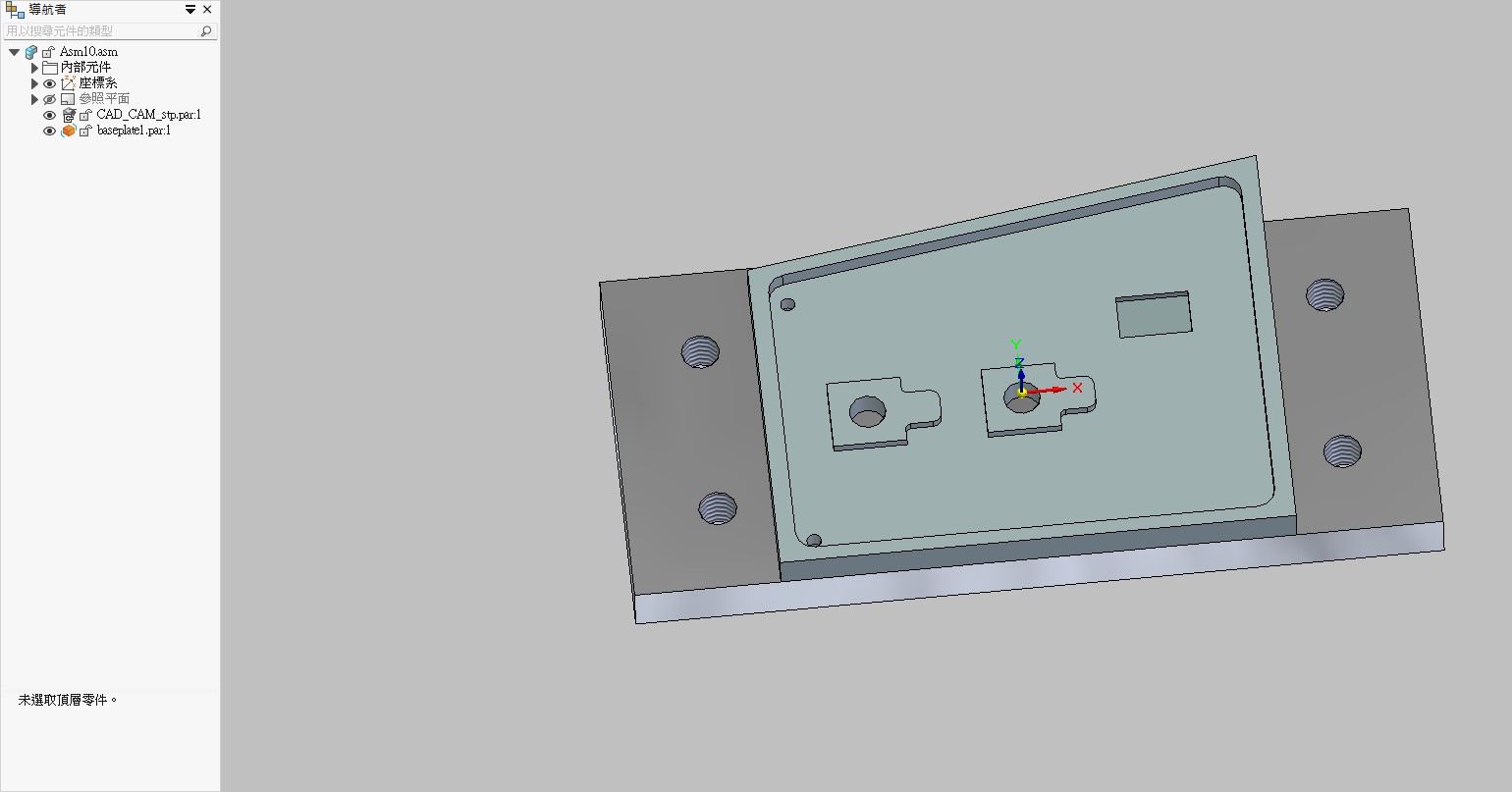

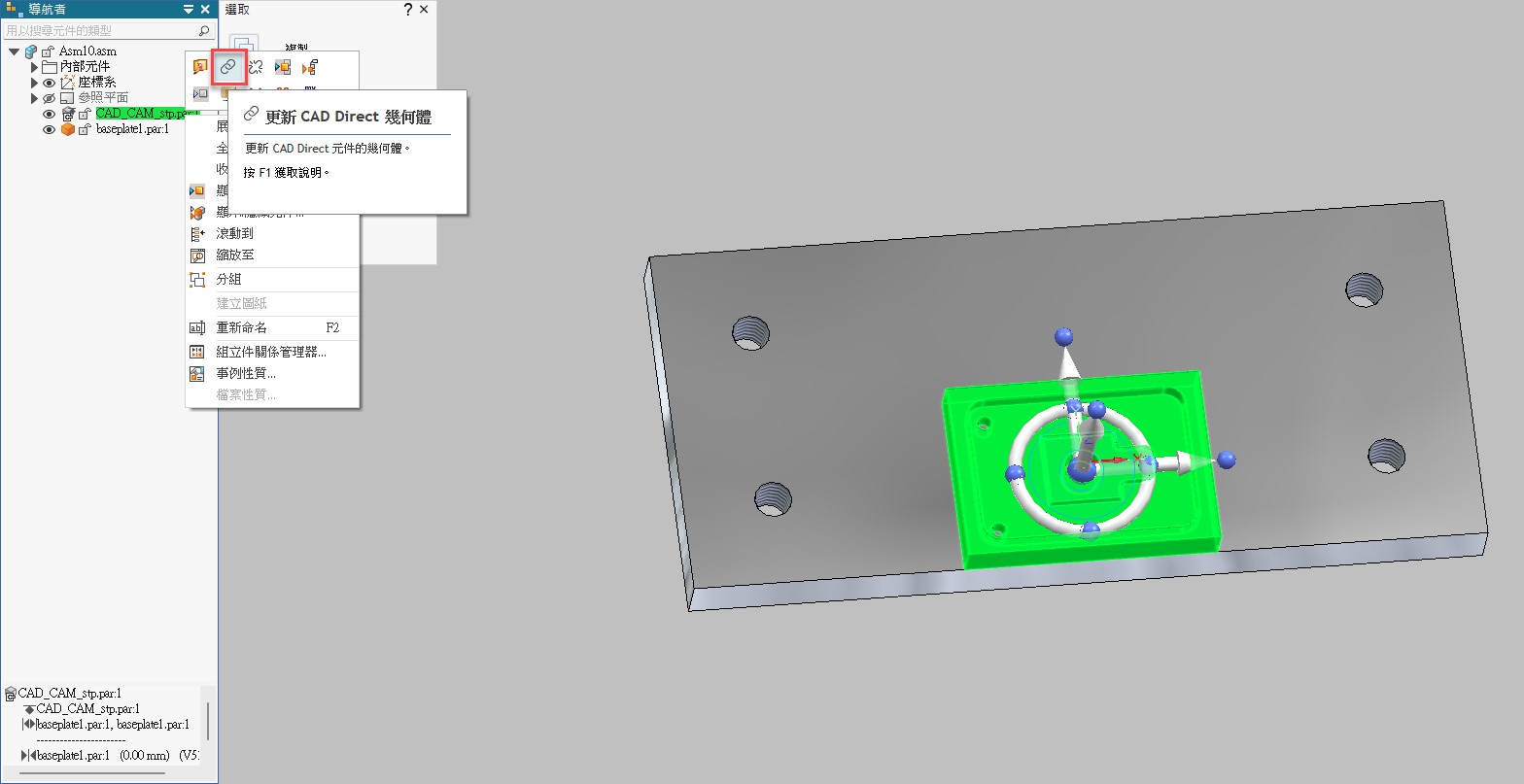

最後在原本的組立件當中，點選該元件，透過滑鼠右鍵，並按下「更新CAD Direct幾何體」，
此時就會自動更新成新的版本，對使用者而言，也無須在意原設計者修改的部分為那些。…(完)。
此時就會自動更新成新的版本，對使用者而言，也無須在意原設計者修改的部分為那些。…(完)。
林彥錡 Kevin Lin
