Solid Edge CAM Pro 輸出NC程式指定檔案路徑 – 2023/02/17

二月

Posted by Monica

Category:

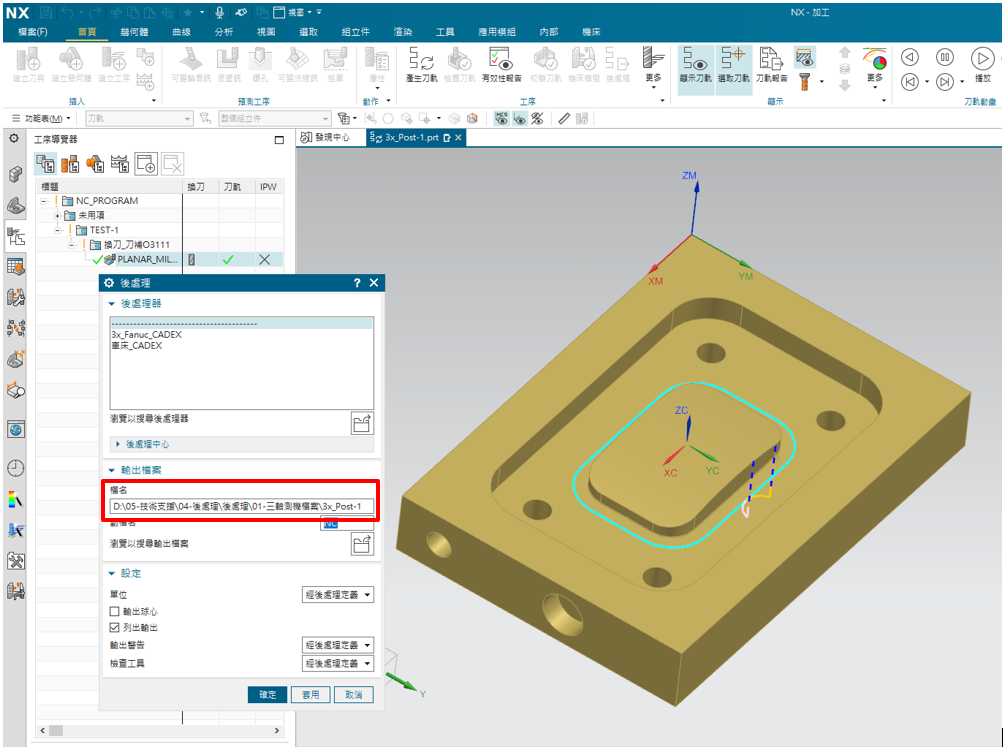

Solid Edge CAM Pro(NX CAM)在設計完加工程式時，會將工序輸出成NC碼，那NC檔案路徑會預設目前「加工檔案路徑」，

我們可以將輸出NC檔案路徑設定每次指定到「我們想要的路徑」。

圖示步驟1 步驟2 步驟3 步驟4 步驟5

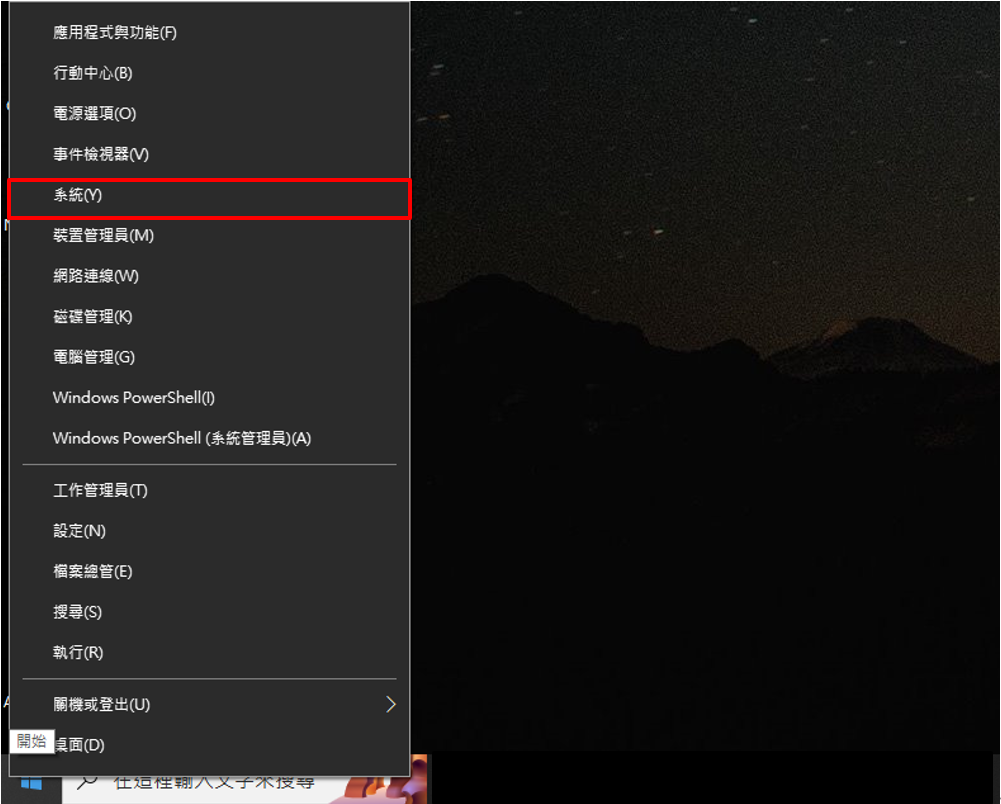

桌面左下角找到「開始」→ 滑鼠按右鍵找到「系統」。

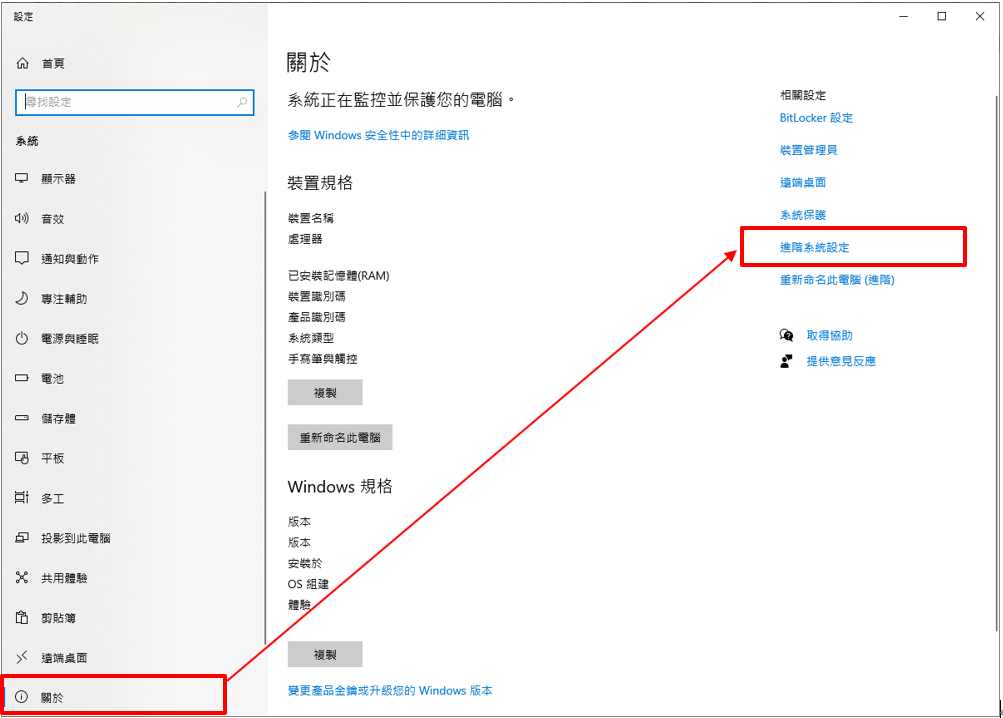

開啟系統後 →「關於」 →「進階系統設定」。

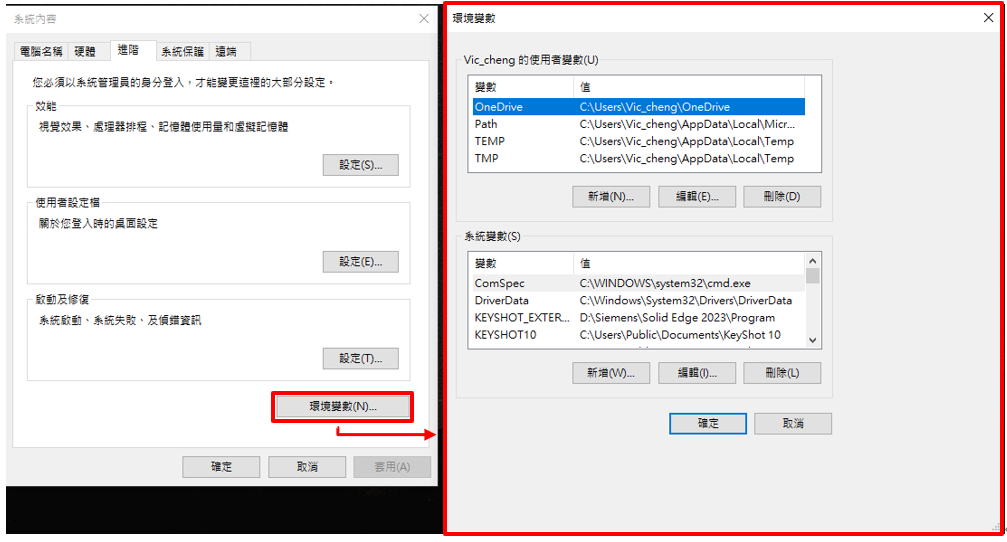

開啟進階系統設定後 → 點選「環境變數」。

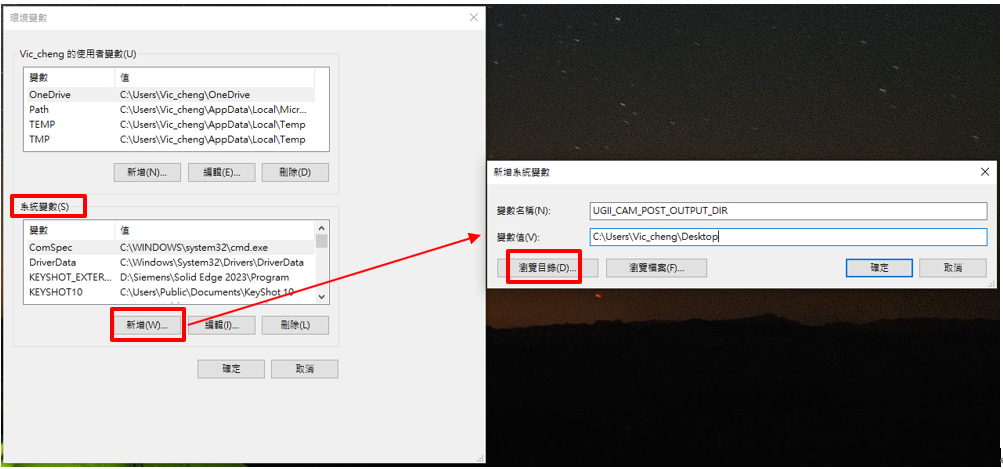

在[系統變數] → [新增]。
變數名稱(N)：UGII_CAM_POST_OUTPUT_DIR（貼上此變數）。
變數值(V)：點選「預覽目錄」→自行指定NC輸出路徑（此範例我將路徑設定在桌面）。
→設定好後「確定」。

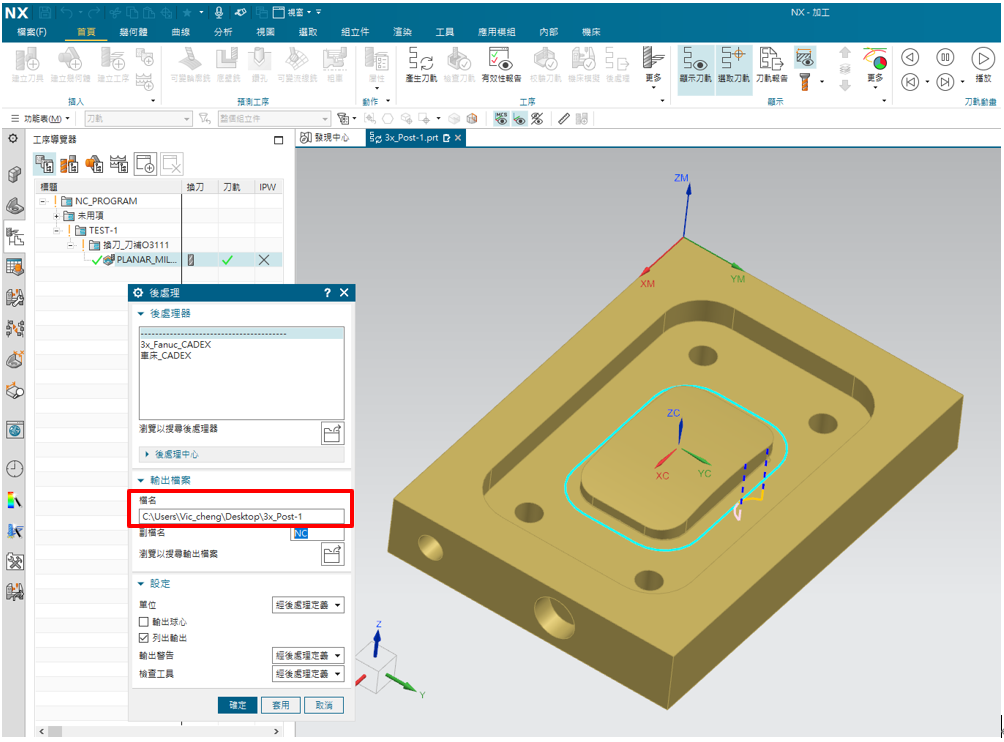

設定完成後NX必須「重新開啟」，每次工序後處理，NC路徑就是我們指定的路徑。…(完)
