Solid Edge CAM Pro (NX CAM) 字型設定 – 2024/08/09

八月

Posted by Monica

Category:

NX內可放置註釋文字及曲線文字，其中，在放置註釋文字時，字型分為兩種，【標準字型】以及【NX字型】，若是字型僅出現其中一種，可依照以下方法進行設定。

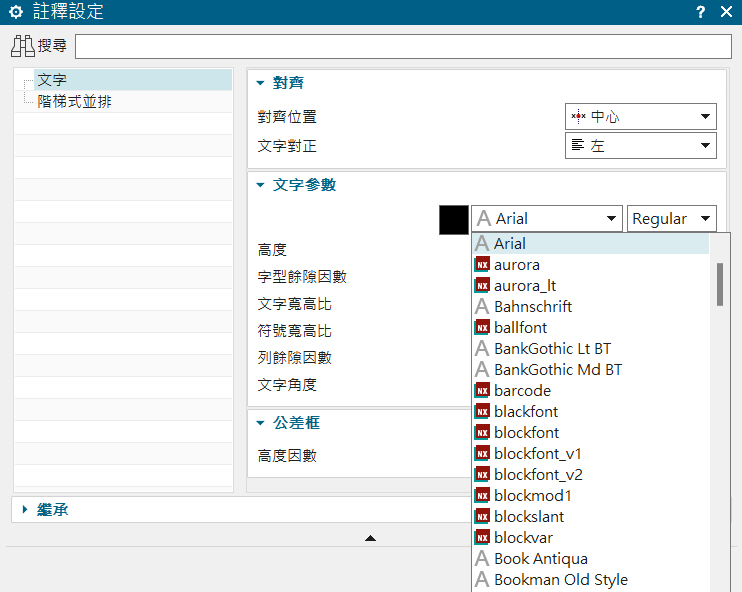

註釋文字字型分為兩種：【標準字型】以及【NX字型】，可簡單用前方圖示分別，
前方帶有紅色NX圖示(如圖一)為NX字型；
帶有灰色A圖示(如圖二)則為標準字型。

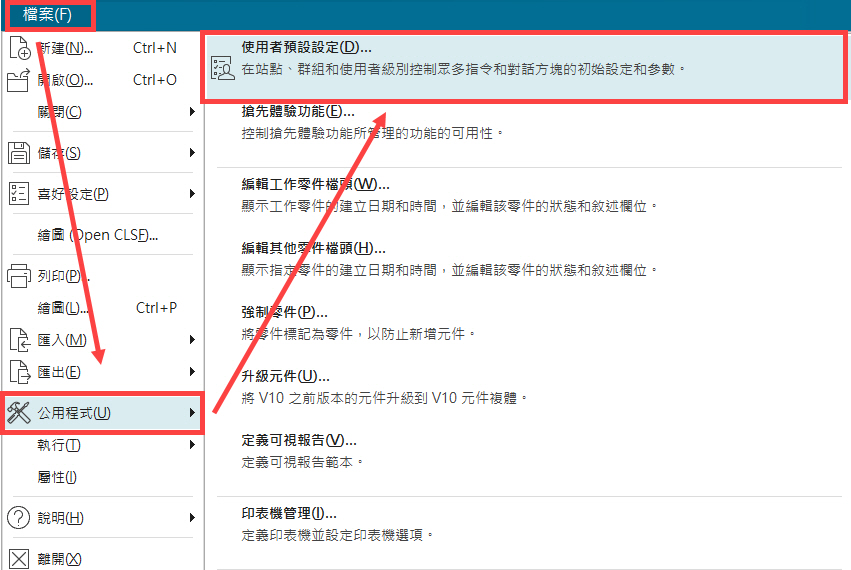

若是字型僅出現其中一種可點選【檔案】的【公用程式】進入【使用者預設設定】。

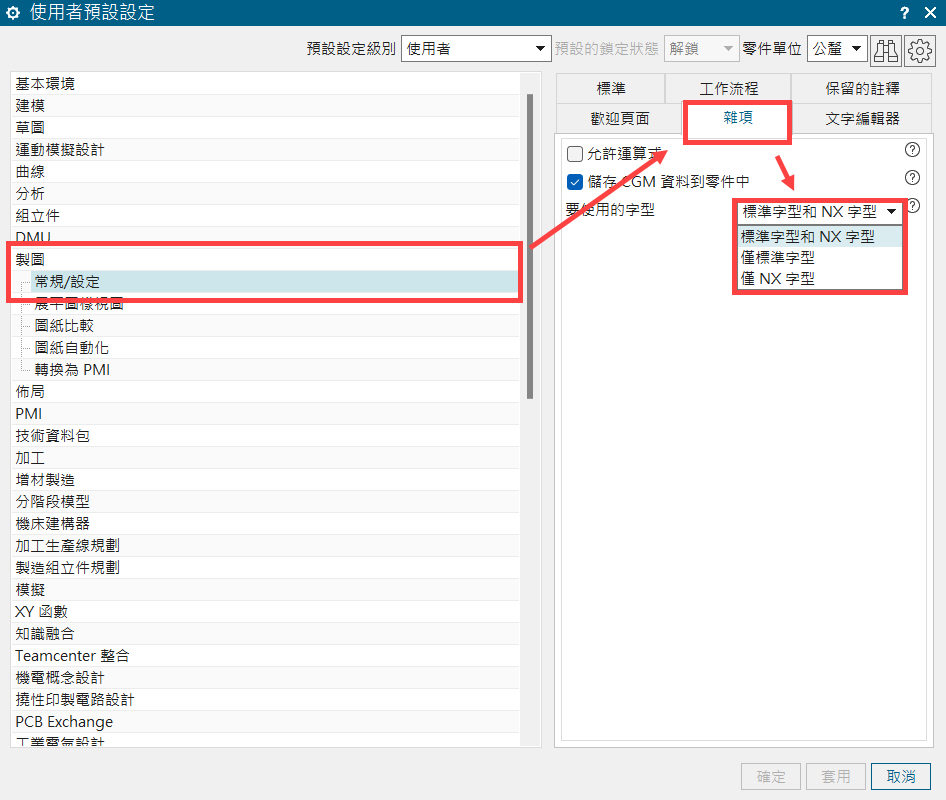

進入設定內，點選【製圖】內的【常規/設定】，並選擇【雜項】分類，
即可設定要使用的字型為NX字型、標準字型或是兩者都要。

設定完成後，重新開啟NX，在放置註釋文字時，即可使用兩種字型。…(完成)

劉雨融 Yolanda
