Solid Edge CAM Pro (NX CAM) 自定義刀具 – 2025/02/27
27
二月
進行加工時，有時需要使用「特殊刀具」，如已經有刀具的3D零件檔案，可參考以下文章: 「NX建立3D模型刀具」，將刀具匯入「刀具庫」使用。
若沒有3D檔案，則可使用「自建刀具」的方式，來建立刀具。接下來，讓我們一起來了解「自建刀具」的方法。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10 步驟11

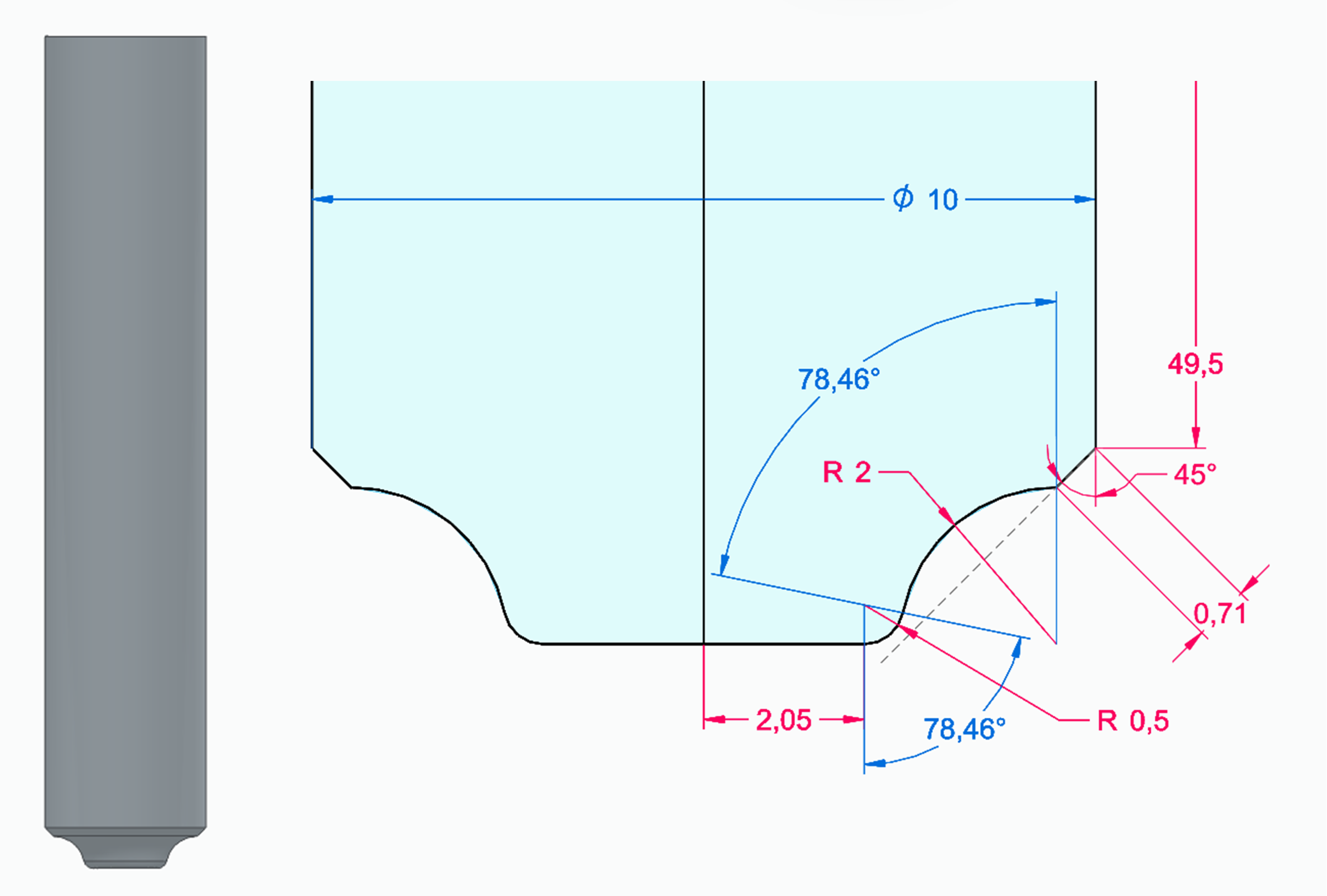

在建立「自建刀具」時，須先知道刀具各部位尺寸，以下使用範例進行說明。

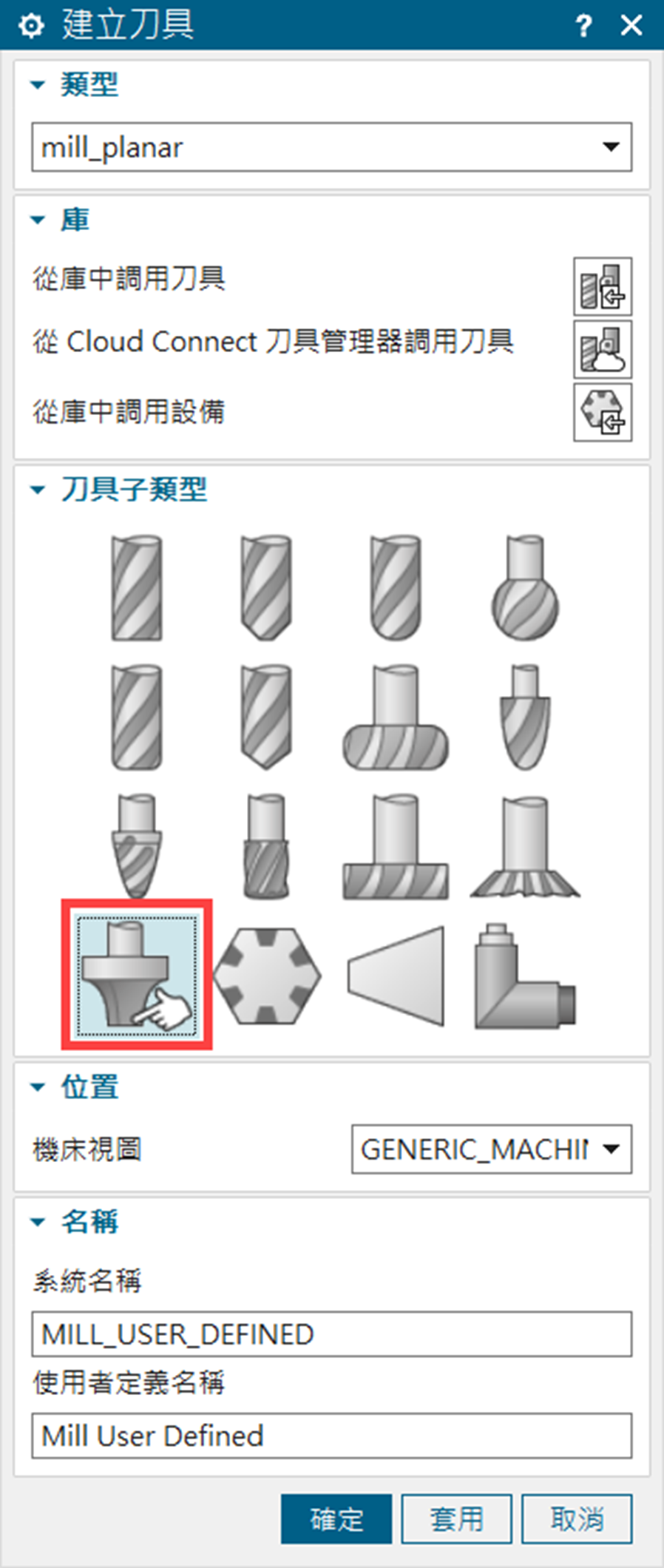

首先點選「自建刀具」。

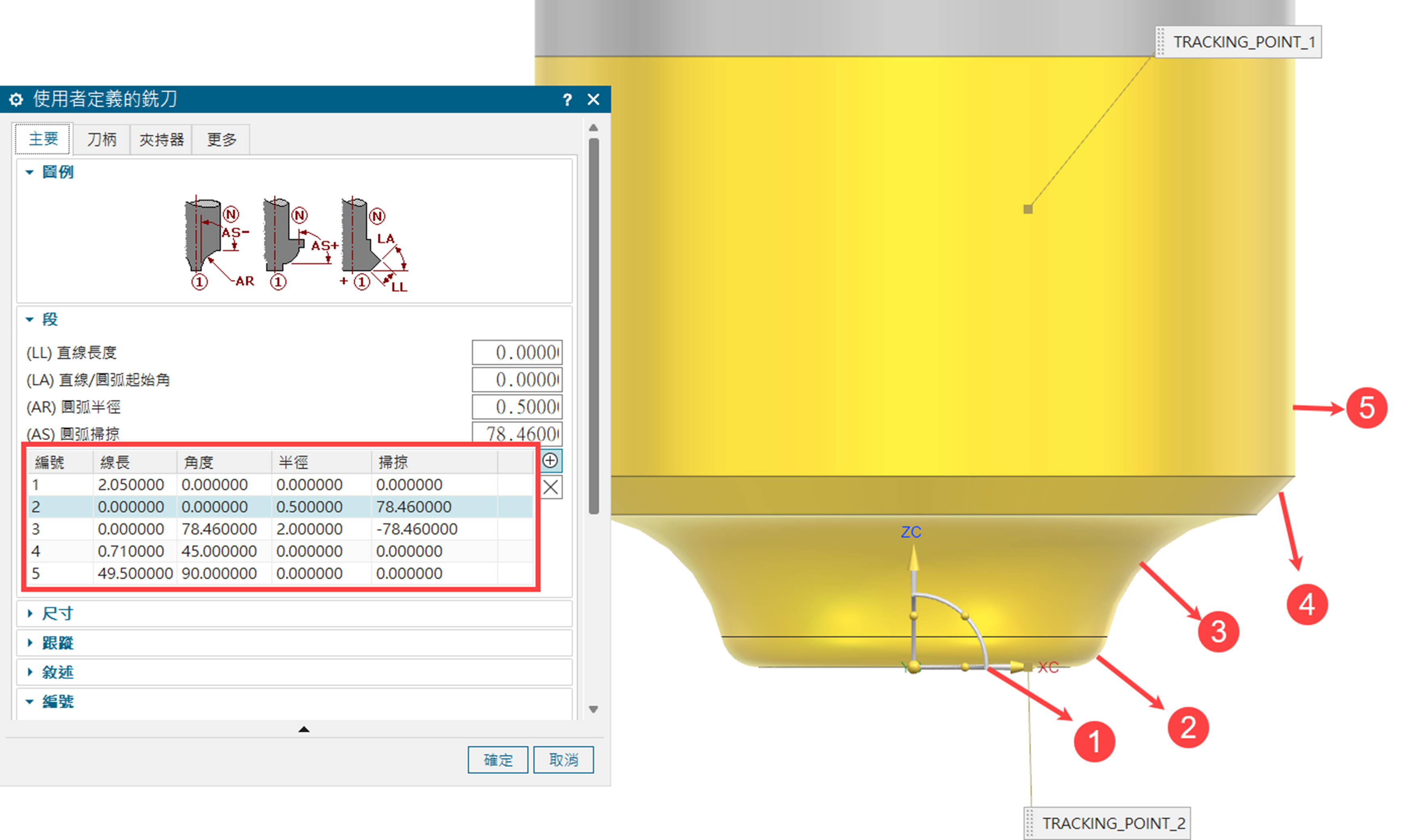

設定的每行欄位對應刀具中心「向外」的每條線段，如附圖。

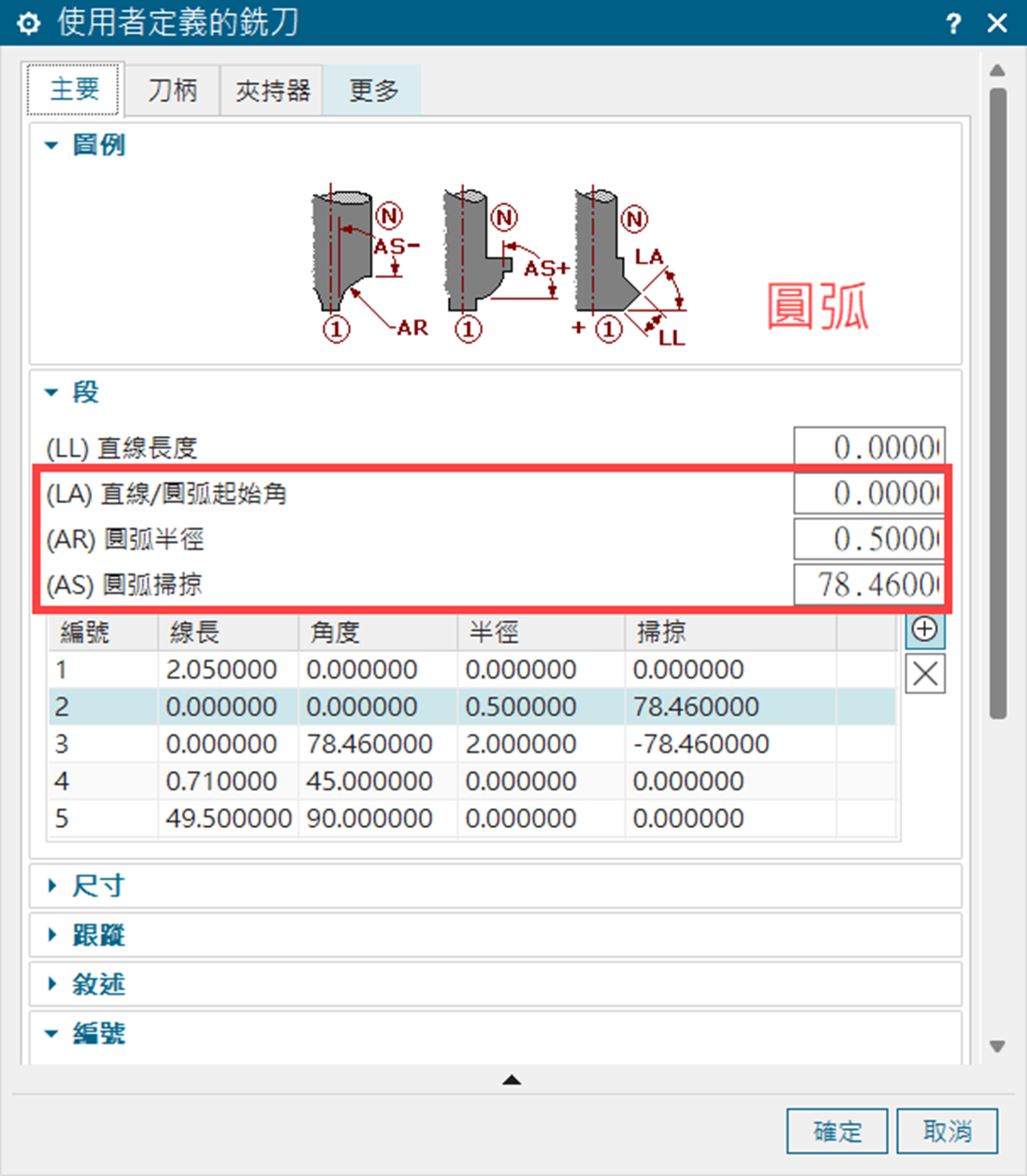

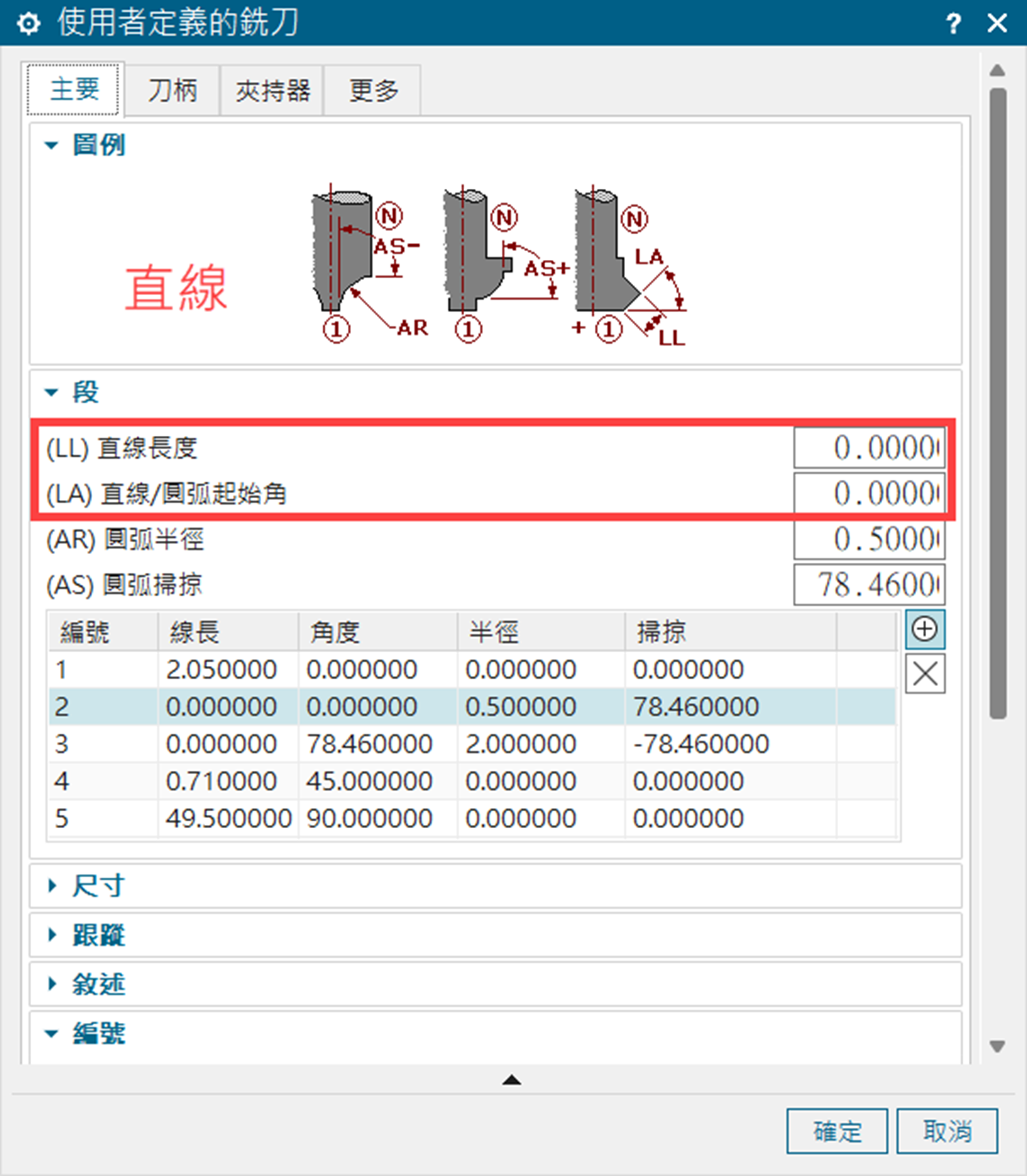

直線線段由「直線長度」及「直線起始角」計算而成，圓弧線段則是由「圓弧起始角」、「圓弧半徑」及「圓弧掃掠」計算而成。
當線段由下往上延伸出去，延伸方向依象限角度為「直線起始角」以及「圓弧起始角」，

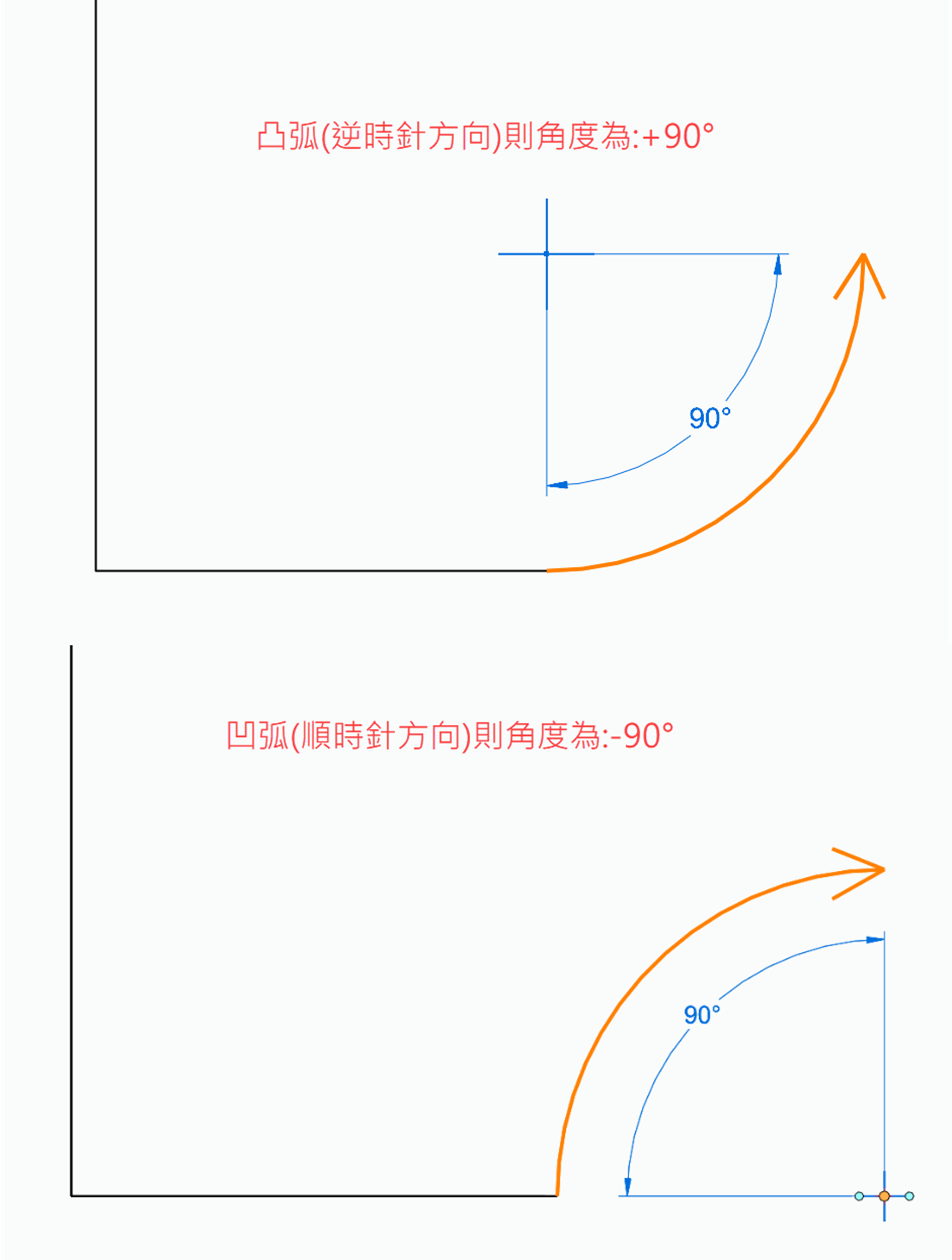

例如：向右平行即為0度，向上垂直即為90度。而在設定「圓弧掃掠」時，凸弧(逆時針方向)
即「圓弧掃掠」為正值；凹弧(順時針方向) 即「圓弧掃掠」為負值。
例如：向右平行即為0度，向上垂直即為90度。而在設定「圓弧掃掠」時，凸弧(逆時針方向)
即「圓弧掃掠」為正值；凹弧(順時針方向) 即「圓弧掃掠」為負值。

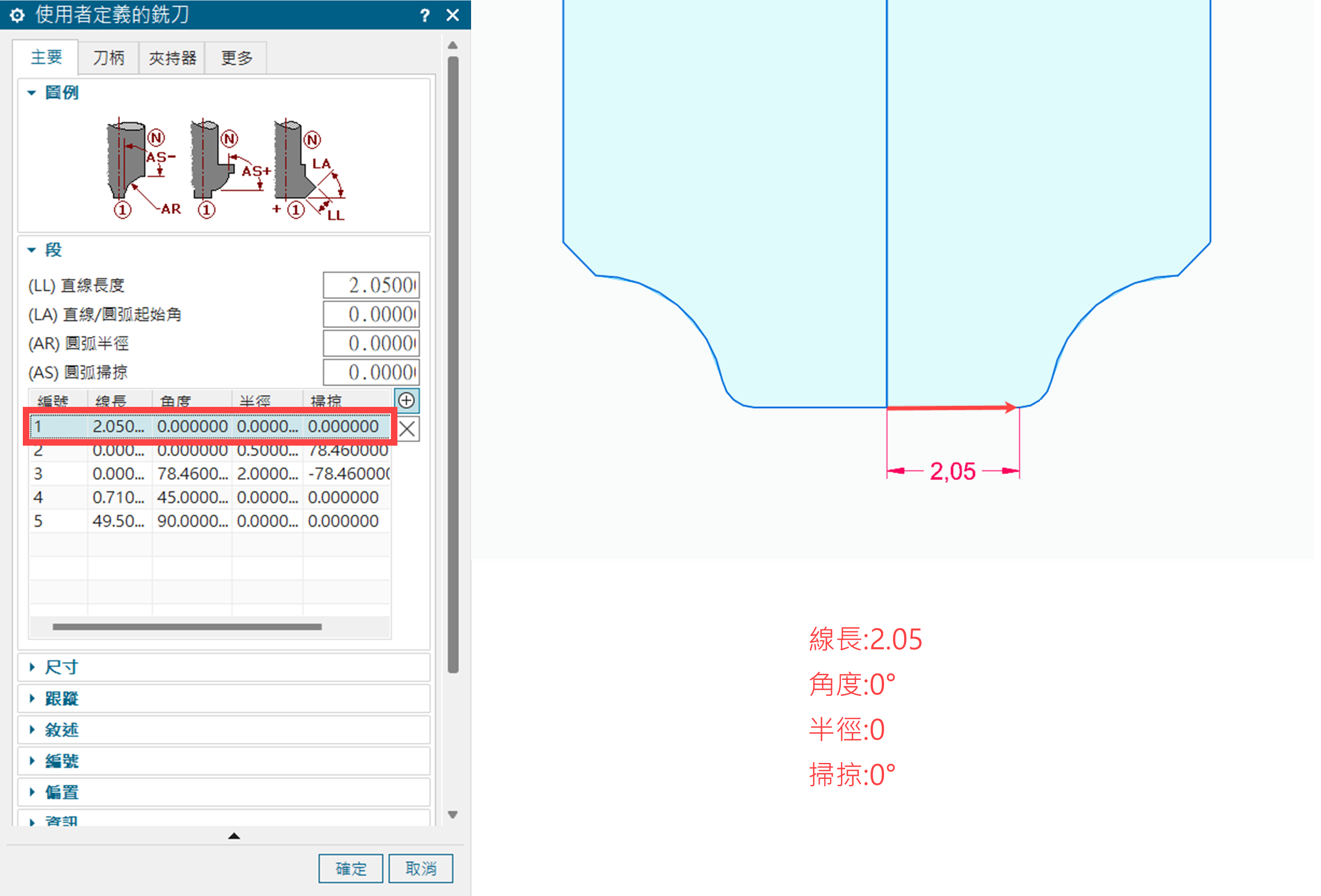

依範例圖形，「第一條線」為向右2.05mm，因此直線長度為2.05，直線起始角為0°。

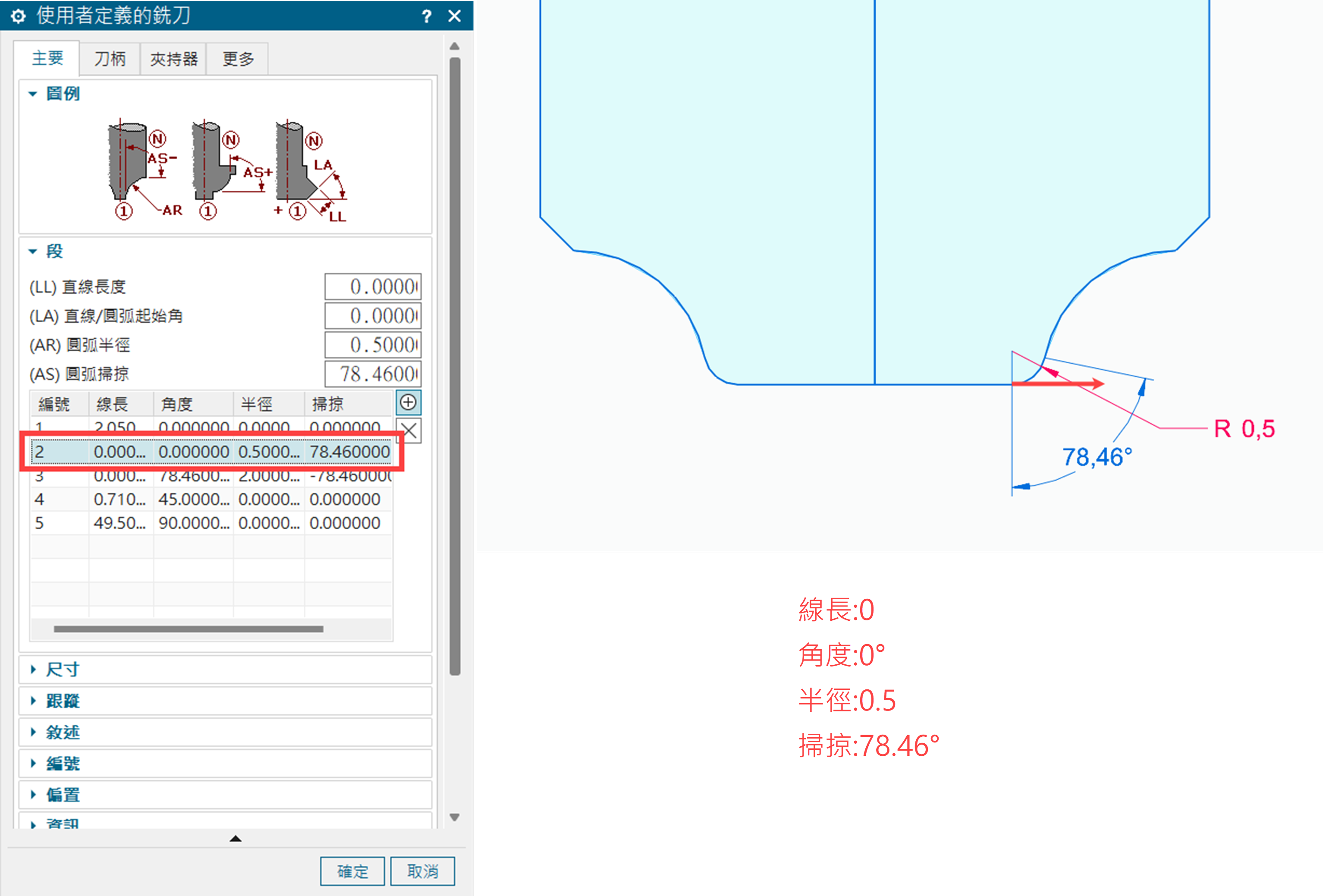

「第二條線」為弧線，起始方向為向右，因此圓弧起始角為0°，圓弧半徑為0.5，圓弧為凸圓，因此圓弧掃掠數值為正值78.46°。

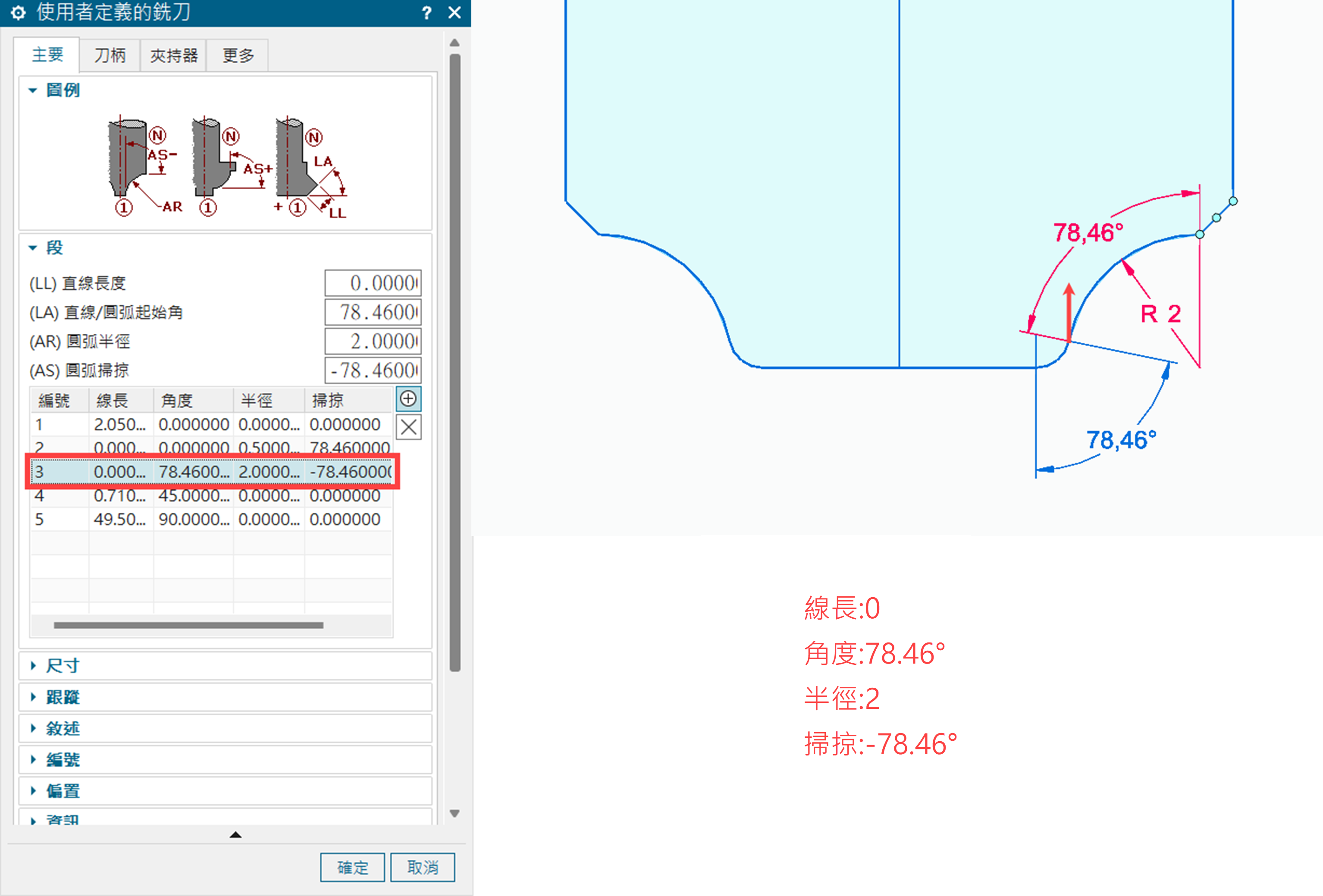

「第三條線」為弧線，起始方向為斜上78.46°，因此圓弧起始角為78.46°，圓弧半徑為2，圓弧為凹圓，因此圓弧掃掠數值為負值-78.46°。

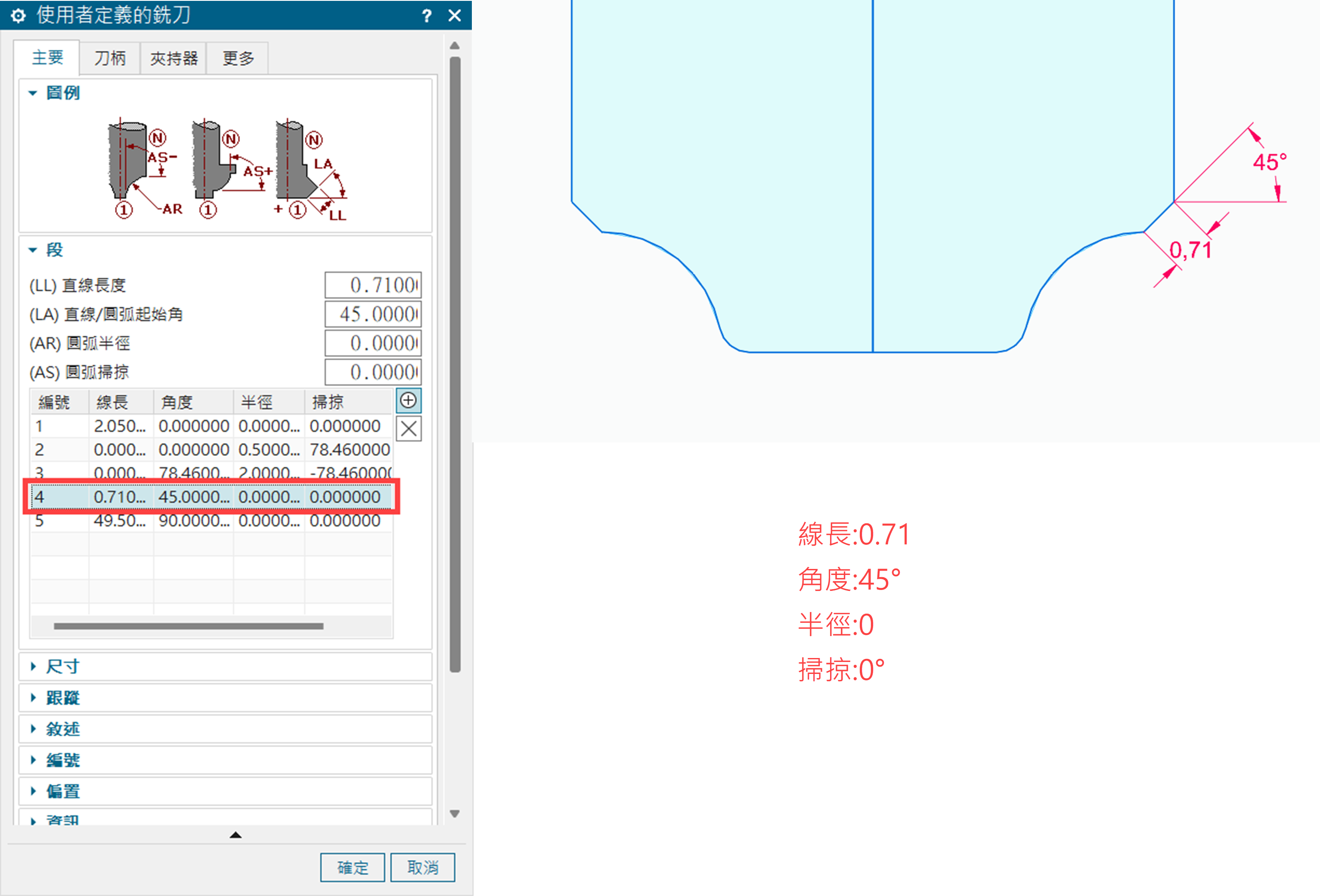

「第四條線」為直線，起始方向為斜上45°，因此直線長度為0.71，直線起始角為45°。

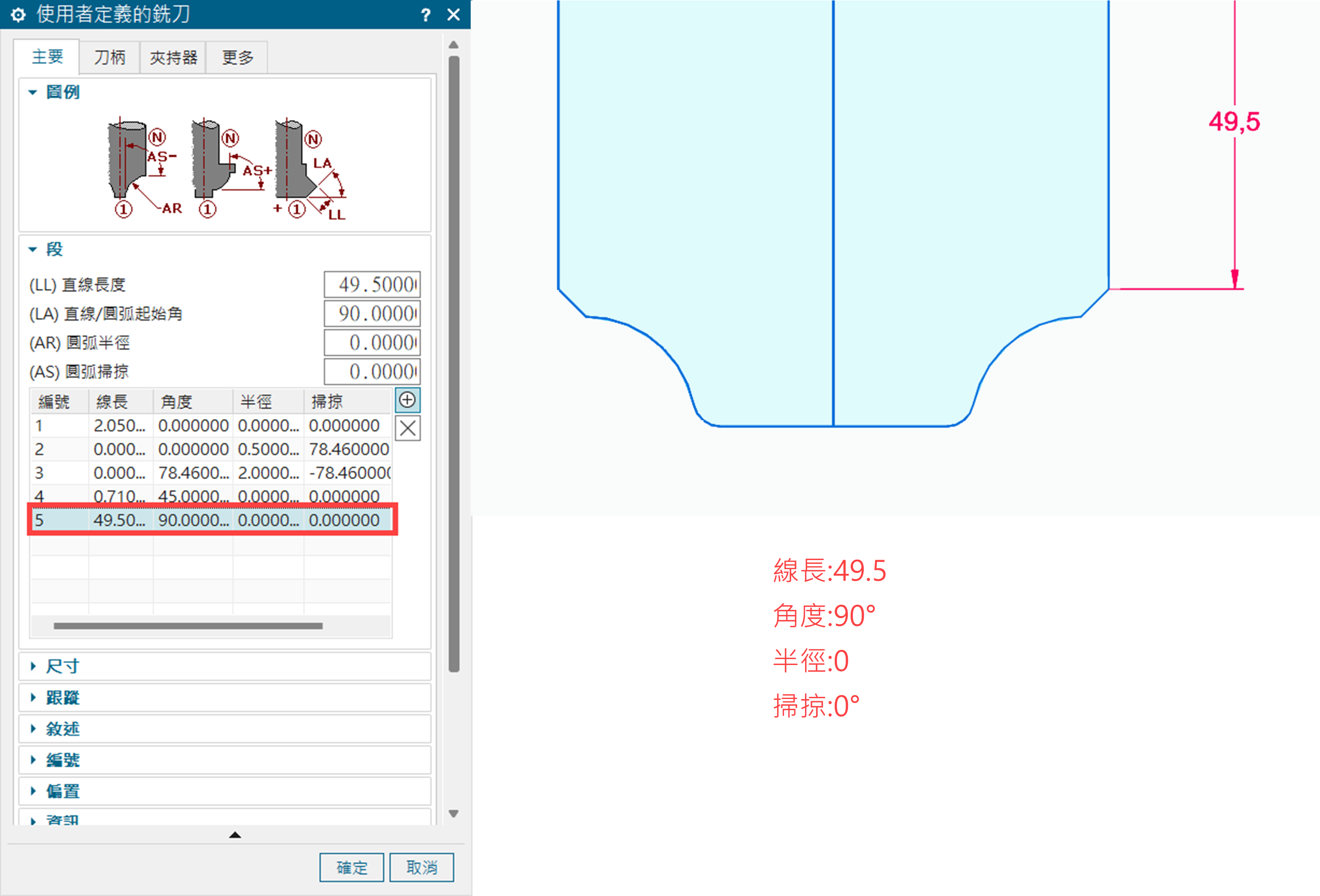

「第五條線」為直線，起始方向為向上90°，因此直線長度為49.5，直線起始角為90°。

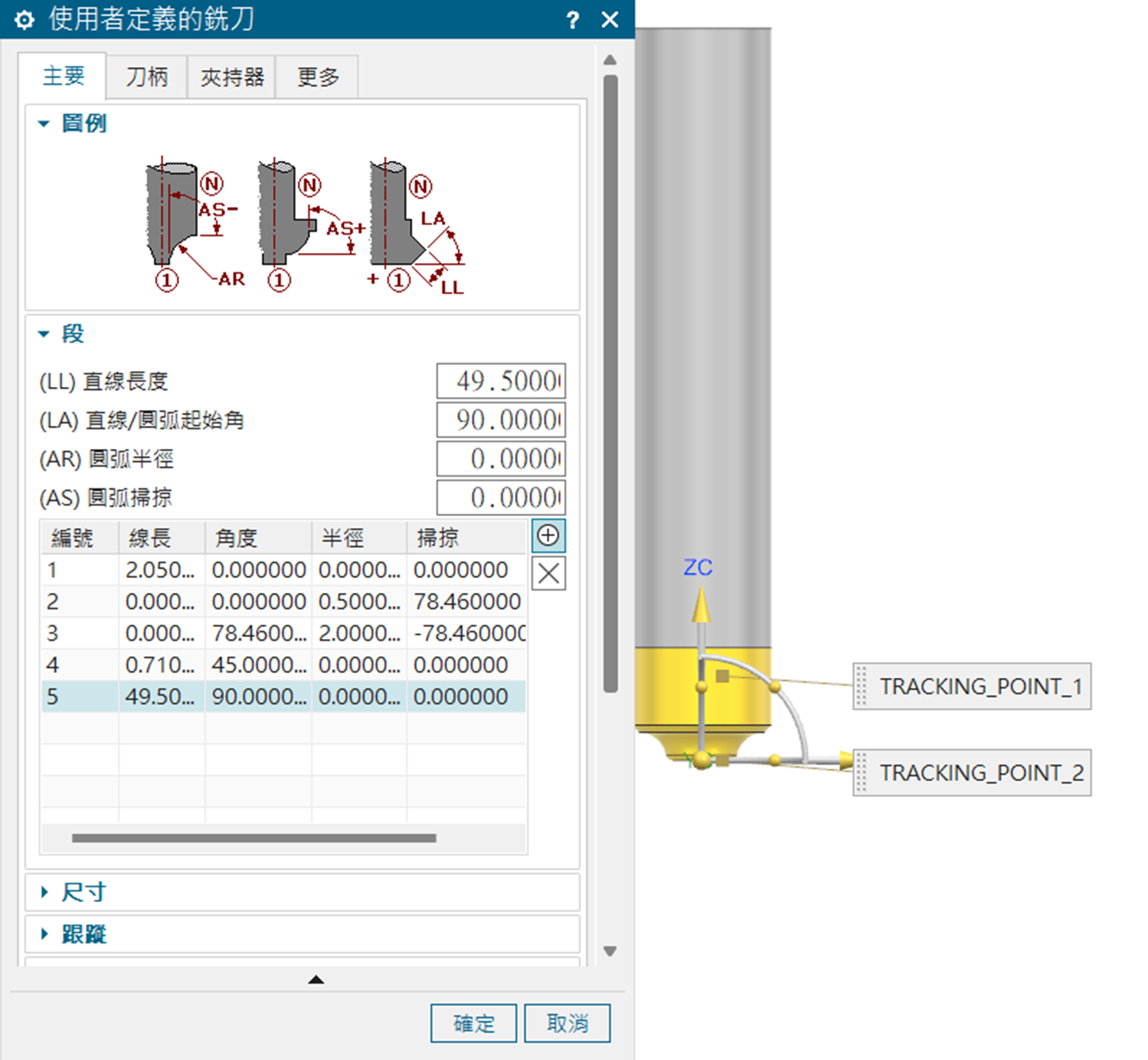

完成。…(完成)
