Solid Edge CAM Pro (NX CAM) 草圖預設選取 – 2025/08/15

八月

Posted by Monica

Category:

在 NX 內進行草圖繪製時，選取範圍預設為「僅在使用中草圖內」，若要使用其他零件的邊點進行草圖定位，

需要手動將選取範圍改為「僅在工作零件」內或「整個組立件」，若想將預設改為「僅在工作零件」以達到更高的軟體使用效率，可以在 NX 使用者預設設定中進行修改。

1 2 3 4

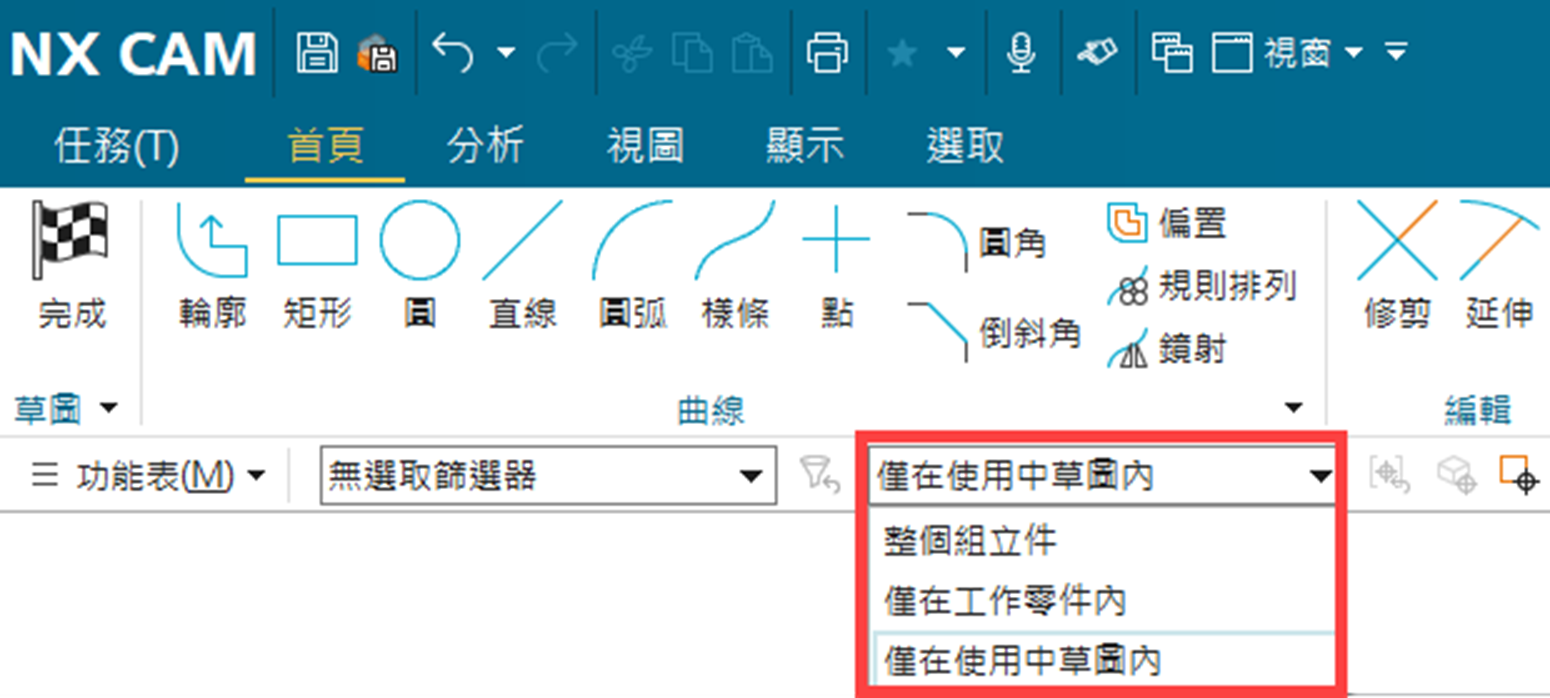

在NX內進行草圖繪製時，選取範圍預設為「僅在使用中草圖內」，可手動將選取範圍改為「僅在工作零件內」或「整個組立件」。

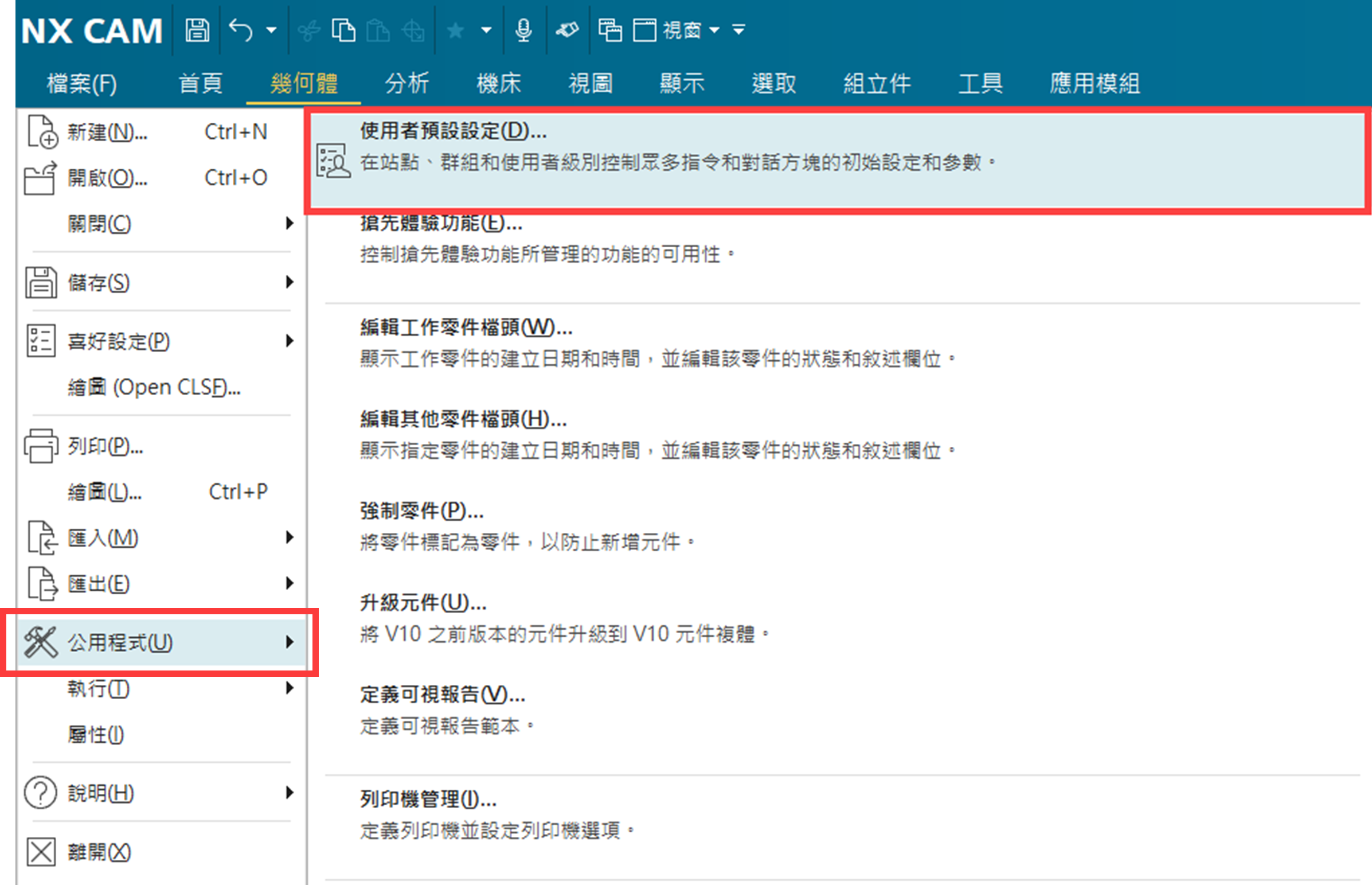

若要修改預設設定，可點選「檔案」的「公用程式」進入「使用者預設設定」。

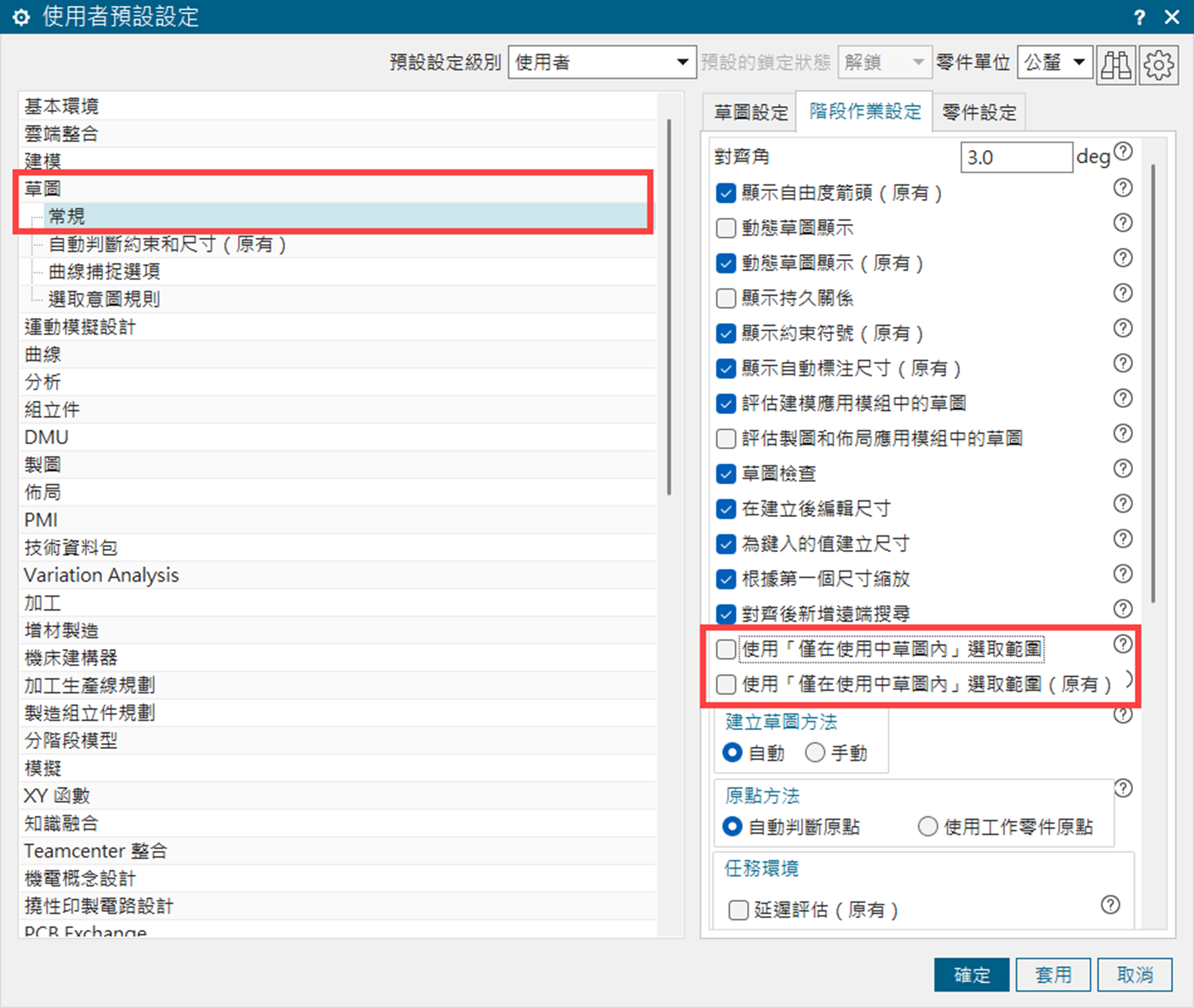

進入設定內點選「草圖」內的「常規」，並選擇「階段作業設定」分類，將「使用『僅在使用中草圖內』選取範圍」以及「使用『僅在使用中草圖內』選取範圍(原有)」取消勾選。

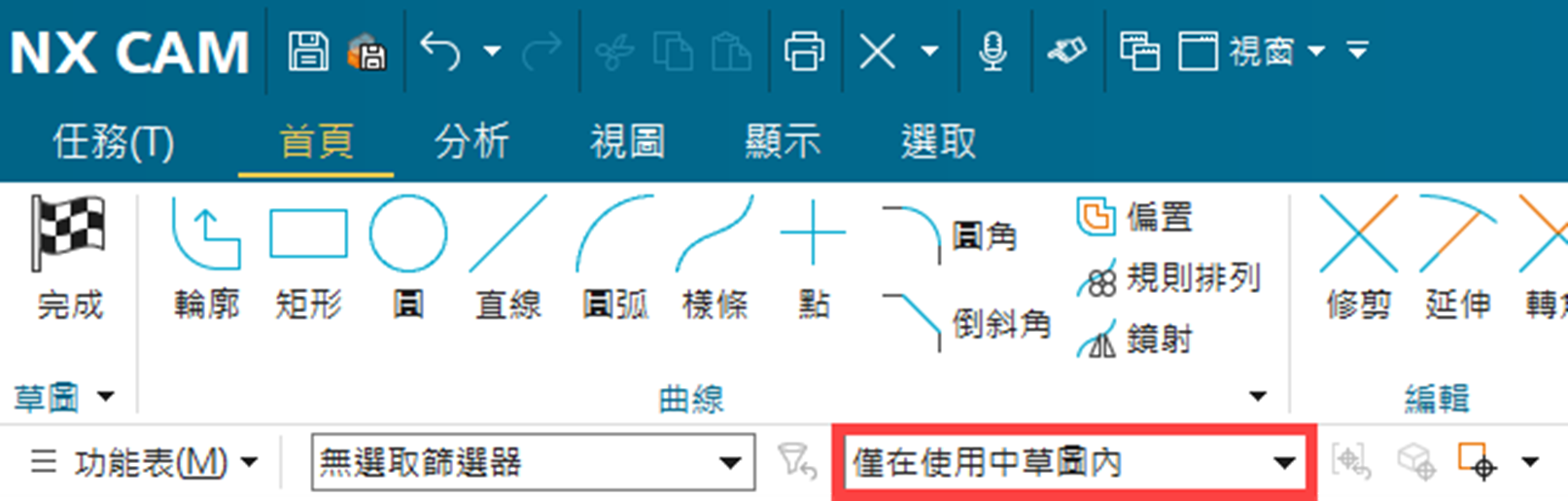

設定完成後重新開啟NX，草圖選取範圍預設即改為「僅在使用中草圖內」。…(完成)

劉雨融 Yolanda Liu
