Solid Edge CAM Pro(NX CAM) 切削3D建模倒斜角 – 2020/07/10

七月

Posted by Monica

Category:

NX 1899新功能 ，當模型上倒角特徵需倒角時，可使用mill_planar模組內工序，切削3D建模倒斜角可直接點選所需倒角位置，產生路徑且自動判斷進退刀，將不易倒角處自動避讓，輕鬆完成倒角工序。

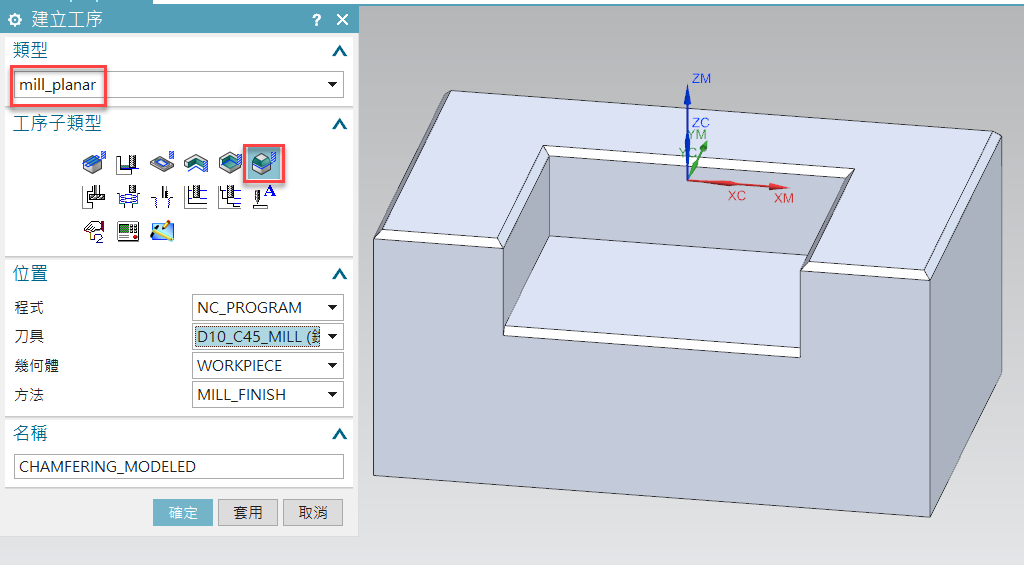

該工序位置在 mill_planar內，切削3D建模倒斜角，選取紅框圖示。

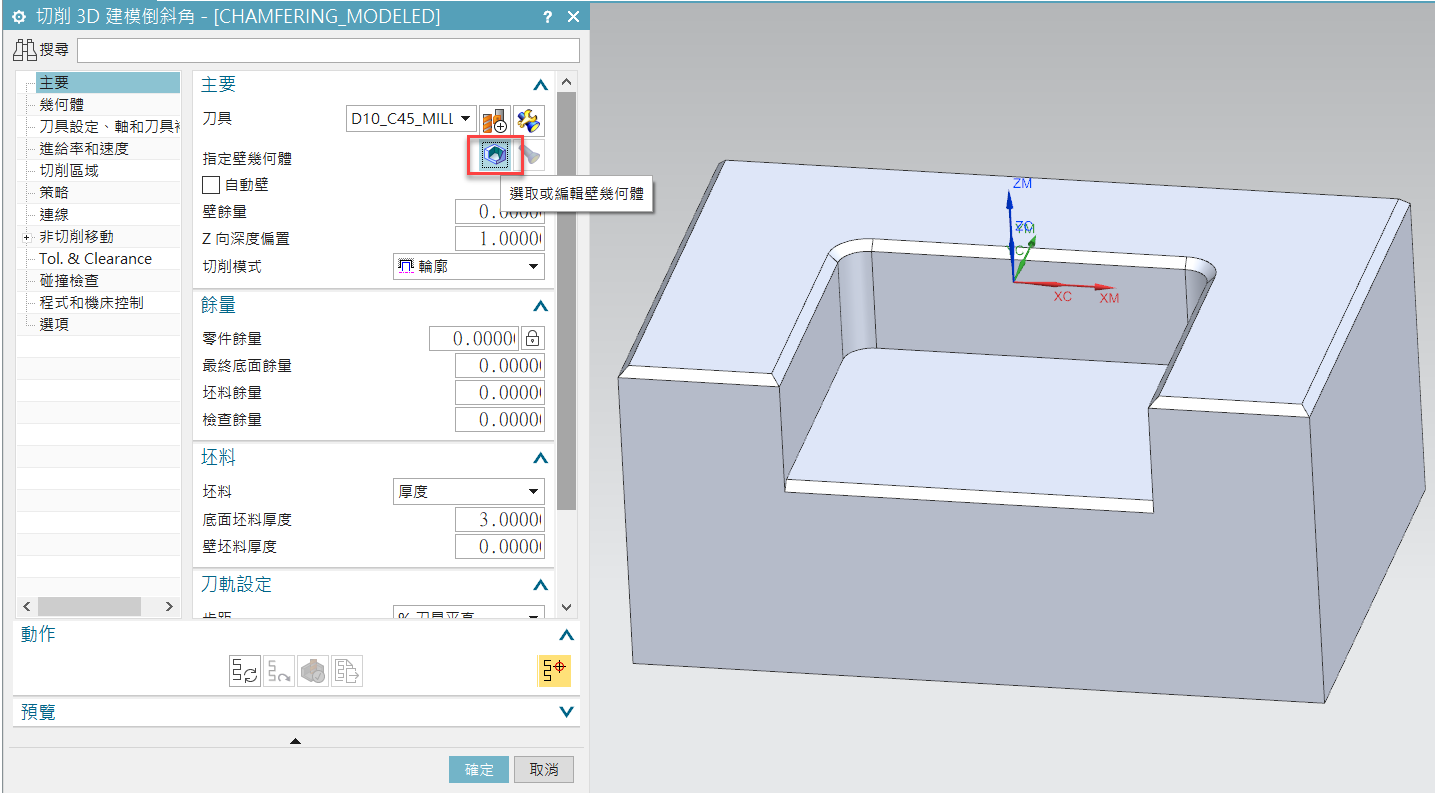

在主要頁面選取指定壁幾何體。

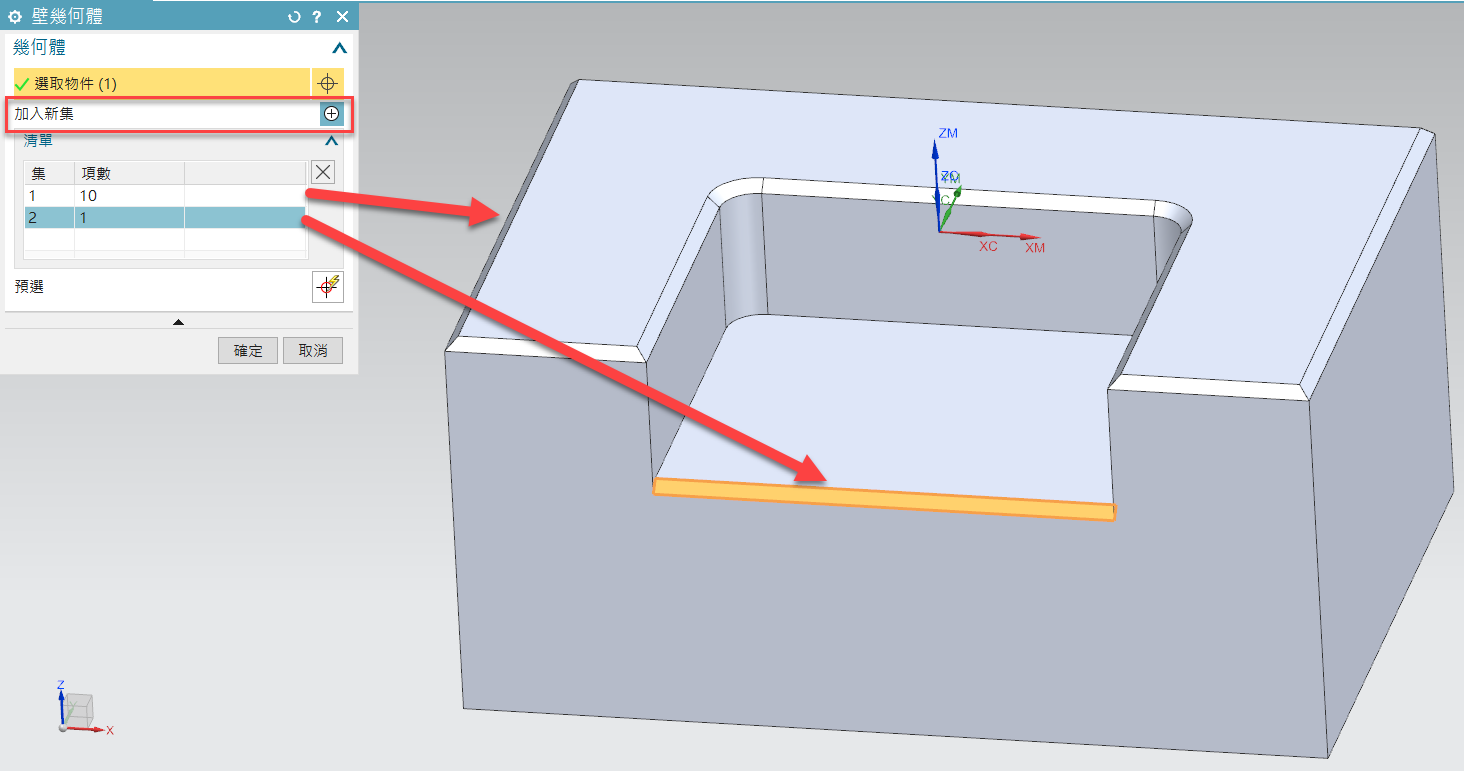

選取需倒角的面特徵，須注意Z軸不同層要使用加入新集，在清單分開選取。

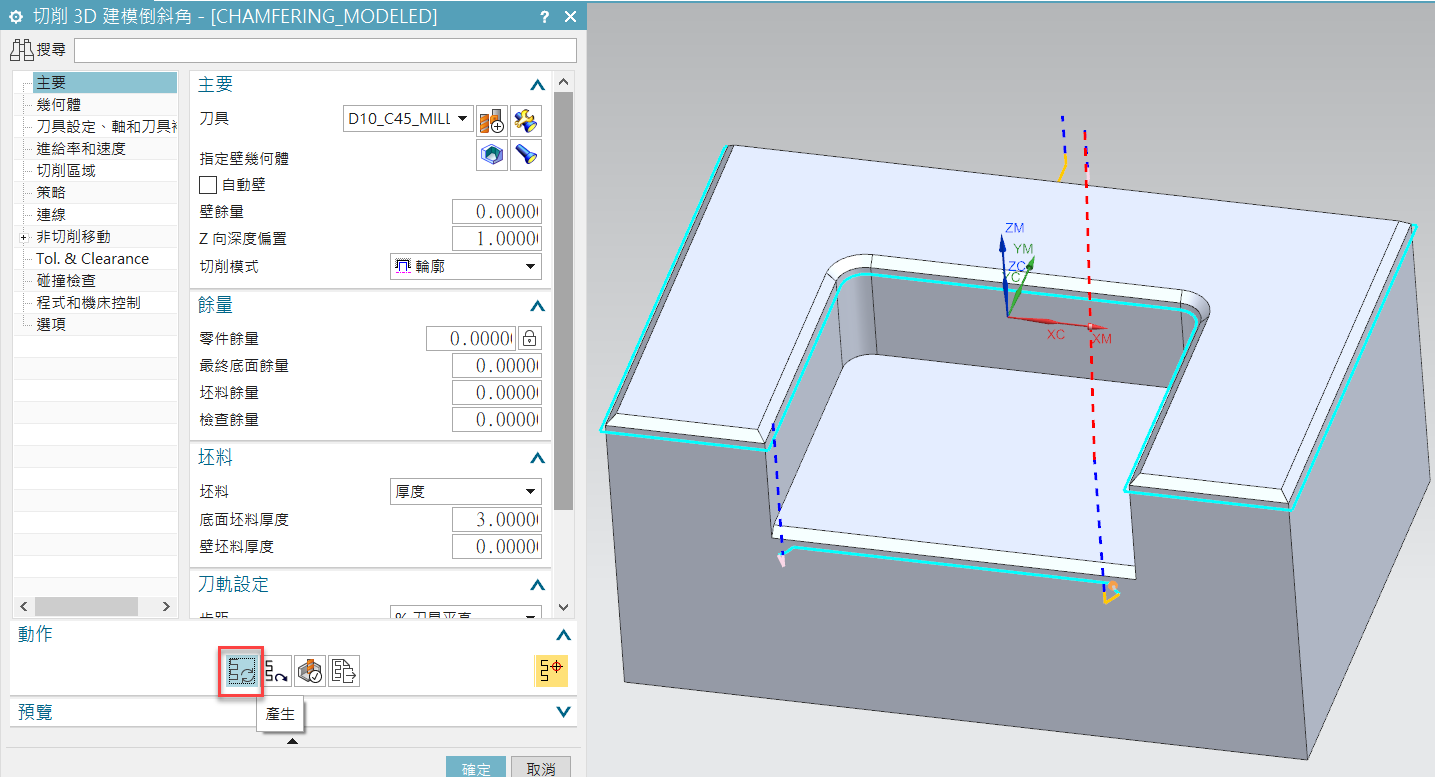

產生後即出現刀路徑。

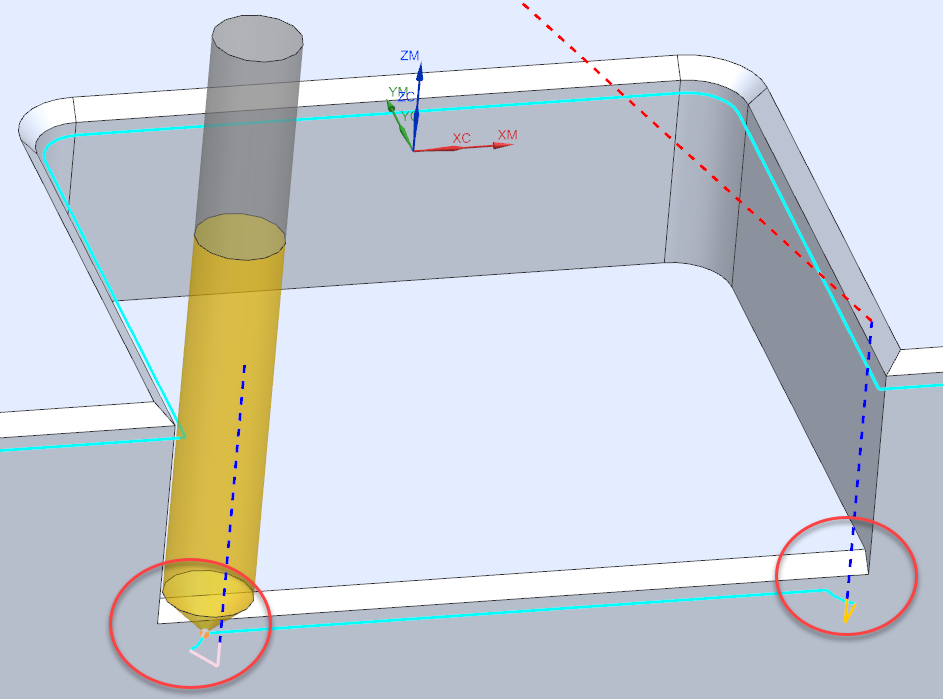

以往需調整路徑的加工位置，在此工序內會自動避讓。

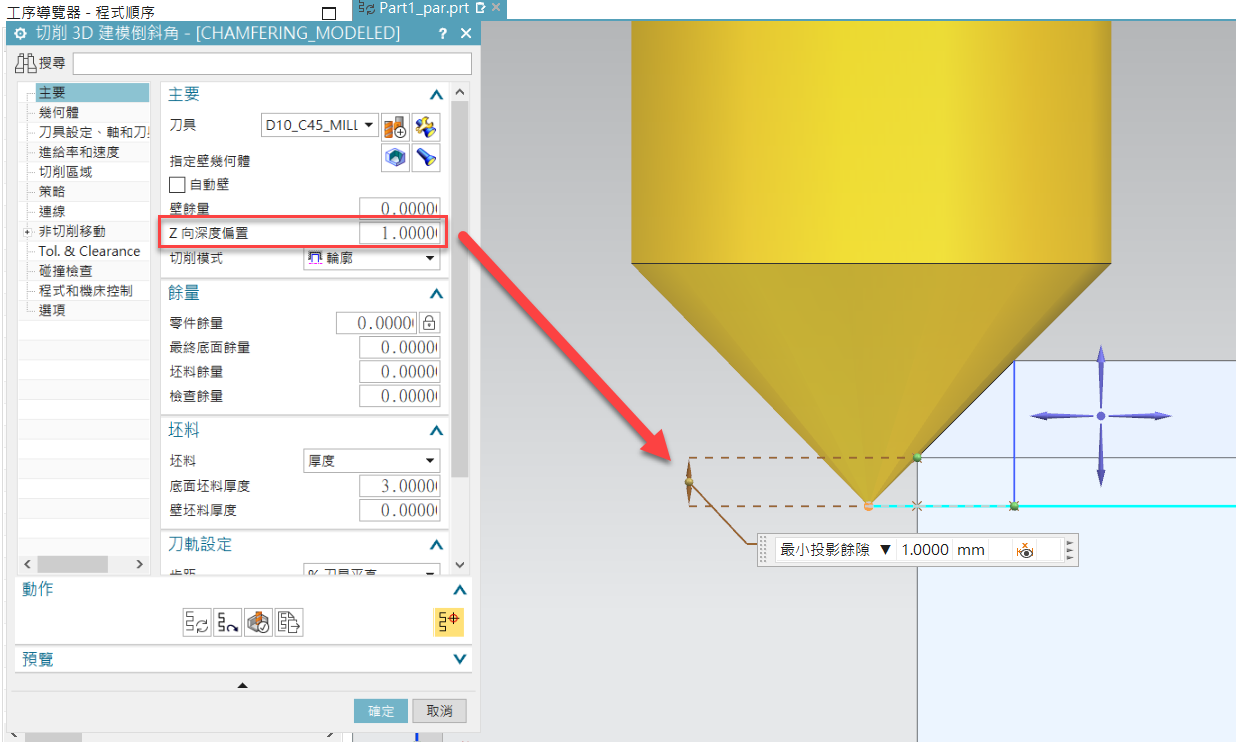

紅框處設定Z軸深度偏置。

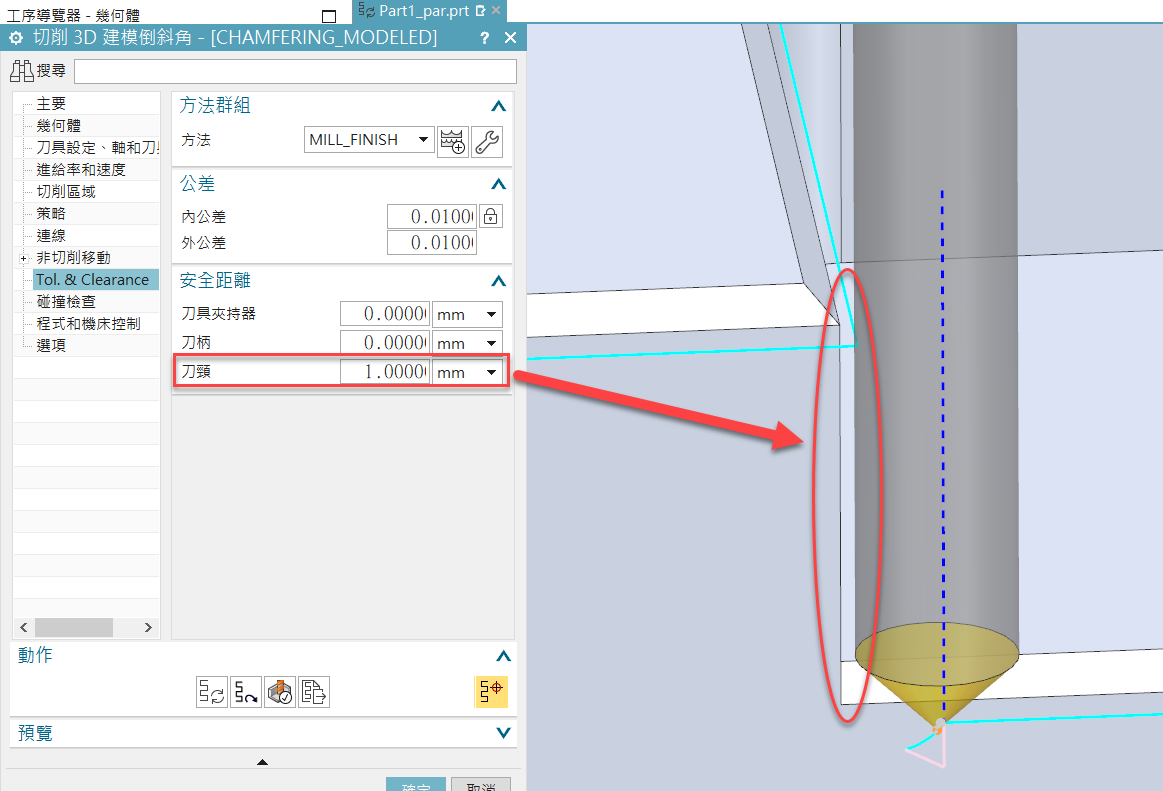

可在安全距離內刀頸控制壁邊的距離。

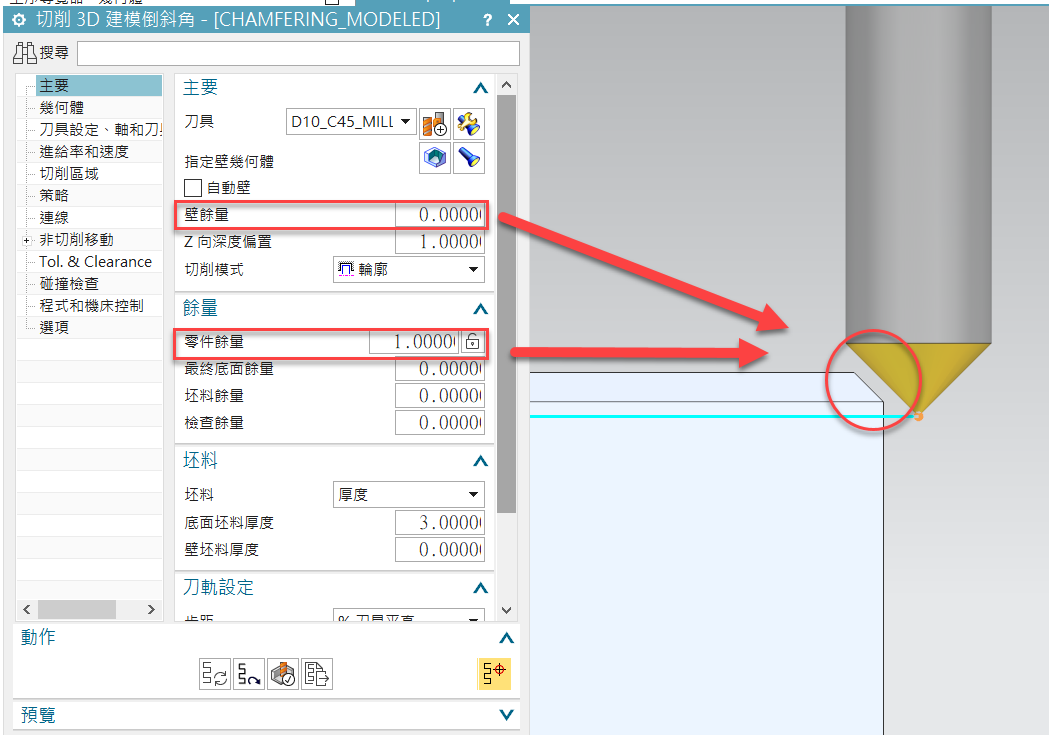

壁餘量及零件餘量控制預留量距離。
