Solid Edge CAMPro 顏色選取加工區域 – 2022/11/17

十一月

Posted by Monica

Category:

Solid Edge CAM Pro(NX CAM)在設計加工程式時，會習慣將要加工的區域用顏色分類出來，那在選取時可以使用顏色篩選器將相同顏色快速選取。

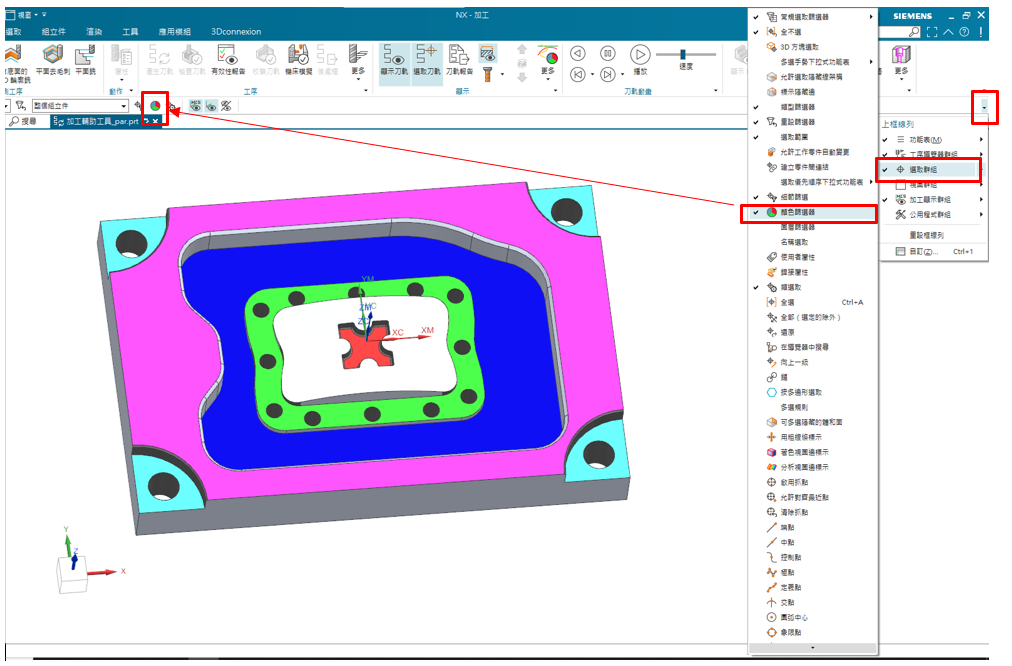

顏色篩選器功能位置 → 上框線列(下拉鍵) → 選取群組 → 顏色篩選器。

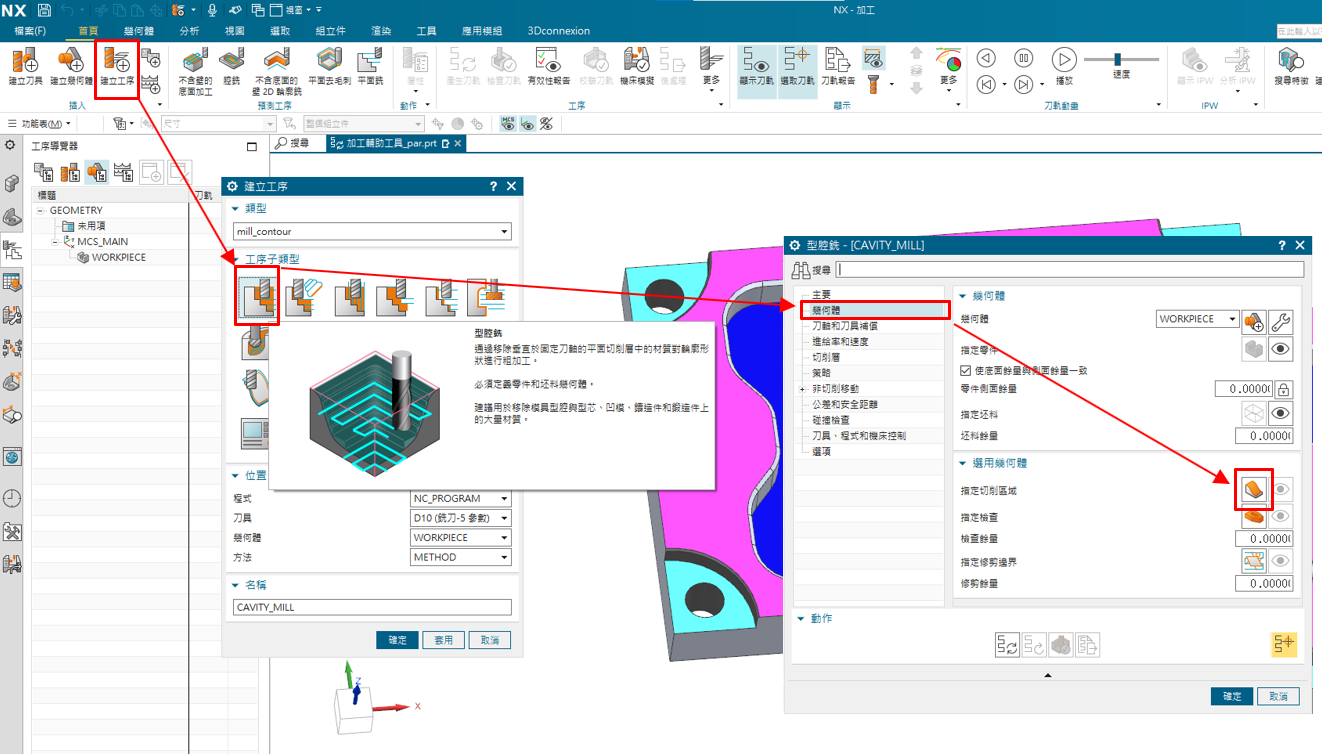

建立工序(以型腔銑為範例) → 幾何體 → 指定切削區域。

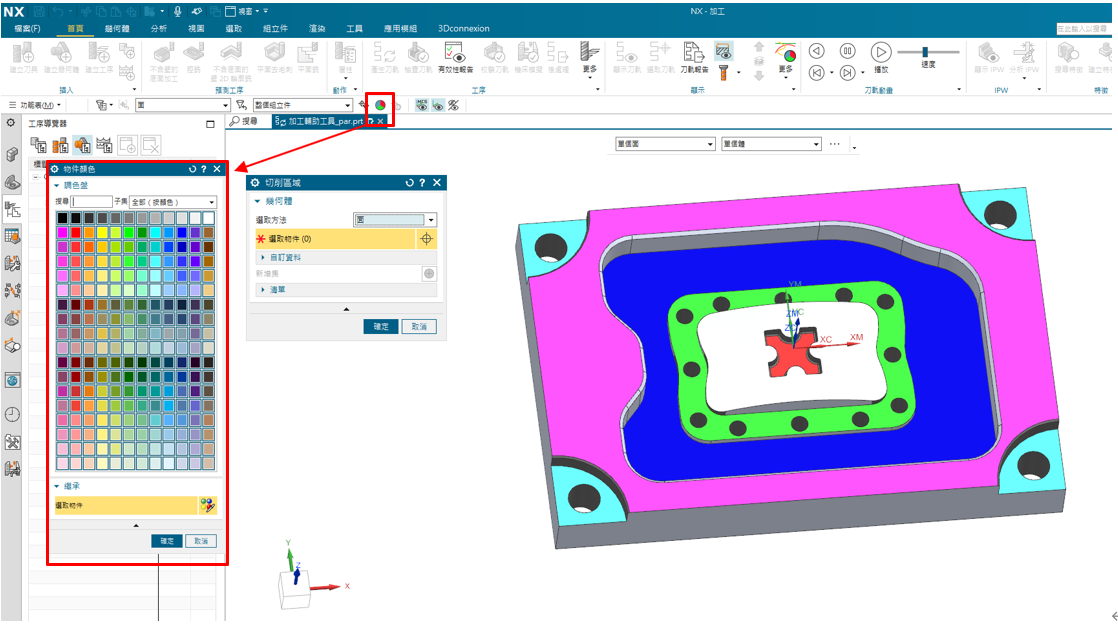

在選擇切削區域時先點選顏色篩選器。

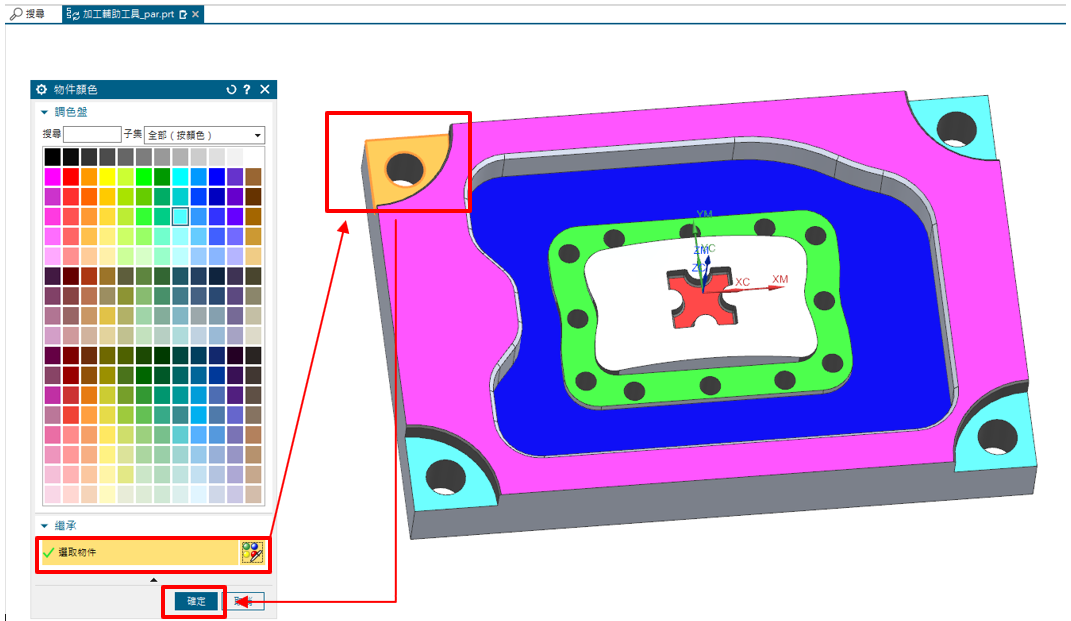

選擇物件 → 點選要加工區域的顏色(青藍色) → 確定。

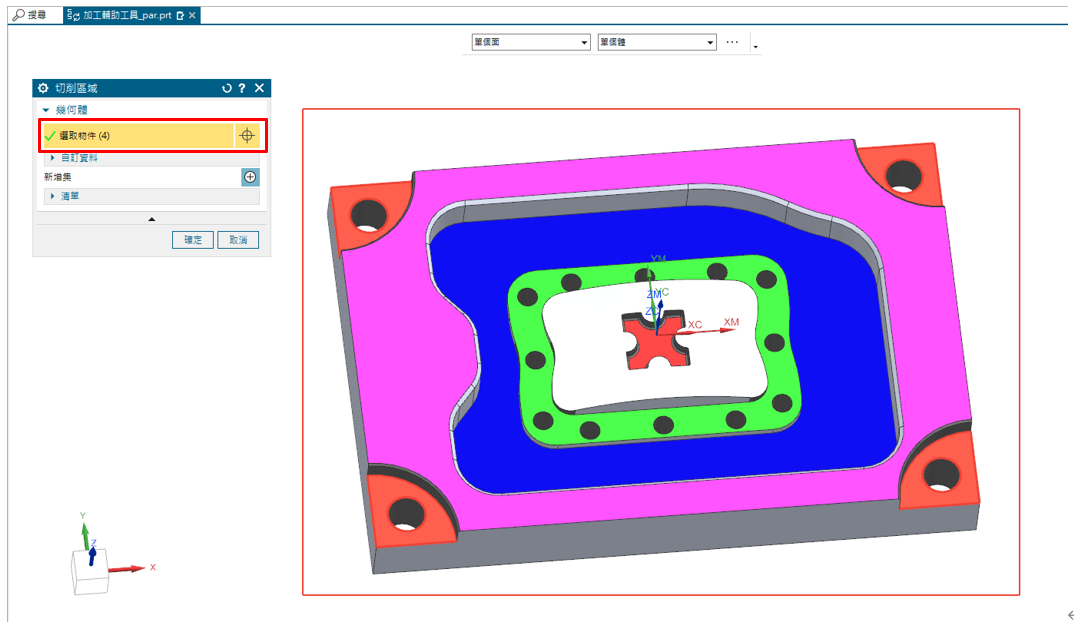

框選全部面則選取相同顏色面 → 確定。...(完成)
