Solid Edge CAMPro (NX CAM) – 根據坯料零件指定座標系 – 2021/07/23

七月

Posted by Monica

Category:

Solid Edge CAMPro(NX CAM)在1953版本增加了根據坯料零件指定座標系，此功能可直接對零件或增加餘料的坯料體，直接選取面及邊的端點及中心點設定座標系，對設定座標增加不少便利性，參考以下步驟即可使用。

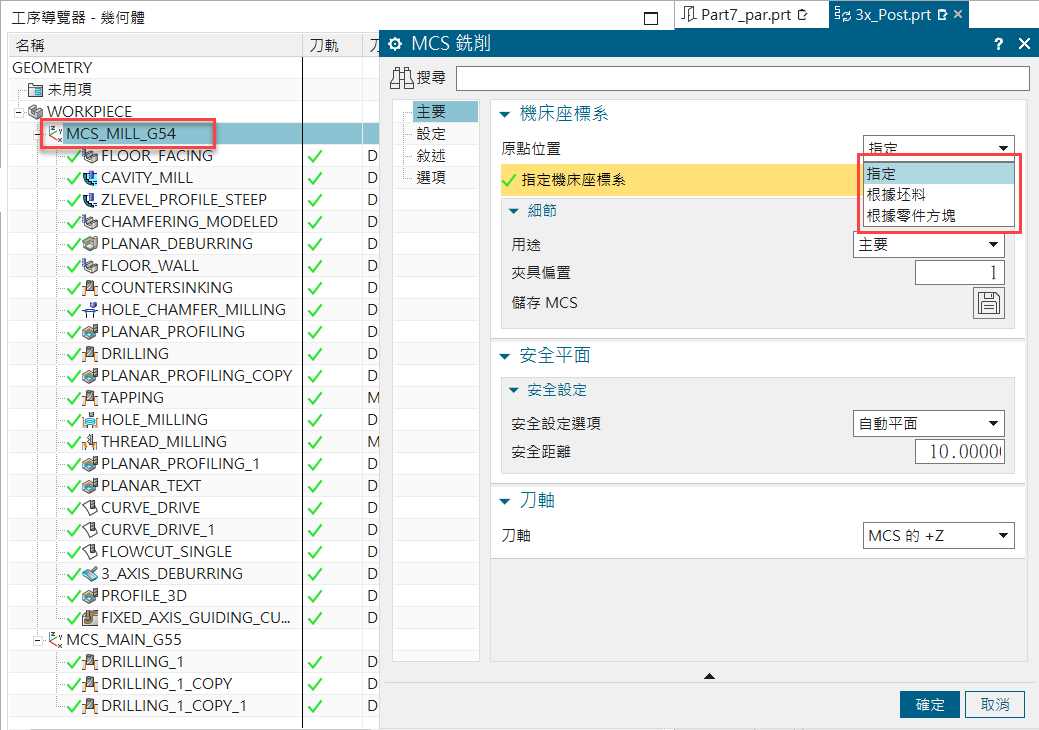

此功能需將座標 MCS 繼承至 WORKPIECE下方，並開啟 MCS 對話框，原點位置即出現「根據坯料」、「根據零件方塊」選項。

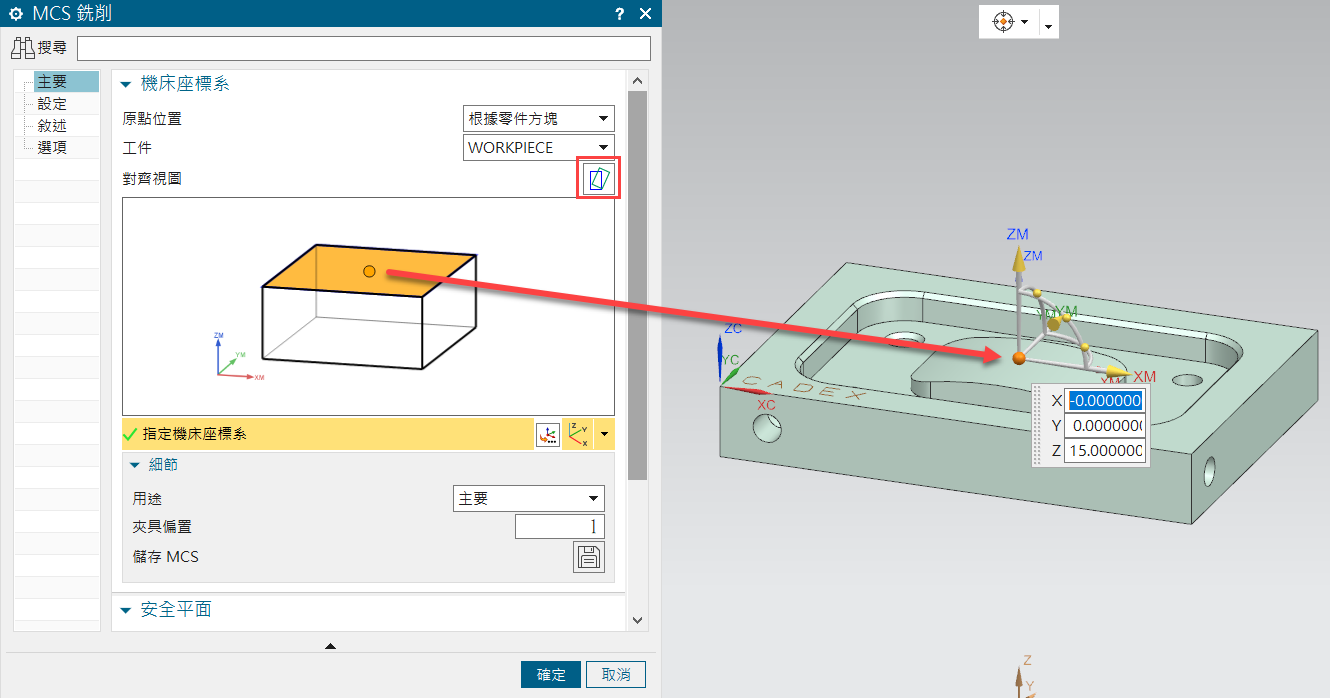

選取「根據零件方塊」，指定 WORKPIECE，紅框處對齊當下視圖，即可選取零件各個面及邊的端點或中心點完成設定座標系。

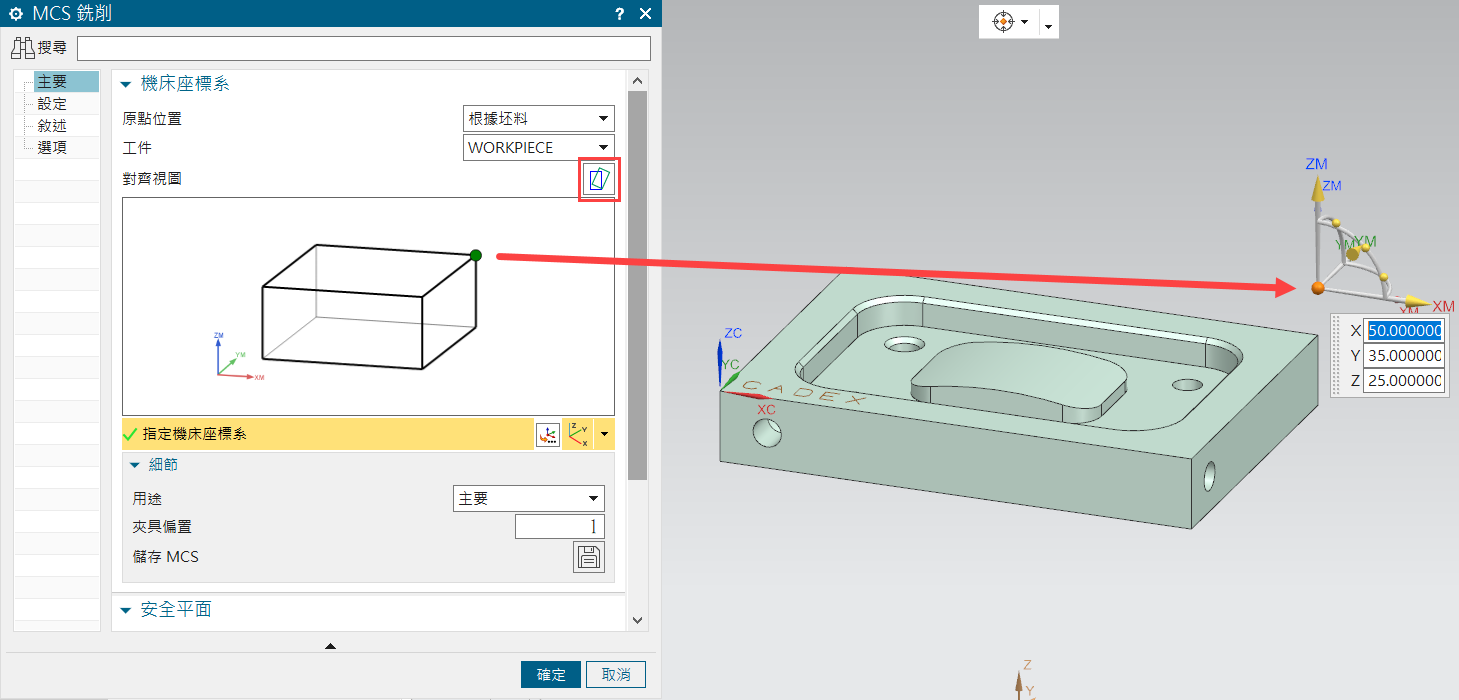

選取「根據坯料」，指定 WORKPIECE，紅框處對齊當下視圖，即可選取坯料各個面及邊的端點或中心點完成設定座標系。…(完)。

蕭浩偉 Eric_Hsiao
