Solid Edge CAMPro(NX CAM) 4軸旋轉零件的粗加工操作方式 – 2022/03/11

三月

Posted by Monica

Category:

Solid Edge CAMPro (NX CAM)在1980版本推出針對4軸的粗加工工序，簡易的操作可自動判斷所需加工的範圍並產生4軸專用的粗加工刀路徑，安全平面轉移方式自動參照圓柱方式避讓，也可自訂範圍加工所需的位置，請參考以下操作方式：

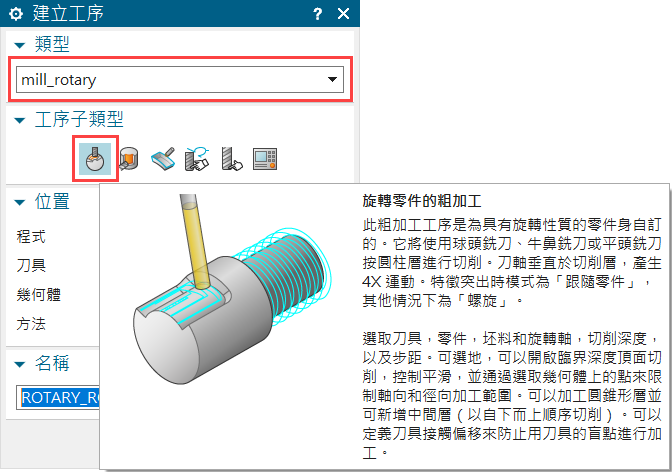

該工序位置在類型「mill_rotary」的工序子類型「ROTARY_ROUGHING」旋轉零件的粗加工，注意WORKPIECE內需設定加工零件及坯料體。

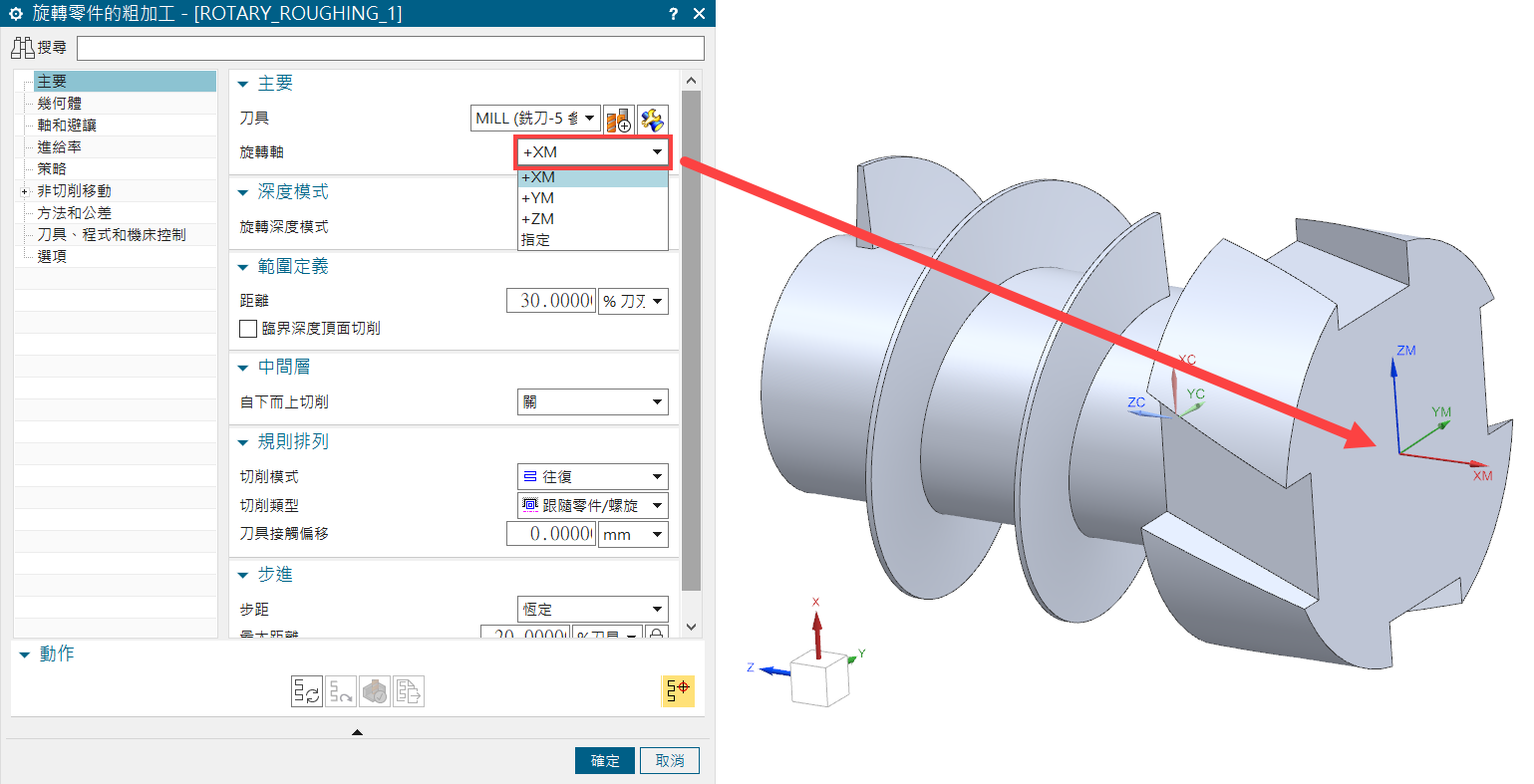

進入對話框後，首先選取加工的旋轉軸，此範例使用「+XM」或指定向量，為旋轉軸。

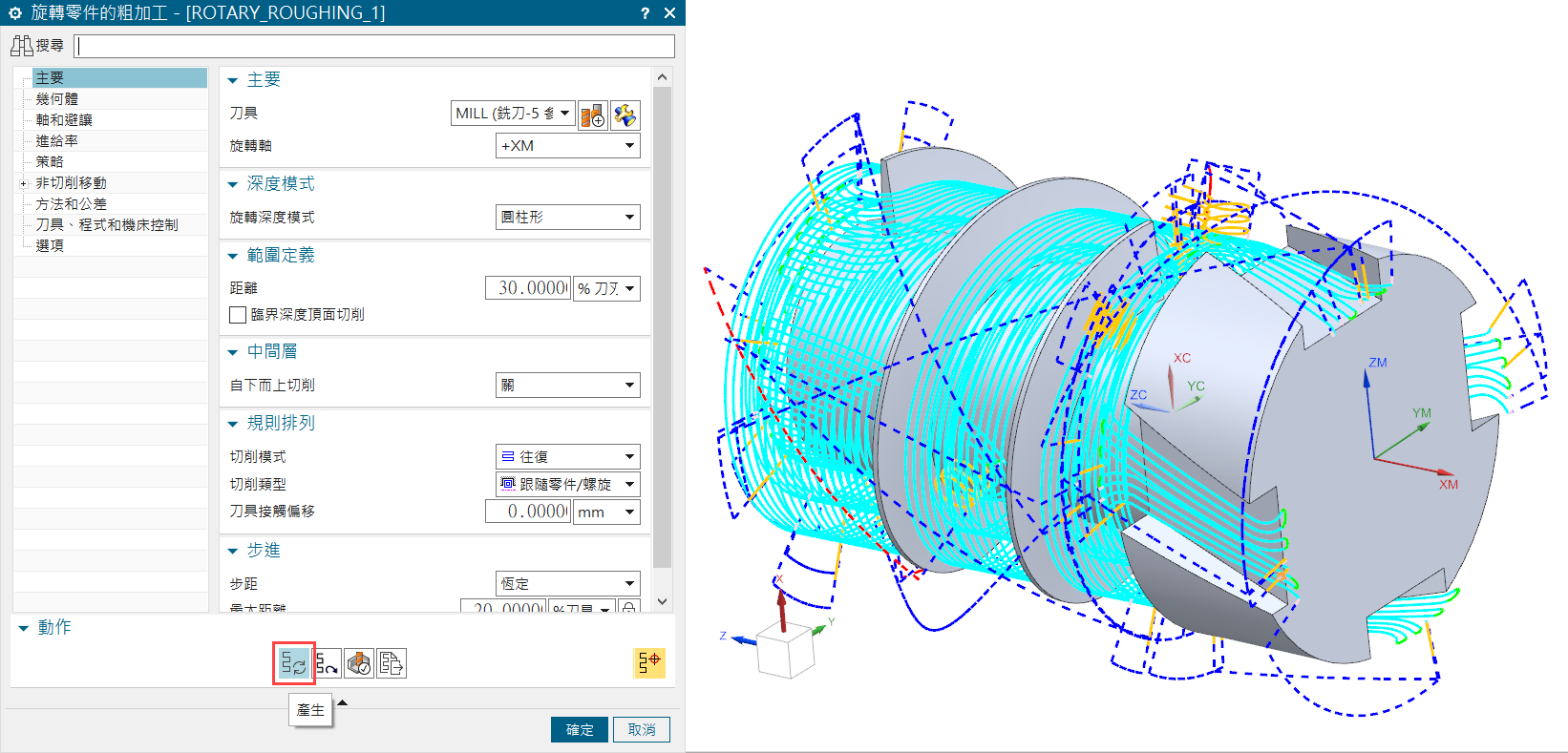

點擊產生即可完成4軸粗加工路徑。

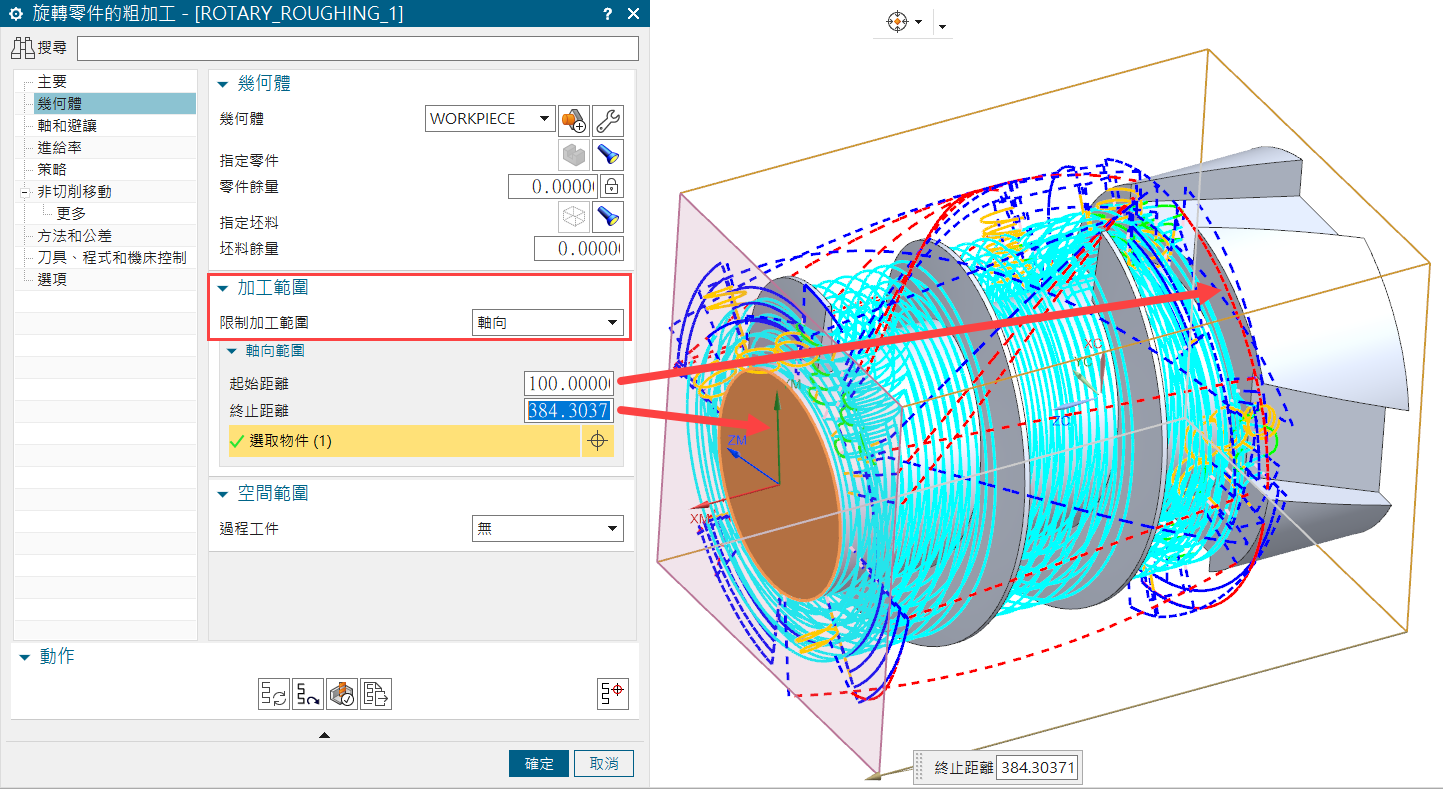

如須設定範圍加工，可在幾何體的加工範圍對話框設定限制加工範圍，即可產生選取範圍加工路徑。

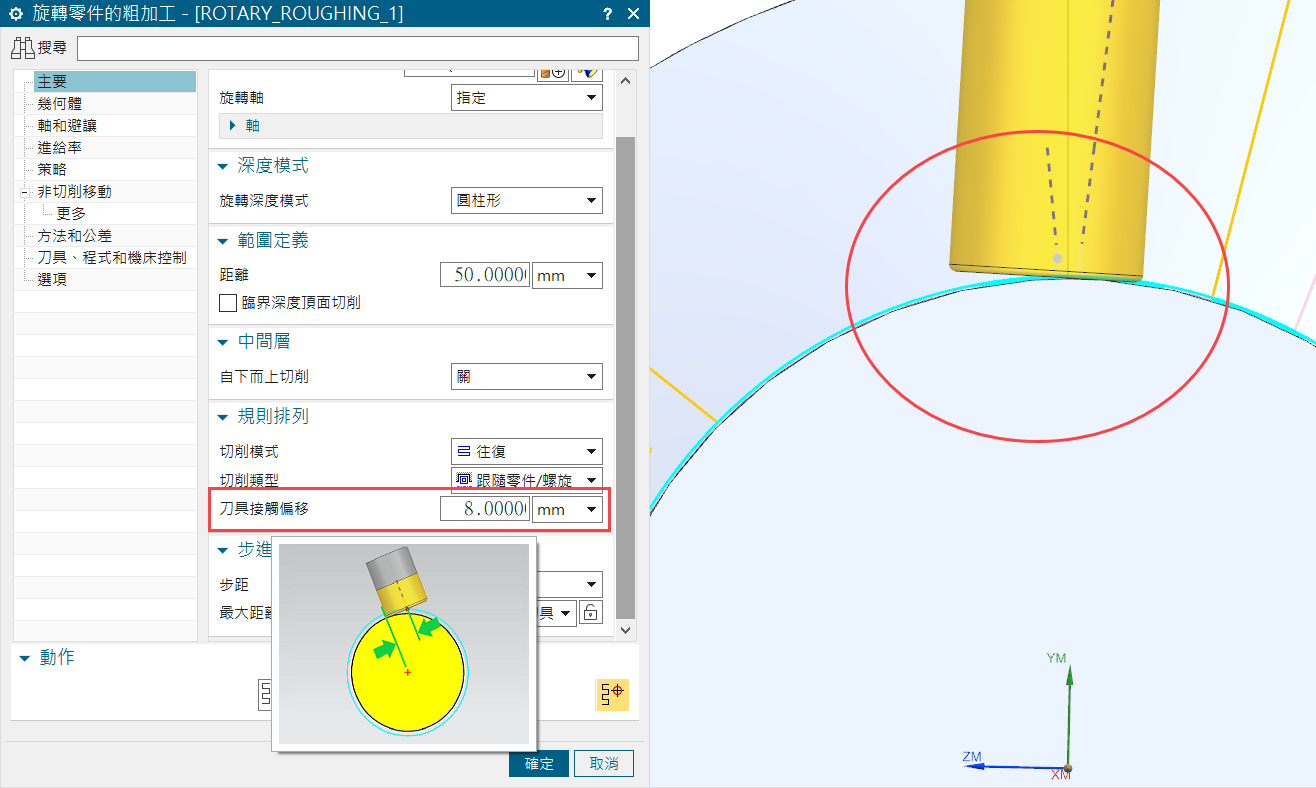

如需避開刀具底部靜點切削，可在主要的規則排列對話框設定刀具接觸偏移輸入值，即可調整。…(完)

鄭鈞 Vic_Cheng
