Solid Edge CAMPro(NX CAM) MCS原點放置 – 2021/12/10
10
十二月
在NX1953以上的版本開始，MCS放置提供了一種利用坯料來快速定位的方式，實際的操作，請參考以下的方式。
※ 限NX1953Series以上版本
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

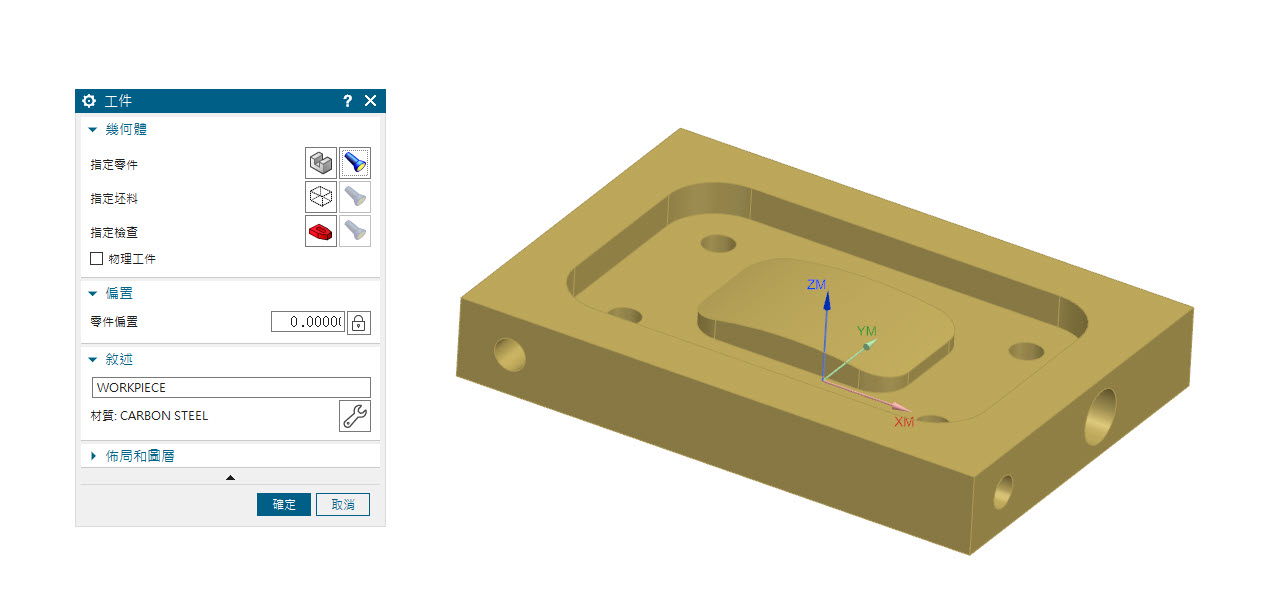

在工序導覽器-幾何體中，先指定零件。

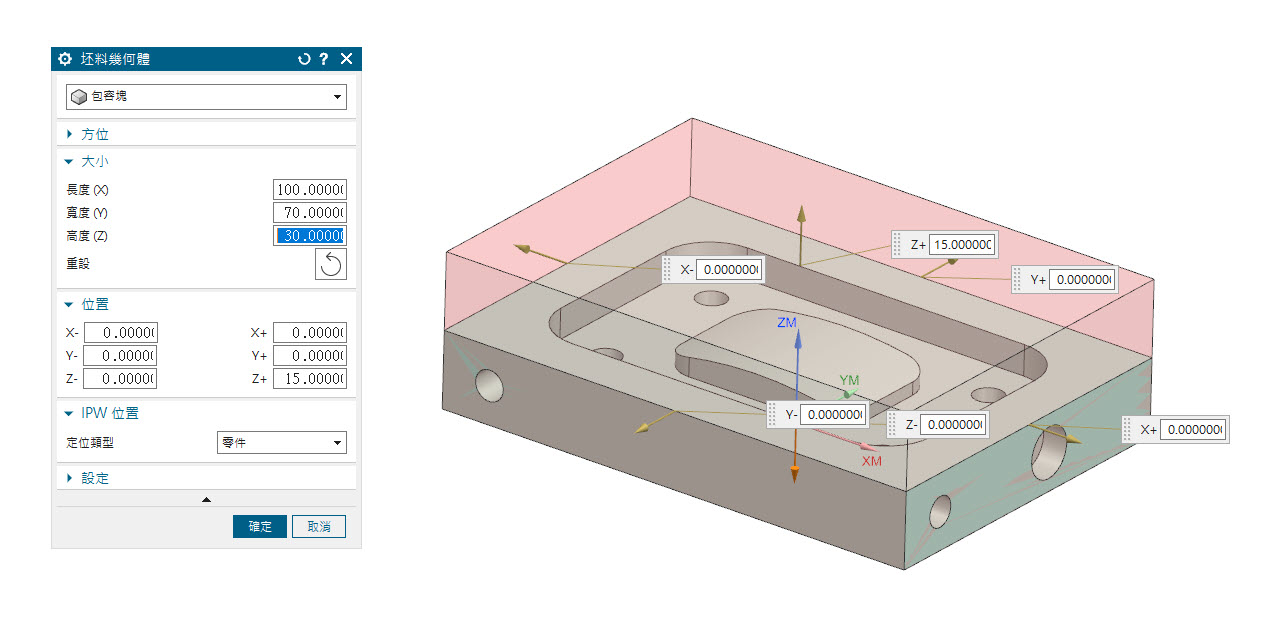

接著再指定坯料幾何體，類型選擇【包容塊】或【包容圓柱體】。(此放置方式限定包容體)。

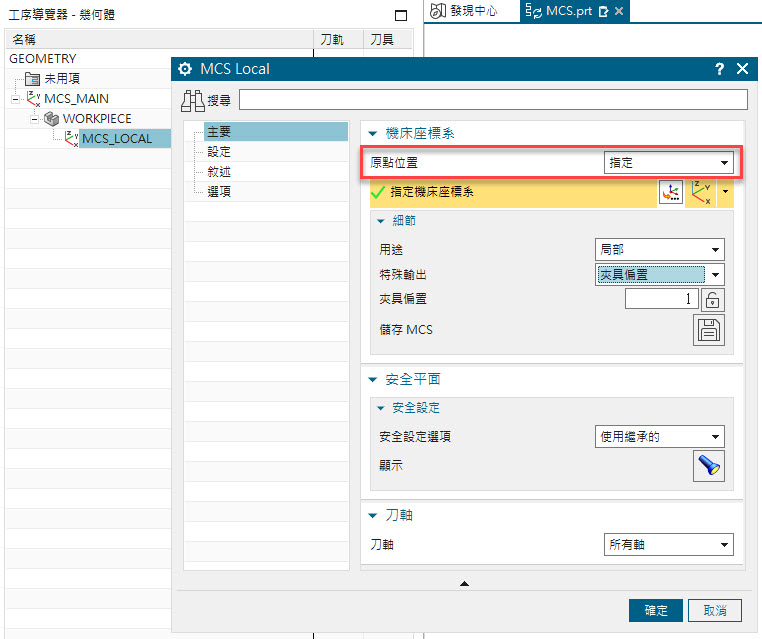

再選擇要放置的MCS，就會在對話框中會看到原點位置目前的選項為【指定】。

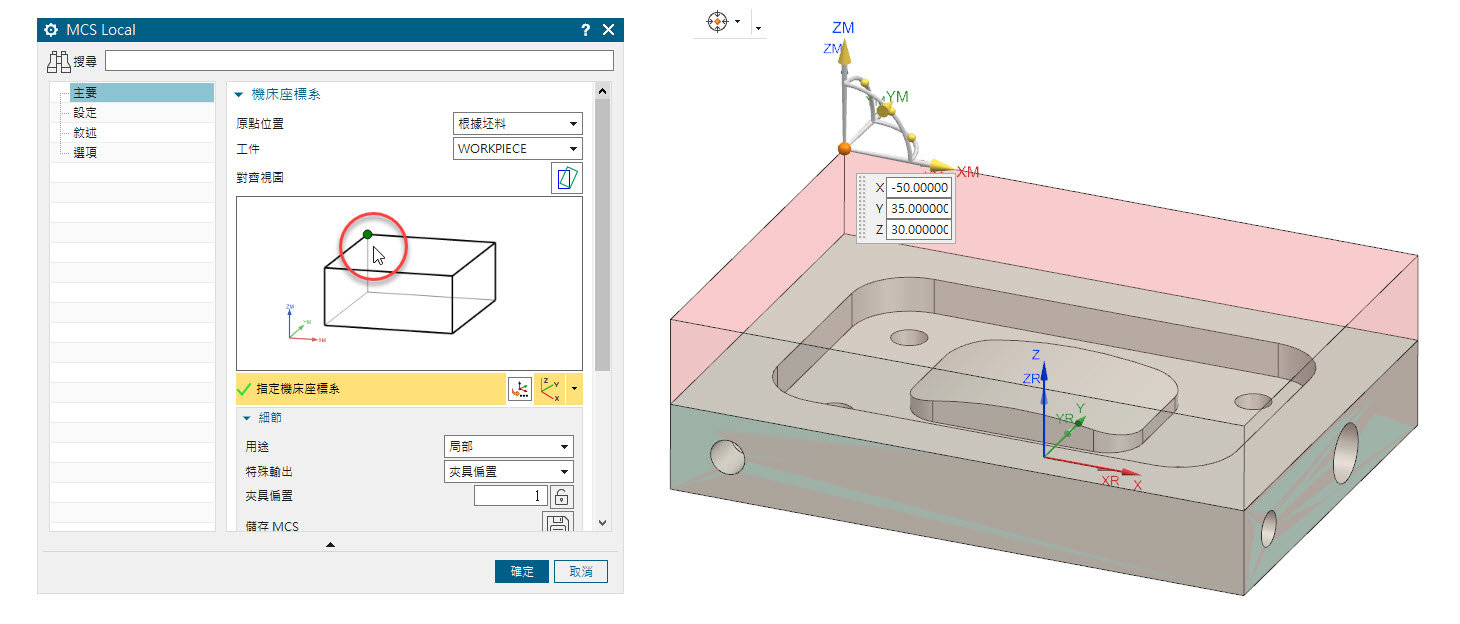

將原點位置改為【根據坯料】，即可在對話框內的【包容塊】或【包容圓柱體】放置MCS。

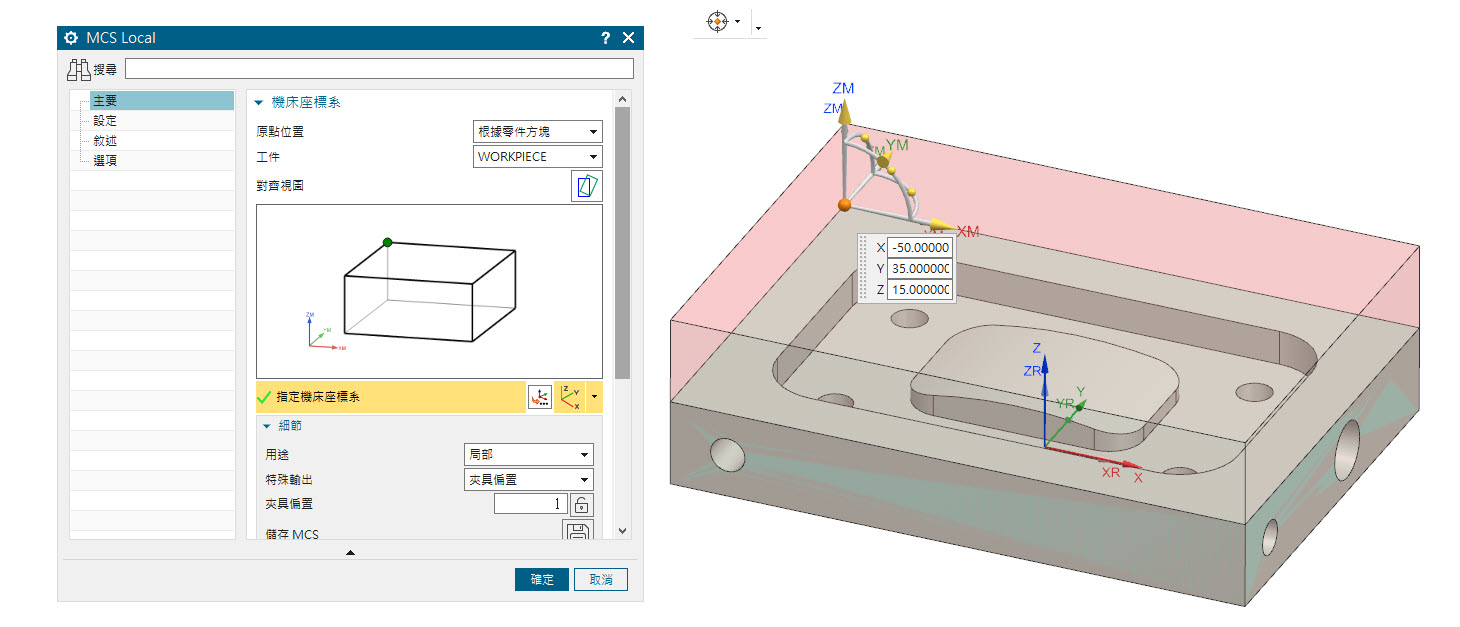

如原點位置選項為【根據零件方塊】，則MCS放置目標會是零件的最大包容體。

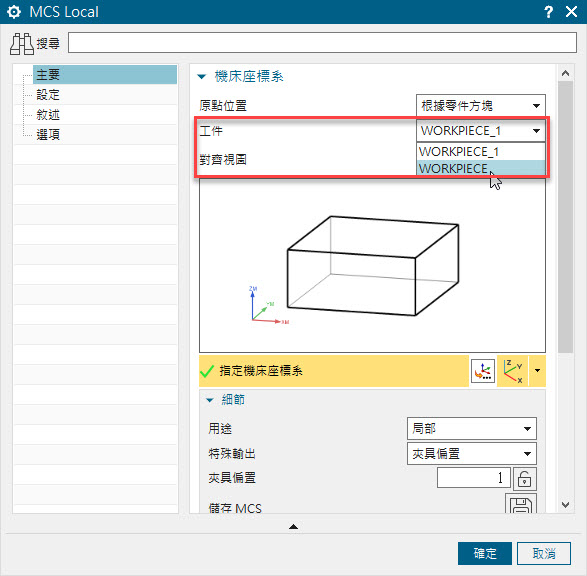

假設檔案有設定多個 WORKPIECE，則可於工件選項內切換成其他 WORKPIECE。

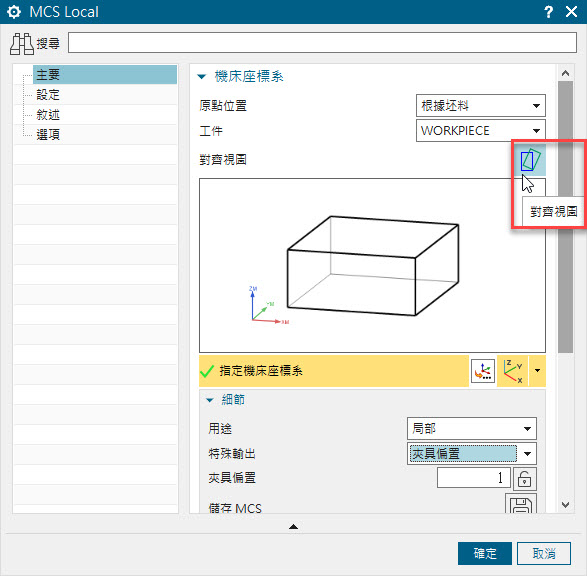

最後，對齊視圖可用於將工作視窗的零件擺放與對話框中相同方向，藉此同步物件，來方便放置。...(完)
盧弘偉 Michael
