Solid Edge – DWG圖塊重用(複製到庫) – 2021/12/30

十二月

Posted by Monica

Category:

許多人手邊都有過去繪製的2D DWG圖塊資料庫，在Solid Edge中要怎麼利用呢?

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

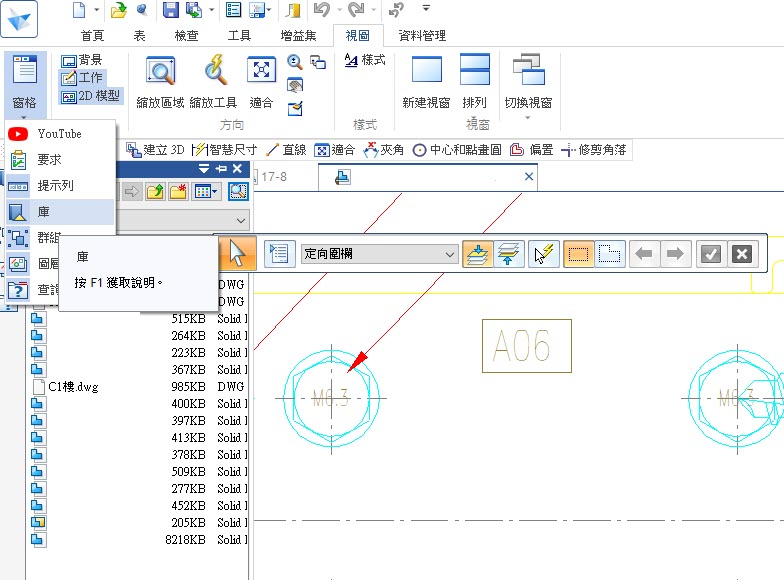

若正在繪製工程圖時，需要複製貼上過去DWG中某一個圖塊，在【視圖】-【窗格】-【庫】。

在空白處按”右鍵” - 開啟【預覽】。

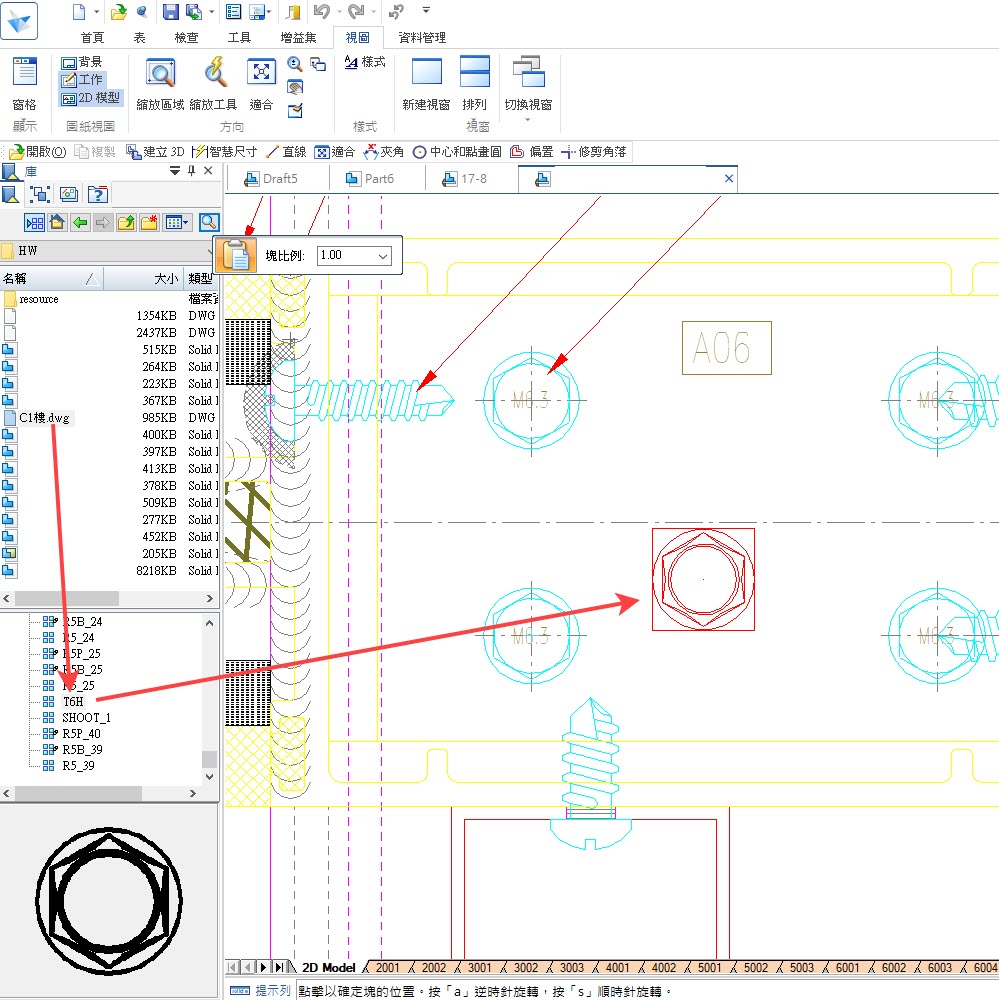

選擇來源.dwg的檔案，會在下方看到本身建立的所有圖塊，即可拖曳進來繪製的工程圖使用。
(不須開啟此來源的dwg檔案)。

若想存取草圖庫來提供未來使用，則可以使用【複製到庫】功能。

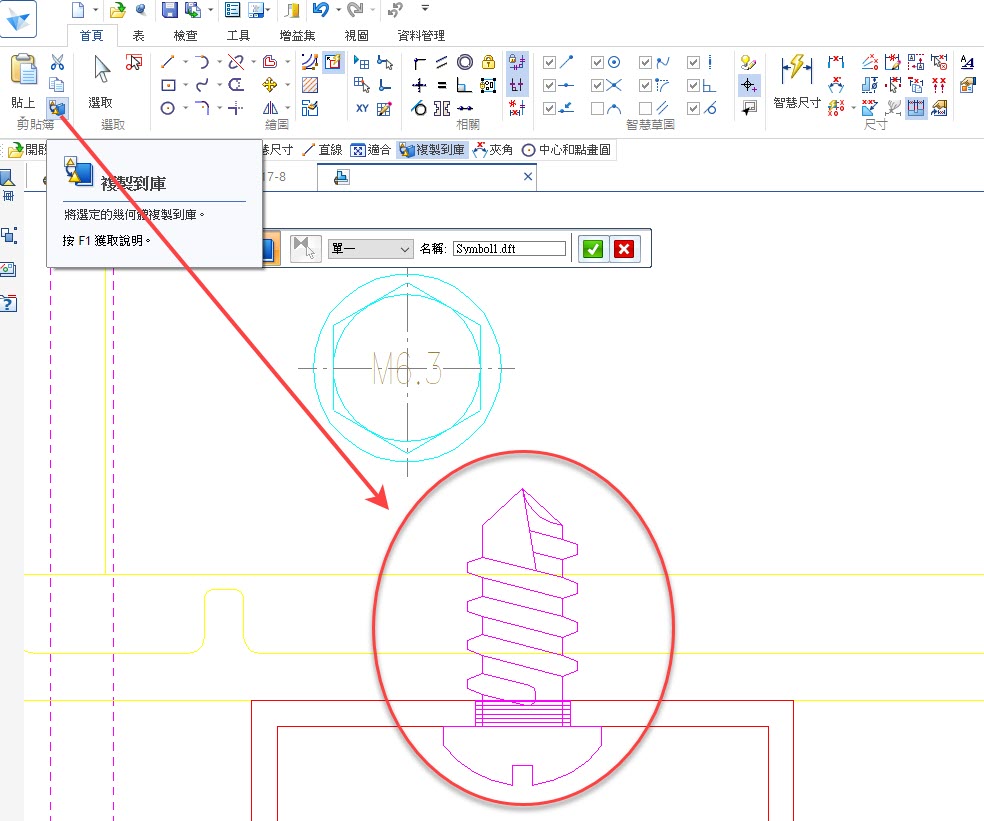

先將工具列切換到【首頁】，選擇【複製到庫】，後框選要複製的內容。

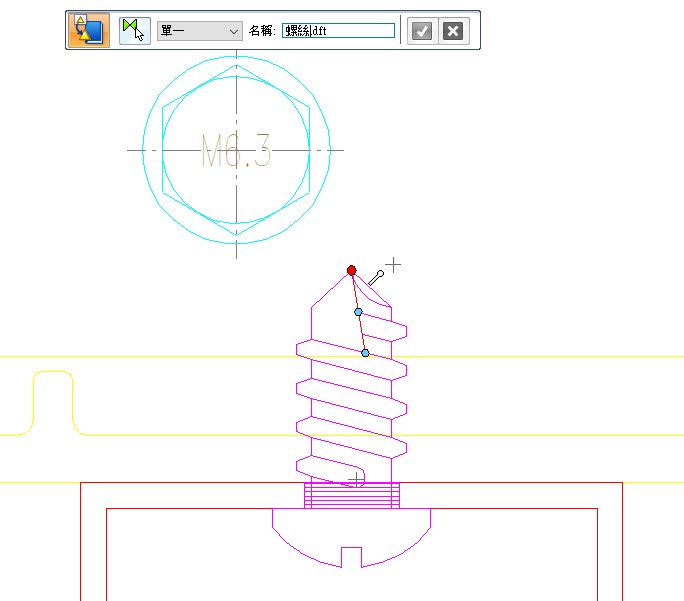

改掉名稱後，再選擇一個點當作參考點。

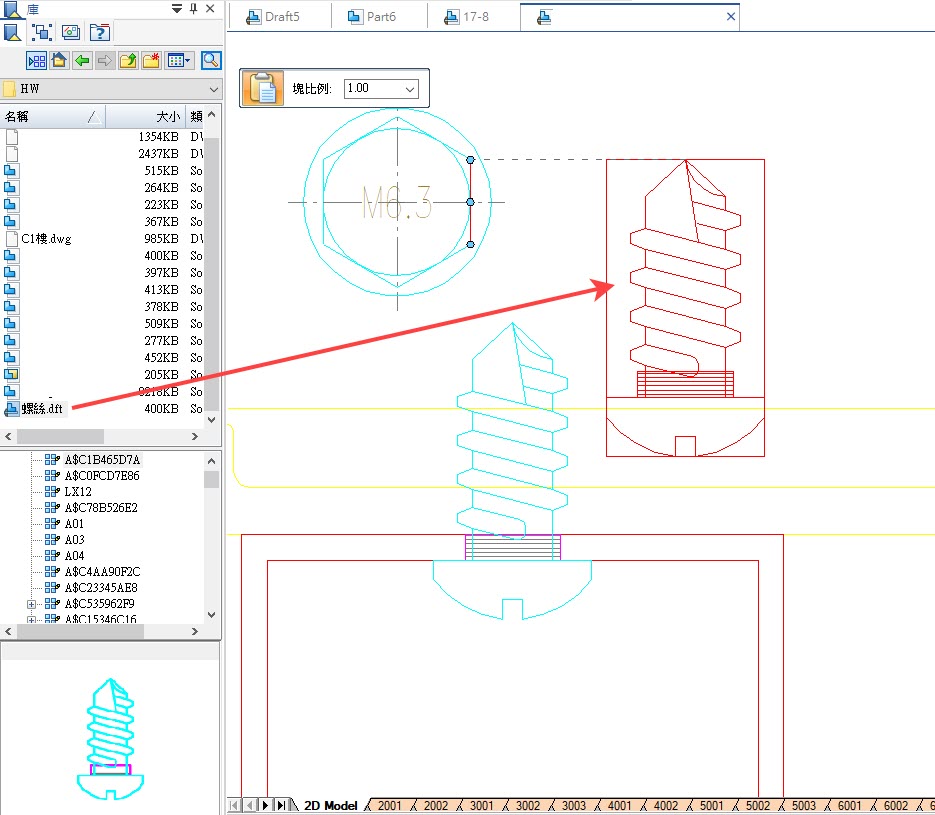

建立在原資料夾層中，可以將此檔案隨時拖曳後使用。...(完成)。
