Solid Edge & NX CAM 通用設定-拋轉檔案更名 – 2018/03/02
2
三月
在Solid Edge & NX CAM 兩套軟體當中，西門子提供了便利的拋轉方式，讓工程師在作業時可以達到修改同步化，讓工程師不必再重工作業以提高工作效率。然而，設計的產品往往都有設計變更，或者是需要分作好幾個版本供人員切換使用，因此會造成檔案名稱不同的情況，那這樣是否可以連結到舊有檔案的設定，好讓工程師可以僅調整差異的地方就好。
以下則針對Solid Edge對NX CAM的檔案更名處理進行說明。
備註：此方法適用同一零件延伸之設變零件，外型差異過大的零件，在工法的使用上會有所差異，故並不適用此方法。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

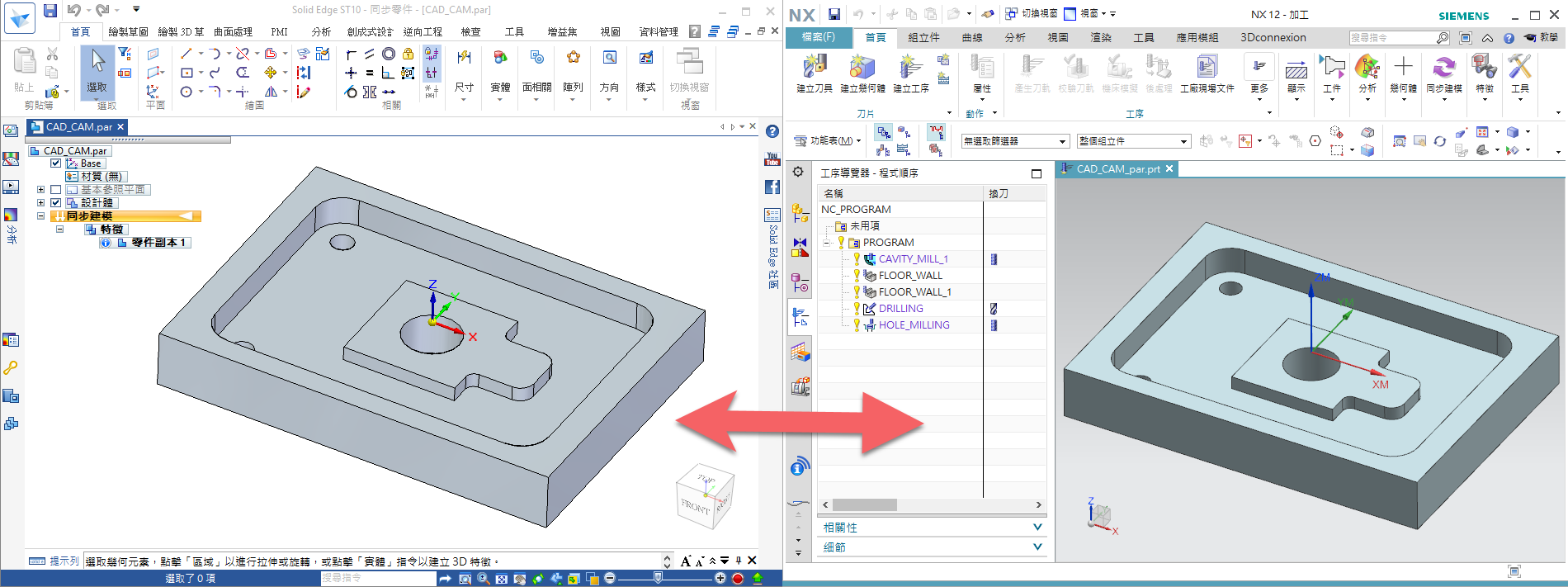

在Solid Edge當中繪製一個模型，並且拋轉到NX CAM以進行工法的建立。

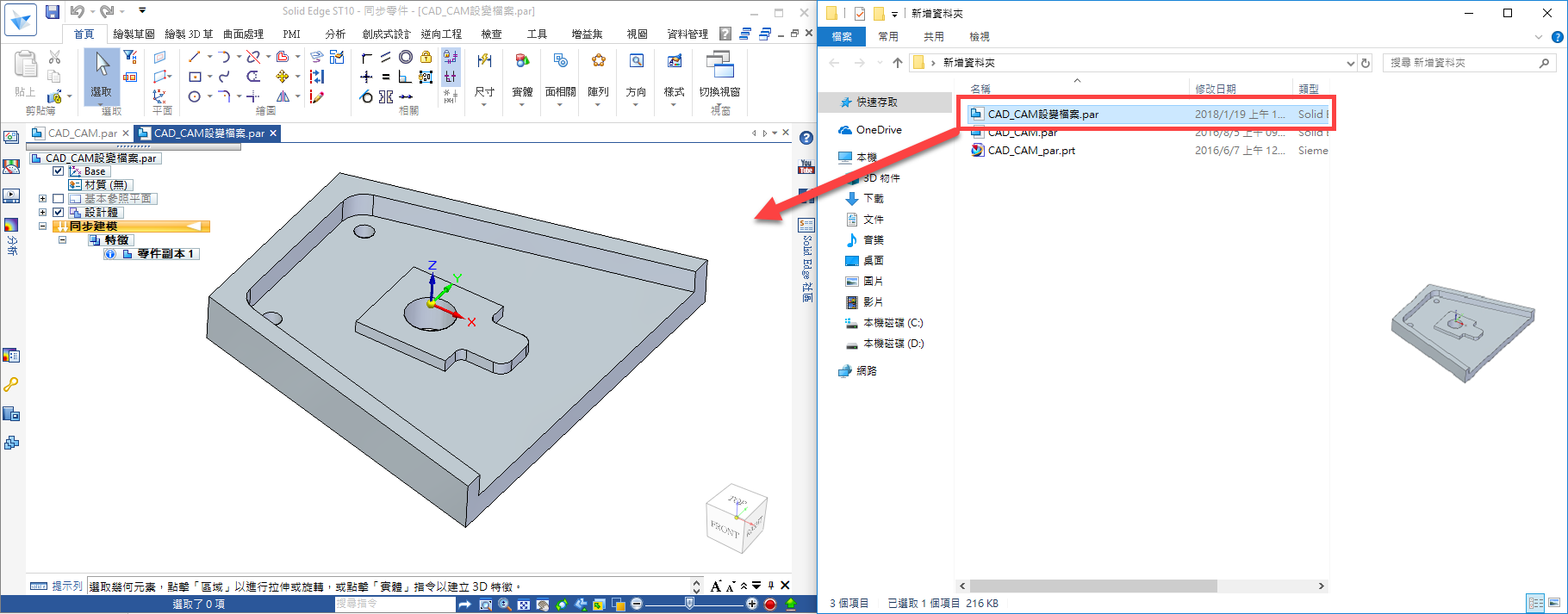

無論使用者是由原檔案修改後另存新檔，或是直接取得一份新的檔案時，都可以發現到Solid Edge當中的檔案已經進行設變修改，此時等同於有兩份不同的零件檔案。

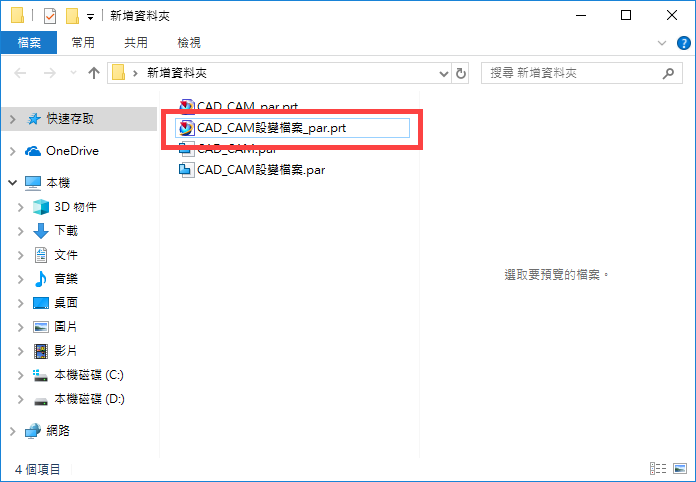

此時將原本NX CAM的檔案，也複製一份出來，並且重新更改名稱，使新的NX CAM檔案名稱與新的檔案相同，並且在NX CAM的檔案名稱後方追加「_par」。

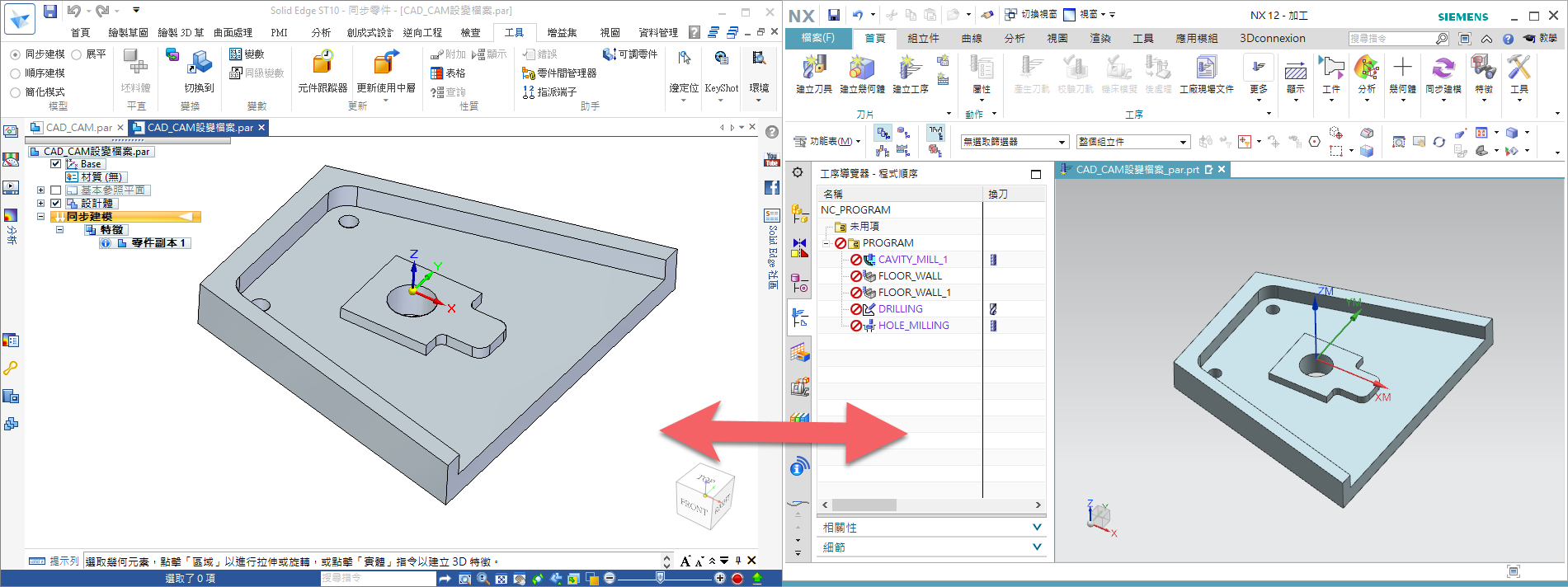

接著，同時在Solid Edge及NX CAM當中開啟新的設變檔案。
備註：此時請確認檔案名稱是否為正確，NX的檔案應當比Solid Edge檔案多了「_par」的文字，其餘則應當相同。
備註：此時請確認檔案名稱是否為正確，NX的檔案應當比Solid Edge檔案多了「_par」的文字，其餘則應當相同。

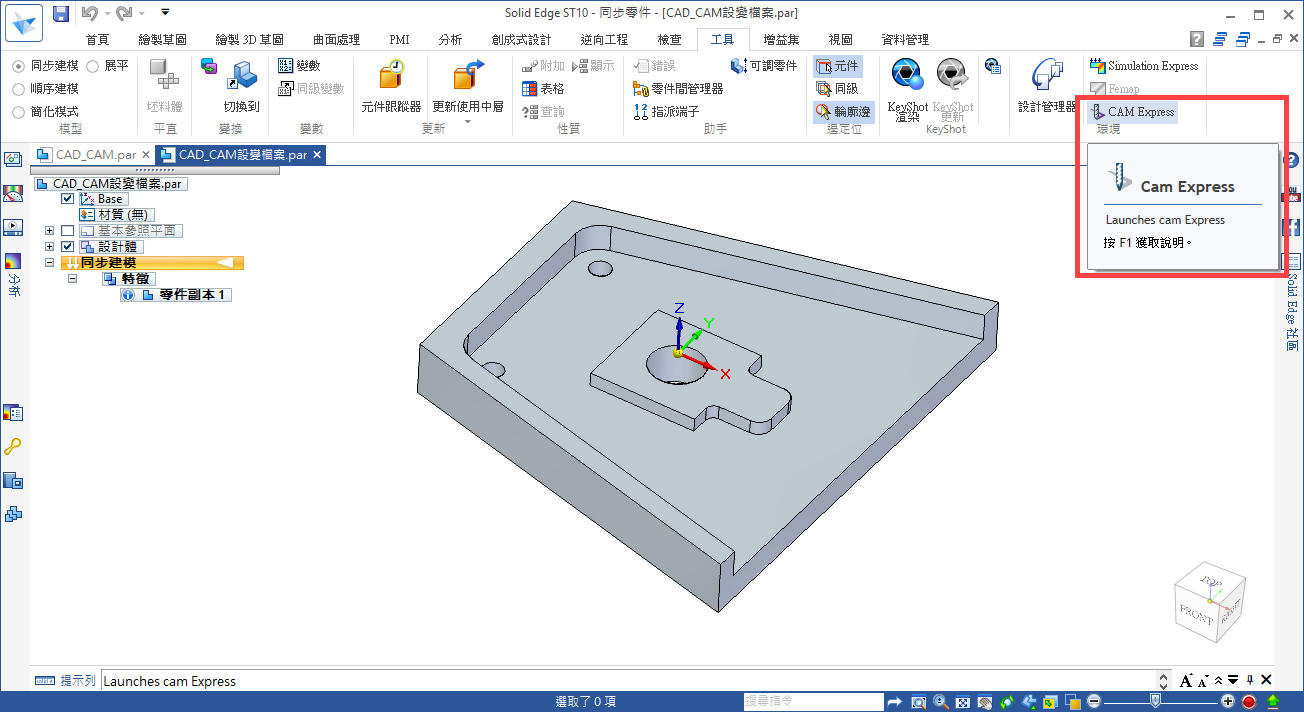

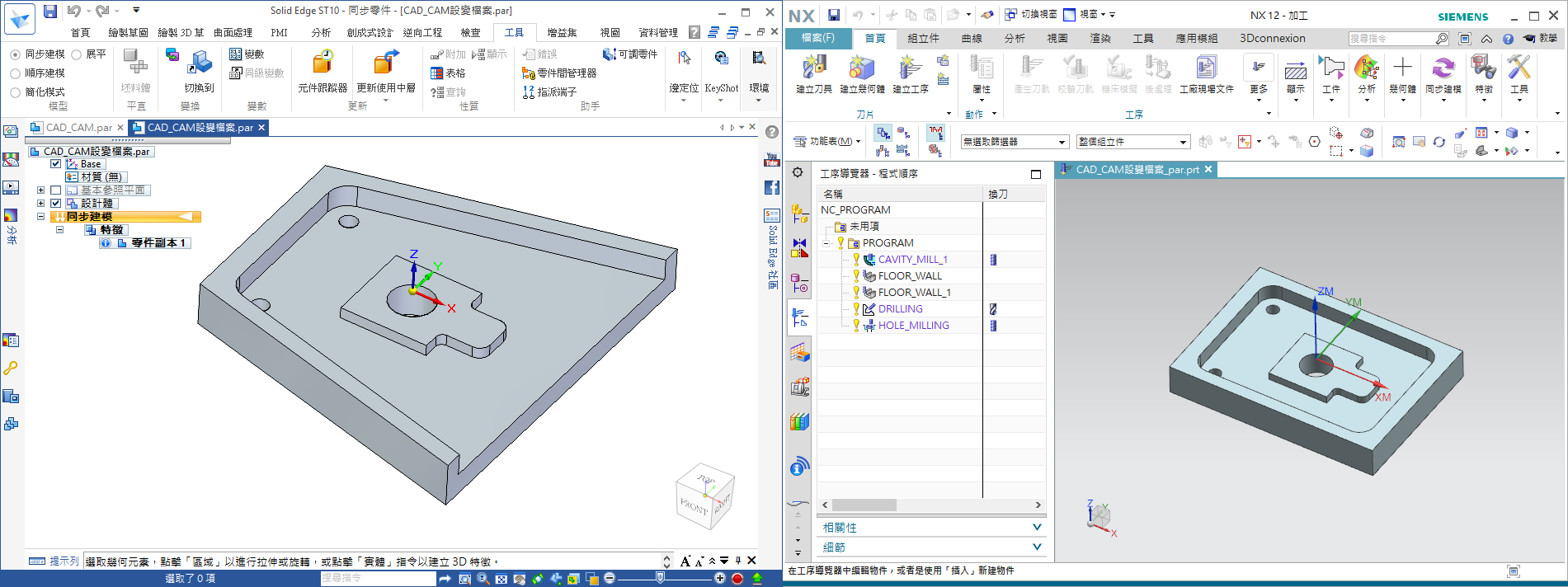

再由Solid Edge當中重新進行一次拋轉動作即可重新連結檔案的連結性。

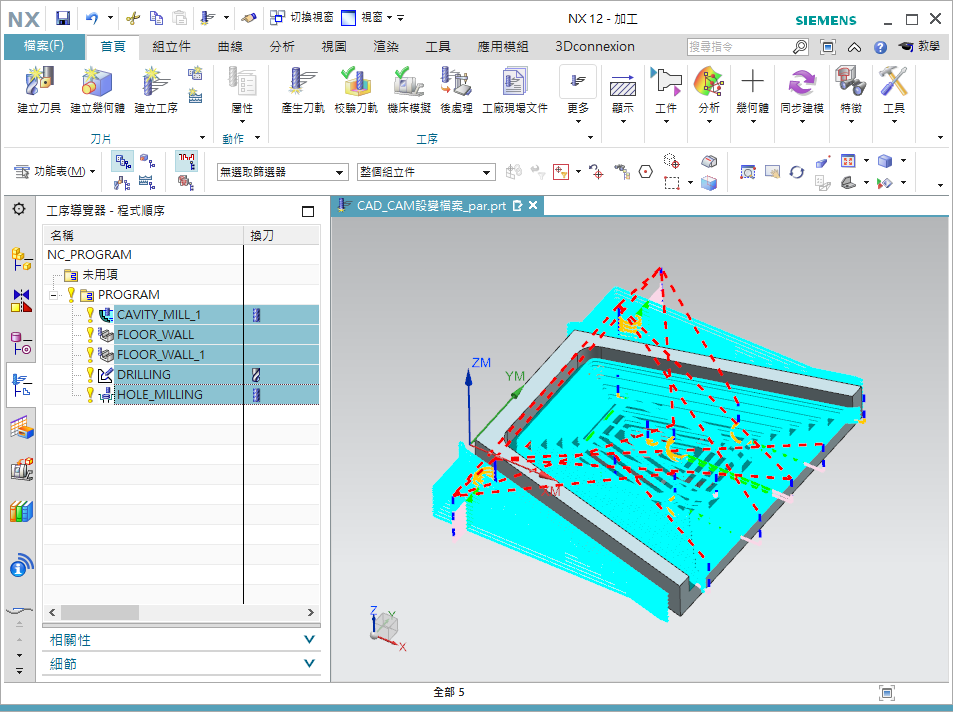

NX CAM的工法也只需重新產生刀路即可，同時請記得儲存檔案，這樣就可以保留舊版本與新版本兩者的檔案以供日後使用。…(完)
林彥錡 Kevin
